4常用传感器的变换原理

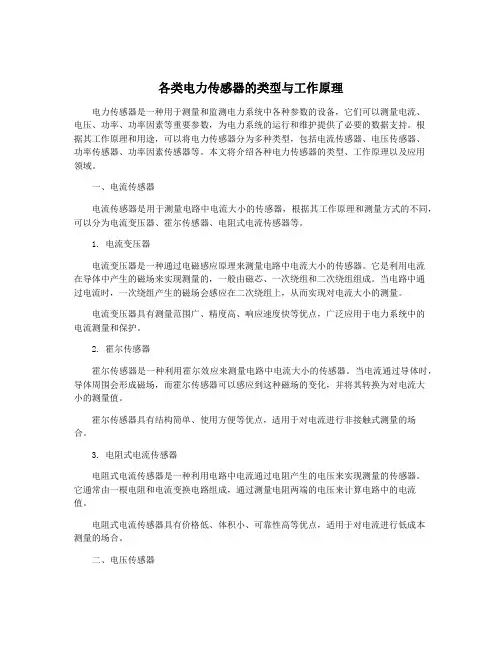

各类电力传感器的类型与工作原理电力传感器是一种用于测量和监测电力系统中各种参数的设备，它们可以测量电流、电压、功率、功率因素等重要参数，为电力系统的运行和维护提供了必要的数据支持。

根据其工作原理和用途，可以将电力传感器分为多种类型，包括电流传感器、电压传感器、功率传感器、功率因素传感器等。

本文将介绍各种电力传感器的类型、工作原理以及应用领域。

一、电流传感器电流传感器是用于测量电路中电流大小的传感器，根据其工作原理和测量方式的不同，可以分为电流变压器、霍尔传感器、电阻式电流传感器等。

1. 电流变压器电流变压器是一种通过电磁感应原理来测量电路中电流大小的传感器。

它是利用电流在导体中产生的磁场来实现测量的，一般由磁芯、一次绕组和二次绕组组成。

当电路中通过电流时，一次绕组产生的磁场会感应在二次绕组上，从而实现对电流大小的测量。

电流变压器具有测量范围广、精度高、响应速度快等优点，广泛应用于电力系统中的电流测量和保护。

2. 霍尔传感器霍尔传感器是一种利用霍尔效应来测量电路中电流大小的传感器。

当电流通过导体时，导体周围会形成磁场，而霍尔传感器可以感应到这种磁场的变化，并将其转换为对电流大小的测量值。

霍尔传感器具有结构简单、使用方便等优点，适用于对电流进行非接触式测量的场合。

3. 电阻式电流传感器电阻式电流传感器是一种利用电路中电流通过电阻产生的电压来实现测量的传感器。

它通常由一根电阻和电流变换电路组成，通过测量电阻两端的电压来计算电路中的电流值。

电阻式电流传感器具有价格低、体积小、可靠性高等优点，适用于对电流进行低成本测量的场合。

二、电压传感器电压传感器是用于测量电路中电压大小的传感器，根据其测量原理和结构不同，可以分为电位器式电压传感器、电容式电压传感器、电压变压器等。

1. 电位器式电压传感器电位器式电压传感器是一种利用电位器原理来测量电路中电压大小的传感器。

它通过调节电位器的位置来改变电路中的输出电压，从而实现对电压大小的测量。

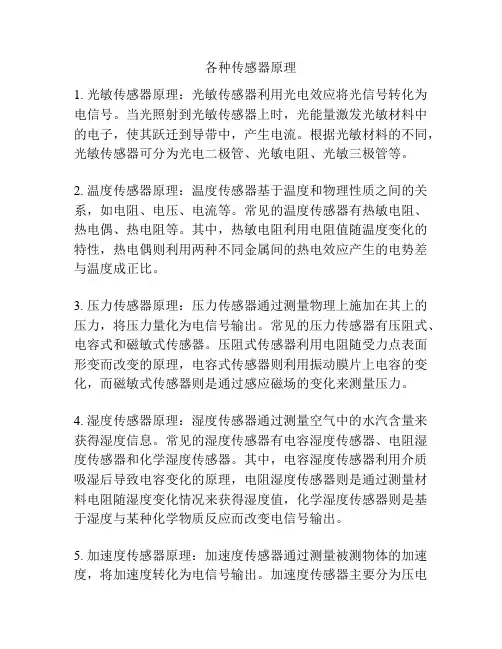

各种传感器原理1. 光敏传感器原理：光敏传感器利用光电效应将光信号转化为电信号。

当光照射到光敏传感器上时，光能量激发光敏材料中的电子，使其跃迁到导带中，产生电流。

根据光敏材料的不同，光敏传感器可分为光电二极管、光敏电阻、光敏三极管等。

2. 温度传感器原理：温度传感器基于温度和物理性质之间的关系，如电阻、电压、电流等。

常见的温度传感器有热敏电阻、热电偶、热电阻等。

其中，热敏电阻利用电阻值随温度变化的特性，热电偶则利用两种不同金属间的热电效应产生的电势差与温度成正比。

3. 压力传感器原理：压力传感器通过测量物理上施加在其上的压力，将压力量化为电信号输出。

常见的压力传感器有压阻式、电容式和磁敏式传感器。

压阻式传感器利用电阻随受力点表面形变而改变的原理，电容式传感器则利用振动膜片上电容的变化，而磁敏式传感器则是通过感应磁场的变化来测量压力。

4. 湿度传感器原理：湿度传感器通过测量空气中的水汽含量来获得湿度信息。

常见的湿度传感器有电容湿度传感器、电阻湿度传感器和化学湿度传感器。

其中，电容湿度传感器利用介质吸湿后导致电容变化的原理，电阻湿度传感器则是通过测量材料电阻随湿度变化情况来获得湿度值，化学湿度传感器则是基于湿度与某种化学物质反应而改变电信号输出。

5. 加速度传感器原理：加速度传感器通过测量被测物体的加速度，将加速度转化为电信号输出。

加速度传感器主要分为压电式和微机械式（MEMS）两种。

压电式传感器利用压电效应，将受力物体的压力转化为电荷输出。

微机械式传感器则是通过微机械结构的变形或振动来感应加速度，并转化为电信号。

6. 磁力传感器原理：磁力传感器通过测量磁场的强度和方向来获得磁力信息。

常见的磁力传感器有霍尔效应传感器、磁电传感器和磁敏电阻传感器。

霍尔效应传感器利用材料中的霍尔电压随磁场变化的原理，磁电传感器则基于磁致伸缩效应产生电信号输出，磁敏电阻传感器则是根据材料磁阻随磁场变化的特性来测量磁力值。

第3章 常用传感器的工作原理及应用3．1电阻式传感器填空：1、常用的电阻应变片分为两大类： 和 。

2、金属电阻的 是金属电阻应变片工作的物理基础。

3、金属电阻应变片有 、 及 等结构形式。

4、电位器式传感器都是由 、 和 三部分构成。

5、半导体应变片是利用半导体材料 制成的一种纯电阻性元件。

6、半导体应变片与金属电阻应变片相比较: 其灵敏度更高， 温度稳定性差。

7、弹性元件在传感器中起什么作用？8、 试列举金属丝电阻应变片与半导体应变片的相同点和不同点。

9、 绘图说明如何利用电阻应变片测量未知的力。

10、电阻应变片阻值为120Ω，灵敏系数K ＝2，沿纵向粘贴于直径为0.05m 的圆形钢柱表面，钢材的112210E N m =⨯，0.3μ=。

求钢柱受10t 拉力作用时，应变片的相对变化量。

又若应变片沿钢柱圆周方向粘贴、受同样拉力作用时，应变片电阻的相对变化量为多少？11、采用阻值为120Ω、灵敏度系数K Ω的固定电阻组成电桥，供桥电压为4V ，并假定负载电阻无穷大。

当应变片上的应变分别为1με和1000με时，试求单臂工作电桥、双臂工作电桥以及全桥工作时的输出电压，并比较三种情况下的灵敏度。

电容式传感器1、电容式传感器采用 作为传感元件，将不同的 变化转换为 的变化。

2、根据工作原理的不同，电容式传感器可分为 、 和 三种。

3、电容式传感器常用的转换电路有： 、 、运算放大器电路、 和 等 。

4、电容式传感器有什么特点？试举出你所知道的电容传感器的实例。

5、试分析电容式物位传感器的灵敏度？为了提高传感器的灵敏度可采取什么措施并应注意什么问题？6、为什么说变间隙型电容传感器特性是非线性的？采取什么措施可改善其非线性特征？7、变间隙电容传感器的测量电路为运算放大器电路，如图所示。

传感器的起始电容量pF C x 200=，定动极板距离mm d 5.10=，pF C 100=，运算放大器为理想放大器（即∞→∞→i Z K ，），f R 极大，输入电压t u i ωsin 5=V 。

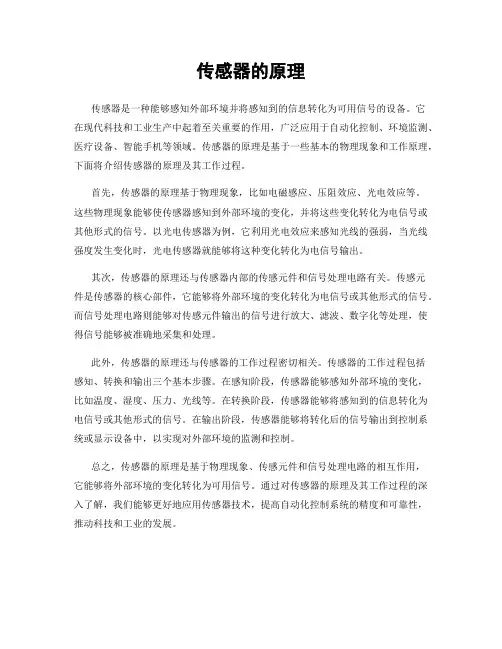

传感器的原理
传感器是一种能够感知外部环境并将感知到的信息转化为可用信号的设备。

它
在现代科技和工业生产中起着至关重要的作用，广泛应用于自动化控制、环境监测、医疗设备、智能手机等领域。

传感器的原理是基于一些基本的物理现象和工作原理，下面将介绍传感器的原理及其工作过程。

首先，传感器的原理基于物理现象，比如电磁感应、压阻效应、光电效应等。

这些物理现象能够使传感器感知到外部环境的变化，并将这些变化转化为电信号或其他形式的信号。

以光电传感器为例，它利用光电效应来感知光线的强弱，当光线强度发生变化时，光电传感器就能够将这种变化转化为电信号输出。

其次，传感器的原理还与传感器内部的传感元件和信号处理电路有关。

传感元
件是传感器的核心部件，它能够将外部环境的变化转化为电信号或其他形式的信号。

而信号处理电路则能够对传感元件输出的信号进行放大、滤波、数字化等处理，使得信号能够被准确地采集和处理。

此外，传感器的原理还与传感器的工作过程密切相关。

传感器的工作过程包括
感知、转换和输出三个基本步骤。

在感知阶段，传感器能够感知外部环境的变化，比如温度、湿度、压力、光线等。

在转换阶段，传感器能够将感知到的信息转化为电信号或其他形式的信号。

在输出阶段，传感器能够将转化后的信号输出到控制系统或显示设备中，以实现对外部环境的监测和控制。

总之，传感器的原理是基于物理现象、传感元件和信号处理电路的相互作用，
它能够将外部环境的变化转化为可用信号。

通过对传感器的原理及其工作过程的深入了解，我们能够更好地应用传感器技术，提高自动化控制系统的精度和可靠性，推动科技和工业的发展。

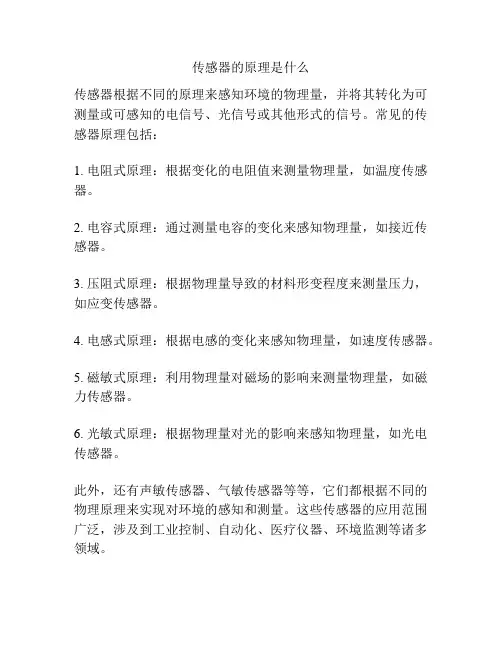

传感器的原理是什么
传感器根据不同的原理来感知环境的物理量，并将其转化为可测量或可感知的电信号、光信号或其他形式的信号。

常见的传感器原理包括：
1. 电阻式原理：根据变化的电阻值来测量物理量，如温度传感器。

2. 电容式原理：通过测量电容的变化来感知物理量，如接近传感器。

3. 压阻式原理：根据物理量导致的材料形变程度来测量压力，如应变传感器。

4. 电感式原理：根据电感的变化来感知物理量，如速度传感器。

5. 磁敏式原理：利用物理量对磁场的影响来测量物理量，如磁力传感器。

6. 光敏式原理：根据物理量对光的影响来感知物理量，如光电传感器。

此外，还有声敏传感器、气敏传感器等等，它们都根据不同的物理原理来实现对环境的感知和测量。

这些传感器的应用范围广泛，涉及到工业控制、自动化、医疗仪器、环境监测等诸多领域。

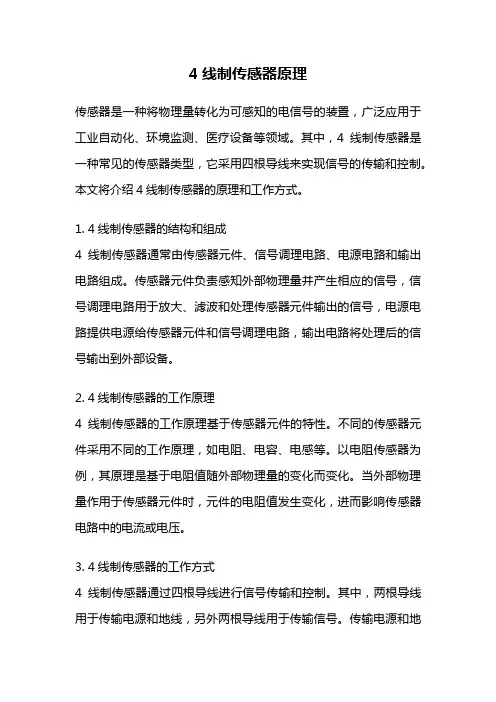

4线制传感器原理传感器是一种将物理量转化为可感知的电信号的装置，广泛应用于工业自动化、环境监测、医疗设备等领域。

其中，4线制传感器是一种常见的传感器类型，它采用四根导线来实现信号的传输和控制。

本文将介绍4线制传感器的原理和工作方式。

1. 4线制传感器的结构和组成4线制传感器通常由传感器元件、信号调理电路、电源电路和输出电路组成。

传感器元件负责感知外部物理量并产生相应的信号，信号调理电路用于放大、滤波和处理传感器元件输出的信号，电源电路提供电源给传感器元件和信号调理电路，输出电路将处理后的信号输出到外部设备。

2. 4线制传感器的工作原理4线制传感器的工作原理基于传感器元件的特性。

不同的传感器元件采用不同的工作原理，如电阻、电容、电感等。

以电阻传感器为例，其原理是基于电阻值随外部物理量的变化而变化。

当外部物理量作用于传感器元件时，元件的电阻值发生变化，进而影响传感器电路中的电流或电压。

3. 4线制传感器的工作方式4线制传感器通过四根导线进行信号传输和控制。

其中，两根导线用于传输电源和地线，另外两根导线用于传输信号。

传输电源和地线的导线通过电源电路连接到传感器元件和信号调理电路，以提供所需的电源。

传输信号的导线通过信号调理电路连接到传感器元件和输出电路，以传输传感器元件感知到的物理量信号。

4. 4线制传感器的优势和应用4线制传感器相对于其他传感器类型具有以下优势：- 信号传输稳定：通过独立的电源和信号导线进行传输，可以减少干扰和信号损失，提高信号传输的稳定性。

- 长距离传输：由于采用了独立的电源和信号导线，4线制传感器可以实现较长距离的信号传输，适用于一些需要远距离传输的应用场景。

- 精度高：通过信号调理电路的处理，4线制传感器可以实现较高的信号精度和稳定性。

4线制传感器广泛应用于工业自动化、环境监测和医疗设备等领域。

例如，在工业自动化中，4线制传感器可以用于测量温度、湿度、压力等物理量，实现对生产过程的监测和控制。

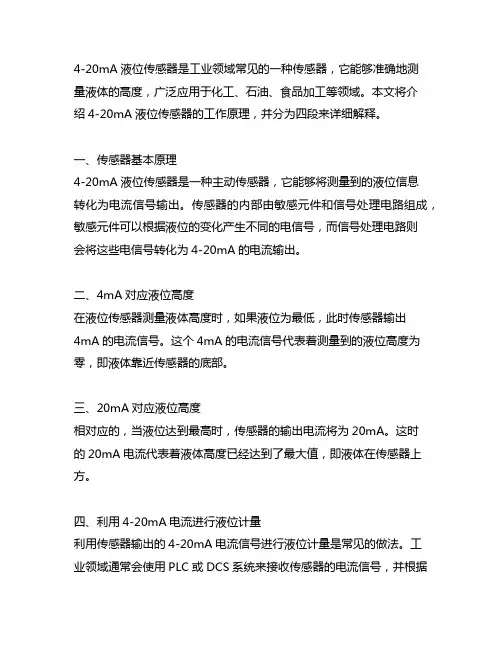

4-20mA液位传感器是工业领域常见的一种传感器，它能够准确地测量液体的高度，广泛应用于化工、石油、食品加工等领域。

本文将介绍4-20mA液位传感器的工作原理，并分为四段来详细解释。

一、传感器基本原理4-20mA液位传感器是一种主动传感器，它能够将测量到的液位信息转化为电流信号输出。

传感器的内部由敏感元件和信号处理电路组成，敏感元件可以根据液位的变化产生不同的电信号，而信号处理电路则会将这些电信号转化为4-20mA的电流输出。

二、4mA对应液位高度在液位传感器测量液体高度时，如果液位为最低，此时传感器输出4mA的电流信号。

这个4mA的电流信号代表着测量到的液位高度为零，即液体靠近传感器的底部。

三、20mA对应液位高度相对应的，当液位达到最高时，传感器的输出电流将为20mA。

这时的20mA电流代表着液体高度已经达到了最大值，即液体在传感器上方。

四、利用4-20mA电流进行液位计量利用传感器输出的4-20mA电流信号进行液位计量是常见的做法。

工业领域通常会使用PLC或DCS系统来接收传感器的电流信号，并根据一定的轴标进行液位高度的计量和控制。

通过测量电流信号的大小，可以准确地确定液位的高度，并且能够实现远程监控和自动化控制。

结语4-20mA液位传感器通过将液位信息转化为电流信号输出，实现了对液体高度的精准测量和控制。

传感器的4段工作原理为我们解释了其工作过程，无疑为工业生产提供了更为精确和方便的液位测量手段。

希望本文能帮助读者更好地理解和应用4-20mA液位传感器。

在工业自动化领域中，液位传感器扮演着不可或缺的角色。

4-20mA液位传感器以其稳定可靠的特点，被广泛应用于化工、石油、食品加工以及制药等行业。

接下来，我们将继续探讨4-20mA液位传感器的特性和应用，以及其在工业生产中的重要性。

四、4-20mA电流的优势4-20mA电流信号在工业自动化控制中有着独特的优势。

4-20mA信号相对于电压信号来说，更具抗干扰能力，因为在传输过程中电流信号受电阻的影响相比电压信号更小。

测试技术模拟题含答案4常用传感器的变换原理4.1单选题1、导体应变片在外力作用下引起电阻变化的因素主要是（）。

(A)长度；(B)截面积；(C)电阻率；(D)温度2、在位移测量中，（）传感器适用于非接触测量，而且不宜受油污等介质影响。

(A)电容；(B)压电；(C)电阻；(D)电涡流3、面积变化型电容传感器的灵敏度（）。

(A)正比于两块极板之间的线速度；(B)正比于两块极板之间的线位移；(C)正比于两块极板之间的间隙；(D)等于常数4、变极板间隙型电容传感器的输入与输出成（）关系。

(A)正比；(B)线性；(C)反比；(D)平方5、下列第（）组传感器都是把被测量变换为电动势输出的。

(A)热电偶、电涡流、电阻应变；(B)热电偶、霍尔、半导体气敏传感器；(C)硅光电池、霍尔、磁电；(D)压电、霍尔、电感式6、（）传感器适用于几米到几十米的大型机床工作台位移的直线测量。

(A)电涡流；(B)电容；(C)压磁；(D)光栅7、下列第（）组传感器较适用于测量旋转轴的转速。

(A)电涡流、电阻应变、电容；(B)电磁感应、电涡流、光电；(C)硅光电池、霍尔、压磁；(D)压电、霍尔、电感式8、下面对涡流传感器描述正确的是（）。

(A)不受油污等介质影响；(B)它属于接触测量；(C)有高频透射式；(D)有低频反射式9、关于极距变化型电容传感器，（）的说法是错误的。

(A)极板之间的距离越小，灵敏度越高；(B)电容与极板的位移成线性关系(C)采用差动连接方式可以提高灵敏度；(D)测量时，保持极板的覆盖面积不变10、关于可变磁阻式传感器，（）的说法是错误的。

(A)自感与气隙长度成正比例，与气隙导磁截面积成反比例(B)可以把双螺管差动型的线圈做为电桥的两个桥臂(C)采用差动连接方式可以提高灵敏度和线性(D)变气隙型的灵敏度比面积型的灵敏度高11、关于线性可变差动变压器（LVDT）传感器，（）的说法是错误的。

(A)两个次级线圈的参数完全相同；(B)后接电路包括相敏检波器(C)传感器输出的电压是交流量，可以用交流电压表测量铁心位移的极性；(D)在后接电路中，需要补偿零点残余电压4.2填空题1、为了提高变极距型电容传感器的灵敏度，线性度及减小外部条件变化对测量精度的影响，实际应用时常常采用（）工作方式。

mq-4传感器工作原理
MQ-4传感器是一种可燃气体传感器，其工作原理是基于半导
体气敏材料的电学性质变化。

当存在可燃气体（如甲烷、丙烷、丁烷等）时，传感器内部气敏材料会与气体发生反应，从而导致材料的电阻值发生变化。

传感器通过一个电路板和微处理器连接，将气体反应后的变化转化为电信号输出。

这个电信号的强弱与检测到的气体浓度成正比。

因此，通过测量电信号的大小，可以确定待测气体的浓度。

MQ-4传感器的响应速度非常快，一般为几秒钟左右。

同时，
它还具有较高的灵敏度，能够检测到很低浓度的可燃气体。

但在实际使用过程中，需要注意摆放位置，避免传感器在强光、高温、湿度等环境下出现误报和偏差。

4路传感器称重原理
四路传感器称重原理主要是通过四个传感器分别测量物体的压力，再根据测量结果计算出物体的重量。

具体来说，四路称重传感器是一种常用于测量物体重量的传感器，它采用了特殊的电桥结构。

电桥是由四个电阻组成的电路，其中两个电阻位于称重传感器的两个端口，另外两个电阻位于称重传感器的两个悬臂上。

当物体施加在传感器上时，悬臂会产生穹曲变形，导致电桥中的电阻发生变化。

四路称重传感器通过测量电桥的电阻变化来实现重量的测量。

当物体施加在传感器上时，悬臂的变形会导致电桥中的电阻发生变化。

通过测星电桥中的电阻变化。

可以得到物体施加在传感器上的重量。

以上信息仅供参考，如果还有疑问，建议咨询专业人士。

四象限探测器原理
四象限探测器是一种常用于微小动作探测和位置测量的传感器。

其原理基于霍尔效应和磁场的作用，可以精确测量物体在平面内的位置和方向。

下面介绍四象限探测器的原理和工作方式。

1. 霍尔效应
霍尔效应是指在磁场中通过导体时，导体上的电荷受到洛伦兹力的作用而发生偏移，从而在导体两侧产生电势差的现象。

这个效应是由美国物理学家爱德华·霍尔于1879年发现的，因此得名。

2. 磁场感应
电流通过导体时会产生磁场，而磁场可以感应出导体中的电荷。

当磁场发生变化时，产生的感应电流也会发生变化。

这就是磁感应现象。

3. 四象限探测器的工作原理
四象限探测器由两个正交的霍尔元件组成，可以同时测量物体在水平和垂直方向上的位移。

当探测器靠近物体时，物体产生的磁场会作用于霍尔元件，产生霍尔电位差。

通过测量霍尔电位差的大小和方向，可以计算出物体在平面内的位置和方向。

4. 应用
四象限探测器广泛应用于机械加工、自动化控制、机器人控制等领域中。

其精度高、响应速度快、可靠性好，能够满足各种高精度的测量需求。

以上就是四象限探测器的原理和应用介绍。

希望对各位读者有
所帮助！。
