传感器知识点总结一、传感器的基本概念传感器是将感知到的信息转化为电信号或其他可识别形式的装置。
传感器可以感知物理量、化学量、生物量等，并将其转换为电信号输出。
传感器是现代科技发展中不可或缺的重要组成部分，广泛应用于工业自动化、环境监测、医疗诊断和智能家居等领域。
传感器的种类繁多，包括压力传感器、温度传感器、光学传感器、湿度传感器等。
二、传感器的分类根据传感原理的不同，传感器可以分为多种类型。
常见的传感器分类包括：1. 按照感知物理量不同分类- 压力传感器：用于测量压力的传感器，常用于工业控制和汽车行业。
- 温度传感器：用于测量温度的传感器，广泛应用于空调、冰箱、热水器等设备中。
- 湿度传感器：用于测量湿度的传感器，常用于气象观测和温室控制等场合。
- 光学传感器：用于测量光的强度和波长的传感器，广泛应用于光电设备和光学仪器中。
- 力传感器：用于测量物体受力情况的传感器，常用于机械测试和体重秤等设备中。
2. 按照传感原理不同分类- 电阻式传感器：利用电阻值的变化来感知物理量的传感器，包括压敏电阻、热敏电阻等。
- 电容式传感器：利用电容值的变化来感知物理量的传感器，包括湿度传感器和接近开关等。
- 光电式传感器：利用光电效应来感知物理量的传感器，包括光敏电阻、光电开关等。
3. 按照工作原理不同分类- 主动式传感器：需要外部能量源来激励的传感器，如光电传感器、超声波传感器等。
- 被动式传感器：不需要外部能量源来激励的传感器，如压力传感器、温度传感器等。
4. 按照测量方式不同分类- 直接测量传感器：直接测量感知物理量的传感器，如温度计、湿度计等。
- 间接测量传感器：通过其他物理量的变化间接测量感知物理量的传感器，如电磁流量计、毫米波雷达等。
三、传感器的工作原理传感器的工作原理多种多样，其中常见的包括电阻变化原理、电容变化原理、光电效应原理、霍尔效应原理等。
不同类型的传感器采用不同的工作原理来感知物理量，并将其转化为电信号输出。

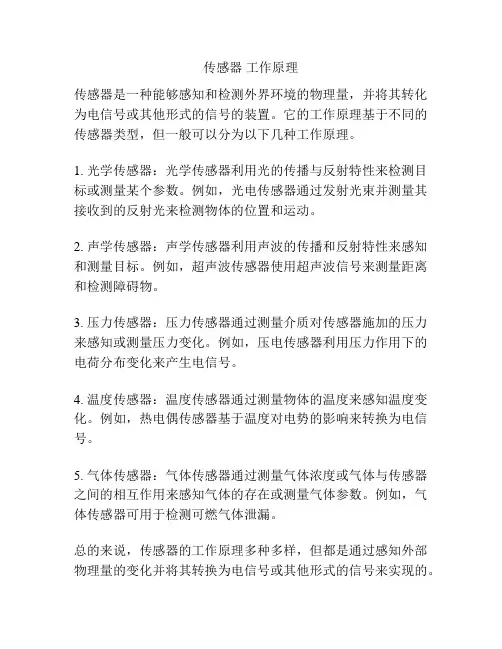

传感器工作原理
传感器是一种能够感知和检测外界环境的物理量，并将其转化为电信号或其他形式的信号的装置。
它的工作原理基于不同的传感器类型，但一般可以分为以下几种工作原理。
1. 光学传感器：光学传感器利用光的传播与反射特性来检测目标或测量某个参数。
例如，光电传感器通过发射光束并测量其接收到的反射光来检测物体的位置和运动。
2. 声学传感器：声学传感器利用声波的传播和反射特性来感知和测量目标。
例如，超声波传感器使用超声波信号来测量距离和检测障碍物。
3. 压力传感器：压力传感器通过测量介质对传感器施加的压力来感知或测量压力变化。
例如，压电传感器利用压力作用下的电荷分布变化来产生电信号。
4. 温度传感器：温度传感器通过测量物体的温度来感知温度变化。
例如，热电偶传感器基于温度对电势的影响来转换为电信号。
5. 气体传感器：气体传感器通过测量气体浓度或气体与传感器之间的相互作用来感知气体的存在或测量气体参数。
例如，气体传感器可用于检测可燃气体泄漏。
总的来说，传感器的工作原理多种多样，但都是通过感知外部物理量的变化并将其转换为电信号或其他形式的信号来实现的。
这些信号可以被接收和处理，从而得到有关外界环境的信息或参数。
不同工作原理的传感器在各种领域中都有广泛的应用，如工业自动化、环境监测、医疗诊断等。
常见传感器及工作原理传感器是现代科技中不可或缺的一部分，它们负责将物理量转换成电信号或其他可以被处理的形式，从而实现对环境变化的感知和监测。
以下是一些常见传感器及其工作原理的介绍。
1. 温度传感器温度传感器是用来测量环境温度的设备。
它们可以基于不同的工作原理来实现。
其中一种常见的工作原理是热敏电阻。
热敏电阻的电阻值随温度的变化而变化，通过测量电阻值的变化来确定温度。
还有一种常见的工作原理是热电偶。
热电偶利用两种不同金属的热电效应产生电势差，通过测量电势差来确定温度。
2. 湿度传感器湿度传感器用于测量环境的湿度水分含量。
一种常见的湿度传感器是电容式湿度传感器。
它利用物质在不同湿度下的电容变化来测量湿度。
当空气中的湿度增加时，电容值也会增加。
另一种常见的湿度传感器是电阻式湿度传感器。
它利用湿度对电阻值的影响来测量湿度。
3. 光照传感器光照传感器用于测量环境中的光照强度。
一种常见的光照传感器是光敏电阻。
光敏电阻的电阻值随光照强度的变化而变化，通过测量电阻值的变化来确定光照强度。
另一种常见的光照传感器是光电二极管。
光电二极管利用光的能量来产生电流，通过测量电流的变化来确定光照强度。
4. 气体传感器气体传感器用于检测环境中的气体浓度。
一种常见的气体传感器是电化学传感器。
电化学传感器利用气体与电极之间的化学反应来测量气体浓度。
不同的气体会引起不同的化学反应，从而产生不同的电流信号。
另一种常见的气体传感器是光学传感器。
光学传感器利用气体对特定波长的光的吸收程度来测量气体浓度。
5. 压力传感器压力传感器用于测量环境中的压力变化。
一种常见的压力传感器是压阻式传感器。
压阻式传感器利用压力对电阻值的影响来测量压力变化。
当受到压力时，电阻值会发生变化。
另一种常见的压力传感器是压电传感器。
压电传感器利用压力对压电材料的形变产生电荷来测量压力变化。
以上是一些常见传感器及其工作原理的简介。
传感器的应用范围非常广泛，从工业生产到家庭生活都离不开它们。
各类传感器的工作原理传感器是一种能够检测和感知周围环境，并将其转化为可用信号的装置。
传感器在各个领域中起着极为重要的作用，从智能手机中的加速度传感器到汽车中的车速传感器，从医疗设备中的心率传感器到环境监测中的温度传感器，都体现了传感器在现代生活中的广泛应用。
下面将介绍几种常见的传感器及其工作原理。
1.光电传感器：光电传感器是基于光电效应的原理工作的。
光电效应是指当光照射到物体表面时，光中的能量被物体吸收，电子被激发而从原子中跃迁，产生电流。
光电传感器利用光电效应将光信号转化为电信号，可以用于测量光的强度、距离或光的频率等。
2.压力传感器：压力传感器是利用压力作用在压敏电阻或压电材料上变化的阻值或电荷来测量压力的。
当外力施加在压阻上时，导电粒子（电子或离子）运动受到阻碍，阻值发生变化，通过测量电阻的变化来确定压力的大小。
3.温度传感器：温度传感器利用材料在温度变化时导电性或热传导性的变化原理来测量温度。
常用的温度传感器有热敏电阻、热电偶和温度敏感电容等。
热敏电阻是利用材料的电阻随温度的变化而变化；热电偶则是利用两种不同材料的接触产生热电势差，通过测量热电势差来计算温度；温度敏感电容则是通过测量电容的变化来确定温度。
4.加速度传感器：加速度传感器是利用物体在加速或减速时所产生的惯性力来测量加速度的。
常用的加速度传感器有电容式加速度传感器和压电式加速度传感器。
电容式加速度传感器通过测量电容的变化来确定加速度；压电式加速度传感器则是利用压电效应和加速度之间的关系来测量加速度。
5.湿度传感器：湿度传感器是利用材料的吸湿性或湿度对电阻、电容或电抗等性能的影响来测量湿度的。
常用的湿度传感器有湿度敏感电阻、湿度敏感电容和湿度敏感电感等。
湿度敏感电阻通过测量电阻的变化来计算湿度；湿度敏感电容则是通过测量电容的变化来确定湿度。
总之，传感器的工作原理各异，但都是基于其中一种物理效应或电学特性的变化来实现对周围环境的感知和检测。
各种传感器原理1. 光敏传感器原理：光敏传感器利用光电效应将光信号转化为电信号。
当光照射到光敏传感器上时，光能量激发光敏材料中的电子，使其跃迁到导带中，产生电流。
根据光敏材料的不同，光敏传感器可分为光电二极管、光敏电阻、光敏三极管等。
2. 温度传感器原理：温度传感器基于温度和物理性质之间的关系，如电阻、电压、电流等。
常见的温度传感器有热敏电阻、热电偶、热电阻等。
其中，热敏电阻利用电阻值随温度变化的特性，热电偶则利用两种不同金属间的热电效应产生的电势差与温度成正比。
3. 压力传感器原理：压力传感器通过测量物理上施加在其上的压力，将压力量化为电信号输出。
常见的压力传感器有压阻式、电容式和磁敏式传感器。
压阻式传感器利用电阻随受力点表面形变而改变的原理，电容式传感器则利用振动膜片上电容的变化，而磁敏式传感器则是通过感应磁场的变化来测量压力。
4. 湿度传感器原理：湿度传感器通过测量空气中的水汽含量来获得湿度信息。
常见的湿度传感器有电容湿度传感器、电阻湿度传感器和化学湿度传感器。
其中，电容湿度传感器利用介质吸湿后导致电容变化的原理，电阻湿度传感器则是通过测量材料电阻随湿度变化情况来获得湿度值，化学湿度传感器则是基于湿度与某种化学物质反应而改变电信号输出。
5. 加速度传感器原理：加速度传感器通过测量被测物体的加速度，将加速度转化为电信号输出。
加速度传感器主要分为压电式和微机械式（MEMS）两种。
压电式传感器利用压电效应，将受力物体的压力转化为电荷输出。
微机械式传感器则是通过微机械结构的变形或振动来感应加速度，并转化为电信号。
6. 磁力传感器原理：磁力传感器通过测量磁场的强度和方向来获得磁力信息。
常见的磁力传感器有霍尔效应传感器、磁电传感器和磁敏电阻传感器。
霍尔效应传感器利用材料中的霍尔电压随磁场变化的原理，磁电传感器则基于磁致伸缩效应产生电信号输出，磁敏电阻传感器则是根据材料磁阻随磁场变化的特性来测量磁力值。

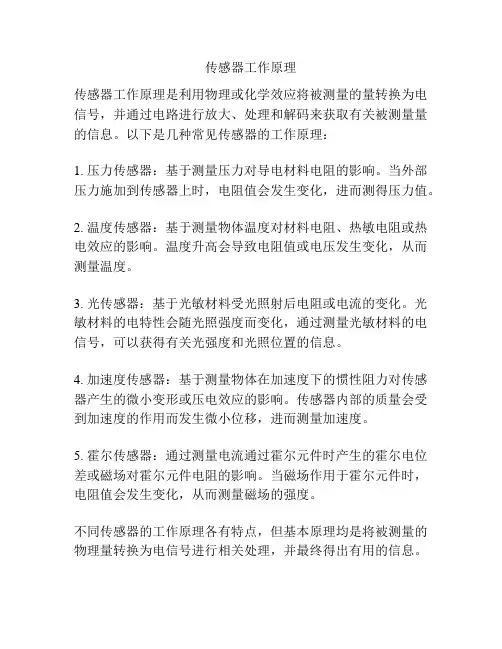

传感器工作原理
传感器工作原理是利用物理或化学效应将被测量的量转换为电信号，并通过电路进行放大、处理和解码来获取有关被测量量的信息。
以下是几种常见传感器的工作原理：
1. 压力传感器：基于测量压力对导电材料电阻的影响。
当外部压力施加到传感器上时，电阻值会发生变化，进而测得压力值。
2. 温度传感器：基于测量物体温度对材料电阻、热敏电阻或热电效应的影响。
温度升高会导致电阻值或电压发生变化，从而测量温度。
3. 光传感器：基于光敏材料受光照射后电阻或电流的变化。
光敏材料的电特性会随光照强度而变化，通过测量光敏材料的电信号，可以获得有关光强度和光照位置的信息。
4. 加速度传感器：基于测量物体在加速度下的惯性阻力对传感器产生的微小变形或压电效应的影响。
传感器内部的质量会受到加速度的作用而发生微小位移，进而测量加速度。
5. 霍尔传感器：通过测量电流通过霍尔元件时产生的霍尔电位差或磁场对霍尔元件电阻的影响。
当磁场作用于霍尔元件时，电阻值会发生变化，从而测量磁场的强度。
不同传感器的工作原理各有特点，但基本原理均是将被测量的物理量转换为电信号进行相关处理，并最终得出有用的信息。
这些信息在众多应用领域中发挥着重要的作用，例如工业自动化、医疗设备、环境监测等。
常用传感器及工作原理及应用传感器是指能够将其中一种感知量变换成电信号或其他可以辨识的输出信号的装置。
它们广泛应用于工业自动化、环境监测、医疗器械、汽车电子、智能家居以及移动设备等各个领域。
本文将介绍一些常用传感器的工作原理及应用。
1.温度传感器温度传感器用于测量环境的温度。
常见的温度传感器有热电偶、热电阻和半导体温度传感器。
热电偶通过两个不同金属之间的温差来产生电压，热电阻则利用温度对电阻的敏感性来测量温度，而半导体温度传感器则利用半导体材料的特性来测量温度。
温度传感器广泛应用于气象观测、工业生产过程中的温度控制和家电中的温度监测等领域。
2.光敏传感器光敏传感器可以测量光的强度和光的频率。
常见的光敏传感器有光敏电阻、光敏二极管和光敏晶体管。
光敏电阻根据光照的强弱改变电阻值，光敏二极管和光敏晶体管则根据光照的强弱改变电流值。
光敏传感器广泛应用于照明控制、安防监控和光电设备等领域。
3.声音传感器4.湿度传感器湿度传感器可以测量环境中的湿度。
常见的湿度传感器有电容式湿度传感器和电阻式湿度传感器。
电容式湿度传感器利用电容的变化来感应湿度，电阻式湿度传感器则是利用湿度对电阻的敏感性来感应湿度。
湿度传感器广泛应用于气象观测、室内湿度控制和农业领域等。
5.加速度传感器加速度传感器可以测量物体的加速度。
常见的加速度传感器有压电式加速度传感器和微机械式加速度传感器。
压电式加速度传感器利用压电效应来感应加速度，微机械式加速度传感器则是利用微机械结构的变化来感应加速度。
加速度传感器广泛应用于汽车电子、智能手机以及航空航天领域等。
总的来说，传感器在现代社会中扮演着重要的角色，广泛应用于各个领域。
通过测量和感应物理量，传感器能够实现自动化控制、环境监测和智能化等功能，为社会的发展和人们的生活带来了便利和效益。
第3章 常用传感器的工作原理及应用3．1电阻式传感器填空：1、常用的电阻应变片分为两大类： 和 。
2、金属电阻的 是金属电阻应变片工作的物理基础。
3、金属电阻应变片有 、 及 等结构形式。
4、电位器式传感器都是由 、 和 三部分构成。
5、半导体应变片是利用半导体材料 制成的一种纯电阻性元件。
6、半导体应变片与金属电阻应变片相比较: 其灵敏度更高， 温度稳定性差。
7、弹性元件在传感器中起什么作用？8、 试列举金属丝电阻应变片与半导体应变片的相同点和不同点。
9、 绘图说明如何利用电阻应变片测量未知的力。
10、电阻应变片阻值为120Ω，灵敏系数K ＝2，沿纵向粘贴于直径为0.05m 的圆形钢柱表面，钢材的112210E N m =⨯，0.3μ=。
求钢柱受10t 拉力作用时，应变片的相对变化量。
又若应变片沿钢柱圆周方向粘贴、受同样拉力作用时，应变片电阻的相对变化量为多少？11、采用阻值为120Ω、灵敏度系数K Ω的固定电阻组成电桥，供桥电压为4V ，并假定负载电阻无穷大。
当应变片上的应变分别为1με和1000με时，试求单臂工作电桥、双臂工作电桥以及全桥工作时的输出电压，并比较三种情况下的灵敏度。
电容式传感器1、电容式传感器采用 作为传感元件，将不同的 变化转换为 的变化。
2、根据工作原理的不同，电容式传感器可分为 、 和 三种。
3、电容式传感器常用的转换电路有： 、 、运算放大器电路、 和 等 。
4、电容式传感器有什么特点？试举出你所知道的电容传感器的实例。
5、试分析电容式物位传感器的灵敏度？为了提高传感器的灵敏度可采取什么措施并应注意什么问题？6、为什么说变间隙型电容传感器特性是非线性的？采取什么措施可改善其非线性特征？7、变间隙电容传感器的测量电路为运算放大器电路，如图所示。
传感器的起始电容量pF C x 200=，定动极板距离mm d 5.10=，pF C 100=，运算放大器为理想放大器（即∞→∞→i Z K ，），f R 极大，输入电压t u i ωsin 5=V 。
30种常见传感器模块简介及工作原理传感器是物理、化学或生物特性转换成可测量信号的设备。
它们在各个领域中起着重要的作用，从智能家居到工业自动化，从医疗设备到汽车技术。
本文将介绍30种常见的传感器模块及它们的工作原理。
1. 温度传感器：温度传感器是测量环境温度的常见传感器。
它们根据温度的影响来改变电阻、电压或电流。
2. 湿度传感器：湿度传感器用于测量空气中的湿度水分含量。
根据湿度的变化，传感器可能改变电阻、电容或输出电压。
3. 压力传感器：压力传感器用于测量液体或气体的压力。
它们可以转换压力为电阻、电流或电压的变化。
4. 光敏传感器：光敏传感器用于测量光照强度。
它们的响应基于光线与其敏感部件之间的相互作用。
5. 加速度传感器：加速度传感器用于测量物体的加速度或振动。
它们可以检测线性或旋转运动，并将其转换为电压或数字信号。
6. 接近传感器：接近传感器用于检测物体与传感器之间的距离。
它们可以使用电磁、超声波或红外线等技术来实现。
7. 声音传感器：声音传感器用于检测环境中的声音级别或频谱。
它们可以将声波转换为电信号以进行进一步的处理。
8. 姿势传感器：姿势传感器用于检测物体的倾斜、角度或方向。
它们可以使用陀螺仪、加速度计等技术来实现。
9. 指纹传感器：指纹传感器用于检测和识别人体指纹。
它们通过分析指纹的纹理和特征来实现身份验证。
10. 光电传感器：光电传感器使用光电效应或光电测量原理进行工作。
它们通常用于检测物体的存在、颜色或距离。
11. 气体传感器：气体传感器用于检测和测量空气中的气体浓度。
它们可以用于检测有害气体、燃气泄漏等。
12. 液位传感器：液位传感器用于测量液体的高度或压力。
它们可以使用压力、浮球或电容等技术来检测液位变化。
13. 磁场传感器：磁场传感器用于测量、检测和方向磁场强度。
它们通常用于指南针、地磁测量等应用。
14. 触摸传感器：触摸传感器用于检测触摸或接近物体。
它们可以使用电容、电感或红外线等技术来实现。
