起重机之轻小型设备

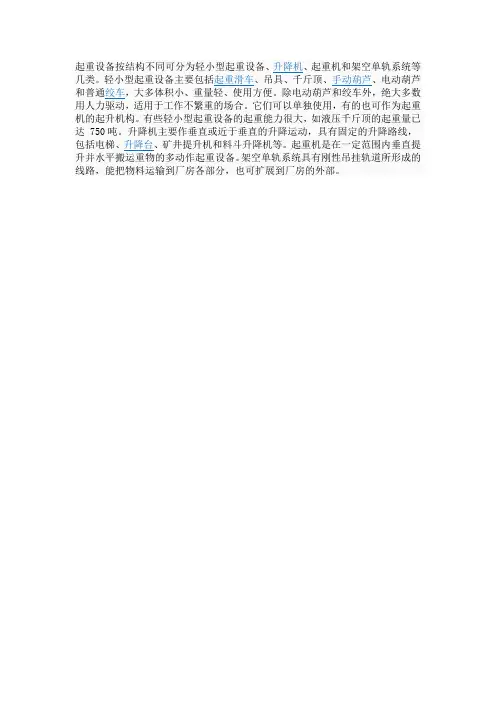

起重设备按结构不同可分为轻小型起重设备、升降机、起重机和架空单轨系统等几类。

轻小型起重设备主要包括起重滑车、吊具、千斤顶、手动葫芦、电动葫芦和普通绞车，大多体积小、重量轻、使用方便。

除电动葫芦和绞车外，绝大多数用人力驱动，适用于工作不繁重的场合。

它们可以单独使用，有的也可作为起重机的起升机构。

有些轻小型起重设备的起重能力很大，如液压千斤顶的起重量已达 750吨。

升降机主要作垂直或近于垂直的升降运动，具有固定的升降路线，包括电梯、升降台、矿井提升机和料斗升降机等。

起重机是在一定范围内垂直提升并水平搬运重物的多动作起重设备。

架空单轨系统具有刚性吊挂轨道所形成的线路，能把物料运输到厂房各部分，也可扩展到厂房的外部。

起重机械分类起重机械分类起重机械有多种分类方法，一般按其功能和构造特点，可分为轻小型起重设备、桥式类型起重机、臂架式类型起重机、升降机四大类.根据2004年元月国务院批准的《特种设备目录》，被纳入特种设备中的起重机械类主要有：桥式起重机、门式起重机、塔式起重机、流动式起重机、铁路起重机、门座起重机、升降机、缆索起重机、桅杆起重机、旋臂式起重机、轻小型起重设备、机械式停车设备。

一、桥式起重机桥式起重机是指桥架两端通过运行装置直接支承在高架轨道上的桥架型起重机.主要包括通用桥式起重机、电站桥式起重机、防爆桥式起重机、绝缘桥式起重机、冶金桥式起重机、架桥机电动单梁起重机、电动单梁悬挂起重机、电动葫芦桥式起重机、防爆梁式起重机。

桥式起重机的主要特征是:一般都具有起升机构、大车运行机构、小车运行机构等，它可使重物在一个有限的立体空间范围内向预先指定地点运动。

桥式起重机的运动方向具有矢量性,即有垂直升降运动、水平搬运动和由大、小车同时以不同运动速度构成的合成运动。

桥式起重机因起重负荷大、在有限立体空间范围内运动，起重事故具有频繁性和严重性，因此预防事故发生的各种安全装置必须齐全、完好。

二、门式起重机门式起重机指桥架通过两侧支腿支承在地面轨道或地基上的桥架型起重机。

包括通用门式起重机、水电站门式起重机、轨道式集装箱门式起重机、万能杠杆拼装式龙门起重机、岸边集装箱起重机、造船门式起重机、电动葫芦门式起重机和装卸桥。

三、塔式起重机塔式起重机是指臂架安置在垂直的塔身顶部的可回转臂架型起重机。

包括普通塔式起重机、电站塔式起重机、塔式皮带布料机。

四、流动式起重机流动式起重机是指可以配备立柱或塔架,能在带载或空载情况下沿无轨路面运行，依靠自重保持稳定的臂架型起重机。

包括轮胎起重机、履带起重机、全路面起重机、集装箱正面吊运起重机、集装箱侧面吊运起重机、集装箱跨运车、轮胎式集装箱门式起重机、汽车起重机、随车起重机。

五、铁路起重机铁路起重机指在铁路线上运行,从事装卸作业以及铁路机车、车辆颠覆等事故救援的臂架型起重机.包括蒸汽铁路起重机、内燃铁路起重机、电力铁路起重机.六、门座起重机门座起重机指具有沿地面轨道运行，下方可通过铁路车辆或其它地面车辆的门形座架的可回转臂架型起重机。

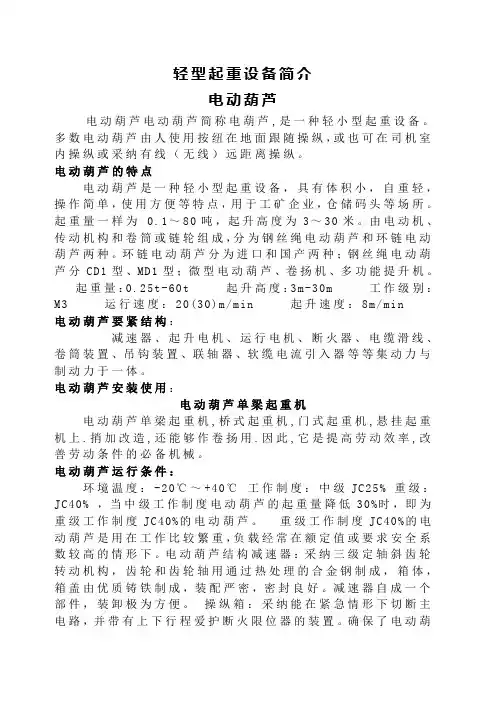

轻型起重设备简介电动葫芦电动葫芦电动葫芦简称电葫芦,是一种轻小型起重设备。

多数电动葫芦由人使用按纽在地面跟随操纵，或也可在司机室内操纵或采纳有线（无线）远距离操纵。

电动葫芦的特点电动葫芦是一种轻小型起重设备，具有体积小，自重轻，操作简单，使用方便等特点，用于工矿企业，仓储码头等场所。

起重量一样为 0.1～80吨，起升高度为3～30米。

由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。

环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分CD1型、MD1型；微型电动葫芦、卷扬机、多功能提升机。

起重量：0.25t-60t 起升高度：3m-30m 工作级别：M3 运行速度：20(30)m/min 起升速度：8m/min电动葫芦要紧结构：减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等等集动力与制动力于一体。

电动葫芦安装使用：电动葫芦单梁起重机电动葫芦单梁起重机,桥式起重机,门式起重机,悬挂起重机上.捎加改造,还能够作卷扬用.因此,它是提高劳动效率,改善劳动条件的必备机械。

电动葫芦运行条件：环境温度：-20℃～+40℃工作制度：中级JC25% 重级：JC40% ，当中级工作制度电动葫芦的起重量降低30%时，即为重级工作制度JC40%的电动葫芦。

重级工作制度JC40%的电动葫芦是用在工作比较繁重，负载经常在额定值或要求安全系数较高的情形下。

电动葫芦结构减速器：采纳三级定轴斜齿轮转动机构，齿轮和齿轮轴用通过热处理的合金钢制成，箱体，箱盖由优质铸铁制成，装配严密，密封良好。

减速器自成一个部件，装卸极为方便。

操纵箱：采纳能在紧急情形下切断主电路，并带有上下行程爱护断火限位器的装置。

确保了电动葫芦的安全运行。

电器元件寿命长，使用可靠。

钢丝绳：采纳GB1102-74（6*37+1）X型起重钢丝绳，保证了经久耐用。

锥行电动机：起升电机采纳较大起动力矩锥形转子制动异步电动机，无须外加制动器。

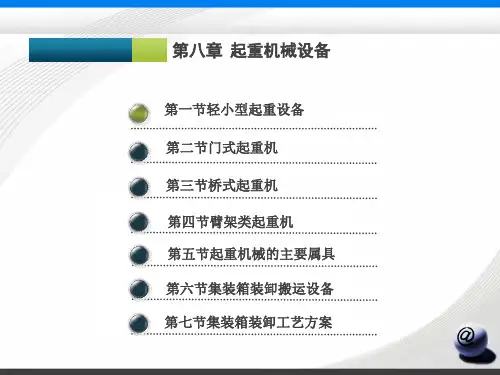

第八章起重机械§8-1 起重机械一、装卸起重机械的分类 1．轻小型起重设备包含千斤顶、滑车、葫芦、卷扬机。

通常只有升降机构（卷扬机也可作水平移动）. 2．桥式类起重机包含通用桥式、龙门式、装卸桥等。

由起升机构、大车运行机构、小车运行机构构成。

3．臂架类起重机包含门座式、汽车吊、轮胎吊、铁路吊等。

由起升、旋转、变幅与行走四大机构构成起重机械的全面分类二、起重机械的基本构成要紧由驱动装置、工作机构、金属结构三大部分构成。

1、驱动装置：起重机械的动力设备。

现代起重机械驱动方式要紧有 电力驱动内燃机-电力驱动 内燃机-液压驱动2、工作机构：起升机构：使货物作升降运动的机械；运行机构：实现起重机械或者起重小车沿地面或者轨道运行的机构； 变幅机构：使吊具移动而改变幅度的机构；回转机构：使起重机械在水平面内作旋转运动的机构。

其中：起升机构是最基本的机构。

与其他三种组合成不一致的类型起重机械臂架类起重机轻小型起重设备桥式起重机梁式起重机 堆垛起重机龙门起重机 装卸桥 起重机桥式起重机通用桥式起重机与堆垛起重龙门起重机与装卸桥 千斤顶 滑车及滑车组卷扬机 葫芦固定臂架式起重机塔式起重机 汽车起重机 轮胎起重机 履带起重机 铁路起重机门座起重机悬臂起重机 桅杆起重机自行动臂挂式起重机3、金属结构：起重机械的基体与骨架。

作用：作为支承基础，布置与安装驱动装置及各机构。

三、起重机的基本参数1．额定起重量Q：起重机正常工作时，同意提升货物的最大重量与取物装置重之与。

2．起升高度H：运行轨道面或者地面到取物装置上极限位置的高度。

当取物装置可降到地面下列时，起升高度还包含下放深度。

3．跨度或者幅度——表示起重机的工作范围大小的参数跨度L：桥式起重机大车运行两轨道中心线间的距离幅度R：臂架类起重机旋转中心到取物装置中心线间的距离幅度要紧根据工作范围确定跨度要紧由工作需要或者场地确定4．额定工作速度：按安全、工艺、生产率等方面综合考虑起升速度：取物装置的上升速度变幅速度：从最大幅度变到最小幅度的平均线速度旋转速度：回转式起重机每分钟的转数行走速度：桥式起重机的大车运行速度5．起重机与机构的工作级别：说明起重机工作繁忙程度与载荷状态的参数。

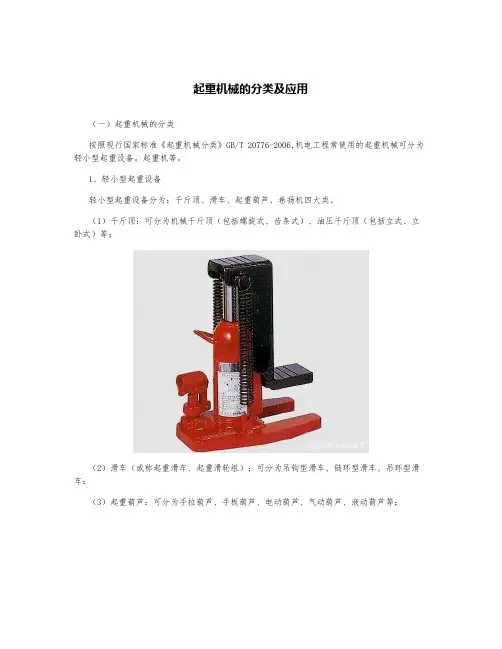

起重机械的分类及应用
（一）起重机械的分类
按照现行国家标准《起重机械分类》GB/T 20776-2006,机电工程常使用的起重机械可分为轻小型起重设备。

起重机等。

1、轻小型起重设备
轻小型起重设备分为：千斤顶、滑车、起重葫芦、卷扬机四大类。

（1）千斤顶：可分为机械千斤顶（包括螺旋式、齿条式）、油压千斤顶（包括立式、立卧式）等；
（2）滑车（或称起重滑车、起重滑轮组）：可分为吊钩型滑车、链环型滑车、吊环型滑车；
（3）起重葫芦：可分为手拉葫芦、手板葫芦、电动葫芦、气动葫芦、液动葫芦等；
（4）卷扬机：可分为卷绕式卷扬机（包括单卷筒、双卷筒、多卷筒）、摩擦式卷扬机。

2、起重机
起重机可分为：桥架型起重机、臂架型起重机、缆索型起重机三大类。

（1）桥架型起重机
主要有：梁式起重机、桥式起重机、门式起重机、半门式起重机等。

（2）臂架型起重机
1）臂架型起重机共分十一个类别，主要有：门座起重机和半门座起重机、塔式起重机、流动式起重机、铁路起重机、悬臂起重机等。

2）建筑、安装工程常用的臂架型起重机有：塔式起重机、流动式起重机、桅杆起重机。

3）缆索型起重机
按其构造形式可分为固定式缆索起重机、摇摆式缆索起重机、平移式缆索起重机、辐射式缆索起重机和门式缆索起重机。

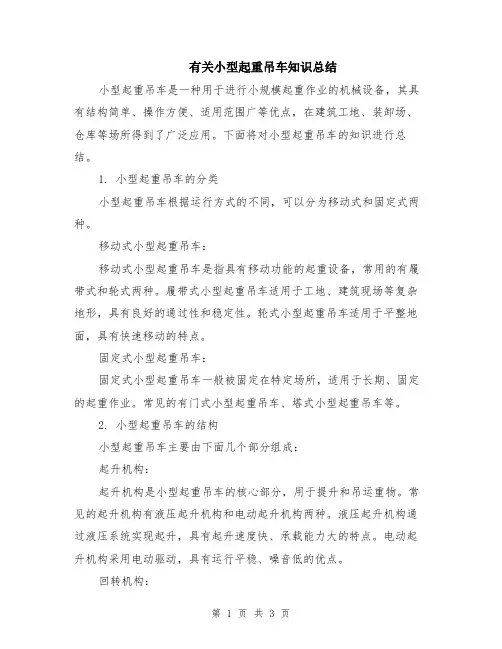

有关小型起重吊车知识总结小型起重吊车是一种用于进行小规模起重作业的机械设备，其具有结构简单、操作方便、适用范围广等优点，在建筑工地、装卸场、仓库等场所得到了广泛应用。

下面将对小型起重吊车的知识进行总结。

1. 小型起重吊车的分类小型起重吊车根据运行方式的不同，可以分为移动式和固定式两种。

移动式小型起重吊车：移动式小型起重吊车是指具有移动功能的起重设备，常用的有履带式和轮式两种。

履带式小型起重吊车适用于工地、建筑现场等复杂地形，具有良好的通过性和稳定性。

轮式小型起重吊车适用于平整地面，具有快速移动的特点。

固定式小型起重吊车：固定式小型起重吊车一般被固定在特定场所，适用于长期、固定的起重作业。

常见的有门式小型起重吊车、塔式小型起重吊车等。

2. 小型起重吊车的结构小型起重吊车主要由下面几个部分组成：起升机构：起升机构是小型起重吊车的核心部分，用于提升和吊运重物。

常见的起升机构有液压起升机构和电动起升机构两种。

液压起升机构通过液压系统实现起升，具有起升速度快、承载能力大的特点。

电动起升机构采用电动驱动，具有运行平稳、噪音低的优点。

回转机构：回转机构用于实现小型起重吊车的回转动作，使重物可以在水平方向上任意转动。

回转机构一般由电动机、减速器和回转齿圈等组成，具有回转速度快、操作方便的特点。

行走机构：行走机构用于实现小型起重吊车的移动功能。

行走机构一般由驱动轮、牵引装置和传动装置等组成，常用的有履带式和轮式两种。

支撑机构：支撑机构用于保证小型起重吊车在起重作业时具有足够的稳定性。

支撑机构一般由支腿和腿座等组成，支腿可以进行伸缩和固定，以适应不同的工作场地。

3. 小型起重吊车的使用注意事项使用小型起重吊车时，需要注意以下几点：载重量限制：小型起重吊车的载重量是有限的，使用时要根据工作需要选择合适的起重量级，切勿超载使用。

平稳基础：在进行起重作业前，需要确保小型起重吊车放置在平稳的基础上，以保证操作的安全性和稳定性。

起重机种类按起重性质分：流动式起重机、塔式起重机、桅杆式起重机。

按结构形式，起重机主要分为轻小型起重设备、桥架式（桥式、门式起重机）、臂架式（自行式、塔式、门座式、铁路式、浮船式、桅杆式起重机）、缆索式。

1.轻小起重设备轻小型起重设备的特点是轻便、结构紧凑，动作简单，作业范围投影以点、线为主。

轻、小型起重设备，一般只有一个升降机构，它只能使重物作单一的升降运动。

属于这一类的有：千斤顶、滑车、手（气、电）动葫芦、绞车等。

电动葫芦常配有运行小车与金属构架以扩大作业范围。

电动葫芦：CD1、MD1型系列钢丝绳电动葫芦系在原CD、MD型基础上的改进型产品。

它具有结构紧凑、轻巧、安全可靠、零部件通用程度大，互换性强、起重能力高、维修方便等特点，是用途广泛，深受欢迎的轻型起重设备。

2.桥架起重机可在长方形场地及其上空作业，多用于车间、仓库、露天堆场等处的物品装卸，有梁式起重机、桥式起重机、缆索起重机、运载桥等。

（1）梁式起重机：梁式起重机主要包括单梁桥式起重机和双梁桥式起重机单梁桥式起重机桥架的主梁多采用工字型钢或钢型与钢板的组合截面。

起重小车常为手拉葫芦、电动葫芦或用葫芦作为起升机构部件装配而成。

按桥架方式分为支承式和悬挂式两种。

前者桥架沿车梁上的起重机轨道运行；后者的桥架沿悬挂在厂房屋架下的起重机轨道运行。

单梁桥式起重机分手动、电动两种。

手动单梁桥式起重机各机构的工作速度较低，起重量也较小，但自身质量小，便于组织生产，成本低，适合用于无电源后搬运量不大，对速度与生产率要求不高的场合。

手动单梁桥式起重机采用手动单轨小车作为运行小车，用手拉葫芦作为起升机构，桥架由主梁和端梁组成。

主梁一般采用单根工字钢，端梁则用型钢或压弯成型的钢板焊成。

（2）桥式起重机：桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。

桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。

起重机械分类起重机械分类起重机械有多种分类方法，一般按其功能和构造特点，可分为轻小型起重设备、桥式类型起重机、臂架式类型起电站二、门式起重机门式起重机指桥架通过两侧支腿支承在地面轨道或地基上的桥架型起重机。

包括通用门式起重机、水电站门式起重机、轨道式集装箱门式起重机、万能杠杆拼装式龙门起重机、岸边集装箱起重机、造船门式起重机、电动葫芦门式起重机和装卸桥。

三、塔式起重机塔式起重机是指臂架安置在垂直的塔身顶部的可回转臂架型起重机。

包括普通塔式起重机、电站塔式起重机、塔式皮带布料机。

四、流动式起重机流动式起重机是指可以配备立柱或塔架，能在带载或空载情况下沿无轨路面运行，依靠自重保持稳定的臂架型起包包括曲线施工升降机、锅炉炉膛检修平台、钢索式液压提升装置、电站提滑模装置、升船机、施工升降机、简易升降机、升降作业平台、高空作业车。

这类机械的运动只限垂直方向的上升和下降。

八、缆索起重机缆索起重机指承载索两端分别固定在两支架顶部的缆索型起重机。

包括固定式缆索起重机、摇摆式缆索起重机、平移式缆索起重机、辐射式缆索起重机。

十一、轻小型起重设备轻小型起重设备指构造紧凑，动作简单，作业范围投影以点、线为主的轻便起重机械。

包括输变电施工用抱杆、电站牵张设备、内燃平衡重式叉车、蓄电池平衡重式叉车、内燃侧面叉车、插腿式叉车、前移式叉车、三向堆垛叉车、托盘堆垛车、防爆叉车、钢丝绳电动葫芦、防爆钢丝绳电动葫芦、环链电动葫芦、气动葫芦、防爆气动葫芦、带式电动葫芦。

十二、机械式停车设备用于存取停放车辆的机械或机械设备系统称为机械式停车设备。

是一种机、电一体化的成套设备。

主要包括升降横移类机械式停车设备、垂直循环类机械式停车设备、多层循环类机械式停车设备、平面移动类机械式停车设备、巷道堆垛类机械式停车设备、水平循环类机械式停车设备、垂直升降类机械式停车设备、简易升降类机械式停车设备和汽车专用升降机类停车设备。

起重机大小型分类标准
起重机是一种广泛应用于各种工业领域的设备，其大小和类型对于操作和使用至关重要。

以下是根据起重机的不同特点对其进行的分类：
轻小型起重设备：这类起重机主要包括千斤顶、气动葫芦、电动葫芦、平衡葫芦（又名平衡吊）、卷扬机等。

它们通常体积小，重量轻，操作简单，适用于一些轻便物品的搬运和装卸。

桥架类型起重机械：这类起重机如梁式起重机等，具有桥架形状，通常用于较大的物品搬运和装卸，如大型机械、钢结构等。

臂架类型起重机：这类起重机如固定式回转起重机、塔式起重机、汽车起重机、轮胎起重机、履带起重机等，具有臂架形状，可以适应各种不同的工作环境，如高温、低温、易燃易爆等环境。

缆索式起重机：这类起重机如升降机等，通过缆索来提升和搬运重物，适用于一些特定的工业应用。

除了以上按类型分类，起重机还可以根据其额定起重量分为小型、中型、大型和超大型四种。

具体的分类如下：
小型起重机：额定起重量在1-50吨之间。

中型起重机：额定起重量在50-100吨之间。

大型起重机：额定起重量在100-320吨之间。

超大型起重机：额定起重量在320吨以上。

轻型起重设备介绍1. 引言随着工业化和城市化的进程，起重设备在各种工程和建设项目中起着至关重要的作用。

轻型起重设备是一类具有轻巧、移动性强的特点，在小型工程施工、仓库物流等领域发挥着重要作用。

本文将对轻型起重设备进行介绍，包括定义、主要种类以及应用范围等方面。

2. 轻型起重设备的定义轻型起重设备是指装载、运输、卸载和吊装轻型货物的机械设备，它们通常具有轻巧、灵活、移动性强的特点。

与大型起重设备相比，轻型起重设备的承载能力较小，但适用于一些小范围、小规模的工作任务。

3. 主要种类3.1 手动扭力起重器手动扭力起重器是一种常见的轻型起重设备，它使用手动力量通过扭力杆来提升和操纵货物。

手动扭力起重器通常用于需要频繁移动和定位货物的场合，例如仓库、生产线等。

3.2 手动链条葫芦手动链条葫芦是一种常见的轻型起重设备，它使用手动力量通过人工拉动链条来提升和操纵货物。

手动链条葫芦的结构简单、使用方便，通常用于需要垂直起升货物的场合。

3.3 电动葫芦电动葫芦是一种使用电动机作为动力源的轻型起重设备，它可以实现自动化起升和操纵货物。

电动葫芦通常由起重机构、电机、传动装置和控制系统等组成，适用于需要频繁起升和搬运货物的场合。

3.4 手动液压千斤顶手动液压千斤顶是一种利用液压原理进行起升的轻型起重设备。

它通过手动操作液压杆来提升和操纵货物，具有起升平稳、灵活操纵等特点。

手动液压千斤顶通常用于需要水平移动和定位货物的场合。

4. 轻型起重设备的应用范围轻型起重设备广泛应用于各个领域，包括但不限于以下几个方面：4.1 工厂生产线在工厂生产线上，轻型起重设备可用于货物的装卸、堆垛和搬运等工作。

例如，在汽车工厂的生产线上，轻型起重设备可以用于搬运汽车零部件，提高生产效率。

4.2 仓库物流在仓库物流中，轻型起重设备可以用于货物的分类、存储、装卸等操作。

例如，在电商仓库中，轻型起重设备可以用于货物的拣选和装载，提高物流效率。

4.3 建筑施工在建筑施工中，轻型起重设备可用于吊装建筑材料、安装设备等工作。
