乙烯低温压缩机新技术的研究摘要：随着我国综合国力的不断提升，国内的先进科学技术水平也随之不断提升。
乙烯压缩机是乙烯装置中工作温度最低的压缩机，达到-115℃。
乙烯低温压缩机低温材料的选择，影响机组的安全运行。
转子件常温开车、低温运行的特性，需要对转子件部件的过盈传递特殊分析。
压缩机出口隔板蜗室截面优化，提高机组效率、降低运营成本。
乙烯低温铸造机壳结构的改进，减小铸造难度，缩短生产周期，降低生产成本。
乙烯低温新技术研究提升了乙烯装置国产化水平，增强国际竞争力。
关键词：乙烯低温；压缩机；新技术引言乙烯是世界上产量最大的化学产品之一，乙烯装置是石油化工产业的核心，乙烯产品占石化产品的75%以上。
公司目前成套生产乙烯压缩机组10余套，从起初的技术引进、消化吸收，到自主研发成套，积累的丰富的经验。
现以某项目为对象，针对乙烯低温压缩机组结构、成本、材料、性能、开车、运行中出现的问题，对压缩机的设计进行改进与优化。
1乙烯低温铸造机壳的新结构低温压缩机一般工作在-50～-20℃，乙烯低温压缩机的工作温度更低，达到-115℃。
由于-115℃低温下焊接机壳焊缝处强度难以保证，考虑低温结霜等因素，乙烯压缩机均采用铸造不锈钢的结构。
铸造机壳体积庞大，轴承箱腔体结构复杂，铸造加工等成本较高，且铸壳一般都要根据工艺要求重新设计，给实际应用带来很大困难。
通用-新比隆(GE-NuoVoPignone)公司压缩机采用一种M+B的结构，即MCL水平剖分的压缩机结构+BCL垂直剖分的端盖结构。
针对中压（40kg/cm2左右）压缩机，能够有效的降低BCL筒形压缩的锻造成本保证机组安全运行，又汲取了MCL水平剖分结构压缩机易于安装检修、加工制造周期短的优势。
公司根据M+B结构所做的改进铸造机壳，也是采用MCL水平剖分结构，根据MCL水平焊接机壳的经验，对复杂的轴承区结构进行了优化，降低了铸造难度，减少铸造缺陷点。
原铸造不锈钢机壳因结构复杂，缺陷较多，国内厂家的铸造质量很难满足设计要求，改进后的铸造机壳则完全弥补了这一缺陷，不但能节省成本，还缩短了制造周期。
1目录/章节1.安全和使用说明2.描述和作用3.运输、安装，原始开车和储存4.操作和问题处理5.维修6.部件描述7.备件和客户支持8.清洁说明9.技术数据10.索引11.机械部分文档12.电器部分文档1．安全和使用说明1.1安全1.1.1授权操作人员的职责1.1.2员工职责1.1.3说明中的标记和解释1.1.4安全工作惯例1.1.4.1概述1.1.4.2非正式安全措施1.1.4.3保护不受压缩机影响1.1.4.4压缩机操作1.1.4.5清洁压缩机并对清洁物质进行处理1.1.4.6压缩机维护1.1.4.7压缩机的设计变化1.1.4.8电的危险1.1.4.9气体规格1.2总体信息1.2.1设计数据1.2.2应用范围和设计的使用1.2.3压缩机类设计类型的解释1.3与说明相关的总体备注1.3.1应遵守的事项1.3.2应用范围1.3.3版权1．安全和使用说明所有操作程序都应遵守本章“安全和操作说明”。
1.1安全设计的这个产品是工业使用的。
安装的这个设备的操作可能对人员，设备和材料构成危险，举例来说，产生的原因可能是：- 不适当的利用- 操作人员的错误- 维修保养不够安装的安全代表应确保只有有资质的人员才能在设备/机器上工作。
有资质的人员是指，由于他们的培训，精盐和指导和他们对相关标准、规范、事故预防规定和操作条件的知识，已经有工厂的负有安全责任的人员授权进行必要的工作。
→安全意味着熟悉并控制工艺。
→安全意味着承认并避免危险。
1.1.1授权操作人员的职责只允许经过培训的人员操作压缩机。
操作授权仅允许下列人员操作压缩机：●经过培训并有经验●熟悉基本的工作安全和事故预防规则●已经就压缩机经过培训●已经阅读本手册中的“安全和使用说明”章节，并书面确认已理解这些主题必须明确制定进行安装，试车，准备，操作，保养和维修压缩机的人员。
未经培训的人员只能在有经验的人员的监督下对压缩机进行操作。
定期检查人员的安全意识。
1.1.2员工职责所有操作压缩机装置的人员在开始在压缩机上工作时必须：●遵守基本的工作安全和事故预防规则●已经阅读本手册中的“安全和使用说明”章节，并书面确认已理解这些主题1.1.3说明中的标记和解释这份手册中使用如下有关危险的术语和标记。

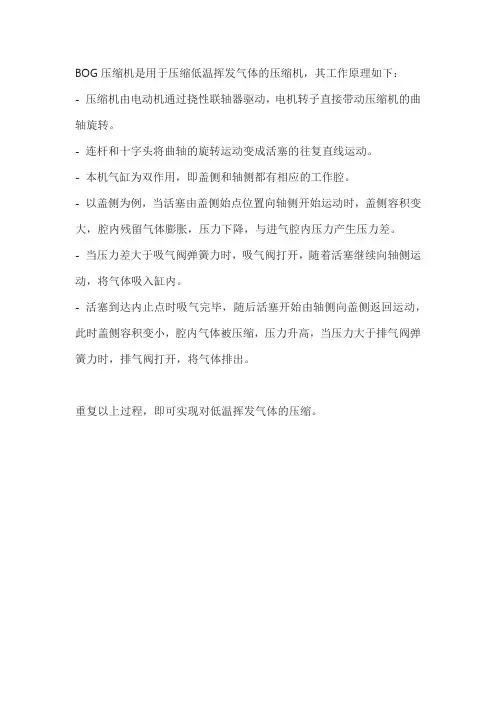

BOG压缩机是用于压缩低温挥发气体的压缩机，其工作原理如下：
- 压缩机由电动机通过挠性联轴器驱动，电机转子直接带动压缩机的曲轴旋转。
- 连杆和十字头将曲轴的旋转运动变成活塞的往复直线运动。
- 本机气缸为双作用，即盖侧和轴侧都有相应的工作腔。
- 以盖侧为例，当活塞由盖侧始点位置向轴侧开始运动时，盖侧容积变大，腔内残留气体膨胀，压力下降，与进气腔内压力产生压力差。
- 当压力差大于吸气阀弹簧力时，吸气阀打开，随着活塞继续向轴侧运动，将气体吸入缸内。
- 活塞到达内止点时吸气完毕，随后活塞开始由轴侧向盖侧返回运动，此时盖侧容积变小，腔内气体被压缩，压力升高，当压力大于排气阀弹簧力时，排气阀打开，将气体排出。
重复以上过程，即可实现对低温挥发气体的压缩。
乙烯压缩机工作原理
1 压缩机工作原理
乙烯压缩机是一种将乙烯气体从大气温度和压力转换成的高温和
高压的设备，用于气体压缩和维护。
它利用一系列机械元件，包括活塞、曲轴和复杂的连接结构，将乙烯气体从静态压力和温度转换为更
高压力和温度状态。
乙烯压缩机有两种不同的工作原理，其中变容压力原理比较常见。
此原理基于在活塞环上进行蒸发和压缩过程，从而构成活塞变容室，
并且溶液空气体从高压变成低压。
另一种乙烯压缩机的原理是变容活塞原理。
该原理通过使活塞的
尺寸变化来压缩和膨胀乙烯气体。
这种原理不影响活塞的蒸发和倥偬环，但是可以构建一种活塞变形室，使乙烯气体从高压变为低压状态。
另外，乙烯压缩机还有一种名为排气系统的原理。
它包括一个多
级压缩机和一个动力拐点系统，它可以从乙烯压缩机中将空气送出。
它的输出空气流量非常大，可用于供低压空气用户，如活塞空气制动
器和气源服务器
乙烯压缩机的运行很简单，它用活塞体从空气中提取乙烯气体，
然后通过加热器将它压缩到更高的压力。
最后，压缩机通过冷却器将
输出气体降温，从而实现压缩空气的最终释放。
乙烯压缩机具有体积小、体积比大、效率高和抗冲击力强等优点，是工业和汽车行业中常用的压缩气体装置。
它可以维护活塞空气制动器、空气源系统和气体喷射系统，并可用于制冷设备及其他相关设备
的压力测量、温度控制和其他目的工作。

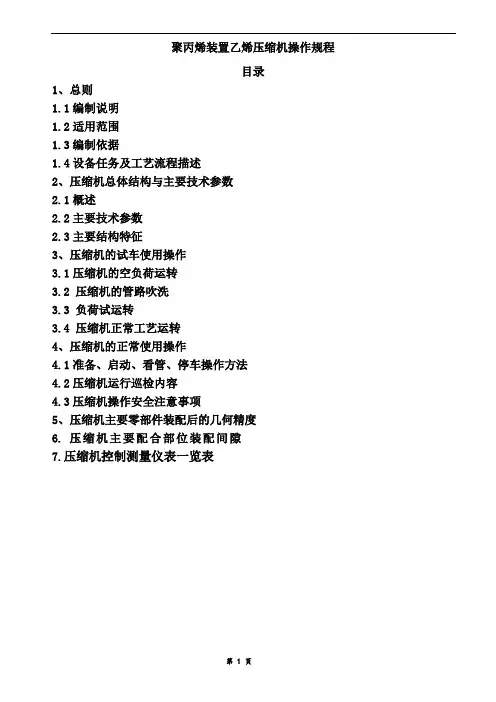

聚丙烯装置乙烯压缩机操作规程目录1、总则1.1编制说明1.2适用范围1.3编制依据1.4设备任务及工艺流程描述2、压缩机总体结构与主要技术参数2.1概述2.2主要技术参数2.3主要结构特征3、压缩机的试车使用操作3.1压缩机的空负荷运转3.2 压缩机的管路吹洗3.3 负荷试运转3.4 压缩机正常工艺运转4、压缩机的正常使用操作4.1准备、启动、看管、停车操作方法4.2压缩机运行巡检内容4.3压缩机操作安全注意事项5、压缩机主要零部件装配后的几何精度6. 压缩机主要配合部位装配间隙7.压缩机控制测量仪表一览表第 1 页1、总则1.1编制说明为熟练操作、使用聚丙烯装置乙烯压缩机，特编制本操作规程。
