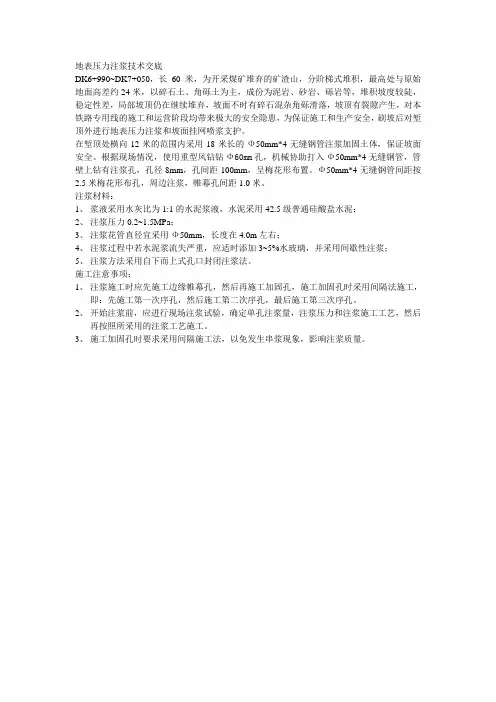

地表压力注浆技术交底
DK6+990~DK7+050，长60米，为开采煤矿堆弃的矿渣山，分阶梯式堆积，最高处与原始地面高差约24米，以碎石土、角砾土为主，成份为泥岩、砂岩、砾岩等，堆积坡度较陡，稳定性差，局部坡顶仍在继续堆弃，坡面不时有碎石混杂角砾滑落，坡顶有裂隙产生，对本铁路专用线的施工和运营阶段均带来极大的安全隐患，为保证施工和生产安全，刷坡后对堑顶外进行地表压力注浆和坡面挂网喷浆支护。

在堑顶处横向12米的范围内采用18米长的Ф50mm*4无缝钢管注浆加固土体，保证坡面安全。

根据现场情况，使用重型风钻钻Ф60mm孔，机械协助打入Ф50mm*4无缝钢管，管壁上钻有注浆孔，孔径8mm，孔间距100mm，呈梅花形布置。

Ф50mm*4无缝钢管间距按2.5米梅花形布孔，周边注浆，帷幕孔间距1.0米。

注浆材料：
1、浆液采用水灰比为1:1的水泥浆液，水泥采用42.5级普通硅酸盐水泥；
2、注浆压力0.2~1.5MPa；
3、注浆花管直径宜采用Ф50mm，长度在4.0m左右；
4、注浆过程中若水泥浆流失严重，应适时添加3~5%水玻璃，并采用间歇性注浆；
5、注浆方法采用自下而上式孔口封闭注浆法。

施工注意事项：
1、注浆施工时应先施工边缘帷幕孔，然后再施工加固孔，施工加固孔时采用间隔法施工，
即：先施工第一次序孔，然后施工第二次序孔，最后施工第三次序孔。

2、开始注浆前，应进行现场注浆试验，确定单孔注浆量，注浆压力和注浆施工工艺，然后
再按照所采用的注浆工艺施工。

3、施工加固孔时要求采用间隔施工法，以免发生串浆现象，影响注浆质量。

一、交底对象全体参与注浆堵漏施工的人员，包括施工人员、监理人员、管理人员等。

二、交底目的为确保注浆堵漏施工过程中的安全，提高施工质量，特制定本安全技术交底。

三、交底内容1. 施工现场安全管理（1）进入施工现场的人员必须按规定佩戴安全帽、安全带、防护眼镜、防尘口罩等劳动保护用品。

（2）施工现场应设置明显的安全警示标志，如：“高压危险”、“禁止靠近”、“注意安全”等。

（3）施工现场应保持整洁，物料堆放整齐，通道畅通，防止人员滑倒、绊倒。

2. 临时用电安全（1）临时用电必须符合国家相关标准，一机、一闸、一漏、一箱制。

（2）电线、电缆必须按照规定挂设整齐，严禁拖地、浸水，破皮等缺陷必须进行包扎处理。

（3）拆接线路（用电器）必须由专职电工操作，严禁非操作人员操作。

3. 注浆设备安全（1）注浆设备应定期检查、保养，确保设备完好、安全。

（2）注浆过程中，操作人员应密切关注设备运行状态，发现异常情况立即停止作业，及时排除故障。

4. 注浆材料安全（1）注浆材料应按照规定储存、运输，防止泄露、污染。

（2）注浆材料使用过程中，操作人员应佩戴防护手套、防护眼镜等，防止材料对人体造成伤害。

5. 注浆作业安全（1）注浆前，应检查注浆管道、阀门、接头等连接部件，确保连接牢固、无泄漏。

（2）注浆过程中，应密切关注压力表变化，防止压力过高导致管道爆裂。

（3）注浆作业人员应保持沟通，确保作业安全。

（4）注浆结束后，应先卸压再拆卸管路、接头，严禁在注浆过程中或未卸压的情况下进行拆卸。

6. 应急措施（1）如发生人员受伤，应立即停止作业，进行现场急救，并及时拨打急救电话。

（2）如发生设备故障，应立即停止作业，排除故障。

（3）如发生泄漏、污染等情况，应立即采取措施，防止事故扩大。

四、交底要求1. 施工单位应将本安全技术交底内容向所有施工人员进行详细讲解，确保施工人员了解并掌握安全操作规程。

2. 施工人员应认真听取安全技术交底，严格遵守操作规程，确保施工安全。

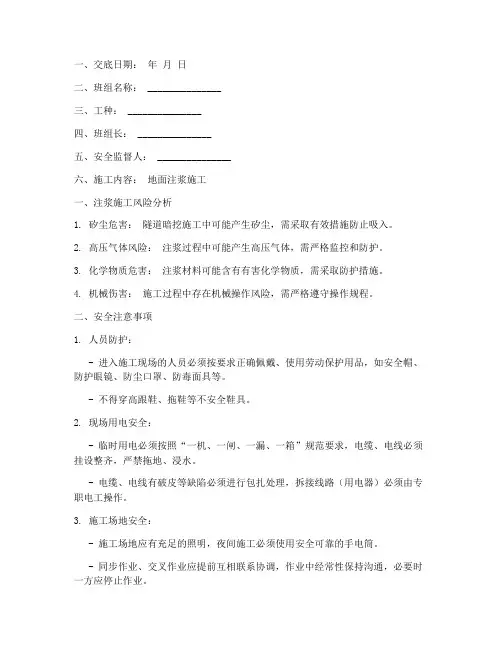

一、交底日期：年月日二、班组名称： _______________三、工种： _______________四、班组长： _______________五、安全监督人： _______________六、施工内容：地面注浆施工一、注浆施工风险分析1. 矽尘危害：隧道暗挖施工中可能产生矽尘，需采取有效措施防止吸入。

2. 高压气体风险：注浆过程中可能产生高压气体，需严格监控和防护。

3. 化学物质危害：注浆材料可能含有有害化学物质，需采取防护措施。

4. 机械伤害：施工过程中存在机械操作风险，需严格遵守操作规程。

二、安全注意事项1. 人员防护：- 进入施工现场的人员必须按要求正确佩戴、使用劳动保护用品，如安全帽、防护眼镜、防尘口罩、防毒面具等。

- 不得穿高跟鞋、拖鞋等不安全鞋具。

2. 现场用电安全：- 临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。

- 电缆、电线有破皮等缺陷必须进行包扎处理，拆接线路（用电器）必须由专职电工操作。

3. 施工场地安全：- 施工场地应有充足的照明，夜间施工必须使用安全可靠的手电筒。

- 同步作业、交叉作业应提前互相联系协调，作业中经常性保持沟通，必要时一方应停止作业。

4. 设备安全：- 经常性检查施工中所有设备，保持设备的完好和安全。

- 高压水管管路/接头等要保持完好，防止滑脱或破裂伤人。

5. 注浆作业安全：- 注浆前先卸压才能拆卸管路/接头，严禁在注浆过程中或没有卸压的情况下进行拆卸管路/接头等作业。

- 拆卸时注意防止浆液溅入眼睛或口中，一旦溅入，应立即用清水冲洗。

- 倒水泥的作业人员要佩戴防尘口罩和浸塑手套。

6. 防滑防跌：- 施工现场有积水和淤泥等，作业时注意防滑跌。

7. 文明施工：- 做好现场的文明施工，物品摆放应整齐有序。

泥浆、污水等必须按施工技术交底处理，严禁随意排放污染环境。

8. 安全联防：- 现场施工人员应做好自防、互防、联防，避免安全事故发生。

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工内容：注浆地基加固5. 施工时间：____________________二、安全技术交底1. 人员要求（1）所有进入施工现场的人员必须经过安全技术培训，具备一定的安全意识。

（2）施工人员应按照国家相关安全法规和施工规范操作，严格遵守操作规程。

（3）施工人员应持证上岗，不得酒后上岗。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如：危险区域、施工重地、禁止通行等。

（2）施工现场应设置安全通道，保证施工人员安全通行。

（3）施工现场应设置消防设施，如：灭火器、消防沙、消防水等。

（4）施工现场应设置临时照明设施，确保夜间施工安全。

3. 施工设备安全（1）施工设备应定期检查、保养，确保设备运行正常。

（2）设备操作人员应熟悉设备性能和操作规程，严格按照设备说明书操作。

（3）设备操作人员应佩戴防护用品，如：安全帽、防护眼镜、防护手套等。

4. 施工材料安全（1）施工材料应按照国家相关标准和规范采购，确保材料质量。

（2）施工材料应妥善保管，避免受潮、变质、损坏。

（3）施工材料应分类存放，标识清晰。

5. 施工过程安全（1）施工前，应进行现场勘察，了解地质、水文等条件，制定合理的施工方案。

（2）施工过程中，应密切关注施工质量，发现问题时及时采取措施。

（3）施工过程中，应严格按照施工图纸和技术规范进行施工，确保施工质量。

（4）施工过程中，应加强现场管理，防止安全事故发生。

6. 应急措施（1）发生安全事故时，应立即启动应急预案，组织人员进行救援。

（2）施工过程中，应配备必要的安全防护设施和急救用品。

（3）施工人员应掌握急救知识和技能，提高应急处置能力。

三、交底内容1. 交底人：____________________2. 交底时间：____________________3. 交底地点：____________________4. 交底内容：（1）工程概况及施工要求；（2）施工设备、材料、人员安全要求；（3）施工现场安全措施；（4）施工过程安全注意事项；（5）应急措施及处置方法。

一、工程概况1. 工程名称：[工程名称]2. 施工单位：[施工单位名称]3. 施工地点：[施工地点]4. 施工内容：地面塌陷注浆加固5. 施工期限：[施工期限]二、交底内容1. 安全意识教育- 所有进入施工现场的人员必须具备基本的安全意识和自我保护能力。

- 施工人员应熟悉并遵守国家有关安全生产的法律、法规和标准。

2. 个人防护用品- 施工人员必须正确佩戴安全帽、防尘口罩、防护眼镜、防滑鞋等劳动保护用品。

- 高空作业人员必须佩戴安全带，并确保安全带正确连接。

3. 施工现场安全措施- 施工现场应设置明显的安全警示标志，包括地面塌陷危险区域、高压区域等。

- 地面塌陷区域应设立围栏，并安排专人看守，禁止无关人员进入。

- 施工现场应保持整洁，不得堆放杂物，确保通道畅通。

4. 临时用电安全- 临时用电必须按照“一机、一闸、一漏、一箱”规范要求进行。

- 电缆、电线必须挂设整齐，严禁拖地、浸水，电线电缆有破皮等缺陷必须进行包扎处理。

- 拆接线路（用电器）必须由专职电工操作，严禁非操作人员操作。

5. 注浆作业安全- 注浆前应对注浆设备进行检查，确保设备完好、运行正常。

- 注浆过程中应密切关注压力表变化，发现异常情况立即停止注浆，查明原因并采取措施后才能继续施工。

- 注浆时，无关人员应远离注浆接口处，防止压浆管爆裂伤人。

- 拆卸管路/接头时，注意防止浆液溅入眼睛或口中，一旦溅入，应立即用清水冲洗。

6. 环境保护- 泥浆、污水等必须按施工技术交底处理，严禁随意排放污染环境。

- 施工现场应做好文明施工，物品摆放应整齐有序。

7. 应急预案- 制定地面塌陷注浆作业的应急预案，包括人员疏散、急救措施等。

- 定期组织应急演练，提高施工人员应对突发事件的能力。

三、交底要求1. 本安全技术交底应由施工单位负责人组织，对所有施工人员进行详细讲解。

2. 施工人员应认真听取安全技术交底，并签字确认。

3. 施工单位应定期对施工人员进行安全教育和培训，确保施工人员掌握必要的安全知识和技能。

一、交底目的为确保注浆钻孔施工过程中的安全，预防事故发生，特进行安全技术交底。

本交底适用于所有参与注浆钻孔施工的人员。

二、交底内容1. 人员安全1.1 进入施工现场的人员必须按要求正确佩戴、使用劳动保护用品，包括安全帽、防护眼镜、防尘口罩、手套等。

1.2 作业人员必须经过专业培训，熟悉注浆钻孔操作规程和安全知识，并持有相应的操作资格证书。

1.3 严禁酒后作业，禁止疲劳作业。

2. 设备安全2.1 所有设备必须符合国家安全标准，并定期进行检修和维护。

2.2 钻机、泵、搅拌机等设备在启动前应检查其完好性，确保无故障。

2.3 电缆、电线必须挂设整齐，严禁拖地、浸水。

电线电缆有破皮等缺陷必须进行包扎处理。

3. 施工场地安全3.1 施工场地应有充足的照明，夜间施工时必须使用安全可靠的照明设备。

3.2 临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。

3.3 施工场地应保持整洁，及时清理施工垃圾，防止滑倒事故发生。

4. 操作规程4.1 钻孔施工前，必须对钻孔位置进行勘查，确认无地下管线、电缆等设施。

4.2 钻孔过程中，操作人员应密切注意钻机状态，发现异常情况立即停止作业。

4.3 注浆过程中，应严格按照设计要求进行，控制注浆压力和流量，防止浆液溢出。

4.4 注浆结束后，应立即卸压，待浆液固化后再进行拆卸管路。

5. 应急处理5.1 发现火灾、触电、中毒等紧急情况，应立即停止作业，采取相应措施进行处置。

5.2 遇到突发事故，应立即启动应急预案，组织人员进行救援。

三、交底要求1. 施工单位应将本安全技术交底内容传达给所有施工人员。

2. 施工人员应认真学习并严格遵守安全技术交底内容。

3. 施工单位应定期对施工人员进行安全技术培训，提高其安全意识和操作技能。

四、交底人（签字）：五、接受人（签字）：六、日期：七、备注：1. 本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。

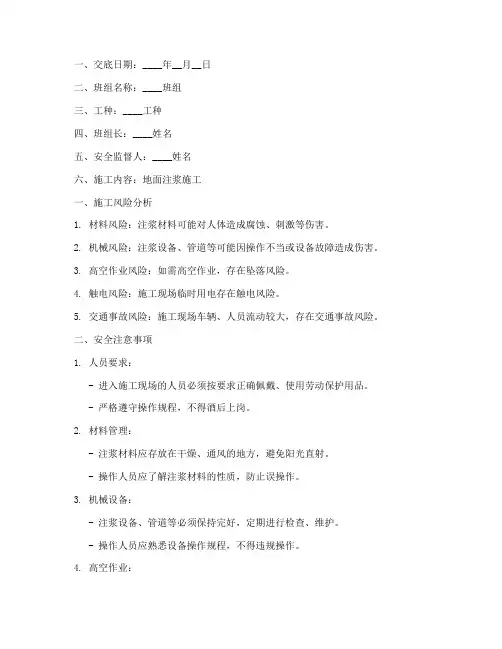

一、交底日期：____年__月__日二、班组名称：____班组三、工种：____工种四、班组长：____姓名五、安全监督人：____姓名六、施工内容：地面注浆施工一、施工风险分析1. 材料风险：注浆材料可能对人体造成腐蚀、刺激等伤害。

2. 机械风险：注浆设备、管道等可能因操作不当或设备故障造成伤害。

3. 高空作业风险：如需高空作业，存在坠落风险。

4. 触电风险：施工现场临时用电存在触电风险。

5. 交通事故风险：施工现场车辆、人员流动较大，存在交通事故风险。

二、安全注意事项1. 人员要求：- 进入施工现场的人员必须按要求正确佩戴、使用劳动保护用品。

- 严格遵守操作规程，不得酒后上岗。

2. 材料管理：- 注浆材料应存放在干燥、通风的地方，避免阳光直射。

- 操作人员应了解注浆材料的性质，防止误操作。

3. 机械设备：- 注浆设备、管道等必须保持完好，定期进行检查、维护。

- 操作人员应熟悉设备操作规程，不得违规操作。

4. 高空作业：- 高空作业人员必须佩戴安全带，作业区域应设置安全防护设施。

- 作业前应检查作业平台、脚手架等设施的安全性。

5. 临时用电：- 临时用电必须按照规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。

- 电箱、开关箱应安装牢固，设置地点应平坦并高出地面，其附近不得堆放杂物。

6. 交通管理：- 施工现场车辆、人员流动较大，应设置明显的交通标志，并加强交通疏导。

- 严禁酒后驾驶、超速行驶。

三、应急措施1. 人员伤害：- 发生人员伤害事故时，立即组织人员进行救治，并拨打急救电话。

- 同时，保护好事故现场，等待相关部门处理。

2. 设备故障：- 发生设备故障时，立即停止操作，切断电源，防止事故扩大。

- 同时，通知维修人员进行维修。

3. 火灾事故：- 发生火灾事故时，立即组织人员进行灭火，并拨打火警电话。

- 同时，组织人员疏散，确保人员安全。

四、安全交底人：____姓名五、旁站监理：____姓名六、日期：____年__月__日七、接受人（全员）签字：（以下为接受人签字区）注：本模板仅供参考，具体交底内容应根据实际施工情况进行调整。

地表注浆加固现对塌方地表采取深层注浆加固，控制地表下降，保护上水管，加强塌方土体强度，确保洞内处理能安全顺利进行。

一、施工前期准备为了注浆顺利完成，准备好钻孔、注浆机械设备及相关材料，并做好暴雨应急排水措施。

二、注浆施工工艺1．孔位布置及孔深本区重点为保护上水管，固在上水管两侧30-40cm 各布1排桩，深20-22m （1、2排），按三角形排列，其它塌陷区域按1・5x1.5m 梅花型布置，孔深在隧道中线即拱顶处为17-18m （4、5排），边墙处为18-20m （3、6排），7排孔深22m 。

孔深可在钻进中依实际情况可有适量改变。

辅道7袖阀管 j-一一一-双浆孔 6X \ 2.成孔 成孔采用钻机成孔，开孔径为屮130mm ，在孔深2-3m 时换径屮90mm ，直到终孔。

采用膨润性粘土泥浆护壁。

成孔前确认点位及检查孔位布置图袖阀管双浆孔 「1 d in5孔底注 °\单浆孔 rr ■c■;■—,1 人行道7」/m 小绿化带_£ in -o'：- Xn □GC ■■I -二钻机水平和钻杆垂直度。

以免影响注浆效果及钻到水管及地下管线。

对于上水管侧两排及绿化带一排注浆采用二次加密注浆，成孔分三序完成，如图a;其他部位孔采用一次加密注浆，成孔分二序完成，如图b。

因此成孔加页序按注浆次序成孔。

二次加密注浆一次加密注浆IIIIIIIIIIIIII单排孔成孔顺序图在成孔中应随时观察有无异常现象，如遇护壁液漏渗漏过快，应停止泥浆护壁，采用干钻；如遇其它异常应联系现场技术人员解决。

在孔深达到设计深度或钻进困难且已快达到设计深度时可终孔，并准确记录孔深，停止钻进。

在成孔中及成孔后应随时注意孔口及孔壁的保护。

对于要求按袖阀管工艺注浆的工序按下列程序严格执行。

3．浇注套壳料成孔后应立即进行套壳料的配制及浇注。

套壳料采用水泥和粘土粉配制，配制比例为水灰比1:1，水泥和粘土粉比例为1:1--1:2。

一、交底目的为确保压力注浆机操作人员的安全，防止安全事故的发生，特制定本安全技术交底。

二、交底对象所有参与压力注浆机操作、维护及管理人员。

三、交底内容1. 安全操作规程（1）操作人员必须经过专业培训，熟悉压力注浆机的结构、性能、操作方法及维护保养知识。

（2）操作前，必须对压力注浆机进行全面检查，确保设备处于良好状态。

（3）操作过程中，严格遵守以下规定：- 穿戴好安全帽、防护眼镜、防尘口罩等个人防护用品。

- 严禁酒后、疲劳上岗。

- 操作时，注意观察压力表、流量计等仪表，确保注浆压力、流量等参数在正常范围内。

- 严禁在注浆过程中随意调整压力、流量等参数。

- 操作过程中，注意周围环境，防止误操作造成事故。

- 操作结束后，关闭电源，切断水源，清理现场。

2. 设备维护与保养（1）定期对压力注浆机进行维护保养，确保设备正常运行。

（2）定期检查设备各部件的磨损情况，及时更换损坏的部件。

（3）保持设备清洁，防止灰尘、杂物进入设备内部。

（4）定期检查液压系统、电气系统等，确保系统正常运行。

3. 安全注意事项（1）操作过程中，注意防止高压浆液喷溅，造成人员伤害。

（2）操作过程中，严禁将手、脚伸入注浆管、压力表等部位。

（3）操作过程中，严禁将压力注浆机放置在倾斜、不平的地面。

（4）操作过程中，严禁在设备附近堆放杂物。

（5）操作过程中，严禁在设备运行时进行检修、维护。

4. 应急处理（1）如发现设备异常，立即停止操作，切断电源，切断水源。

（2）如发生人员伤害，立即采取急救措施，并立即报告相关部门。

（3）如发生设备损坏，立即停止操作，切断电源，切断水源，并及时联系维修人员进行维修。

四、交底要求1. 所有操作人员必须认真学习并掌握本安全技术交底内容。

2. 操作人员必须严格遵守安全操作规程，确保自身及他人安全。

3. 定期对操作人员进行安全教育培训，提高安全意识。

4. 定期对压力注浆机进行安全检查，确保设备安全运行。

五、附件1. 压力注浆机操作手册2. 压力注浆机维护保养手册六、交底人：（姓名）七、旁站监理：（姓名）八、日期：（年月日）九、接受人（全员）签字：（签名）注：本模板仅供参考，具体内容可根据实际情况进行调整。
