安防监控系统简介安防监控系统是一种基于先进科技的实时监控和预警方法，旨在确保人员和财产的安全。
本文将介绍安防监控系统的基本原理、主要组成部分以及其在现代社会中的应用。
一、安防监控系统的基本原理安防监控系统的基本原理是通过安装在特定区域的摄像头、传感器等设备，对目标进行实时监控，并将监控画面传输到中央控制中心或监控平台。
监控中心通过图像处理、数据分析等技术手段，对异常情况进行及时分析和报警。
二、安防监控系统的主要组成部分1. 摄像头：摄像头是安防监控系统中最基础的组成部分。
它用于拍摄、录制监控目标的画面，并将图像传输到监控中心。
现代摄像头已具备高清晰度、夜视、广角等功能，能够更好地满足监控需求。
2. 录像设备：录像设备是安防监控系统中用于存储监控画面的设备。
常见的录像设备包括硬盘录像机（DVR）和网络录像机（NVR）。
它们能够将监控画面进行压缩和存储，以备后续查阅或取证。
3. 中央控制中心/监控平台：中央控制中心是安防监控系统的核心部分，用于集中管理和控制整个系统。
通过中央控制中心，监控人员可以实时查看监控画面、进行数据分析、发出报警信号等。
4. 报警设备：报警设备是安防监控系统中用于报警的装置。
当监控设备检测到异常情况（如入侵、火灾等），报警设备会及时发出警报，通知相关人员采取紧急措施。
三、安防监控系统在现代社会中的应用1. 公共场所安全：安防监控系统在银行、商场、车站、机场等公共场所的安全防范中发挥着重要作用。
它能够通过对监控画面的实时观察，及时发现和阻止各类违法犯罪活动，确保公众的人身安全和财产安全。
2. 社区安全：安防监控系统在小区、住宅区等社区的安全防控中发挥着重要作用。
通过安装摄像头和报警设备，可有效预防入室盗窃、纠纷等事件，并通过实时监控和报警机制，提供紧急救援和调查追踪的依据。
3. 工地监管：在施工工地的监管中，安防监控系统可以实时监控工人的工作状态和工地情况，及时发现并修正潜在的安全隐患，确保工程质量和人员安全。
监控传输知识点总结一、监控传输的概念监控传输是指通过网络或传输介质传送监控信号，实现监控目标的监视和控制。
监控传输通常涉及视频、音频、数据等信息的传输，是监控系统中至关重要的一环。
二、监控传输的应用1.监控系统监控系统是利用摄像头、传感器等设备对目标进行实时监视和控制的系统。
监控传输是监控系统的核心环节，通过监控传输，监控中心可以实时获取到监控目标的信息，进行监视和控制。
2.安防领域在安防领域，监控传输主要是指通过视频传输，实现对重要场所、重要设施等的实时监控。
通过监控传输，安防人员可以及时发现问题，采取相应的措施，保障人员和财产的安全。
3.工业控制在工业控制领域，监控传输通常涉及对温度、湿度、压力、液位等参数的实时监控和传输。
通过监控传输，工程师可以及时了解设备运行状态，预防故障发生，提高生产效率。
4.交通管理在交通管理领域，监控传输主要是指利用视频传输对交通路口、高速公路、停车场等进行监控，实现交通情况的实时监测和管理。
通过监控传输，交通管理部门可以及时采取交通管制措施，提升交通效率，保障交通安全。
5.医疗领域在医疗领域，监控传输主要是指利用监控摄像头对医院的重要区域进行实时监控，确保医院的安全和秩序。
同时，监控传输也可以用于远程医疗，通过网络传输医疗图像和数据，实现医生与患者之间的远程诊疗。
三、监控传输的技术1.视频传输视频传输是监控传输中的重要技术手段之一。
目前，常用的视频传输技术包括模拟视频传输、数字视频传输和IP视频传输。
模拟视频传输通过传统的同轴电缆传输视频信号，数字视频传输通过网络或数字加密传输视频信号，IP视频传输则是利用IP网络传输视频信号。
2.音频传输音频传输是监控系统中另一个重要的传输方式。
通常使用模拟音频传输和数字音频传输两种方式。
模拟音频传输通过同轴电缆或双绞线传输模拟音频信号，数字音频传输则是通过数字编解码器和数字传输介质传输音频信号。
3.数据传输数据传输是监控系统中的另一重要传输方式，用于传输监控目标的信息数据。
安防监控系统知识手册安防监控系统一般由下面五道防线组成：第一道安全防线：由周界防范报警系统构成，以防范翻围墙和周边进入社区的非法入侵者。
采用感应线缆或主动红外线对射器。
第二道安全防线：由社区监控系统构成，对出入社区和主要通道上的车辆，人员及重点设施进行监控管理。
配合小区报警系统和周界防护系统对现场情况进行监控记录，提高报警响应效率。
第三道安全防线：由保安巡逻管理系统构成，通过住宅区保安人员对住宅区内可疑人员、事件进行监管。
配合电子巡更系统，确保保安人员的巡逻到位，实现小区物业的严格管理。
第四道安全防线：由联网型楼寓可视对讲系统构成，可将闲杂人员拒之梯口外，防止外来人员四处游串。
第五道安全防线：由家庭防盗报警系统构成，这也是整个安全防范系统络最重要的一环，也是最后一个环节。
当有窃贼非法入侵住户家或发生如煤气泄漏、火灾、老人急病等紧急事件时，通过安装在户内的各种电子探测器自动报警，接警中心将在数十秒内获得警情消息，为此迅速派出保安或救护人员赶往住户现场进行处理。
选择设备的线材要受到那些因素的影响？弱点工程在敷设线路前，要根据前端与终端控制设备的参数要求来选折线材。
通常，要考虑到设备允许的电压损失范围、频率特性、机械强度、敷设环境等因素。
弱电系统的工程商经常忽略了线路压降的问题，尤其是在计算系统的容量和线路的载流量时，常常忽略了设备动态因素的影响，至使设备的可*性受到了一定的影响。
例如：以12伏摄像机为例，彩色摄像机的工作为电流为350mA左右，黑白摄像机的工作电流为150mA,如果以12v直流供电，在一条较长的线路上带多个负载，大家会看到越到末端的摄像机图像效果越差。
这就是由于选折的导线截面积太细，线路压降大所至。
再如，美国迪信的小区总线式报警系统，在它的的总线上要载上几十乃至上百个家庭控制分机，如果没有充分考虑到线路的电抗压降，到了系统末端的电压降叠加值就会很大，至使系统无法正常的工作。
在通常的情况下，线路长度越长，线路上的分布电阻、电容和电感就较大，并在系统上叠加出了很多的干扰成份，至使机器的运行效果既不好又不稳定。

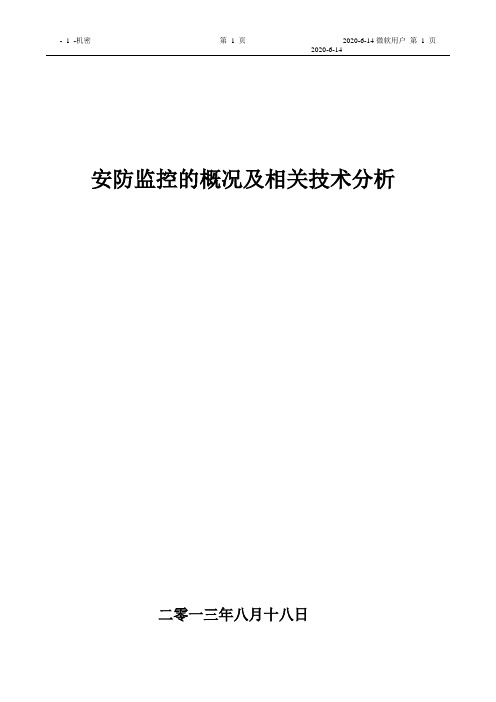

安防监控的概况及相关技术分析二零一三年八月十八日安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。
它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。
同时报警系统设备对非法入侵进行报警，产生的报警型号输入报警主机，报警主机触发监控系统录像并记录。
以下是就技术方面对安防监控进行分析。
一、前端部分前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。
主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、BSV液晶拼接屏、数字扫描器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。
摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。
电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。
温度、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。
云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。
解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。
二、传输部分这里介绍的传输部分主要由同轴电缆组成。
传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。
三、控制部分该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。
它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。
控制部分是实现报警和录像记录进行联动的关键部分。
四、电视墙显示部分该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。
安防系统是一门被人们日益重视的新兴专业，就目前发展看，应用普及越来越广，科技含量越来越高。
几乎所有高新科技都可促进其发展，尤其是信息时代的来临，更为该专业发展提供契机。
但就监控业界而言，系统组成一直没得到明确的划分，这使工程商和用户之间谈到安防监控系统时沟通很不方便。
对于安防系统，根据系统各部分功能的不同，我们将整个安防监控系统划分为七层——表现层、控制层、处理层、传输层、执行层、支撑层、采集层。
当然，由于设备集成化越来越高，对于部分系统而言，某些设备可能会同时以多个层的身份存在于系统中。
一. 表现层表现层是我们最直观感受到的，它展现了整个安防监控系统的品质。
如监控电视墙、监视器、高音报警喇叭、报警自动驳接电话等等都属于这一层。
二. 控制层控制层是整个安防监控系统的核心，它是系统科技水平的最明确体现。
通常我们的控制方式有两种——模拟控制和数字控制。
模拟控制是早期的控制方式，其控制台通常由控制器或者模拟控制矩阵构成，适用于小型局部安防监控系统，这种控制方式成本较低，故障率较小，但对于中大型安防监控系统而言，这种方式就显得操作复杂且无任何价格优势了，这时我们更为明智的选择应该是数字控制。
数字控制是将工控计算机作为监控系统的控制核心，它将复杂的模拟控制操作变为简单的鼠标点击操作，将巨大的模拟控制器堆叠缩小为一个工控计算机，将复杂而数量庞大的控制电缆变为一根串行电话线。
它将中远程监控变为事实、为 Internet远程监控提供可能。
但数字控制也不是那么十全十美，控制主机的价格十分昂贵、模块浪费的情况、系统可能出现全线崩溃的危机、控制较为滞后等等问题仍然存在。
三. 处理层处理层或许该称为音视频处理层，它将由传输层送过来的音视频信号加以分配、放大、分割等处理，有机的将表现层与控制层加以连接。
音视频分配器、音视频放大器、视频分割器、音视频切换器等等设备都属于这一层。
四. 传输层传输层相当于安防监控系统的血脉。
在小型安防监控系统中，我们最常见的传输层设备是视频线、音频线，对于中远程监控系统而言，我们常使用的是射频线、微波，对于远程监控而言，我们通常使用Internet这一廉价载体。
传输系统智能安防概述传输系统的作用是将视频监控系统的前、后端设备可靠的连接起来。
传输的信号有音、视频信号和控制信号。
常用的传输线缆有同轴电缆、双绞线和光纤。
传输方式有视频基带传输、宽频共缆传输、网络传输和无线传输等。
目 录01 020304 0506v（1）同轴电缆分类：射频同轴电缆和视频同轴电缆应用：通常用于有线电视传播，视频电缆则是目前视频监控系统应用最广的传输线。
v（2）同轴电缆传输视频基带信号带信号不作任何处理，直接通过同轴电缆传输模拟信号，摄像机与画面分割器之间用视频线直接连接。
优点：在短距离传输图像信号损失小，造价低廉。
缺点：传输距离短,当传输距离300m以上时，高频分量衰减较大，信噪比下降，图像质量变劣。
v（3）宽频共缆传输宽频共缆传输（又称为射频传输），是相对于采用视频基带传输而言，适用于点散、远距离的监控系统。
（400~3000m）。
宽带共缆传输框图：混频v（1）双绞线双绞线有两根互相绝缘的铜导线按一定密度和方向互相扭绞在一起而成。
双绞线能传送较好的图像信号，具有较强的抗干扰能力。
双绞线是综合布线工程中最常用的一种传输介质。
v（2）双绞线视频传输器视频信号是一种非平衡方式的视频基带信号，而双绞线是一种平衡传输方式的线缆，不能简单用双绞线直接传输视频信号必须先把视频信号转换成平衡信号，在符合双绞线的传输模式后，才能使用双绞线传输。
双绞线传输器结构图v 1）无源视频传输器。
结构简单，它起到平衡/非平衡转换的作用。
使用无源转换器，成本低廉，抗干扰能力较弱，传输距离有限（一般传输距离可达200m）。
无源双绞线视频传输器双绞线传输器链接图v 视频传输器分无源视频传输器和有源视频传输器两种摄像机发送器接收器监视器视频线视频线双绞线v2）有源视频传输器有源视频传输器它具有放大和频率均衡处理功能，需要向传输器提供直流电源。
有源视频传输器的传输距离一般可达1000~1500m。
有源视频传输器v 3）双绞线传输器的选用传输距离不超过200m，可以选用无源收发器；距离在1000m内，可以选用前端无源发送器，后端配置有源接收器；传输距离在1000m以上，应将有源发送器和有源接收器配套使用。
引言:安防监控系统是现代社会中至关重要的一部分，它为用户提供了对各种安全事件的实时监控和记录功能。
在上一篇文章中，我们介绍了安防监控系统的基本原理和组成部分。
在本篇文章中，我们将深入探讨安防监控系统的更多知识，包括录像存储技术、高清摄像机、远程监控以及智能分析技术。
概述：正文内容：1.录像存储技术1.1.数字录像机(DVR)：介绍DVR的工作原理、存储容量、录像质量以及实时监控功能。
1.2.网络视频录像机（NVR）：介绍NVR的特点，如网络连接、高清视频传输和存储容量的扩展性。
1.3.存储介质：讨论硬盘、固态存储器和云存储在安防监控系统中的应用。
2.高清摄像机2.1.分辨率：解释分辨率的概念和重要性，介绍高清摄像机的常见分辨率和应用场景。
2.2.码流压缩技术：介绍H.264、H.265等常用的视频压缩编码标准，以及它们对于存储和传输性能的影响。
2.3.图像传感器：讨论CCD和CMOS传感器的优点和缺点，以及它们对图像质量的影响。
2.4.低照度性能：解释低照度性能的重要性，介绍具有强大低照度性能的高清摄像机的应用领域。
3.远程监控3.1.远程访问技术：介绍通过互联网远程访问安防监控系统的方法，包括动态域名解析（DDNS）和虚拟专用网络（VPN）。
3.2.移动监控：介绍使用智能方式和平板电脑进行移动监控的技术和应用场景。
3.3.云监控：讨论云监控的概念和优势，包括无需部署服务器和可扩展的存储容量。
4.智能分析技术4.1.运动侦测：介绍基于像素变化和物体移动的运动侦测技术，并讨论其在安防监控系统中的应用。
4.2.人脸识别：讨论人脸识别技术的原理和应用，包括人脸库的建立和实时识别。
4.3.对象计数：介绍通过计算进入和离开某一区域的对象数量来实现对人流、车流等的监测和计数。
5.安全防护设备5.1.报警系统：讨论通过声音、光线、震动等方式发出警报以及与监控系统的集成。
5.2.防雷、防水、防尘设计：介绍安防摄像机和其他设备的防护设计，确保其在恶劣环境中的可靠性。
安防监控系统的组成安防监控系统是一门被人们日益重视的新兴专业，就目前发展看，应用普及越来越广，科技含量越来越高。
几乎所有高新科技都可促进其发展，尤其是信息时代的来临，更为该专业发展提供契机。
但就监控业界而言，系统组成一直没得到明确的划分，这使工程商和用户之间谈到安防监控系统时沟通很不方便。
对于安防监控系统，根据系统各部分功能的不同，我们将整个安防监控系统划分为七层——表现层、控制层、处理层、传输层、执行层、支撑层、采集层。
当然，由于设备集成化越来越高，对于部分系统而言，某些设备可能会同时以多个层的身份存在于系统中。
一 . 表现层表现城是我们最直观感受到的，它展现了整个安防监控系统的品质。
显示设备（可以是普通的电视机、专业监视器，也可以是显示器和 / 或其他设备如投影机、组合大屏幕如监控电视墙）、高音报警喇叭、报警自动驳接电话等等都属于这一层。
二. 控制层控制层是整个安防监控系统的核心，它是系统科技水平的最明确体现。
通常我们的控制方式有两种——模拟控制和数字控制。
模拟控制是早期的控制方式，其控制台通常由控制器或者模拟控制矩阵构成，适用于小型局部安防监控系统，这种控制方式成本较低，故障率较小。
但对于中大型安防监控系统而言，这种方式就显得操作复杂且无任何价格优势了，这时我们更为明智的选择应该是数字控制。
数字控制是将工控计算机作为监控系统的控制核心，它将复杂的模拟控制操作变为简单的鼠标点击操作，将巨大的模拟控制器堆叠缩小为一个工控计算机，将复杂而数量庞大的控制电缆变为一根串行电话线。
它将中远程监控变为事实、为Internet 远程监控提供可能。
但数字控制也不是那么十全十美，控制主机的价格十分昂贵、模块浪费的情况、系统可能出现全线崩溃的危机、控制较为滞后等等问题仍然存在。
在智能建筑中，闭路电视系统中的信息量与信息处理的工作量都很大，因此基控制台的操作一般都采用了计算机系统，以用户软件编程的全键盘方式来完成驱动云台巡视、视频切换、报警处理、设备状态自检等工作。

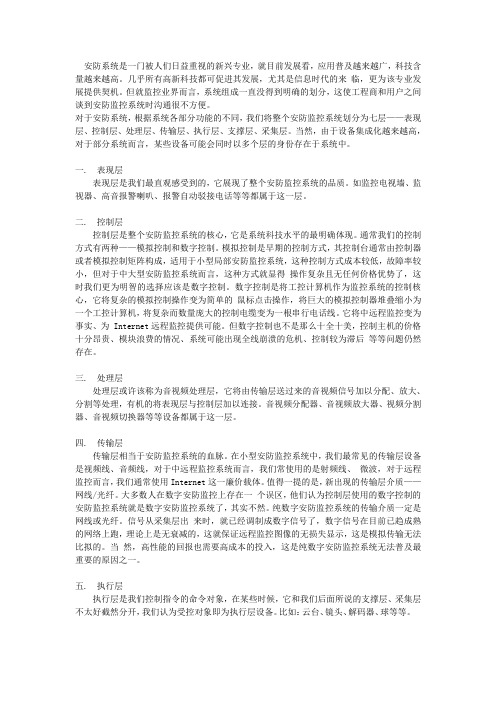

安防监控零碎是一门被人们日益注重的新兴专业，就现在开展看，运用遍及越来越广，科技含量越来越高。
简直一切高新科技都可增进其开展，尤其是信息时期的降临，更为该专业开展供给契机。
但就监控业界而言，零碎构成不断没掉掉明确的分别，这使工程商跟用户之间谈到安防监控零碎时相同非常不便利。
关于安防监控零碎，依照零碎各部分功用的差别，咱们将全部安防监控系统分别为七层——表示层、操纵层、处置层、传输层、履行层、支持层、收罗层。
所以，因为装备集成化越来越高，关于部分零碎而言，某些装备能够会同时以多个层的身份存在于零碎中。
一.表示层表示城是咱们最直不雅感遭到的，它展示了全部安防监控零碎的质量。
如监控电视墙、监督器、低音报警喇叭、报警主动驳接等等都属于这一层。
二.操纵层操纵层是全部安防监控零碎的中心，它是零碎科技程度的最明白表白。
通常咱们的操纵方法有两种——模仿操纵跟数字操纵。
模仿操纵是晚期的操纵方式，其操纵台平日由操纵器或者模仿操纵矩阵形成，实用于小型部分安防监控系统，这种操纵方法本钱较低，毛病率较小。
但关于中年夜型安防监控零碎而言，这种方法就显得操纵庞杂且无任何价钱上风了，这时咱们更为理智的选择应当是数字操纵。
数字操纵是将工控盘算机作为监控零碎的操纵中心，它将庞杂的模仿控制操纵变为庞杂的鼠标点击操纵，将宏年夜的模仿操纵器重叠减少为一个工控盘算机，将庞杂而数目宏年夜的操纵电缆变为一根串行线。
它将中近程监控变为事实、为Internet近程监控供给能够。
但数字操纵也不是那么美中不足，操纵主机的价钱非常昂贵、模块白费的状况、零碎能够呈现全线解体的危急、操纵较为滞后等等咨询题依然存在。
三.处置层处置层或者该称为音视频处置层，它将有传输层送过去的音视频旌旗灯号加以调配、缩小、联系等等处置，无机的将表示层与操纵层加以衔接。
音视频调配器、音视频缩小器、视频联系器、音视频切换器等等装备都属于这一层。
四.传输层传输层相称于安防监控零碎的血脉。
