史密斯壁挂炉采暖系统施工安装规范

燃气壁挂炉安装规范及其运行费用[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】燃气壁挂炉安装规范及其运行费用？【解答】壁挂炉供暖系统安装的不规范、不合理也是严重影响壁挂炉顺利发展的原因之一。

壁挂炉是一种对与其匹配的管路系统要求极高的产品，可以说是一种很娇气的产品，但由于这个行业在中国时间较短，经销商、安装公司、安装人员非常参差不齐，真正做到科学合理安装壁挂炉管路的可以说还不到五成，至少有一半的情况安装出的管道系统不太适应壁挂炉运行和达到最佳效率状态和最利于壁挂炉寿命的状态，主要有以下几类：1、以集中供暖管路和末端的观念和知识来装壁挂炉管路系统；2、用装土暖炉的意识来装壁挂炉管道和末端；3、以装普通燃气热水器的方式来装壁挂炉；4、以装太阳能、厨卫产品、建筑水暖管道的方式来装壁挂炉管路系统。

以上这些安装观念和意识对壁挂炉这些年在中国的发展造成了很大的不利影响和负面的作用。

大量不合格的壁挂炉采暖管路系统在勉强使用。

直到目前小、散、弱的安装公司和三无（无公司、无经营场所、无资质）施工人员大量混杂于分户供暖市场，打一枪换一个地方。

甚至许多号称保50年的地暖安装也大量存在这些情况，需要服务时找不到人，对消费者造成极坏的影响。

那么壁挂炉安装管路系统有什么特别要求呢？最大的要求就是通畅性：壁挂炉水容量小，循环动力小，要求出水回水温差不能大（最大不能超过30℃）。

这就要求系统水阻力要小，水流速要快，末端即时不热，很快连续循环热水马上过来，所以要求安装管道尽量大（6分管以上），拐弯起落尽量少。

壁挂炉管路系统有两怕：一怕管路不干净；二怕管道内夹气。

否则，重则干烧、停机，损伤机器；轻则噪音大、供暖效果不佳和热效低、耗气。

就是这通畅性三个字是过去直至目前很多安装人员尤其是从安装集中供暖、土暖炉转过安装壁挂炉的安装人员很不容易体会的。

加上责任心、素质等更会造成安装壁挂炉时的不规范、不合理现象大量存在。

壁挂炉安装技术交底工程名称交底日期施工单位分项工程名称交底提要壁挂炉安装要求和技术要求交底内容：安装要求：壁挂炉的安装：1、安装时应在壁挂炉的两侧留出15CM的距离，整机底部距离地面150CM为准，以便于进行维护操作；2、排烟管的接口处必须采取必要的密封措施，为了防止排烟管受热膨胀造成漏烟现象，应贴上铝箔纸，安装在可见的及易于装卸的位置；3、水平排烟管要保持向下有3°倾斜度，且排烟口应朝下或避开迎风口即可。

4、燃气接口处须安装一个燃气阀门，冷水进水管和卫生热水管的接口须装一个G1/2球阀，供暖进出水管接口处应各装一个G3/4耐高温球阀；5、供暖回水接口处须安装过滤器；二、烟道安装：1、排烟管安装牢固，与水平方向保持向下3度倾斜，总长度不超过3米；2、进出气孔必须伸到室外；3、内墙应套上防尘胶垫。

三、水路管道安装：1、水路管道安装要横平竖直且美观大方；2、冷进水口确定要装阀门，暖气回水一定要装过滤器；3、补水试压确保水路管道不漏水。

四、燃气管道安装：1、燃气管道使用专用铝塑管连接且配装燃气专用阀门；2、燃气管道连接后，安装人员必须用肥皂水等有效方法进行燃气管道系统的密封性检查，确保不漏气。

五、电路安装：（一般有用户提供）。

壁挂炉安装完毕调试前注意确保电源符合壁挂炉的用电，确保电路系统安全。

七、调试过程1．给系统注水，打开各暖气片上的排气阀及水泵上的自动排气阀，直至水压1Bar，查看所有管路连接是否有漏点；打开水龙头，查看所有管路连接是否有漏点；2．接上电源插座，打开燃气开关；3．打开前面板；4．第一次点火，①将模式选择旋至夏季，打开水龙头，观察电子打火及点火；②调节水流量、调节热水温度控制，观察火焰是否有变化及变化情况：水量大则火焰大；温度调高则火焰大，温度调低则火焰变小；③将模式选择旋至冬季，观察电子打火及点火；让机器工作一段时间后，调节采暖温度控制，观察当调低时，火焰是否变小直至熄灭；调高温度时，机器是否会重新启动；④打开水龙头，看看是否有热水流出，调节水流量、调节热水温度控制，观察火焰是否有变化及变化情况：水量大则火焰大；温度调高则火焰大，温度调低则火焰变小；⑤当机器大功率燃烧时，可以用明火查看一下是否有燃气泄漏。

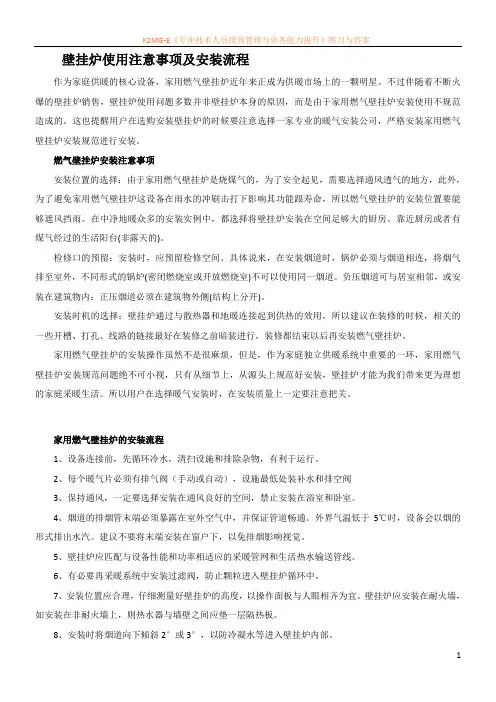

壁挂炉使用注意事项及安装流程作为家庭供暖的核心设备，家用燃气壁挂炉近年来正成为供暖市场上的一颗明星。

不过伴随着不断火爆的壁挂炉销售，壁挂炉使用问题多数并非壁挂炉本身的原因，而是由于家用燃气壁挂炉安装使用不规范造成的。

这也提醒用户在选购安装壁挂炉的时候要注意选择一家专业的暖气安装公司，严格安装家用燃气壁挂炉安装规范进行安装。

燃气壁挂炉安装注意事项安装位置的选择：由于家用燃气壁挂炉是烧煤气的，为了安全起见，需要选择通风透气的地方，此外，为了避免家用燃气壁挂炉这设备在雨水的冲刷击打下影响其功能跟寿命，所以燃气壁挂炉的安装位置要能够遮风挡雨。

在中净地暖众多的安装实例中，都选择将壁挂炉安装在空间足够大的厨房、靠近厨房或者有煤气经过的生活阳台(非露天的)。

检修口的预留：安装时，应预留检修空间。

具体说来，在安装烟道时，锅炉必须与烟道相连，将烟气排至室外，不同形式的锅炉(密闭燃烧室或开放燃烧室)不可以使用同一烟道。

负压烟道可与居室相邻，或安装在建筑物内：正压烟道必须在建筑物外侧(结构上分开)。

安装时机的选择：壁挂炉通过与散热器和地暖连接起到供热的效用，所以建议在装修的时候，相关的一些开槽、打孔、线路的链接最好在装修之前暗装进行，装修都结束以后再安装燃气壁挂炉。

家用燃气壁挂炉的安装操作虽然不是很麻烦，但是，作为家庭独立供暖系统中重要的一环，家用燃气壁挂炉安装规范问题绝不可小视，只有从细节上，从源头上规范好安装，壁挂炉才能为我们带来更为理想的家庭采暖生活。

所以用户在选择暖气安装时，在安装质量上一定要注意把关。

家用燃气壁挂炉的安装流程1、设备连接前，先循环冷水，清扫设施和排除杂物，有利于运行。

2、每个暖气片必须有排气阀（手动或自动），设施最低处装补水和排空阀3、保持通风，一定要选择安装在通风良好的空间，禁止安装在浴室和卧室。

4、烟道的排烟管末端必须暴露在室外空气中，并保证管道畅通。

外界气温低于5℃时，设备会以烟的形式排出水汽。

壁挂炉安装的安全要求壁挂炉作为一种新型的采暖设备，越来越受到人们的青睐，它不占用地面的显著特点，使得很多家庭将其作为采暖的首选方式。

但是，壁挂炉安装的安全问题一直是人们关注的焦点，因为任何瑕疵可能会引发意外事故。

因此，对于壁挂炉安装，无论是从安全还是从长期使用的角度来讲，都有一些基本的要求和注意事项。

安装前准备工作在进行壁挂炉的安装前，需要做好相关的准备工作。

选址准备壁挂炉的选址决定了安装的顺利与否，我们需要考虑以下因素：•气质燃料管道到达所选位置是否有足够的质量和压力。

•所选位置是否通风良好，烟气排放是否达到规定要求。

•所选位置是否离开易燃物品或燃气管道等。

电气准备壁挂炉需要依靠电源进行点火和控制。

在进行安装时，需要根据炉具总需求功率大小选择适当规格的电源插座，并保证插座接地牢固。

气体准备壁挂炉燃放需要燃气，所以需要在安装前检查气体管道，确保管道没有泄漏的隐患，并充分考虑紧急切断气源的措施。

安装过程中的安全要求安装壁挂炉时需要注意以下的安全要求：安装机具数量不得少于两人为了避免安装过程中意外事故的发生，安装机具数量不得少于两人，并确保他们都拥有相应的安装资质和经验。

严格按照操作手册进行安装安装操作过程一定要严格按照操作手册进行，尤其是注意燃气、电器、风机等部分，确保每一项的安装准确无误。

检查安装完成后的燃气管路安装完成后，需要对燃气管路进行检查，确保没有泄漏和阻塞的问题，以确保燃气管路不会出现任何瑕疵。

安装壁挂炉的位置要避免管道和井盖在安装壁挂炉的位置不能出现管道、井盖等物体，以避免热量对其产生影响，引发安全事故。

安装后的使用要求安装后，需要注意以下的使用要求：拆卸壁挂炉时必须先关闭主体燃气阀门在拆卸壁挂炉的时候，需要先关闭主体燃气阀门，并断开电源，以保证操作的安全性。

定期检查电器性能定期检查锅炉内部的电器性能，如果出现问题需要及时的进行维修或更换，以确保壁挂炉长期安全使用。

每天打开门窗，保持室内通风壁挂炉在使用过程中要保证通风，每天打开门窗，保持室内通风，并在使用过后清理好壁挂炉，以保证长期的安全使用。

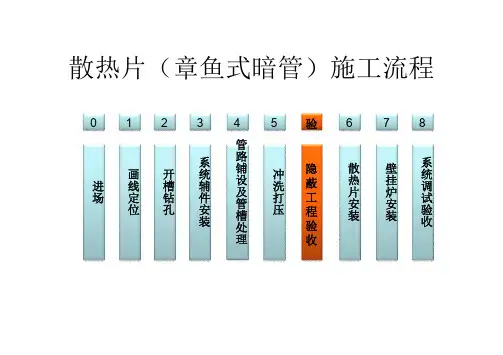

暖气系统安装施工规范和流程一、总则1、为了增强工程质量管理，保证户式供暖工程施工质量，拟订本规范。

2、本规范运用与户式供暖工程的施工和查收。

3、本规范各个地现行国家标准《建筑给排水及采暖工程施工质量查收规范》GB50242— 2002配套使用。

4、户式供暖工程施工质量的查收除应履行本规范规定外，应切合国家现行有关规范的规定。

5、本规范作为安装事故办理的判断依照。

二、术语1、户式独立供暖系统经过锅炉、散热片、管道及协助配件，依照用户的生活对热量的需要，有组织地输送到有热量需求空间的网络。

2、生活冷热水系统经过管道及协助设施，依照建筑物和用户的生活需要，有组织地将冷热水输送到用水地址的网络。

3、实验压力管道、容器或设施进行耐压强度随和密性实验规定所达到的压力。

4、额定工作压力指锅炉设施及压力容器出厂时所标记的最高同意工作压力。

5、安全附件为保证锅炉设施及压力容器安全运转而一定设置的隶属仪表，阀门及控制装置。

三、基本规定1、质量管理1.1 户式供暖工程施工除应切合本规范规定外，还应依照业主，暖通设计师署名确认的设计图纸，合同商定的内容和有关技术标准的规定进行。

施工图纸的改正一定有暖通设计师出具的工程更改单，并有业主署名确认。

1.2 工程施工前，暖通设计师须向业主要求以下资料：装饰施工同意证，房子原始水电图，房屋基准水平线，并向现场施工负责人认真交底。

2、资料设施管理2.1 户式供暖工程所使用的主要资料、成品、半成品、配件等，进场时应经甲方或甲方代表对品种、规格、外观、数目等进行查验。

2.2 主要用具及设施一定有安装使用说明书，包装应完满，在保存、运输及施工过程中，应采取有效举措防备破坏。

3、施工过程质量控制3.1 户式供暖工程各道施工工序一定进行查验，并形成记录。

3.2 隐蔽工程应在隐蔽前经查收合格后才能隐蔽，并形成记录。

3.3 洗手间有管道穿过时，应采纳防水举措，用防水沙浆堵实洞口（由甲方负责）。

3.4 各样承压管道系统和设施应做水压测试，压力范围一定达到工作压力 1.5—2.5 倍。

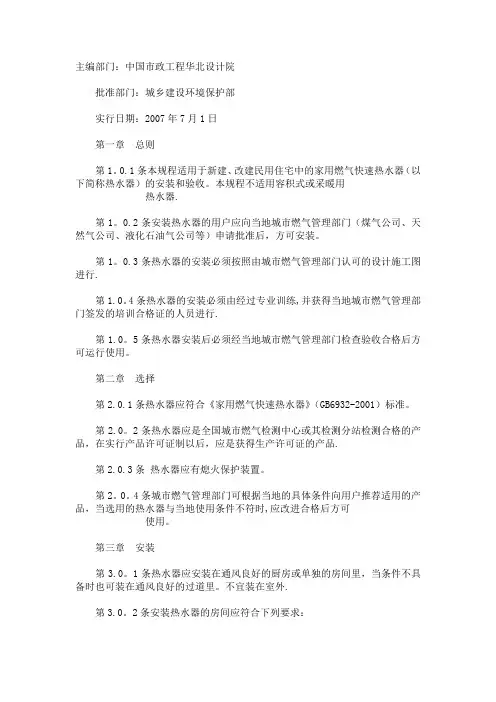

主编部门：中国市政工程华北设计院批准部门：城乡建设环境保护部实行日期：2007年7月1日第一章总则第1。

0.1条本规程适用于新建、改建民用住宅中的家用燃气快速热水器（以下简称热水器）的安装和验收。

本规程不适用容积式或采暖用热水器.第1。

0.2条安装热水器的用户应向当地城市燃气管理部门（煤气公司、天然气公司、液化石油气公司等）申请批准后，方可安装。

第1。

0.3条热水器的安装必须按照由城市燃气管理部门认可的设计施工图进行.第1.0。

4条热水器的安装必须由经过专业训练,并获得当地城市燃气管理部门签发的培训合格证的人员进行.第1.0。

5条热水器安装后必须经当地城市燃气管理部门检查验收合格后方可运行使用。

第二章选择第2.0.1条热水器应符合《家用燃气快速热水器》（GB6932-2001）标准。

第2.0。

2条热水器应是全国城市燃气检测中心或其检测分站检测合格的产品，在实行产品许可证制以后，应是获得生产许可证的产品.第2.0.3条热水器应有熄火保护装置。

第2。

0。

4条城市燃气管理部门可根据当地的具体条件向用户推荐适用的产品，当选用的热水器与当地使用条件不符时,应改进合格后方可使用。

第三章安装第3.0。

1条热水器应安装在通风良好的厨房或单独的房间里，当条件不具备时也可装在通风良好的过道里。

不宜装在室外.第3.0。

2条安装热水器的房间应符合下列要求：一、房间高度应大于2。

5m。

二、房间容积应符合《城市煤气设计规范》TJ28—2001第244条的要求。

三、热水器的排烟应符合下列要求：1．安装直接排气式热水器的房间外墙或窗的上部应有排气孔，如图3。

0.2－1。

2．安装烟道排气式热水器的房间内应有排烟道，如图3.0.2－2。

3．安装平衡式热水器的房间外墙上，应有进排气筒接口，如图3。

0.2－3。

四、房间门或墙的下部应预留有断面积不小于0.02㎡的百叶窗，或在门与地面之间留有高度不小于30mm的间隙。

第3.0.3条直接排气式热水器严禁安装在浴室内.烟道排气式和平衡式热水器可安装在浴室内.安装烟道排气式热水器必须符合下列要求：一、浴室容积应大于7.5㎡。

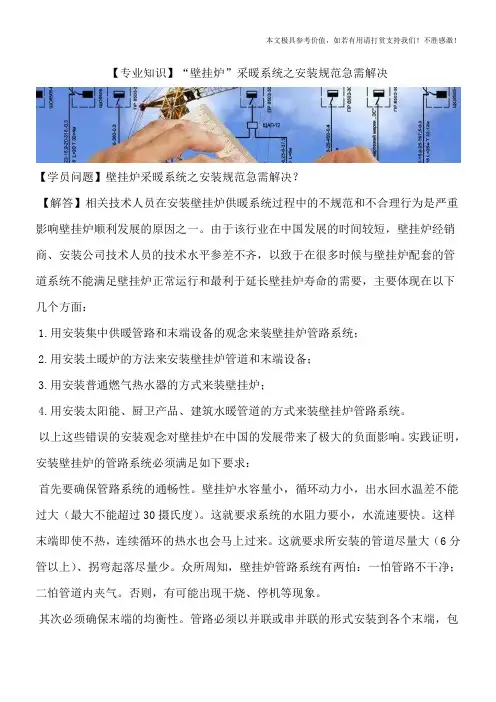

【专业知识】“壁挂炉”采暖系统之安装规范急需解决【学员问题】壁挂炉采暖系统之安装规范急需解决？【解答】相关技术人员在安装壁挂炉供暖系统过程中的不规范和不合理行为是严重影响壁挂炉顺利发展的原因之一。

由于该行业在中国发展的时间较短，壁挂炉经销商、安装公司技术人员的技术水平参差不齐，以致于在很多时候与壁挂炉配套的管道系统不能满足壁挂炉正常运行和最利于延长壁挂炉寿命的需要，主要体现在以下几个方面：1.用安装集中供暖管路和末端设备的观念来装壁挂炉管路系统；2.用安装土暖炉的方法来安装壁挂炉管道和末端设备；3.用安装普通燃气热水器的方式来装壁挂炉；4.用安装太阳能、厨卫产品、建筑水暖管道的方式来装壁挂炉管路系统。

以上这些错误的安装观念对壁挂炉在中国的发展带来了极大的负面影响。

实践证明，安装壁挂炉的管路系统必须满足如下要求：首先要确保管路系统的通畅性。

壁挂炉水容量小，循环动力小，出水回水温差不能过大（最大不能超过30摄氏度）。

这就要求系统的水阻力要小，水流速要快。

这样末端即使不热，连续循环的热水也会马上过来。

这就要求所安装的管道尽量大（6分管以上）、拐弯起落尽量少。

众所周知，壁挂炉管路系统有两怕：一怕管路不干净；二怕管道内夹气。

否则，有可能出现干烧、停机等现象。

其次必须确保末端的均衡性。

管路必须以并联或串并联的形式安装到各个末端，包括地暖和散热片，从每个末端能同时升温也可以分别调节不同的温度，尽可能体现壁挂炉采暖系统自主调节的特点。

最后必须确保壁挂炉系统的安全性。

壁挂炉对安全性要求很高。

从国内外壁挂炉造成事故的案例分析，90%以上的事故是由于不规范的现场安装和维护行为造成的。

燃气进气接驳和排烟管道、烟道的安装必须万无一失。

壁挂炉采暖节能不节能，不仅仅与炉子本身的热效率有关。

一个家庭独立采暖系统的取暖综合效率取决于以下几方面的综合表现：1.壁挂炉的热效率：普通壁挂炉热效率为90%左右，冷凝式壁挂炉的热效率可达100%以上。

壁挂炉安装规范及安装步骤壁挂炉安装注意事项：1.锅炉安装必须是实体墙面，能承受壁挂炉重量。

2.安装时，炉子周围要预留最小维修空间，两侧至少20cm空间。

上部空间要能装下烟囱的位置（建议15-20cm），下方要能接水管和燃气管。

3.壁挂炉的烟囱必须伸到室外15cm左右，以便废气的排出和新鲜空气的进入。

4.燃气连接时间要注意燃气的种类，必须一致。

不一致要更改喷嘴类型。

5.电器连接时间注意零火地线的连接。

禁止使用燃气管或水管作为接地线。

6.如果当地水质硬度值比较高，建议加装软化系统，以保护壁挂炉。

壁挂炉安装位置：1.壁挂炉的安装尽量靠近燃气表位置（但至少离燃气表30cm距离），以减少燃气输送过程中的压力损失。

2.壁挂炉尽量安装在厨房或阳台（如在阳台注意壁挂炉的防冻），位置以便于烟道的安装。

烟囱的长度以说明书标准，尽量不要过长（过长烟道阻力过大），采用同轴烟道一般不超过3米，每增加一个90°弯头相当于一米阻力。

3.壁挂里安装位置不能有易燃易爆及产生腐蚀气体的物品。

4.壁挂炉上方不能有明电线，下方不能有烤炉，煤气灶等物品。

5.壁挂炉安装时稍微有点倾斜角度，不要紧贴墙面，防止工作时间产生共振。

壁挂炉安装步骤：1.开箱跟客户核对货品信息，确认燃气种类是否跟壁挂炉一致。

2.打烟道孔（如预留有不用打），如有安装模板按照模板要求确定炉子挂件位置，如果是外墙且保温层较厚，要使用更长更大的膨胀栓。

3.对于冷凝机要求烟囱上倾斜3°左右，便于冷凝水的回收。

4.炉子挂好后，要对暖气系统进行冲洗，尤其是以前铸铁的暖气系统。

防止系统过脏堵塞壁挂炉换热器。

5.连接壁挂炉下方五根管道，注意燃气管道不要接错，垫片一定要放平整。

燃气管道要求用6分平垫，不能用生料带或丝麻缠绕。

7.电源连接要求三项插头连接，注意L,N,E的线头不要接错。

如有外置温控器，按照说明书要求接到电路板对应位置。

8.注水并捡漏：打开自来水阀门，拧开壁挂炉补水阀，建炉子的烟囱注意，对于普通壁挂炉要求烟囱下倾斜3°左右，防止雨水倒灌壁挂议同时打开生活用水龙头，便于系统空气更好的排空。

采暖系统--锅炉安装验收规范采暖系统--锅炉安装验收规范1、锅炉安装验收规范：1.1、燃气壁挂炉的安装要求：1.1.1、锅炉在安装前应对设备型号以及随机配件进行复核确认无误后组织安装。

1.1.2、锅炉应安装在便于操作、排烟顺畅的位置。

1.1.3、安装的墙面应坚实，能承受悬挂锅炉重量的要求。

1.1.4、安装锅炉时两侧应有20㎜—50㎜的空间，锅炉顶部距装修顶20—50mm,以便维修与保养。

1.1.5、燃气壁挂炉附近需设单相(10A)三眼插座一只（接地线必须到位）。

1.1.6、燃气管道应远离热源。

1.1.7、锅炉安装高度以用户操作方便为标准。

1.1.8、锅炉管道系统分为采暖系统和生活用水系统。

1.1.9、锅炉与采暖系统连接采用DN20管道，供回水管必须加装阀门；生活用水系统连接采用DN15管道或波纹软管连接，进水管必须加装阀门，连接完毕后应检测其密封性，检查无漏点为合格（严禁随机配件漏装或少装）。

1.1.10、烟囱的安装要求：1.1.10.1、锅炉安装在同一楼宇时应避免排烟口处于同一天井，不允许烟道安装在公用排烟道内。

1.1.10.2、烟囱安装有效长度为4m，每增加一个90°弯头应减去有效长度0.5m。

1.1.10.3、出现烟道对吹时，应加设导流板。

1.1.10.4、锅炉烟道走向1%—3%的坡度向下打烟道孔，墙面开孔孔径为120mm，玻璃开孔孔径为110mm。

1.1.10.5、烟囱安装时应将内烟囱管插到位，确保内、外烟筒相对密封。

1.1.10.6、在烟囱的连接处安装橡胶密封圈并用卡箍卡紧，同时用密封圈密封墙面烟道出口两端。

1.1.11、煤气管道安装要求及检查方法：1.1.11.1、管道连接时，必须保持横平竖直，严禁暗管敷设，确保安全。

1.1.11.2、煤气管道连接锅炉至球阀采用波纹软管连接。

1.1.11.3、管道连接部分采用生料带做密封材料，不得将密封材料挤入管内，避免杂物堵塞喷嘴。

1.1.11.4、水平管道超过1.5m应设置固定管卡，立管超过1.2m设置固定管卡。

目录1.地暖系统安装规范及保养2.散热片的分类和安装及规范地暖系统安装规范及保养一、保温板的铺设1.整板放在四周，切割板放在中间。

2.板与板之间用胶带连接。

3.平整度，高差不允许超过正负5MM，4.缝隙不大于5MM二、反射膜的铺设1.反射膜铺设一定平整，不得有褶皱。

2.遮盖严密，不得有漏保温板或地面现象。

3.反射膜方格对称整齐，不得有错格现象发生，（方便计算管道间距，反射膜方格间距为 5公分）。

4.反射膜之间必须用透明胶带或铝箔胶带粘贴三、管道的铺设1. 与设计回路相符合。

2. 管道铺设间距与设计相符合。

3. 如管道回路之间实际铺设长度差距大于30米，则从新调整及时通知公司。

4. 管道与墙体之间距离在100—150MM。

5. 坚决制止出现管道交叉现象。

6. 分水器到地面部分管道必须加保温套管四、铺设钢丝网1.钢丝网（200*200mm）用管卡固定，2.管卡位置钉于钢丝网四角与中间位置，每片钢丝网卡钉数量不得少于8个。

3.不得出现钢丝网翘起现象。

4.钢丝网必须铺设在管道上部。

五、分水器安装1.为保证分集水器将来维修，分水器所在位置必须保证分水器可整体拆卸。

2.分水器安装时上沿高度不低于600MM。

3.分集水器路数应该与设计相符和。

4.分集水器附近留有一个三空插座。

5.分集水器的进回水两端应安装压力表、自动排气阀。

6.分集水器固定好之后连接壁挂炉给回水主管道，管道接口处装过滤器。

7.分集水器安装完毕临时用反射膜进行覆盖保护，防止落水泥、油漆等污染物六、混凝土铺设1、细石混凝土保护层铺设，铺设前先检查压力表，如压力表压力低于4MPA,则禁止施工2、混泥土搅拌：严禁直接在地暖管上进行混泥土搅拌。

可在地暖管上铺垫木板或者是塑料板。

施工时不得出现钢丝网外露现象，如边界保温条脱落，需将边界保温条复位3混泥土找平后地面高差不得大于5mm4、铺设混泥土时，在门口、过道、地漏等位置必须做好记号，防止后期施工中不当行为破坏地暖管道。
