采暖系统安装施工方案及工艺方法

室内采暖系统安装施工方案一、前期准备工作1.项目概述在进行室内采暖系统安装施工之前，需要对项目进行详细的概述。

概述内容包括施工区域的总面积、房间数量、楼层高度、室内温度要求等，以便为后期施工提供准确的数据支持。

2.材料准备根据项目需求，制定材料清单并提前采购。

材料清单包括采暖设备、管道、阀门、配件等。

确保材料质量合格、数量充足，以避免后续施工中出现材料短缺等问题。

3.设计方案评审在进行施工之前，需要对设计方案进行评审。

评审内容包括设备配置、管道布局、阀门设置等。

评审过程中，建议与设计师、施工团队、业主进行讨论，确保设计方案的合理性和可行性。

二、施工准备工作1.工地现场布置在进行施工之前，需要对工地进行布置。

布置内容包括办公区域、材料存放区域、设备摆放区域等。

确保施工现场整洁有序，方便后续施工进行。

2.施工队伍组建根据项目规模和要求，组建施工队伍。

施工队伍应包括项目经理、技术人员、施工人员等。

项目经理负责协调施工进度和质量控制，技术人员负责施工方案的实施，施工人员负责具体施工工作。

3.施工材料准备根据材料清单，将采购的材料送至施工现场，并进行分类、整理。

确保材料不被损坏和丢失，方便后续施工使用。

三、施工阶段1.安装采暖设备根据设计方案，在工地现场安装采暖设备。

安装过程中，需要根据设备的使用说明和标准进行操作，确保设备的安装质量和使用效果。

2.安装管道根据设计方案，在室内进行管道的敷设和连接。

连接管道时，需要进行密封处理，以避免漏水情况的发生。

同时，还需注意管道的斜度和间距，确保管道的排水畅通。

3.安装阀门和配件根据设计方案，在管道上安装阀门和配件。

阀门和配件的安装位置和数量应符合设计要求，以保证采暖系统的正常使用和调节。

4.联通电源和控制系统在安装完设备、管道、阀门和配件后，需要进行电源的联通和控制系统的安装。

电源联通需要保证电压稳定和接线正确，控制系统的安装需要根据设计方案进行布线和参数设置。

5.试运行和调试在以上工作完成后，进行试运行和调试工作。

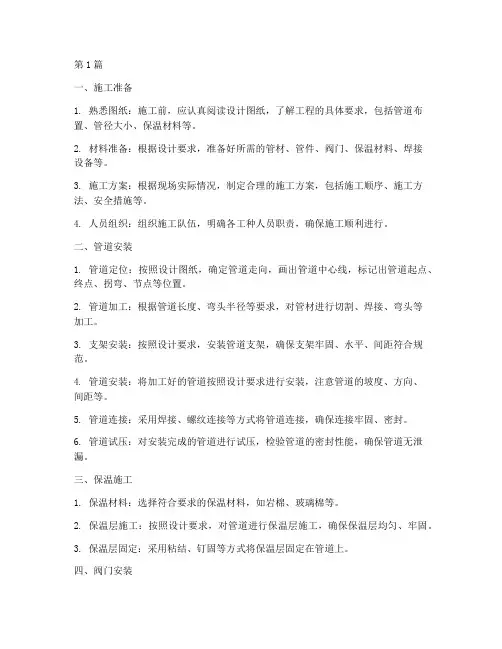

第1篇一、施工准备1. 熟悉图纸：施工前，应认真阅读设计图纸，了解工程的具体要求，包括管道布置、管径大小、保温材料等。

2. 材料准备：根据设计要求，准备好所需的管材、管件、阀门、保温材料、焊接设备等。

3. 施工方案：根据现场实际情况，制定合理的施工方案，包括施工顺序、施工方法、安全措施等。

4. 人员组织：组织施工队伍，明确各工种人员职责，确保施工顺利进行。

二、管道安装1. 管道定位：按照设计图纸，确定管道走向，画出管道中心线，标记出管道起点、终点、拐弯、节点等位置。

2. 管道加工：根据管道长度、弯头半径等要求，对管材进行切割、焊接、弯头等加工。

3. 支架安装：按照设计要求，安装管道支架，确保支架牢固、水平、间距符合规范。

4. 管道安装：将加工好的管道按照设计要求进行安装，注意管道的坡度、方向、间距等。

5. 管道连接：采用焊接、螺纹连接等方式将管道连接，确保连接牢固、密封。

6. 管道试压：对安装完成的管道进行试压，检验管道的密封性能，确保管道无泄漏。

三、保温施工1. 保温材料：选择符合要求的保温材料，如岩棉、玻璃棉等。

2. 保温层施工：按照设计要求，对管道进行保温层施工，确保保温层均匀、牢固。

3. 保温层固定：采用粘结、钉固等方式将保温层固定在管道上。

四、阀门安装1. 阀门选择：根据设计要求，选择合适的阀门，如截止阀、球阀、闸阀等。

2. 阀门安装：按照设计要求，将阀门安装在管道上，确保阀门安装牢固、方向正确。

3. 阀门调试：对安装完成的阀门进行调试，确保阀门开关灵活、严密。

五、系统调试1. 系统冲洗：对安装完成的采暖系统进行冲洗，清除管道内的杂质。

2. 系统试运行：启动采暖系统，观察系统运行情况，确保系统运行正常。

3. 调试与调整：根据试运行情况，对系统进行调试与调整，确保系统满足设计要求。

六、施工验收1. 施工资料：整理施工过程中的各种资料，如施工记录、材料验收报告等。

2. 施工质量验收：按照规范要求，对施工质量进行验收，确保工程质量合格。

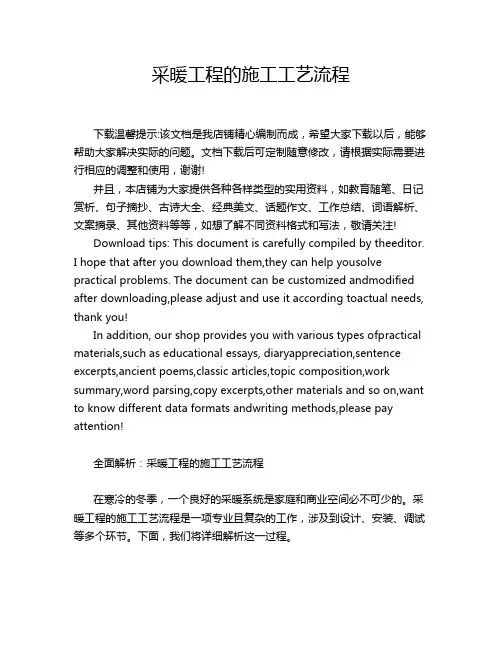

采暖工程的施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!全面解析：采暖工程的施工工艺流程在寒冷的冬季，一个良好的采暖系统是家庭和商业空间必不可少的。

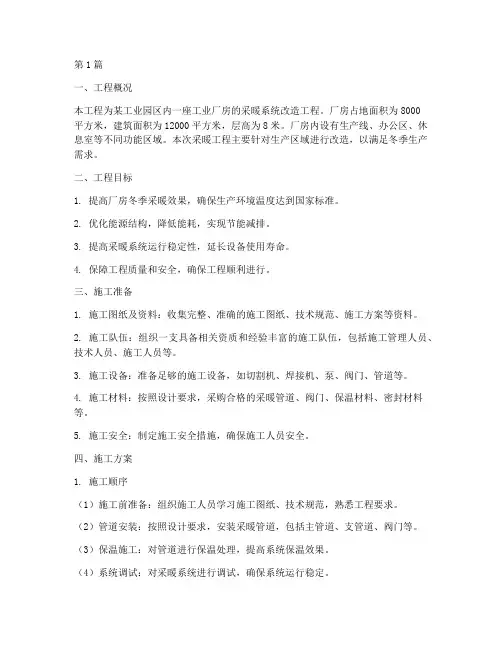

第1篇一、工程概况本工程为某工业园区内一座工业厂房的采暖系统改造工程。

厂房占地面积为8000平方米，建筑面积为12000平方米，层高为8米。

厂房内设有生产线、办公区、休息室等不同功能区域。

本次采暖工程主要针对生产区域进行改造，以满足冬季生产需求。

二、工程目标1. 提高厂房冬季采暖效果，确保生产环境温度达到国家标准。

2. 优化能源结构，降低能耗，实现节能减排。

3. 提高采暖系统运行稳定性，延长设备使用寿命。

4. 保障工程质量和安全，确保工程顺利进行。

三、施工准备1. 施工图纸及资料：收集完整、准确的施工图纸、技术规范、施工方案等资料。

2. 施工队伍：组织一支具备相关资质和经验丰富的施工队伍，包括施工管理人员、技术人员、施工人员等。

3. 施工设备：准备足够的施工设备，如切割机、焊接机、泵、阀门、管道等。

4. 施工材料：按照设计要求，采购合格的采暖管道、阀门、保温材料、密封材料等。

5. 施工安全：制定施工安全措施，确保施工人员安全。

四、施工方案1. 施工顺序（1）施工前准备：组织施工人员学习施工图纸、技术规范，熟悉工程要求。

（2）管道安装：按照设计要求，安装采暖管道，包括主管道、支管道、阀门等。

（3）保温施工：对管道进行保温处理，提高系统保温效果。

（4）系统调试：对采暖系统进行调试，确保系统运行稳定。

（5）验收及交付：完成施工后，进行工程验收，交付使用。

2. 施工要点（1）管道安装1）根据设计要求，确定管道走向，确保管道布局合理、美观。

2）管道焊接采用焊接工艺，确保管道连接牢固、密封。

3）管道安装过程中，注意管道间距、坡度、支架等要求。

（2）保温施工1）保温材料选择符合国家标准的材料，确保保温效果。

2）保温层厚度按照设计要求进行施工，确保保温效果。

3）保温层施工过程中，注意防止保温材料脱落、损坏。

（3）系统调试1）调试前，检查系统设备、管道、阀门等是否完好。

2）按照设计要求，调整系统参数，确保系统运行稳定。

采暖管道施工工艺流程一、设计准备：1.根据建筑物的具体情况和采暖需求，确定采暖系统的设计方案。

2.绘制管道布局图，确定管道走向和支架位置。

3.安排相关施工人员，准备施工所需材料和设备。

二、基础施工：1.清理施工区域，确保施工区域干净整洁。

2.根据设计要求，在地面上布置好管道系统的主体位置。

3.进行地面凿孔预埋支架，以确定支架的位置。

4.进行地面打磨、处理等作业，使其平整光滑。

三、管道安装：1.安装支架：根据设计要求，在预埋支架上进行管道支架的安装。

2.安装管道：按照管道布局图，逐段安装管道，确保管道连接牢固。

3.连接管件：使用专用工具连接管道和管件，防止漏水和渗漏。

4.安装阀门：根据设计要求，在需要的位置安装阀门，便于控制采暖系统的运行。

四、管道测试：1.管道试验：安装完毕后，进行管道试验，将管道充水，排除气体，并保持一定压力。

2.检查漏水：通过观察管道是否有漏水，进行漏水检查，并进行修补和处理。

3.管道清洗：清理管道内残留的杂质和异物，确保管道畅通无阻。

五、封闭保温：1.进行管道保温：在管道外覆盖保温材料，以减少热量损失。

2.密封保护：保温材料封闭并加固，确保管道保温效果。

3.执行绝热标准：按照相关规范进行保温施工，确保管道的绝热性能达标。

六、验收：1.完成安装及测试：完成管道安装并通过相应的测试。

2.检查施工质量：对管道安装的质量进行检查，是否符合相关标准和规范。

3.管道验收：验收合格后，进行相关手续的办理，并接受相关单位的验收。

以上为采暖管道施工工艺流程的基本步骤，根据具体情况和不同项目的需求，可能会有一定的调整和差异。

在施工过程中，需要严格按照相关规范和标准进行操作，确保施工质量，最终保证采暖系统的正常运行。

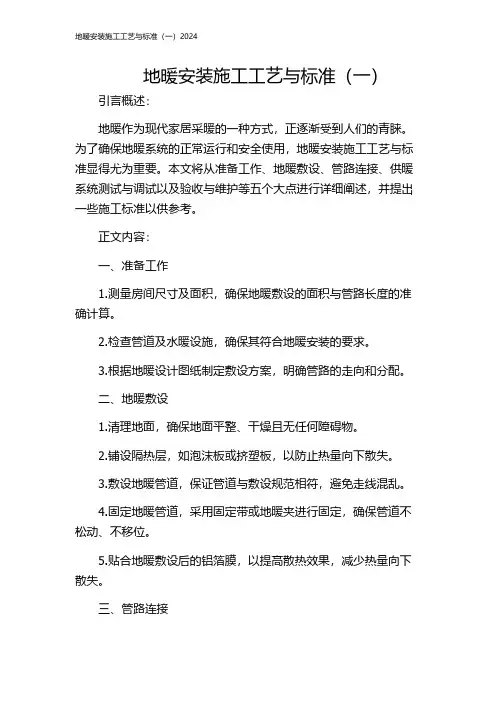

地暖安装施工工艺与标准（一）引言概述：地暖作为现代家居采暖的一种方式，正逐渐受到人们的青睐。

为了确保地暖系统的正常运行和安全使用，地暖安装施工工艺与标准显得尤为重要。

本文将从准备工作、地暖敷设、管路连接、供暖系统测试与调试以及验收与维护等五个大点进行详细阐述，并提出一些施工标准以供参考。

正文内容：一、准备工作1.测量房间尺寸及面积，确保地暖敷设的面积与管路长度的准确计算。

2.检查管道及水暖设施，确保其符合地暖安装的要求。

3.根据地暖设计图纸制定敷设方案，明确管路的走向和分配。

二、地暖敷设1.清理地面，确保地面平整、干燥且无任何障碍物。

2.铺设隔热层，如泡沫板或挤塑板，以防止热量向下散失。

3.敷设地暖管道，保证管道与敷设规范相符，避免走线混乱。

4.固定地暖管道，采用固定带或地暖夹进行固定，确保管道不松动、不移位。

5.贴合地暖敷设后的铝箔膜，以提高散热效果，减少热量向下散失。

三、管路连接1.地暖管路与水暖系统连接，采用合适的接头和管件。

2.确保管道连接处无漏水现象，采用适当的密封材料进行密封。

3.压力测试地暖管路，检查其承受随意恶劣条件的能力。

4.检查所有连接点及接头，确保其连接牢固可靠，无任何异常现象。

5.涂抹地暖管道保护层，防止管道生锈或受潮。

四、供暖系统测试与调试1.进行水暖系统压力测试，以确保系统的正常工作压力范围。

2.调试供暖系统，确保地暖系统温度、循环速度等参数的正常。

3.监测地暖系统散热效果，检查供暖系统的运行状况。

4.调整地暖系统的温度和循环参数，以满足舒适的室内温度要求。

5.进行功能测试，包括开关、温度控制、故障报警等方面的检查。

五、验收与维护1.进行地暖系统验收，包括地暖系统性能的检查和地暖接口的安全性测定。

2.提供安装、维护操作说明书，以方便用户正确操作。

3.定期检查地暖系统，确保其正常运行和长期使用。

4.清洁地暖敷设区域，以确保地面的清洁和散热效果。

5.定期更换滤网、保养水泵等关键部件，以延长地暖系统的使用寿命。

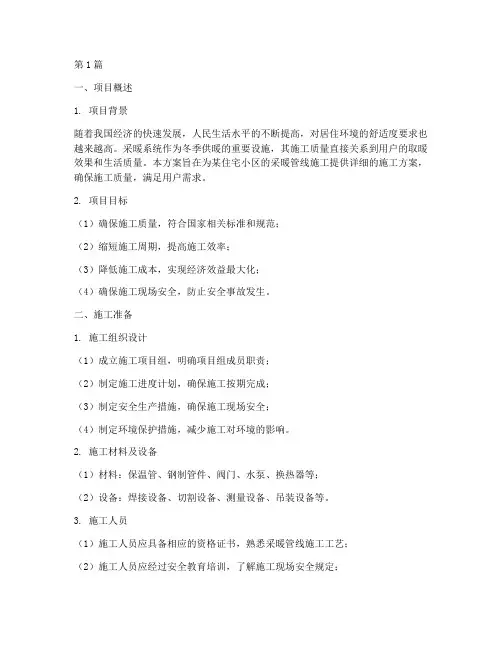

第1篇一、项目概述1. 项目背景随着我国经济的快速发展，人民生活水平的不断提高，对居住环境的舒适度要求也越来越高。

采暖系统作为冬季供暖的重要设施，其施工质量直接关系到用户的取暖效果和生活质量。

本方案旨在为某住宅小区的采暖管线施工提供详细的施工方案，确保施工质量，满足用户需求。

2. 项目目标（1）确保施工质量，符合国家相关标准和规范；（2）缩短施工周期，提高施工效率；（3）降低施工成本，实现经济效益最大化；（4）确保施工现场安全，防止安全事故发生。

二、施工准备1. 施工组织设计（1）成立施工项目组，明确项目组成员职责；（2）制定施工进度计划，确保施工按期完成；（3）制定安全生产措施，确保施工现场安全；（4）制定环境保护措施，减少施工对环境的影响。

2. 施工材料及设备（1）材料：保温管、钢制管件、阀门、水泵、换热器等；（2）设备：焊接设备、切割设备、测量设备、吊装设备等。

3. 施工人员（1）施工人员应具备相应的资格证书，熟悉采暖管线施工工艺；（2）施工人员应经过安全教育培训，了解施工现场安全规定；（3）施工人员应掌握相关施工技术，确保施工质量。

三、施工工艺及流程1. 施工工艺（1）测量放线：根据设计图纸，确定管线走向，放线标记；（2）管道加工：根据实际需求，对保温管进行切割、焊接、连接等加工；（3）管道敷设：按照设计要求，将加工好的管道敷设到指定位置；（4）管道连接：将管道与阀门、水泵、换热器等设备进行连接；（5）试压：对采暖管线进行试压，确保管道强度和密封性；（6）保温：对管道进行保温处理，提高采暖效果；（7）系统调试：对采暖系统进行调试，确保运行正常。

2. 施工流程（1）测量放线；（2）管道加工；（3）管道敷设；（4）管道连接；（5）试压；（6）保温；（7）系统调试；（8）验收。

四、施工质量控制1. 材料质量控制（1）采购材料应符合国家相关标准和规范；（2）材料进场前，应进行验收，确保材料质量；（3）施工过程中，应严格控制材料使用，防止材料浪费。

一、编制依据1.1 《民用建筑热工设计规范》GB501796—931.2 《建筑给水排水及采暖工程施工及验收规范》（GB50242——2002）1.3 施工现场具体条件1.4 公司类似工程的经验二、工程概况2.1 工程建设概况本工程为某小高层住宅小区的采暖系统安装工程，包括住宅楼、地下车库等。

住宅楼共17层，地下两层，与地下车库相连。

2.2 工程内容本安装工程包括以下内容：- 主管道安装- 立管安装- 支管安装- 阀门安装- 散热器安装- 试压及冲洗- 防腐及保温三、施工准备3.1 材料准备- 管材：碳素钢管、无缝钢管，要求管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。

- 管件：无偏扣、方扣、乱扣、断丝和角度不准确现象。

- 阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。

- 其它材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。

3.2 工具及设备- 砂轮锯、套丝机、台钻、电焊机、煨弯器等。

- 压力案、台虎钳、电焊工具、管钳、手锤、手锯、活扳子等。

- 钢卷尺、水平尺、线坠、粉笔、小线等。

3.3 人员组织成立施工小组，明确各岗位人员职责，确保施工顺利进行。

四、施工方法及措施4.1 施工工艺流程施工准备→ 预制加工→ 立管安装→ 支管安装→ 阀门安装→ 试压及冲洗→ 防腐及保温→ 调试4.2 施工方法4.2.1 预制加工根据设计图纸，对管材、管件进行预制加工，确保加工精度和质量。

4.2.2 立管安装1. 确定立管安装位置，按照设计要求进行测量放线。

2. 在墙面上设置支架，支架间距应符合设计要求。

3. 将预制好的立管按照设计要求进行安装，确保立管垂直度和平整度。

4. 将立管与支架连接牢固，并进行防腐处理。

4.2.3 支管安装1. 根据设计要求，在立管上安装支管。

2. 支管安装应保持水平或垂直，与立管连接牢固。

3. 支管安装完成后，进行防腐处理。

第1篇一、工程概况本工程位于XX市XX区，总建筑面积约为XX万平方米，包括住宅楼、商业楼、办公楼等。

给排水及采暖系统是本工程的重要组成部分，为确保工程质量，特制定本施工方案。

二、施工依据1. 国家及地方相关法律法规、规范和标准。

2. 本工程的设计图纸及施工图。

3. 施工合同及工程招标文件。

三、施工原则1. 安全第一，预防为主。

2. 质量为本，追求卓越。

3. 科学管理，文明施工。

四、施工组织1. 施工队伍：由具备相关资质的施工单位负责施工，施工人员应具备相应的专业技能和操作资格。

2. 施工进度：根据施工图纸及合同要求，制定合理的施工进度计划，确保工程按期完成。

3. 施工现场管理：设立施工现场管理机构，负责现场的安全、质量、进度、材料、设备等管理工作。

五、给排水施工方案1. 施工准备（1）熟悉设计图纸，了解给排水系统的组成、功能及要求。

（2）准备施工所需材料、设备、工具等。

（3）编制施工方案，明确施工工艺、质量要求、安全措施等。

2. 施工工艺（1）管道安装：按照设计要求，采用合适的方式安装给排水管道，确保管道的平整、牢固、严密。

（2）阀门安装：选择合适的阀门，按照规范要求进行安装，确保阀门的启闭灵活、严密。

（3）器具安装：根据设计要求，安装各类给排水器具，如水龙头、马桶、洗衣机等，确保安装位置准确、牢固。

（4）管道试压：安装完成后，对给排水管道进行试压，确保管道无渗漏。

（5）系统冲洗：试压合格后，对给排水系统进行冲洗，清除管道内的杂质和污物。

3. 质量控制（1）材料检验：对进场材料进行严格检验，确保材料质量符合要求。

（2）施工过程检验：对施工过程进行监督检查，确保施工质量。

（3）隐蔽工程验收：对隐蔽工程进行验收，确保工程质量。

4. 安全措施（1）施工人员应穿戴好个人防护用品。

（2）高空作业应系好安全带，确保安全。

（3）施工现场应设置安全警示标志。

六、采暖施工方案1. 施工准备（1）熟悉设计图纸，了解采暖系统的组成、功能及要求。

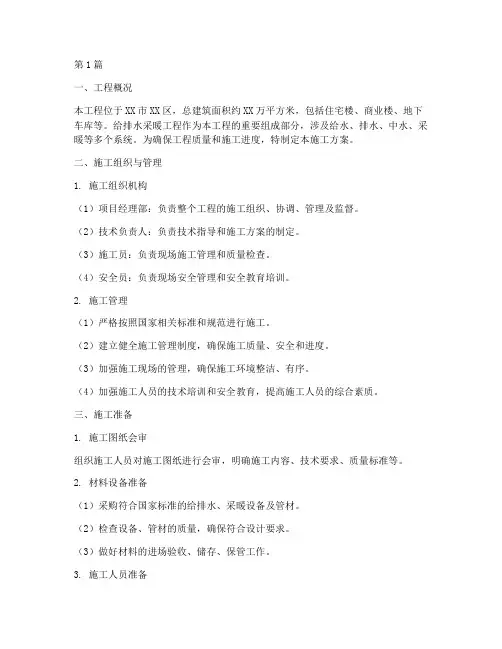

第1篇 一、工程概况 本工程位于XX市XX区，总建筑面积约XX万平方米，包括住宅楼、商业楼、地下车库等。给排水采暖工程作为本工程的重要组成部分，涉及给水、排水、中水、采暖等多个系统。为确保工程质量和施工进度，特制定本施工方案。

二、施工组织与管理 1. 施工组织机构 （1）项目经理部：负责整个工程的施工组织、协调、管理及监督。 （2）技术负责人：负责技术指导和施工方案的制定。 （3）施工员：负责现场施工管理和质量检查。 （4）安全员：负责现场安全管理和安全教育培训。 2. 施工管理 （1）严格按照国家相关标准和规范进行施工。 （2）建立健全施工管理制度，确保施工质量、安全和进度。 （3）加强施工现场的管理，确保施工环境整洁、有序。 （4）加强施工人员的技术培训和安全教育，提高施工人员的综合素质。 三、施工准备 1. 施工图纸会审 组织施工人员对施工图纸进行会审，明确施工内容、技术要求、质量标准等。 2. 材料设备准备 （1）采购符合国家标准的给排水、采暖设备及管材。 （2）检查设备、管材的质量，确保符合设计要求。 （3）做好材料的进场验收、储存、保管工作。 3. 施工人员准备 （1）组织施工人员进行技术培训，提高施工技能。 （2）选拔经验丰富、技术熟练的施工人员担任关键岗位。 （3）对施工人员进行安全教育，提高安全意识。 四、施工工艺及方法 1. 给水系统施工 （1）管道安装：采用明敷或暗敷方式，确保管道平整、牢固。 （2）阀门安装：按照设计要求，正确安装阀门，确保阀门启闭灵活。 （3）管道试压：在管道安装完成后，进行水压试验，确保管道无泄漏。 2. 排水系统施工 （1）管道安装：采用明敷或暗敷方式，确保管道平整、牢固。 （2）检查井安装：按照设计要求，正确安装检查井，确保检查井安装位置准确。 （3）管道试压：在管道安装完成后，进行水压试验，确保管道无泄漏。 3. 中水系统施工 （1）管道安装：采用明敷或暗敷方式，确保管道平整、牢固。 （2）中水处理设备安装：按照设计要求，正确安装中水处理设备，确保设备运行正常。

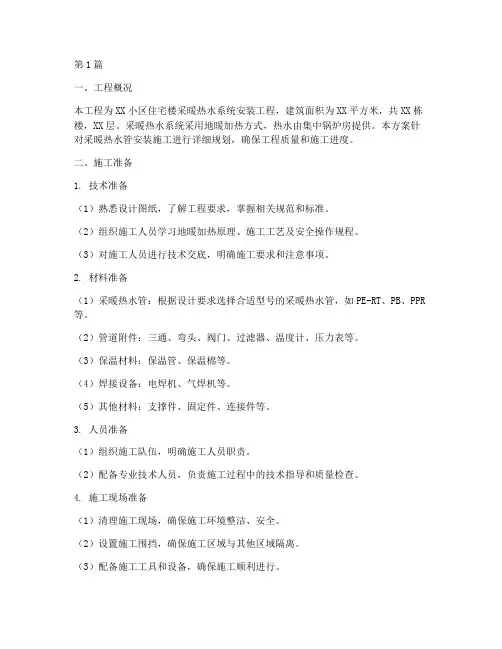

第1篇一、工程概况本工程为XX小区住宅楼采暖热水系统安装工程，建筑面积为XX平方米，共XX栋楼，XX层。

采暖热水系统采用地暖加热方式，热水由集中锅炉房提供。

本方案针对采暖热水管安装施工进行详细规划，确保工程质量和施工进度。

二、施工准备1. 技术准备（1）熟悉设计图纸，了解工程要求，掌握相关规范和标准。

（2）组织施工人员学习地暖加热原理、施工工艺及安全操作规程。

（3）对施工人员进行技术交底，明确施工要求和注意事项。

2. 材料准备（1）采暖热水管：根据设计要求选择合适型号的采暖热水管，如PE-RT、PB、PPR 等。

（2）管道附件：三通、弯头、阀门、过滤器、温度计、压力表等。

（3）保温材料：保温管、保温棉等。

（4）焊接设备：电焊机、气焊机等。

（5）其他材料：支撑件、固定件、连接件等。

3. 人员准备（1）组织施工队伍，明确施工人员职责。

（2）配备专业技术人员，负责施工过程中的技术指导和质量检查。

4. 施工现场准备（1）清理施工现场，确保施工环境整洁、安全。

（2）设置施工围挡，确保施工区域与其他区域隔离。

（3）配备施工工具和设备，确保施工顺利进行。

三、施工工艺1. 施工流程（1）施工准备：熟悉图纸、材料准备、人员组织、现场准备。

（2）管道铺设：按照设计图纸和规范要求进行管道铺设。

（3）管道焊接：采用电焊、气焊等方法进行管道焊接。

（4）管道试压：进行管道系统试压，确保管道系统无泄漏。

（5）管道保温：对管道进行保温处理，提高保温效果。

（6）系统调试：对采暖热水系统进行调试，确保系统运行正常。

（7）验收：完成施工后，进行验收，确保工程质量。

2. 施工要点（1）管道铺设：按照设计图纸和规范要求，采用水平铺设或垂直铺设的方式进行管道铺设。

管道铺设过程中，应确保管道平整、牢固，无扭曲、变形等现象。

（2）管道焊接：采用电焊、气焊等方法进行管道焊接。

焊接过程中，应确保焊接质量，防止焊接缺陷产生。

（3）管道试压：在管道焊接完成后，进行管道系统试压。

第1篇一、编制依据1. 《建筑给水排水及采暖工程设计规范》（GB50242-2002）2. 《采暖与卫生工程施工及验收规范》（GBJ242-82）3. 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）4. 设计单位提供的采暖工程图纸及相关技术文件5. 施工现场实际情况二、工程概况1. 工程名称：XX住宅小区采暖工程2. 工程地点：XX市XX区XX街道3. 工程规模：建筑面积约XX万平方米4. 施工单位：XX建筑集团有限公司5. 施工周期：预计XX个月三、施工组织设计1. 施工组织机构- 施工项目经理部：负责整个工程的施工组织、协调、指挥和监督。

- 施工队：负责具体工程的施工。

- 质量安全监督小组：负责工程质量、安全的监督和检查。

2. 施工进度计划- 施工准备阶段：预计XX天- 材料设备进场阶段：预计XX天- 施工阶段：预计XX天- 质量验收阶段：预计XX天- 竣工验收阶段：预计XX天3. 施工人员配置- 施工项目经理：1名- 技术负责人：1名- 施工队长：1名- 施工员：3名- 质量安全员：1名- 技术工人：若干名四、施工准备1. 施工图纸及技术文件：熟悉施工图纸，了解设计意图，掌握施工工艺和质量要求。

2. 材料设备：根据施工进度计划，提前采购、备齐施工所需材料设备。

3. 施工现场：确保施工现场安全、整洁、有序，满足施工要求。

4. 施工人员：对施工人员进行技术交底和安全教育，提高施工人员的安全意识和技能水平。

五、施工工艺1. 施工顺序- 材料设备进场、验收、存放- 施工图纸会审和技术交底- 预埋管道和设备基础- 管道安装- 设备安装- 调试和试运行- 质量验收2. 施工工艺（1）材料设备- 管道：采用热镀锌钢管、PPR管等。

- 设备：采用散热器、水泵、阀门等。

- 保温材料：采用岩棉、玻璃棉等。

（2）管道安装- 按照施工图纸和设计要求进行管道布置。

- 采用焊接、螺纹连接等方式进行管道连接。

采暖系统管道安装施工方案本工程采暖系统垂直方向分高、低两个区，三～十六层为低区，十七～三十二层为高区,一、二层商铺为一个独立系统，散热器上供下回同程系统.为便于分户计量器,本住宅采用共用立管分户独立系统，楼梯间设集中管井,供水进户支管上均装锁闭阀。

户内系统为地板辐射采暖施工工艺：安装准备→预制加工→支管安装→管道安装→防腐→保温→试压→冲洗→调试二、施工操作机具:套丝机、切割机、台钻、电焊机、滚槽机、开孔机、管钳、扳手、榔头.三、环境、安全A:刷油、套丝机、应注意油漆污染。

B：切割机、减少噪声排放，电焊焊渣清理回收。

四、具体施工要求：1、安装支架:应注意同排的高度一致,按照规定为1。

5m～1。

8m之间，应统一。

地下一层、一层、二层楼层过高,应设2个支架。

2、管道安装⑴本工程采用的采暖管道管材：≥DN50采用无缝钢管，＜DN50采用焊接钢管，管道连接方法：≥DN50为焊接连接，＜DN50丝扣连接。

⑵采暖供回水干管，共用立管均保温，保温材料为橡塑保温管壳，管道保温前应除锈并刷防锈漆2道，管道保温厚度为管径≥DN80时厚度=28mm；管径200mm＞DN＞80mm，厚度为32mm;⑶管道穿墙及穿楼板处应加钢套管,穿楼板套管应高出地坪50mm。

套管应比管道直径大2号。

管子与套管间用石棉绳填实.⑷安装立管时，必须按照规范施工，其垂直度标准应符合下表⑸管道相应支架的最大间距如下表：3、防腐：一二层采暖钢管、管件、支架表面除锈及污垢后，刷防锈漆二道，银粉漆二道。

4、保温:地下室及管井内采暖管道均需保温，保温材料采用保温橡塑板,管道保温应粘贴紧密,表面平整、圆弧均匀、无环形断裂.保温层厚度应符合设计要求,允许偏差为+5％～—10％。

5、试压：系统安装完毕应进行水压试验,系统试验压力为管道工作压力的1.5倍。

6、冲洗:采暖系统投入使用前必须进行冲洗,冲洗前应将滤网，温度计，调节阀及平阀等拆除，待冲洗合格后再安装上。

地暖安装施工方案及工艺方法一、一般规定及构造1、地板辐射供暖的安装工程，施工前应具备下列条件：A：设计图纸及其它技术文件齐全。

B：经批准的施工方案或施工组织、设计，已进行技术交底。

C：施工力量和机具等，能保证正常施工。

D：施工现场、施工用水和用电、材料储备场地等临时设施，能满足施工需要。

2、地板辐射供暖施工前，应了解建筑物的结构、熟悉设计图纸。

施工方案及其它工种的配合措施。

安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。

3、加热管安装时，应对材料的外观进行检查，并清除管道和管件内外的污垢和杂物。

4、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。

5、管道系统安装间断或完毕的敝口处，应随时封堵。

6、绝热层应铺设在平整的基础上。

7、按设计图纸的要求，进行配管，同一通路的加热管应保持水平。

8、加热管的弯曲半径、PE-RT管不宜小于5倍管外径。

9、采用专用工具断管，断口应平整，断口面应垂直于管辐线。

二、施工操作流程1、对找平层的要求：地板采暖工程施工前要求地面平整，无任何凹凸不平及沙石碎块，钢筋头等现象。

因此要求土建应做水泥砂浆找平层，将地面清扫干净。

电线管只允许垂直穿过地板供暖层。

2、分集水器的安装A：应与地面垂直，安稳牢固于墙面。

B：立管高不得小于150mm，不宜大于700mm，而且每层分配器安装位置宜相同。

3、保温层的铺设：在不需要损失热量的地方铺设隔热反射膜。

4、低温管的铺设A：环路请求：严厉按照系统设计方案施工，成品保护，打压实步骤进行。

B：管路牢固：加热管应加以牢固，采用地暖卡钉将加热管牢固在铺设于绝热层表面。

5、套管的安装与处理：管间距小于等于10厘米或过墙处、或加伸缩缝处安装套管，穿墙套管出墙部分很多于5厘米。

6、铺盖层的请求：回填细石混凝土（细石检径≤1.2厘米，细石应用水冲洗洁净）；按照热学理论，覆盖层的厚度及介质，会间接影响裸管的散热量，以是覆盖层的高度易为管上端不小于1.5厘米。
