高压电动机的继电保护高压电动机的定子绕组和其引出线，一般应装设电流速断保护。

对生产过程中容易发生过载的电动机，应装设过负荷保护，过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置。

对于高压电动机容量在2000kW以上的，在电流速断不能满足灵敏度要求时，DL型或GL流速断保护，过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护。

过负荷的动作电流按躲过电动机的最大启动电流来整定。

过负荷保护的动作时间应大于电动机的启动时间，一般取10-16s，如用GL型继电器，可取两倍动作电流时的时间12-16s。

三、高压电机的低电压保护－当电压互感器一次测隔离开关断开时，低电压保护即退出工作，防止无动作。

对保护动作不重要的电动机，电压继电器按60％-70％额定电压整定，动作时间取0.5s；对动作较为重要的电动机，电压继电器按30％-50％额定电压整定，动作时间取5-10s。

四、高压电动机的差动保护－在小电流接地的供电系统中，可以采用两相In来整作。

护。

1速断。

1.1、电机启动过程速断保护按躲过电机的最大启动电流整定。

动作电流?Idz>=Ih,Ih=K1*K2*In2K1为可靠系数，取1.5K2为电机启动电流倍数，一般取7In2为电机一次额定电流/CT变比出口时间：0s1.2、启动后按躲过母线出口三相短路时的电动机反馈电流计算1.2.1、对于真空断路器动作电流Idz>=IL23、过热保护4、接地保护5、长启动保护电压为3kV以上的异步电动机和同步电动机，对下列故障及异常运行方式，应装设相应的保护：1、??定子绕组相间短路；2、??定子绕组单相接地；3、??定子绕组过负荷；4、??定子绕组低电压；5、??同步电动机失步；6、??同步电动机失磁；1.大，cd I 短路电流k I0.dz I ab 00.res I 图中：1I －电动机电源侧电流；2I －电动机中性侧电流；0.dz I －差动最小动作电流；0.res I －比例特性曲线拐点制动电流；max k I －外部最大短路电流；CDSD I －差动速断定值差动保护动作方程如下：其中：21I I I cd +=2)(21I I I res -=当任一相电流满足判据时，保护瞬时动作于跳闸出口和告警出口，装置显示短路故障相。

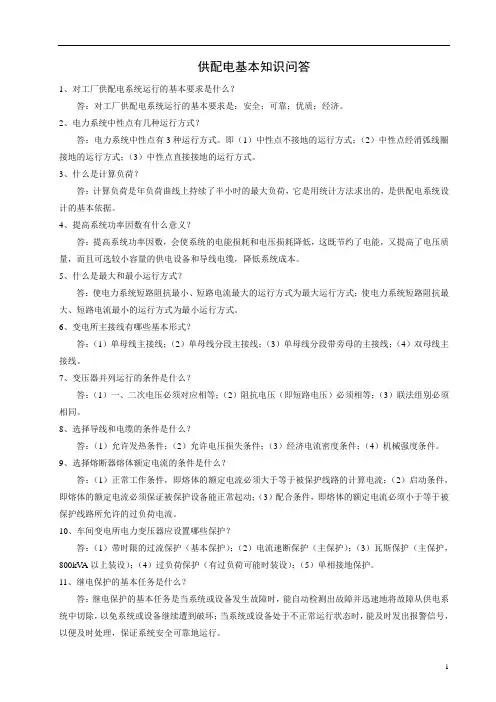

供配电基本知识问答1、对工厂供配电系统运行的基本要求是什么？答：对工厂供配电系统运行的基本要求是：安全；可靠；优质；经济。

2、电力系统中性点有几种运行方式？答：电力系统中性点有3种运行方式。

即（1）中性点不接地的运行方式；（2）中性点经消弧线圈接地的运行方式；（3）中性点直接接地的运行方式。

3、什么是计算负荷？答：计算负荷是年负荷曲线上持续了半小时的最大负荷，它是用统计方法求出的，是供配电系统设计的基本依据。

4、提高系统功率因数有什么意义？答：提高系统功率因数，会使系统的电能损耗和电压损耗降低，这既节约了电能，又提高了电压质量，而且可选较小容量的供电设备和导线电缆，降低系统成本。

5、什么是最大和最小运行方式？答：使电力系统短路阻抗最小、短路电流最大的运行方式为最大运行方式；使电力系统短路阻抗最大、短路电流最小的运行方式为最小运行方式。

6、变电所主接线有哪些基本形式？答：（1）单母线主接线；（2）单母线分段主接线；（3）单母线分段带旁母的主接线；（4）双母线主接线。

7、变压器并列运行的条件是什么？答：（1）一、二次电压必须对应相等；（2）阻抗电压（即短路电压）必须相等；（3）联法组别必须相同。

8、选择导线和电缆的条件是什么？答：（1）允许发热条件；（2）允许电压损失条件；（3）经济电流密度条件；（4）机械强度条件。

9、选择熔断器熔体额定电流的条件是什么？答：（1）正常工作条件，即熔体的额定电流必须大于等于被保护线路的计算电流；（2）启动条件，即熔体的额定电流必须保证被保护设备能正常起动；（3）配合条件，即熔体的额定电流必须小于等于被保护线路所允许的过负荷电流。

10、车间变电所电力变压器应设置哪些保护？答：（1）带时限的过流保护（基本保护）；（2）电流速断保护（主保护）；（3）瓦斯保护（主保护，800kV A以上装设）；（4）过负荷保护（有过负荷可能时装设）；（5）单相接地保护。

11、继电保护的基本任务是什么？答：继电保护的基本任务是当系统或设备发生故障时，能自动检测出故障并迅速地将故障从供电系统中切除，以免系统或设备继续遭到破坏；当系统或设备处于不正常运行状态时，能及时发出报警信号，以便及时处理，保证系统安全可靠地运行。

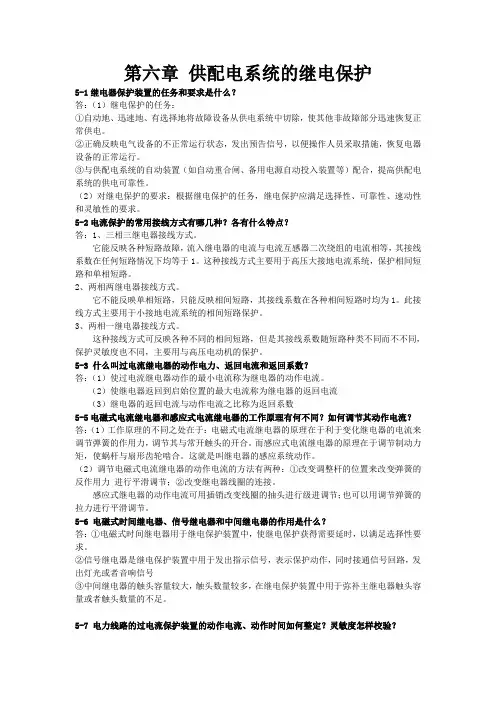

第六章供配电系统的继电保护5-1继电器保护装置的任务和要求是什么？答：（1）继电保护的任务：①自动地、迅速地、有选择地将故障设备从供电系统中切除，使其他非故障部分迅速恢复正常供电。

②正确反映电气设备的不正常运行状态，发出预告信号，以便操作人员采取措施，恢复电器设备的正常运行。

③与供配电系统的自动装置（如自动重合闸、备用电源自动投入装置等）配合，提高供配电系统的供电可靠性。

（2）对继电保护的要求：根据继电保护的任务，继电保护应满足选择性、可靠性、速动性和灵敏性的要求。

5-2电流保护的常用接线方式有哪几种？各有什么特点？答：1、三相三继电器接线方式。

它能反映各种短路故障，流入继电器的电流与电流互感器二次绕组的电流相等，其接线系数在任何短路情况下均等于1。

这种接线方式主要用于高压大接地电流系统，保护相间短路和单相短路。

2、两相两继电器接线方式。

它不能反映单相短路，只能反映相间短路，其接线系数在各种相间短路时均为1。

此接线方式主要用于小接地电流系统的相间短路保护。

3、两相一继电器接线方式。

这种接线方式可反映各种不同的相间短路，但是其接线系数随短路种类不同而不不同，保护灵敏度也不同，主要用与高压电动机的保护。

5-3 什么叫过电流继电器的动作电力、返回电流和返回系数？答：（1）使过电流继电器动作的最小电流称为继电器的动作电流。

（2）使继电器返回到启始位置的最大电流称为继电器的返回电流（3）继电器的返回电流与动作电流之比称为返回系数5-5电磁式电流继电器和感应式电流继电器的工作原理有何不同？如何调节其动作电流？答：（1）工作原理的不同之处在于：电磁式电流继电器的原理在于利于变化继电器的电流来调节弹簧的作用力，调节其与常开触头的开合。

而感应式电流继电器的原理在于调节制动力矩，使蜗杆与扇形齿轮啮合。

这就是叫继电器的感应系统动作。

（2）调节电磁式电流继电器的动作电流的方法有两种：①改变调整杆的位置来改变弹簧的反作用力进行平滑调节；②改变继电器线圈的连接。

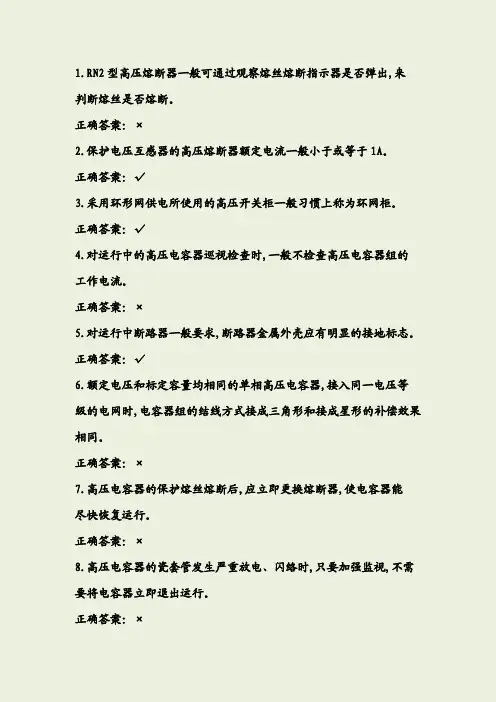

1.RN2型高压熔断器一般可通过观察熔丝熔断指示器是否弹出,来判断熔丝是否熔断。

正确答案：×2.保护电压互感器的高压熔断器额定电流一般小于或等于1A。

正确答案：√3.采用环形网供电所使用的高压开关柜一般习惯上称为环网柜。

正确答案：√4.对运行中的高压电容器巡视检查时,一般不检查高压电容器组的工作电流。

正确答案：×5.对运行中断路器一般要求,断路器金属外壳应有明显的接地标志。

正确答案：√6.额定电压和标定容量均相同的单相高压电容器,接入同一电压等级的电网时,电容器组的结线方式接成三角形和接成星形的补偿效果相同。

正确答案：×7.高压电容器的保护熔丝熔断后,应立即更换熔断器,使电容器能尽快恢复运行。

正确答案：×8.高压电容器的瓷套管发生严重放电、闪络时,只要加强监视,不需要将电容器立即退出运行。

正确答案：×9.高压电容器组断电后,若需再次合闸,应在其断电3分钟后进行。

正确答案：√10.高压开关柜防带负荷拉、合隔离开关的闭锁功能不属于“五防”联锁功能。

正确答案：×11.高压熔断器的熔丝一相或多相熔断后,在熔断器撞击器的作用下使负荷开关跳闸,可防止由于缺相运行而造成的电气设备损坏。

正确答案：√12.高压熔断器的熔体(熔丝)一般采用铜、银、康铜等合金材料制成。

正确答案：√13.隔离开关手力操动机构在操作时,操作质量不受操作人员技术水平的影响。

正确答案：x14.环网柜的高压母线截面积,应根据本变电所负荷电流和穿越电流之和进行选择。

正确答案：√15.交流高压真空接触器的真空开关管(灭弧室)的动、静触头一般采用圆盘形触头。

正确答案：√16.交流高压真空接触器利用分闸弹簧的作用力分闸。

正确答案：√17.六氟化硫(SF6)断路器低气压闭锁装置动作后,仍可以进行分、合闸操作。

正确答案：×18.六氟化硫(SF6)负荷开关一般不设置气吹灭弧装置,所以它的灭弧能力比六氟化硫(SF6)断路器强。
