第二章建筑供配电的负荷计算
建筑供配电的负荷计算培训课件 (PPT51页 )
第一节计算负荷的意义和计算目的
一、原始资料: 用电负荷的产品铭牌数据。
二、考虑因素: 非同时运行；运行并非在额定状态下。
三、计算负荷:
将原始资料,结合考虑因素,变成供配电系统设计所需要的假想负荷。
建筑供配电的负荷计算培训课件 (PPT51页 )培训课件培训讲义培训 ppt教程管理课件教程 ppt
负荷曲线〕
• 年持续负荷曲线
二与负荷计算相关的物理量
（一）年最大负荷和最大负荷利用小时数
• 年最大负荷全年中最大工作班内半小时平均功率的最大值。用 Pm 、 Qm 、 Sm表示。
• 年最大负荷利用小时数一个假想时间，反映用户以年最大负荷
Pm持续运行 Tm h所消耗的能量恰好等于全年实际消耗的能量。
（配电干线和变电所低压母线）
m
Pc K Kdi Pei kw i 1
m
Qc K tgi Pei i1
k var
K∑ －－同期系数
建筑供配电的负荷计算培训课件 (PPT51页 )培训课件培训讲义培训 ppt教程管理课件教程 ppt

第二章供配电的负荷计算优秀课件

第二节负荷曲线与计算负荷
✓ 负荷系数用来表征负荷变化规律：值越大，曲线越平
坦，负荷波动越小；
✓一般： 0 .7 ~ 0 .7 ;5 0 .7~ 6 0 .82
3 需要系数和利用系数
• 需要系数：Kd PmaxPN （按最大值进行准备） • 利用系数：Kl Pav PN （按实际需要值进行评价）
区别：负荷与负载
• 负荷是功率 • 负载是耗电设备（耗电并能完成某种任务的装置、
器件等）
电力负荷（功率）
有功功率能量消耗的实际功率；三相电路中
（有功负荷）表示为：P 3UIcos
无功功率实际上是储能元件与电源之间能量（无功负荷）交换的功率，三相电路中表示为：
Q 3UIsin
第一节电力负荷与负荷计算
第二章供配电的负荷计算
第二章供配电的负荷计算
本章主要学习以下几个内容
电力负荷与负荷计算
• 电力负荷的基本概念 • 负荷计算的内容及目的
负荷曲线与计算负荷
• 负荷曲线的基本概念、作用、分类 • 负荷曲线的绘制 • 与负荷计算相关的几个物理量
负荷计算的实用方法
• 设备容量的计算方法 • 估算法 • 需要系数法求解计算负荷 • 二项式法求解计算负荷 • 单相负荷的计算
第二节负荷曲线与计算负荷
一负荷曲线
表示一组用电设备的功率随时间变化的图形，反映了用户用电的特点和规律。纵轴为功率、横轴为时间。
1 日有功负荷曲线 ✓ 负荷在一昼夜间的变化情况 ✓ 主要采用折线形和阶梯形绘制方法 ✓ 意义：日有功曲线与时间轴之间所围成的面积为一天所消耗的有功电量。
第二节负荷曲线与计算负荷
A 冬季代表日负荷曲线 B 夏季代表日负荷曲线 C 年持续负荷曲线

建筑供配电系统的负荷计算与无功功率补偿PPT课件

2021/5/14
1
第1页/共49页

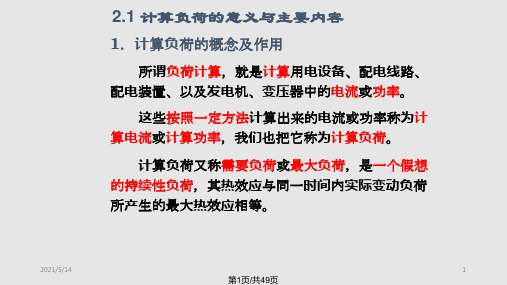

2.1 计算负荷的意义与主要内容
1．计算负荷的概念及作用
在进行建筑供配电设计时，电气设计人员可以根据计算负荷 ➢ 按照允许发热条件选择供配电系统的导线截面
➢ 选择开关电器的型号 ➢ 确定变压器容量 ➢ 制订提高功率因数的措施 ➢ 选择及整定保护设备
在进行负荷计算时，要考虑环境及社会因素的影响，并应为将来的发展留有适当余量。
（A）一级负荷（B）二级负荷（C）三级负荷（D）四级负荷
B 4、某设备一个工作周期内，工作时间为20分钟，停歇时间为20分钟，则其负荷持续率为（）。
（A）20% （B）50%
（C）80% （D）100%
5、供配电系统的供电质量主要由（）和（）两大指标来衡量。
电能质量
供电可靠性
2021/5/14
试求：每组负荷的计算负荷（PC、QC、SC、IC）？
解：(2) 通风机组为连续工作制设备，故Pe = Pr
PC2 K X 2Pe2 0.80 5 4.00kW
QC2 PC2 tan2 4.00 0.75 3.00k var
SC2 5.00kVA
IC2 7.60A
(3) 电炉组为连续工作制设备，故Pe = Pr
有功负荷系数： Pav 无功负荷系数： Qav
Pmax
Qmax
一般工厂、负越荷大系，数负年荷平曲均线值越平 0坦.7，0 ~负0荷.75波，动越 0小.7。6 ~ 0.82
2021/5/14
6
第6页/共49页
（5）需要系数Kx√
KX
Pm a x Pe
Pmax(=PC)—用电设备组负荷曲线上最大有功负荷(kW) Pe —用电设备组的设备功率(容量)(kW)

负荷计算(共14张PPT)

2、单位建筑面积安装功率法
短期工作制
反复短期工作制
暂载率
第6页，共14页。
二、负荷曲线和负荷种类
1、负荷曲线
2、负荷的种类
最大负荷：消耗电能最多的半小时平均功率
尖峰负荷连续1~2s的最大平均负荷
平均负荷负荷系数（负荷率）
第7页，共14页。
三、负荷计算的方法
1、设备功率的计算
连续工作：额定功率间歇工作：
一、用电设备的工作制用2、电单设位备建功筑率面的积计安算装和功供率电法电流的计算
Pj =kxPs kW 用2、电单设位备建的筑最面大积负安荷装与功其率设法备容量的比值第Pj 十=k一xP章s 供kW配电系统单Pj 相=k负xP载s 计k算W电流（A）第2、一单节位建负筑荷面计积算安装功率法
连续工作制 Q二j、=P负jtg荷φk曲W线和负荷种类
第12页，共14页。
有功计算功率
Pj =kxPs kW
无功计算功率：
Qj=PjtgφkW视在计算功 Nhomakorabea：Sj p2j Q2j
第13页，共14页。
单相负载计算电流（A）
Ij pj10/0 V (xc0o )s
三相负载计算电流（A）
Ij pj10/0(0 3Vlco)s
第14页，共14页。
用电设备功率的计算和供电电流的计算负荷计算： P消j 耗=k电xP能s 最k多W的半小时平均功率
第消十耗一电章能最供多配的电半系小统时平均功率单第相一负节载计负算荷电计流算（A）第一十节一章负供荷配计电算系统单连相续负 1~载2s计的算最电大流平（均A负）荷连用续电1设~备2s功的率最的大计平算均和负供荷电电流的计算
负荷计算

供配电系统的负荷与负荷计算课件

供配电系统的负荷与负荷计算课件
目录
• 供配电系统概述 • 负荷的分类与特性 • 负荷计算的方法与步骤 • 负荷预测与评估 • 供配电系统的优化设计 • 实际案例分析
01
供配电系统概述
供配电系统的定义与组成
定义
供配电系统是指将电能从电源输送到用户的系统，包括发电、输电、配电等环节。
组成
供配电系统主要由电源、输电线路、配电线路和用电设备等部分组成。
THANKS
感谢观看
根据电压等级分类
根据接线方式分类
根据用电设备的电压需求，供配电系统可分为高压、中压、低压等不同电压等级。
根据接线方式的不同，供配电系统可分为放射式、环式、总线式等不同接线方式。
根据供电可靠性分类
根据对供电可靠性的要求，供配电系统可分为一级、二级、三级等不同可靠性等级。
02
负荷的分类与特性
单位面积功率法
根据单位面积的功率需求来计算总负荷，适用于住宅、办公
楼等建筑。
单位体积功率法
根据单位体积的功率需求来计算总负荷，适用于大型商业设施、工厂等建筑。
设备功率法
根据设备的额定功率和运行时间来计算总负荷，适用于设备密集的场所，如数据中心、医院等。
需用系数法
考虑设备的实际运行效率和同时使用系数，计算出总负荷，适用于大型建筑群或工业园区
。
负荷计算的步骤
收集资料
收集建筑物的设计图纸、设备清单、用电设备的技术参数等资料。
统计用电设备
统计建筑物内的所有用电设备，包括照明、空调、电梯、水泵等。
确定设备功率
根据设备的技术参数和运行需求，确定设备的额定功率。
计算总功率
根据统计的设备数量和额定功率，计算出总功率。

第2章建筑供配电的负荷计算与无功功率补偿

将额定负载持续率εN下的铭牌额定功率PN统 ——换算到一个标准负载持续率ε规的功率P规（ Pe ）。
Pe PN
N 规
=SNcos
N ；规
起重机用电动机类：规 =25%
电焊机类：
规 =100%
特殊的变压器
25
例2-1 一台额定容量为20kVA、功率因数0.8、 εN为50%的电焊机，现在ε为100%的情况下工作。试确定其实际有功容量（设备功率）。
用电负荷的产品铭牌数据。 3、考虑因素:
运行并非在额定状态下；非同时运行。
10
4、意义和目的
（1）确定供配电系统中的导体截面、变压器容量、备用电源容量。
–过大：有色金属浪费、工程投资高； –过小：线路和电气设备承受不了，引起过热、降低使用
寿命、出现事故。
（2）计算电压损失、功率损耗。（3）计算能量消耗量及无功功率补偿容量。（4）计算电流。
（4）有功功率P
–是保持用电设备正常运行所需的电功率 –将电能转换为其他形式能量(机械能、光能、热能)的
电功率。
（5）视在功率S
–在交流电路中，有感性或容性设备，电压与电流存在相位差，即电压与电流不在同一时间到达，因此，实际功率没有那么大的功。
18
（6）功率因数cosΦ
–在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示。
（2）电抗（X） –是电容和电感在电路中对交流电引起的阻碍作用的总称。
16
–感抗 (XL)： • 在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感。 • 电磁场产生相应的阻碍电流流动的电动力。 • 电感是衡量线圈产生电磁感应能力的物理量。 • 电路交流电频率越大，感抗越大；当频率变为0，即成为直流电时，感抗也变为0。 • 感抗会引起电流与电压之间的相位差。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

的基础资料和依据。 2. 计算容量Pc 即计算负荷、需要负荷或最
大负荷。标志用户的最大用电功率。
2021
3. 计算电流Ic 计算负荷在额定电压下的电流。 4. 尖峰电流Ijf 负荷短时（电动机起动）最
大负荷电流。
2021
4.2 计算负荷的方法
计算负荷的方法：需要系数法利用系数法二项式法单位面积功率法
2021
3. 计算负荷按使用使用用途，选取不同的负荷效应及持续时间，采用不同的计算原则和方法，从而得出不同的计算结果。
2021
1．2 计算负荷的意义
非同时运行；运行并非在额定状态下。直接用额定容量来选择供电设备与供电系统，必将估
算过高，导致有色金属的浪费和工程投资的提高。估算过低，又会使供电系统的线路及电气设备由于承
2021
3. 反复短时运行工作制这类设备周期性地工作---停歇---工作，如此反复运行，而工作周期一般不超过10分钟。如：电焊机、起重机。
2021
3.2 设备功率 Pe 的确定(单台)
1. 连续工作制的设备功率 Pe等于其额定功率 Pr。即: Pe=Pr
2. 短时工作制的设备功率 Pe等于其额定功率Pr。即: Pe=Pr 但求计算负荷时一般不考虑。
2021
3. 平均负荷：电力用户在一段时间内消耗功率的平均值。 Pav、Qav、Sav 。
4. 负荷系数（负荷率）：在最大工作班内，平均负荷与最大负荷之比。
Pav Pm
Q av Qm
2021
负荷系数越大，负荷曲线越平坦。一般工厂年负荷系数年平均值为： α=0.7~0.75 β =0.76~0.82 5.需要系数Kx：是一个综合系数，与设备组的负
2021
第二节负荷曲线
2.1 负荷曲线表示电力负荷随时间变化关系情况的曲线。
它直观地反映了用户用电的特点和规律，对于同类型的用户，其负荷曲线形状大致相同。
2021
负荷曲线绘绘制在直角坐标内，横坐标表示时间，纵坐标表示电力负荷。
按负荷性质分：有功负荷曲线、无功负荷曲线按持续工作时间分：日负荷曲线(24h)、年负
2021
3. 断续工作制的设备功率是指将额定功率换算为统一负载持续率下的功率。负载持续率:一个工作周期内工作时间与工作周期的百分比
2021
(1)起重机类:起重机有电动机类的设备功率统一换算到负载持续率ε=25%下的有功功率。
(2)电焊机类：将额定功率换算到负载持续率 ε=100%时的有功功率。
2021
1. 需要系数法：引入需要系数和同时系数，直接求出计算负荷。计算简便，应用广泛，适用于配、变电所的负荷计算。
荷系数、线路及用电设备效率、以及很多随机因素有关。
2021
6.利用系数K1：用电设备组在最大负荷班内的平均负荷
2021
计算负荷的定义是按发热条件选择导体和电气设备时使用的一个假
想负荷，通常规定取30分钟平均最大负荷 P30、 Q30 和 S30作为该用户的“计算负荷”。
其物理意义：计算负荷持续运行产生的热效应与实际变动负荷长期运行所产生的最大热效应相等。
2021
3.3 设备功率的确定原则（用电设备组，建筑物，变压器）
用电设备组的设备容量不包括备用设备。消防时的最大负荷与非火灾时使用的最大负
荷应择其大者计入容量。季节性用电设备应择其最大者计入总设备功
率（制冷和采暖设备）住宅的设备容量采用每户的用电指标之和
2021
第四节负荷计算
4.1 负荷计算的主要内容 1. 设备容量Pe 配电系统设计和负荷计算
第二章建筑供配电的负荷计算
2021
第一节计算负荷的意义和计算目的
1.1什么是计算负荷
1. 计算负荷是一种假定负荷，它的确定是主要依据用电设备的铭牌数据，以及设备的工作特性，并通过一定的计算方法进行。
2021
2. 由于负荷是随时变动的，计算负荷是指在一定时间间隔中的持续负荷，它在该时间间隔中产生的热效应与实际变动负荷所产生的最大热效应相等。
受不了实际负荷过热的电流，加速其绝缘老化的速度，降低使用寿命
2021
1．3 计算负荷的目的
1. 作为按照发热条件选择供配电系统各级电压供电网络变压器容量、导体（导线截面）和电气设备的依据。
2. 用来计算电压损失和功率损耗。 3.在工程上为方便计算，亦可作为能量消耗量
及无功功率补偿的计算依据。
荷曲线（8760h〕
2021
2.2 负荷曲线中的相关物理量 1. 年最大负荷：负荷曲线上的最高点，指全年
中最大工作班内半小时平均功率的最大值。用 Pmax 、 Qmax 、 Smax分别表示年有功、无协和视在功率最大负荷。
2021
2. 年最大负荷利用小时数：一个假想时间，标志工厂负荷是否均匀的一个重要指标。物理意义：如果用户以年最大负荷Pmax持续运行 Tmax 小时所消耗的能量恰好等于全年实际消耗的能量，那么Tmax即为年最大负荷利用小时数。
2021
举例：例1. 有一台断续工作制的电动机,在负载持续
率为此60%时,其额定功率为48KW,在采用需要系数法进行负荷计算时,其计算时采用的设备功率是多少?
2021
例2. 有一台电焊机,额定容量为23KVA,单相 380V,负载持续率65%,COSΦ =0.5,在进行负荷计算时,其采用的设备功率应是多少?
2021
4. 白炽灯和卤钨灯的设备功率为为灯泡功率气体放电灯的设备功率为灯管功率加镇流器的功率
损耗（荧光灯普通镇流器 +25%；节能型镇流器
+15%--18%；电子镇流器 +10% 金属卤化物，高压钠灯，荧光高压汞灯普通镇流器
14%---16%; 节能镇流器 9%---10%）
2021
因此：
PC= P30= Pm QC= Q30= Qm
SC= S30= Sm
2021
第三节用电设备的主要特征
3.1 用电设备工作制分类
1. 连续运行工作制这类设备长期连续运行，负荷比较稳定。如:水泵、照明、电动扶梯、通风机、空压机等。
2021Βιβλιοθήκη 2. 短时运行工作制这类设备的工作时间较短，而停歇时间相对较长如:机床上的辅助电机(进给、升降、闸门电动机)
