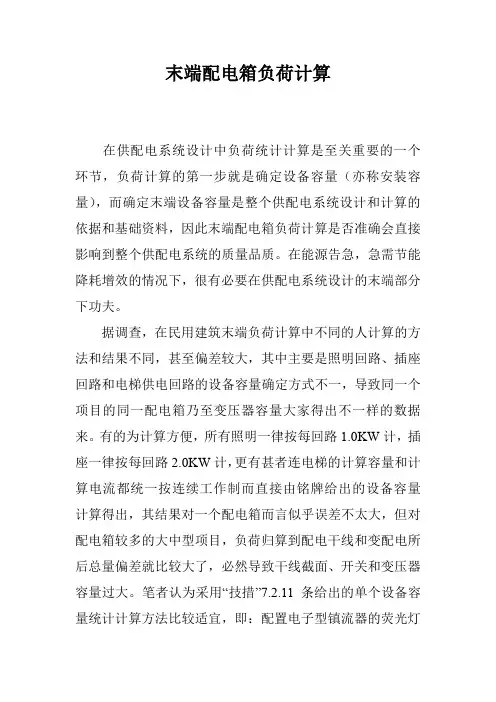

末端配电箱负荷计算在供配电系统设计中负荷统计计算是至关重要的一个环节，负荷计算的第一步就是确定设备容量（亦称安装容量），而确定末端设备容量是整个供配电系统设计和计算的依据和基础资料，因此末端配电箱负荷计算是否准确会直接影响到整个供配电系统的质量品质。

在能源告急，急需节能降耗增效的情况下，很有必要在供配电系统设计的末端部分下功夫。

据调查，在民用建筑末端负荷计算中不同的人计算的方法和结果不同，甚至偏差较大，其中主要是照明回路、插座回路和电梯供电回路的设备容量确定方式不一，导致同一个项目的同一配电箱乃至变压器容量大家得出不一样的数据来。

有的为计算方便，所有照明一律按每回路1.0KW计，插座一律按每回路2.0KW计，更有甚者连电梯的计算容量和计算电流都统一按连续工作制而直接由铭牌给出的设备容量计算得出，其结果对一个配电箱而言似乎误差不太大，但对配电箱较多的大中型项目，负荷归算到配电干线和变配电所后总量偏差就比较大了，必然导致干线截面、开关和变压器容量过大。

笔者认为采用“技措”7.2.11条给出的单个设备容量统计计算方法比较适宜，即：配置电子型镇流器的荧光灯取1.1倍的灯管功率作为安装容量（若配的是电感型镇流器则为1.2倍）；气体放电灯取1.5倍的灯功率作为安装容量；风机盘管按100W／台计；电烘手器插座按2KW／台计；一般插座按100W／组计，计算机较多的办公室插座按150W／组计；对于宾馆饭店的清扫插座（吸尘器用，一台吸尘器0.25KW），由于一般一个楼层（或防火分区）用一个回路，可能同时会有1～3台吸尘器工作，这就需要根据楼层建筑面积进行归算，即清扫插座按0.25KW～0.75KW／回路计，这样比直接叠加插座数量更贴合实际。

每个末端分支回路均详细按此办法对照平面图作代数叠加（容量较大的用电设备设备容量都是确定的，不需赘述），这样所得的较基础的计算数据是相对比较真实可靠的，也是切实可行的。

对末端箱的功率因数，“技措”和“民规”都给出了一些措施或规定，很大一部分设计师盲目全盘套用，如此有所不妥。

供配电系统设计的内容
供配电系统设计是为了满足建筑物或工业设施的电力需求而进行的规划和设计工作。

以下是供配电系统设计通常涉及的内容：
1. 负荷计算：确定用电设备的负荷大小和类型，包括照明、动力、空调、通风等。

负荷计算是为了确定供电系统的容量和配置。

2. 供电方案选择：根据负荷计算结果和用电需求，选择合适的供电方案，如市电接入、发电机组、不间断电源（UPS）等。

3. 变压器容量和数量：根据负荷计算和供电方案，确定所需的变压器容量和数量。

变压器用于将高压电力转换为低压电力供负载使用。

4. 配电系统设计：设计低压配电系统，包括配电柜、开关柜、电缆布线等。

确定配电系统的布局、线缆规格和保护设备。

5. 短路电流计算：进行短路电流计算，以确定保护设备的额定电流和短路容量，确保系统在短路情况下的安全运行。

6. 接地系统设计：设计合适的接地系统，包括接地网、接地线和接地电阻等，以确保人身安全和设备正常运行。

7. 继电保护设计：配置适当的继电保护装置，如过流保护、短路保护、接地保护等，以保护供配电系统和设备。

8. 电能质量评估：评估供电系统的电能质量，如电压波动、频率变化、谐波等，确保电力供应的稳定性和可靠性。

9. 照明和插座设计：根据建筑物的布局和用途，设计照明系统和插座布局，满足用户的需求。

10. 设计文档编制：编制详细的设计文档，包括设计说明、图纸、设备清单等，用于指导施工和维护。

供配电系统设计需要综合考虑电气工程、建筑布局、用电需求等因素，确保设计方案的安全性、可靠性、经济性和可扩展性。

设计过程中需要与相关专业人员进行协调和沟通，以确保设计的顺利实施。

教学楼供配电系统设计-建筑供配电与照明课程设计教学楼供配电系统设计是建筑供配电与照明课程设计中的一个重要部分。

下面是一个详细的教学楼供配电系统设计的步骤：1. 确定负荷需求：首先需要确定教学楼的负荷需求，包括照明、空调、电梯、计算机设备等。

根据教学楼的用途和规模，计算出每个房间或区域的负荷需求。

2. 确定电源容量：根据负荷需求计算出教学楼的总电源容量。

通常使用的电源是交流电，根据负荷需求确定所需的额定电压和额定电流。

3. 设计电缆线路：根据教学楼的布局和负荷需求，设计电缆线路。

需要确定每个房间或区域的电缆长度、截面积和材料。

根据电缆的额定电流和电压降，选择合适的电缆规格。

4. 设计配电盘：根据负荷需求和电缆线路设计，设计配电盘。

配电盘用于将电源分配到各个房间或区域。

需要确定配电盘的额定电流和额定电压，选择合适的开关和保护装置。

5. 设计照明系统：根据教学楼的照明需求，设计照明系统。

需要确定每个房间或区域的照明功率、灯具数量和位置。

根据照明系统的设计，选择合适的灯具和控制装置。

6. 安全考虑：在设计过程中，需要考虑供配电系统的安全性。

包括过载保护、短路保护、漏电保护等。

需要选择合适的保护装置和安全设备，确保供配电系统的安全运行。

7. 节能考虑：在设计过程中，需要考虑供配电系统的能耗和节能措施。

可以采用节能灯具、自动控制系统、能量回收装置等，减少能耗并提高能源利用效率。

8. 标准和规范：在设计过程中，需要遵循相关的标准和规范。

包括国家电气安全标准、建筑电气设计规范等。

确保供配电系统的设计符合安全和技术要求。

以上是一个教学楼供配电系统设计的详细步骤。

在实际设计中，还需要考虑具体的建筑结构、用途和预算等因素，进行合理的设计和优化。

建筑供配电与照明下册知识点建筑供配电与照明是建筑设计中重要的一部分，涉及电力系统的规划、电气设备的选择、线路的布置以及照明设计等方面。

下面是一些与建筑供配电与照明相关的知识点的参考内容：1. 电力系统规划：- 建筑供电系统的总体规划，包括用电负荷、变电站容量和位置的确定；- 配电网络的规划，包括中压配电、低压配电和终端用户的线路布置；- 对安全、可靠性和经济性等因素的综合考虑，确定供电系统的结构。

2. 用电负荷计算：- 计算建筑物的用电负荷，包括建筑物的照明、空调、电梯、电炉等设备的用电需求；- 根据用电负荷计算结果，确定用电设备的容量和数量。

3. 电气设备的选择：- 根据用电负荷计算结果，选取合适的变压器、开关设备、配电柜和电缆等电气设备；- 根据建筑物的用途和电气设备的特点，选择适合的变压器类型、断路器类型等。

4. 电气线路布置：- 确定各个电气设备之间的线路布置，包括线缆的敷设、线路的绕线和分支箱的设置等；- 要考虑线路的短路容量、电压损耗和功率因数等因素。

5. 电力系统保护：- 设计电力系统的保护装置，包括过载保护、短路保护和接地装置的选择和设置；- 根据建筑物的用途和安全要求，确定合适的保护装置类型。

6. 照明设计：- 根据建筑物的用途和功能区域，确定照明设计的需求；- 根据照明设计的需求，选取合适的照明设备，包括灯具类型、光源类型、照明控制系统等；- 根据建筑物的形状和空间布局，设计合理的照明布置，以提供充足、均匀的照明效果。

7. 能耗管理：- 优化建筑物的能源利用，减少能源的消耗；- 通过采用高效的照明设备和控制系统，以及使用可再生能源等方式，降低能耗；- 设计智能化的能源管理系统，实现能耗的实时监控和调节。

8. 安全管理：- 遵守相关的建筑电气安全规范和标准，保障供配电系统和照明设备的安全运行；- 设计合适的漏电保护、接地保护和过载保护系统，确保电气设备和用户的安全。

以上是建筑供配电与照明的相关知识点的参考内容。

《建筑供配电与照明》课程标准课程代码：课程类型：职业岗位课程适用专业：建筑电气工程技术总学时：80学时左右一、课程定位1．课程的性质与任务本课程是建筑电气工程技术专业的一门职业岗位课程。

根据该专业施工技术员的能力要求，本课程主要包括工业与民用建筑供配电系统中常用的高低压电气设备的基本结构、工作原理和功能，负荷计算与分析、供配电系统的接线方式，二次回路的基本知识及防雷接地。

能够熟练进行建筑施工工地临时供配电系统设计，并提出相应的安全技术注意事项；能够熟练进行建筑电气施工设计竣工图更改，并参与技术交底会议等内容，通过学习要求学生能够掌握供配电运行、安全等技术，能够解决供配电系统的设计、选择以及照明系统接线方案的设计、选择、能够编制建筑工地施工用电的技术与安全措施。

能独立自主完成资料归档与工程交接；依据工程现场实际，会分析施工安全注意事项，编写保障施工措施；能够独立完成施工资料的整理与归档。

能够进行住宅小区供配电系统系统的日常运行与维护管理工作。

2．本课程与前后课程之间的联系本课程应以建筑概论、建筑识图与CAD、电工电子基础、电机与控制、建筑设备认识实习等专业基础知识为前导，与建筑弱电课程同步学习，后续课程为建筑电气安装施工技术、本课程的课程设计、安装工程造价和施工组织设计与管理等。

二、课程目标1．专业能力目标通过课程学习，具有建筑供配电系统安装的职业操作技能，熟悉常用的高（10KV）低压电气设备的类型、规格、性能特点、操作特点和选择计算等专业理论知识，掌握配电箱及部件的加工、制作与安装，掌握低压配电系统中的附属构筑物与设备的施工安装方法，掌握电气管线系统安装的方法、要求和步骤、质量标准和评估验收等专业应用知识，具备施工组织规划和方案编制的能力，客观制订施工质量和安全保障措施，独立完成施工资料的整理与归档，满足建筑设备安装的现场需要。

2．方法能力目标通过本课程学习，培养学生能够根据项目要求，科学汲取专业信息，确立工作目标；根据工程进展，合理选择工作过程，规划工作计划；根据现场情况，正确分析实际问题，决策组织方案；根据工艺要求，优化确定施工技术；落实施工方案；根据行业规范，系统检查制度方法，贯彻规范要求；根据验收条目，全面组织资料图纸，完成竣工交接。

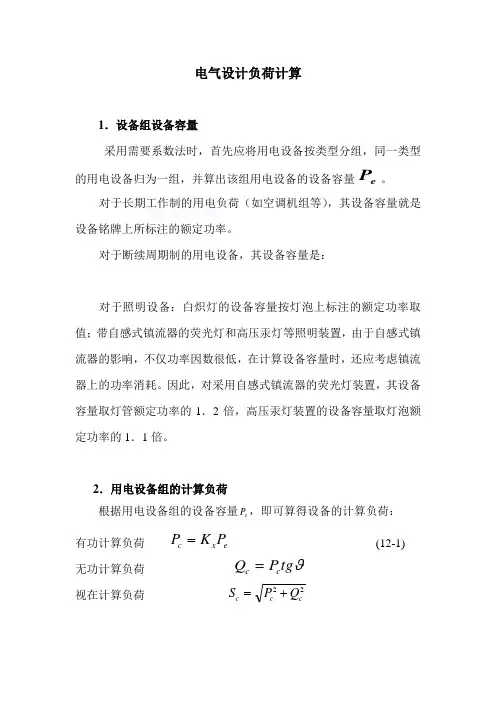

电气设计负荷计算1．设备组设备容量采用需要系数法时，首先应将用电设备按类型分组，同一类型的用电设备归为一组，并算出该组用电设备的设备容量e P 。

对于长期工作制的用电负荷（如空调机组等），其设备容量就是设备铭牌上所标注的额定功率。

对于断续周期制的用电设备，其设备容量是：对于照明设备：白炽灯的设备容量按灯泡上标注的额定功率取值；带自感式镇流器的荧光灯和高压汞灯等照明装置，由于自感式镇流器的影响，不仅功率因数很低，在计算设备容量时，还应考虑镇流器上的功率消耗。

因此，对采用自感式镇流器的荧光灯装置，其设备容量取灯管额定功率的1．2倍，高压汞灯装置的设备容量取灯泡额定功率的1．1倍。

2．用电设备组的计算负荷根据用电设备组的设备容量e P ，即可算得设备的计算负荷：有功计算负荷 e x c P K P = (12-1) 无功计算负荷 ϑtg P Q c c =视在计算负荷 22c c c Q P S +=或 ϑcos c P S =计算电流 U S I c c 3103⨯= (12-2)式中 x K ——设备组的需要系数；e P ——设备组设备容量（KW ）； ϑ——用电设备功率因数角；U ——线电压（V ）；c I ——计算电流（A ）。

上述公式适用计算三相用电设备组的计算负荷，其中式（12-2）计算电流的确定尤为重要，因为计算电流是选择导线截面积和开关容量的重要依据。

对于单相用电设备，可分为两种情况：（1）相负荷 相负荷的额定工作电压为相电压，正常运行时，相负荷接在火线和中性线之间，民用建筑中的大多数单相用电设备和家用电器都属于相负荷。

在供配电设计中，应将相负荷尽量均匀地分配到三相之中，按照最大的单相设备乘以3，求得等效的三相设备容量，然后按上述公式求得计算电流（线电流）。

ϕm e P P 3=ϕm P ——最大负荷相的单相设备容量（2）线间负荷 线间负荷是指额定工作电压为线电压的单相用电负荷，正常工作时，线间负荷换算为等效的相负荷，再按照相负荷求得计算电流。

建筑供配电与照明习题答案建筑供配电与照明习题答案在建筑领域中，供配电与照明是非常重要的一环。

供配电系统是建筑物内电力的分配与传输系统，而照明系统则是为了提供良好的照明效果而设计的。

在学习建筑供配电与照明的过程中，我们经常会遇到一些习题，下面是一些常见的习题及其答案，希望对大家有所帮助。

1. 什么是供配电系统的主要组成部分？供配电系统主要由电源系统、配电系统和用电设备组成。

电源系统包括变压器和发电机，用于将电能供应给配电系统。

配电系统则包括高压配电、低压配电和照明配电等。

用电设备包括各种电气设备和照明设备。

2. 请解释什么是三相电？三相电是指由三个相位相同但相位差120度的交流电组成的电力系统。

它比单相电更稳定，能够提供更大的功率。

三相电广泛应用于建筑供配电系统中。

3. 什么是照明设计中的照度？照度是指照明光束照射到某个表面上的光照强度，通常以勒克斯（lux）为单位。

照度的大小决定了被照亮物体的明暗程度。

在照明设计中，我们需要根据不同的场所和需求确定合适的照度水平。

4. 请解释什么是电气负荷计算？电气负荷计算是指根据建筑物的用电设备和照明需求，计算出建筑物所需的总负荷。

通过负荷计算，我们可以确定供配电系统的容量和配置，确保系统的正常运行。

5. 什么是照明控制系统中的感应开关？感应开关是一种能够根据人体活动感应光线的开关装置。

它可以根据人的存在与否自动控制照明设备的开关。

感应开关在节能照明中起到了重要的作用，能够有效减少能源的浪费。

6. 请解释什么是照明设计中的光色温度？光色温度是指光源发出的光线的颜色，通常以开尔文（Kelvin）为单位表示。

不同的光色温度对人的视觉效果和心理感受有不同的影响。

在照明设计中，我们需要根据不同的场所和需求选择合适的光色温度，以达到良好的照明效果。

7. 什么是建筑物的接地系统？建筑物的接地系统是为了保证建筑物内的电气设备安全而设计的。

接地系统通过将电气设备的金属外壳与地面连接，使得电流能够通过地面消散，防止电气设备的外壳带电，保护人身安全。

注册电气工程师供配电方向专业案例一、项目背景与负荷计算。

话说有这么一个中型商业建筑项目，准备搞供配电设计。

首先就得算负荷呀，这就像你要请客吃饭，得先知道要来多少人才能准备多少饭菜一样。

这个商业建筑里有各种各样的用电设备，从照明灯具到空调，从电梯到各种店铺里的电器。

照明呢，按面积和照度要求来估算功率。

比如说，一层的营业大厅面积是1000平方米，要求平均照度300勒克斯，根据照明设计手册，每平方米大概需要10瓦的功率，那这一层照明负荷就是1000×10 = 10000瓦，也就是10千瓦。

空调可就复杂一点了。

它有主机、风机盘管等设备。

主机功率得根据建筑的冷热负荷计算，这涉及到建筑的围护结构（就像人穿的衣服，影响热量的进出）、人员数量、设备散热等因素。

假设这个商业建筑夏季制冷负荷算出来是500千瓦，冬季制热负荷是400千瓦，这空调可就是个用电大户。

电梯呢，每部电梯的功率铭牌上有标识，假设这里有3部电梯，每部功率15千瓦，那电梯的总功率就是3×15 = 45千瓦。

把这些设备的功率都加起来，再考虑一个同时系数。

为啥要有同时系数呢？就是说不可能所有设备在同一时刻都以最大功率运行，就像一家人不可能同时把家里所有电器都开着一样。

假设同时系数取0.8，那总的计算负荷就是（照明10千瓦 + 空调500千瓦 + 电梯45千瓦）×0.8 = 444千瓦。

二、供电电源与变压器选择。

有了计算负荷，就得考虑供电电源了。

这个商业建筑比较重要，得有双电源供电，就像有两个备胎一样，一个出问题了另一个能顶上。

然后就是选变压器。

变压器的容量得比计算负荷大一些，得留出点余量，就像买衣服得买稍微大一点的，不然太紧了不舒服。

假设我们选择两台变压器，根据计算负荷444千瓦，考虑到以后可能的扩容，我们可以选择每台变压器容量为315千伏安的。

为啥选315呢？因为这个容量比较常见，而且能满足当前和未来一定时期的用电需求。

河北工程大学科信学院课程设计说明书<20013 /2018 学年第一学期）课程名称：建筑供配电及照明课程设计题目：综合教案楼供配电及照明设计专业班级： 10级电气一班学生姓名：王健学号： 100062133指导教师：岑毅南设计周数： 2周设计成绩：2018年 12月 22 日一．课程设计的目的建筑电气综合课程设计的目的是进一步强化建筑电气设计理论与建筑电气工程的设计、施工实践能力的有机结合，更有效地培养本业专业综合设计思维以及施工、安装的实践能力。

本课程设计的任务包括高层建筑的强弱电气系统的方案设计以及强弱电气系统电气施工图的设计。

二．课程设计的任务∙根据课题的原始资料，确定符合等级；∙拟定高低压供配电系统；∙正确建立负荷统计计算表；∙变压器台数、容量、型号选择；开关、线路各做一个选型，发电机容量选择；∙活动室照度计算及照明灯具的选择及布置；∙CAD绘制供配电系统图；三．课程说明书的设计说明1. 设计步骤供配电设计内容主要包括变配电设计、高压配电线路设计、低压配电线路设计和电气照明设计等。

其设计步骤一般如下：1．收集原始资料在动手设计之前，应根据设计任务书的要求，收集用电设备的性质、特征、功率、布局、环境及气象条件；各用电单位的平面图及断面图；用电设备平面布置图；电源的电压、容量及可能提供的供电方式。

2．电力负荷的分析计算根据提供的各用电单位的电力负荷清单，分析那些电力设备属一级负荷，那些属二级负荷，那些属三级负荷，然后按需要系数法分别计算出各用电单位及全部的计算负荷，在平面图上画出各用电单位的负荷图。

根据各用电单位的负荷性质及平面布局，确定在那些地方设变电所及各变电所中的变压器台数。

然后根据确定的变电所布局，拟出各用电单位变电所供电范围，并计算各变电所的计算负荷。

3．配电系统设计配电系统设计应根据工艺设计所提供的设备平面布置图、拟出两种可行的中学配电系统方案进行比较后，确定一种方案。

4．低压配电屏的选择5．选择高压电器6．变配电所平面布置设计：根据变电所应靠近负荷中心及进出线方便的原则，确定变电所的位置，然后根据环境条件确定变压器是放在户外还是室内。

《建筑供配电与照明》课程设计报告题目：系部：专业：学号：姓名:指导老师：2012年 6 月 15日目录1. 任务设计目地 (3)2设计务的项目 (3)2.1设计任务题目 (3)2.2要求在一周时间内独立完成下列工作量： (3)2.3设计要求 (3)2.4设计依据 (3)3. 设计依据 (4)4.小区的负荷计算 (4)4．1负荷等级 (5)4. 2负荷计算 (4)4.3照明灯的计算负荷确定如下 (5)4.4大楼变电所变压器低压侧的计算负荷 (5)5.变电所位置和形式的选择 (6)5.1变电所主变压器台数/容量及主线方案的选择 (5)6.短路电流计算 (7)7.一次设备的选择与校验....... . (11)8.大楼内外照明设计 (12)9.配电系统设计 (12)10.防雷和接地装置的确定............................................................................ ..12`11.变压器接线图 (14)12.小区建筑平面 (14)13.大楼照明设计图 (15)14. 课程设计（论文）进程安排 (16)1、任务设计目地通过某小区大楼的电气设计，熟悉高层住宅电气设计的方法及步骤。

掌握根据建筑物用途的不同，合理选择电源、变压器、各种用电设备，能读懂各种电气图，了解防雷与接地。

2、设计任务的项目2.1设计任务题目某小区大楼供配电与照明设计。

设计任务2.2 要求在一周时间内独立完成下列工作量：1）、设计说明书需包括：○1封面与目录。

○2前言及确定了赋值参数的设计任务书。

○3负荷计算和无功率补偿。

○4变电所位置和型式的选择。

○5变电所主变压器台数、容量及主接线方案的选择。

○6短路电流计算。

○7变电所一次设备的选择与校验。

○8大楼内外照明设计。

○9防雷和接地装置的确定。

2）.设计图与表样○1变配电所主接线图。

○2主要设备及材料表。

2.3、设计要求根据本小区所能取得的电源及本小区用电负荷的实际情况，并适当考虑到小区负荷的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置与型式，确定变电所主变压器的台数与容量，选择变电所主接线方案及高低压设备与进出线，建筑的内外照明设计、确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。

建筑电气常用数据引言随着科技的进步，建筑电气工程已经成为现代建筑中不可或缺的一部分。

对于建筑电气工程师来说，掌握常用数据是非常重要的，因为它们是进行设计、施工和后期维护的基础。

本文将介绍建筑电气工程中常用的一些数据，包括电气负荷计算、导线与电缆截面选择、供配电系统设计、常用设备与材料、保护与控制回路、安全用电与节能措施以及电气图纸绘制与施工管理等方面的内容。

一、电气负荷计算确定计算负荷的方法：根据不同的需要，可以采用需要系数法、二项式法、单位面积功率法等方法来确定计算负荷。

负荷密度：对于不同的用途，各个房间或区域的负荷密度是不同的，需要结合实际情况进行计算。

功率密度：对于一些特定用途的房间，如数据中心等，需要采用功率密度法进行计算。

设备功率：根据设备的工作制和运行情况，确定设备的功率因数和效率。

特殊情况处理：对于一些特殊用途的场所，如医院、银行等，需要进行特殊的负荷计算和处理。

二、导线与电缆截面选择导体截面：根据计算负荷和允许电压损失，选择合适的导体截面。

电缆截面：根据电缆的敷设方式、工作电流和敷设环境等因素选择合适的电缆截面。

保护导体截面：根据保护电器的额定电流和保护导体的允许载流量选择合适的保护导体截面。

导线颜色：根据国家相关标准规定，导线的颜色应该符合要求，以便于后期维护和管理。

电缆桥架：根据电缆的数量和截面选择合适的电缆桥架，并考虑桥架的安装高度和走向等因素。

三、供配电系统设计电压等级：根据用电设备和用电量的需求，选择合适的电压等级。

供电电源：根据用电需求和实际情况，选择合适的供电电源。

变压器容量：根据用电设备和用电量需求，选择合适的变压器容量。

无功补偿：通过无功补偿装置对供配电系统进行无功补偿，以提高系统的功率因数和降低能耗。

系统接地：根据供配电系统的实际情况，选择合适的系统接地方式和接地电阻值。

四、常用设备与材料电气设备：包括变压器、配电箱、开关柜、电缆分支箱等。

控制设备：包括电机控制器、照明控制器、空调控制器等。
