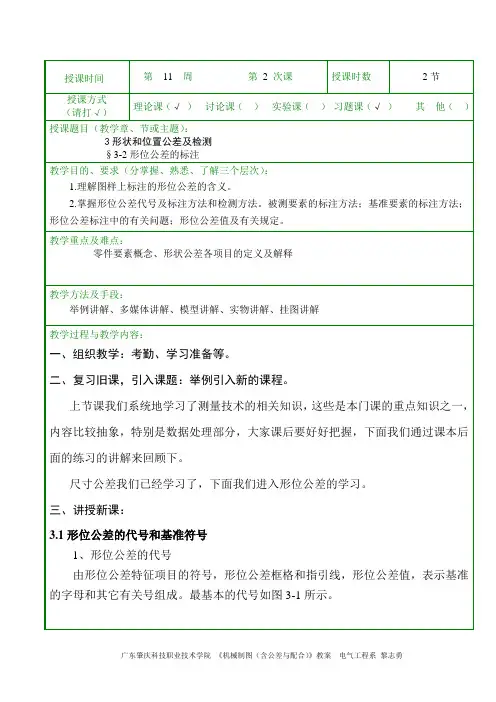

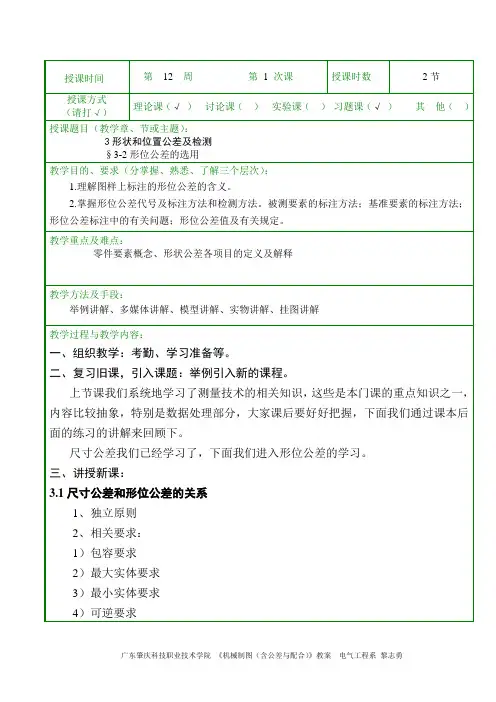

机械制图(公差配合)教案13-1

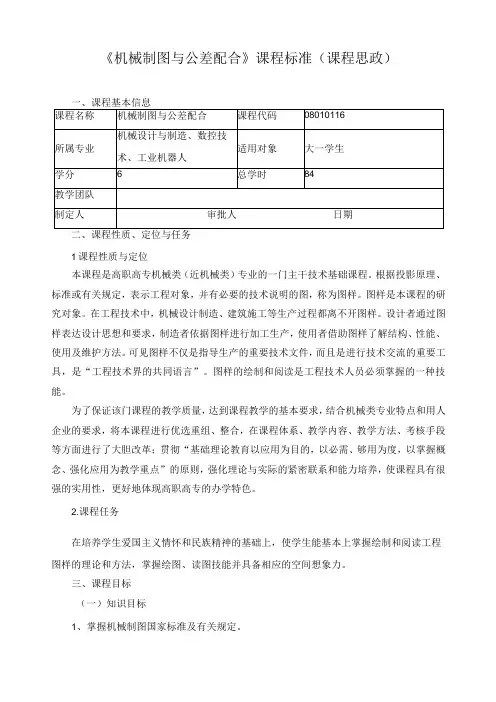

《机械制图与公差配合》课程标准（课程思政）1课程性质与定位本课程是高职高专机械类（近机械类）专业的一门主干技术基础课程。

根据投影原理、标准或有关规定，表示工程对象，并有必要的技术说明的图，称为图样。

图样是本课程的研究对象。

在工程技术中，机械设计制造、建筑施工等生产过程都离不开图样。

设计者通过图样表达设计思想和要求，制造者依据图样进行加工生产，使用者借助图样了解结构、性能、使用及维护方法。

可见图样不仅是指导生产的重要技术文件，而且是进行技术交流的重要工具，是“工程技术界的共同语言”。

图样的绘制和阅读是工程技术人员必须掌握的一种技能。

为了保证该门课程的教学质量，达到课程教学的基本要求，结合机械类专业特点和用人企业的要求，将本课程进行优选重组、整合，在课程体系、教学内容、教学方法、考核手段等方面进行了大胆改革；贯彻“基础理论教育以应用为目的，以必需、够用为度，以掌握概念、强化应用为教学重点”的原则，强化理论与实际的紧密联系和能力培养，使课程具有很强的实用性，更好地体现高职高专的办学特色。

2.课程任务在培养学生爱国主义情怀和民族精神的基础上，使学生能基本上掌握绘制和阅读工程图样的理论和方法，掌握绘图、读图技能并具备相应的空间想象力。

三、课程目标（一）知识目标1、掌握机械制图国家标准及有关规定。

2、掌握徒手绘图、尺规绘图、计算机绘图的方法。

3、掌握正投影法的基本原理及点、线、面的投影作图。

4、掌握基本立体、组合体的投影作图。

5、掌握看组合体视图的方法及组合体的尺寸标注。

6、掌握轴测图的基本知识和画法。

7、掌握机件的常用表达方法。

8、掌握标准件和常用件的规定画法。

9、掌握绘制和阅读零件图和装配图的基本方法。

10、初步了解有关机械设计和制造工艺方面的知识。

（二）能力目标1、具备查阅标准和手册的初步能力。

2、具备用仪器、徒手绘制工程图样的基本能力。

3、培养阅读工程图样的基本能力。

4、培养学生空间构思能力、分析能力和空间问题的图解能力。

《公差配合与技术测量》教案最全面一、教学目标1. 知识与技能：（1）理解公差配合的基本概念及其在机械设计中的重要性；（2）掌握基本尺寸、极限尺寸和公差的概念；（3）学会运用公差配合知识解决实际问题。

2. 过程与方法：（1）通过实例分析，培养学生的动手能力和实际操作技能；（2）学会使用测量工具，提高测量精度。

3. 情感态度与价值观：（1）培养学生对机械制造行业的兴趣和热情；（2）培养学生认真负责、细致观察的职业素养。

二、教学内容1. 公差配合的基本概念（1）基本尺寸、极限尺寸和公差的概念；（2）公差配合的分类及应用。

2. 公差配合的计算（1）基本公差、标准公差和极限公差的关系；（2）线性尺寸、角度尺寸和圆柱尺寸的公差计算方法。

3. 公差配合在机械设计中的应用（1）公差配合在轴和孔配合中的应用；（2）公差配合在齿轮传动中的应用。

三、教学重点与难点1. 教学重点：（1）公差配合的基本概念及其计算方法；（2）公差配合在机械设计中的应用。

2. 教学难点：（1）公差配合的计算方法；（2）公差配合在实际问题中的应用。

四、教学方法1. 讲授法：讲解公差配合的基本概念、计算方法和应用实例；2. 演示法：展示测量工具的使用方法和实际操作过程；3. 实践操作法：学生动手实践，提高测量精度。

五、教学准备1. 教材：《公差配合与技术测量》；2. 教具：测量工具（卡尺、千分尺等）、示教模型；3. 课件：公差配合的相关图片、图表和实例。

六、教学过程1. 引入新课：通过一个实际案例，介绍公差配合在机械设计中的重要性。

2. 讲解基本概念：讲解基本尺寸、极限尺寸和公差的概念，并通过示例进行说明。

3. 公差配合的计算：讲解基本公差、标准公差和极限公差的关系，并通过实例演示公差配合的计算方法。

4. 应用实例：分析公差配合在轴和孔配合、齿轮传动等方面的应用。

5. 总结与练习：对本节课的内容进行总结，布置相关的练习题目。

七、作业布置1. 复习本节课的内容，整理笔记；2. 完成练习题目，包括公差配合的计算和应用实例。

一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加 工出来，不经任何选择或修配，任取一对装配起来，就能达到设计的工作性能要 求，零件间的这种性质称为互换性。

零件具有互换性，可给机器装配、修理带来 方便，也为机器的现代化大生产提供了可性。

（二）公差的有关术语零件在加工过程中，足球机床精度、刀具磨损、测量误差等的影响，不可 能把零件的尺寸加工得绝对准确。

为了保证互换性，必须将零件尺寸的加工误差 限制在一定范围内，为例，说明公差的有关术语（轴，类同）。

⑶尺寸咎基名削解祥蟹般带图FFI1 尺寸公龙名词解耳龙金差带图 1、基本尺寸根据零件的强度和结构要求，设计时确定的尺寸。

其数值应优先用标准直 径或标准长度。

2、实际尺寸通过测量所得到的尺寸。

3、极限尺寸 允许尺寸变动的两个界限值。

它是以基本尺寸为基数来确定的。

两个界限值中较 大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。

4、尺寸偏差（简称偏差）某一尺寸减去其基本尺寸所得的代数差。

尺寸偏差有：上偏差二最大极限尺寸一基本尺寸l.ry.黑心-孙县1-0占拗切下偏差二最小极限尺寸一基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。

国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。

尺寸公差二最大极限尺寸一最小极限尺寸二上偏差一下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。

如图la所示的孔径：基本尺寸= 030最大极限尺寸=030.010最小极限尺寸二029.990上偏差ES二最大极限尺寸一基本尺寸=30.010-30=+0。

010下偏差EI二最小极限尺寸一基本尺寸=29.990-30=-0.010公差二最大极限尺寸一最小极限尺寸欢迎下载%夕献 P 1 . 一——--蔡麴尹虹。

《机械制图》听课教案第一章：机械制图基础知识1.1 机械制图的标准和规范1.2 机械制图的基本原理1.3 机械制图的符号和标注1.4 机械制图的绘制工具和材料第二章：机械制图的图线和比例2.1 图线的种类和应用2.2 比例的种类和应用2.3 比例换算的方法2.4 绘制图线和比例的注意事项第三章：机械制图的视图和投影3.1 视图的种类和应用3.2 投影的原理和规律3.3 绘制视图和投影的步骤和方法3.4 绘制视图和投影的注意事项第四章：机械制图的剖视图和断面图4.1 剖视图的种类和应用4.2 断面图的种类和应用4.3 绘制剖视图和断面图的步骤和方法4.4 绘制剖视图和断面图的注意事项第五章：机械制图的标注和说明5.1 标注的种类和应用5.2 标注的符号和标准5.3 标注的步骤和方法5.4 说明的书写和格式要求第六章：机械制图的零件图和装配图6.1 零件图的绘制方法和步骤6.2 装配图的绘制方法和步骤6.3 零件图和装配图的标注和说明6.4 零件图和装配图的阅读和理解第七章：机械制图的极限与配合7.1 极限的定义和表示方法7.2 配合的定义和表示方法7.3 极限与配合的标注和应用7.4 极限与配合的计算和选择第八章：机械制图的形位公差和表面粗糙度8.1 形位公差的定义和表示方法8.2 表面粗糙度的定义和表示方法8.3 形位公差和表面粗糙度的标注和应用8.4 形位公差和表面粗糙度的计算和选择第九章：机械制图的计算机辅助设计（CAD）9.1 CAD软件的基本操作和功能9.2 CAD软件在机械制图中的应用9.3 CAD软件的绘制和编辑技巧9.4 CAD软件的文件管理和打印输出第十章：机械制图的实践与应用10.1 机械制图的实际案例分析10.2 机械制图在工程中的应用10.3 机械制图的常见问题和解决方法10.4 机械制图的学习方法和提高途径重点和难点解析一、机械制图的视图和投影补充说明：视图包括主视图、俯视图、左视图等，根据物体的形状和结构选择合适的视图表达。

精心整理一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加工出来，不经任何选择或修配，任取一对装配起来,就能达到设计的工作性能要求，零件间的这种性质称为互换性。

零件具有互换性，可给机器装配、修理带来方便，也为机器的现代化大生产提供了可性。

（二）公差的有关术语1234下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。

国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei.5、尺寸公差（简称公差）允许尺寸的变动量。

尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。

?如图１a所示的孔径：6如图1b所示，零线是在公差带图中用以确定偏差的一条基准线，即零偏差线。

通常零线表示基本尺寸。

在零线左端标上“0”“+”、“—”号，零线上方偏差为正；零线下方偏差为负。

公差带是由代表上、下偏差的两条直线所限定的一个区域，公差带的区域宽度和位置是构成公差带的两个要素。

为了简便地说明上述术语及其相互关系，在实用中一般以公差带图表示。

公差带图是以放大图形式画出方框的，注出零线，方框宽度表示公差公差值大小，方框的左右长度可根据需要任意确定。

为区别轴和孔的公差带，一般用斜线表示孔的公差带；用加点表示轴的公差。

7、标准公差与标准公差等级标准公差是国家标准所列的以确定公差带大小的任一公差。

标准公差等级是确定尺寸精确程度的等级。

标准公差分20个等级，即IT01、IT0、IT1、IT—18，表示标准公差，阿拉伯数字表示标准公差等级，其中IT01级最高，等级依次降低，IT18级最低。

对于一定的基本尺寸，标准公差等级愈高，标准公差值愈小，尺寸的精确程度愈高。

国家标准将500mm以内的基本尺寸范围分成13段，按不同的标准公差等级列出了各段基本尺寸的标准公差值，见表82孔、轴（1（2。

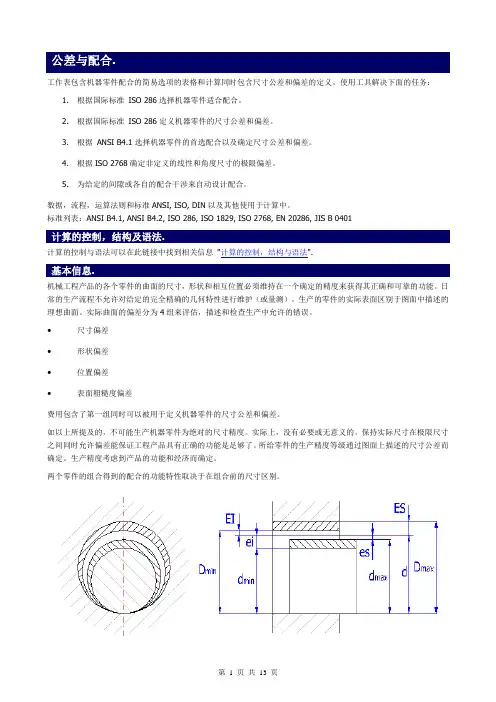

公差与配合.工作表包含机器零件配合的简易选项的表格和计算同时包含尺寸公差和偏差的定义。

使用工具解决下面的任务：1.根据国际标准ISO 286选择机器零件适合配合。

2.根据国际标准ISO 286定义机器零件的尺寸公差和偏差。

3.根据ANSI B4.1选择机器零件的首选配合以及确定尺寸公差和偏差。

4.根据ISO 2768确定非定义的线性和角度尺寸的极限偏差。

5.为给定的间隙或各自的配合干涉来自动设计配合。

数据，流程，运算法则和标准ANSI, ISO, DIN以及其他使用于计算中。

标准列表：ANSI B4.1, ANSI B4.2, ISO 286, ISO 1829, ISO 2768, EN 20286, JIS B 0401计算的控制，结构及语法.计算的控制与语法可以在此链接中找到相关信息"计算的控制，结构与语法".基本信息.机械工程产品的各个零件的曲面的尺寸，形状和相互位置必须维持在一个确定的精度来获得其正确和可靠的功能。

日常的生产流程不允许对给定的完全精确的几何特性进行维护（或量测）。

生产的零件的实际表面区别于图面中描述的理想曲面。

实际曲面的偏差分为4组来评估，描述和检查生产中允许的错误。

•尺寸偏差•形状偏差•位置偏差•表面粗糙度偏差费用包含了第一组同时可以被用于定义机器零件的尺寸公差和偏差。

如以上所提及的，不可能生产机器零件为绝对的尺寸精度。

实际上，没有必要或无意义的。

保持实际尺寸在极限尺寸之间同时允许偏差能保证工程产品具有正确的功能是足够了。

所给零件的生产精度等级通过图面上描述的尺寸公差而确定。

生产精度考虑到产品的功能和经济而确定。

两个零件的组合得到的配合的功能特性取决于在组合前的尺寸区别。

含义：d=D ... 基本尺寸Dmax , Dmin ... 孔的极限尺寸dmax , dmin ... 轴的极限尺寸ES ... 孔的上偏差EI ... 孔的下偏差es ... 轴的上偏差ei ... 轴的下偏差依照组合零件的公差带的相互位置，有三类配合：A.间隙配合B.过渡配合C.过盈配合极限和配合ISO系统. [1]本节用于根据标准ISO 286:1988选择配合以及确定机器零件的尺寸和偏差。

机械制图配合公差全套的机械制图教案第一章：机械制图基础1.1 制图国家标准学习国家制图标准的基本规定，包括图幅、比例、字体、线型等。

1.2 绘图工具及材料介绍绘图板、丁字尺、三角板、铅笔、橡皮等绘图工具的使用方法。

1.3 基本绘图方法学习点、线、面的绘制方法，掌握基本图形的绘制技巧。

1.4 标注方法学习尺寸标注、符号标注、文字标注的方法和规则。

第二章：机械制图的基本技能2.1 视图的绘制学习三视图的绘制方法，掌握视图之间的投影关系。

2.2 剖视图与断面图学习剖视图、断面图的绘制方法和规则。

2.3 标注尺寸学习尺寸标注的顺序、方法和规则，掌握尺寸公差的表示方法。

2.4 绘制机械零件图学习机械零件图的绘制方法，掌握常见机械零件的图形表示。

第三章：公差与配合3.1 公差与配合的基本概念学习公差、配合、间隙、过盈等基本概念。

3.2 公差与配合的表示方法学习公差带、配合间隙、过盈配合的表示方法。

3.3 配合的选择学习根据设计要求选择适当的配合，掌握配合的分类和应用。

3.4 公差与配合在制图中的应用学习如何在机械制图中正确表示公差与配合。

第四章：机械制图的绘制与阅读4.1 绘制机械图样的方法与步骤学习机械图样的绘制方法，掌握绘制步骤和技巧。

4.2 机械图样的阅读方法学习阅读机械图样的方法，掌握图样中的信息提取和理解。

4.3 机械图样的常见问题分析分析机械图样中常见的问题，提高制图质量和准确性。

4.4 机械图样的修改与完善学习修改和完善机械图样的方法，提高图样的合理性和准确性。

第五章：机械制图实例解析5.1 轴类零件图的绘制分析轴类零件的特点，学习绘制轴类零件图的方法。

5.2 齿轮类零件图的绘制分析齿轮类零件的特点，学习绘制齿轮类零件图的方法。

5.3 箱体类零件图的绘制分析箱体类零件的特点，学习绘制箱体类零件图的方法。

5.4 装配图的绘制学习装配图的绘制方法，掌握装配图的表示方法和规则。

第六章：计算机辅助设计（CAD）基础6.1 CAD系统介绍学习CAD系统的概念、功能和应用领域。

公差带图教案(1)
公差带图教案
一、教学目标：
1.了解公差的概念及其在机械制图中的应用；
2.了解公差带图的作用；
3.掌握标准公差带的绘制方法；
4.学会利用公差带图判断零件的精度。

二、教学内容：
1.公差的概念及应用；
2.公差带图的基本构成要素及其作用；
3.标准公差带的绘制方法；
4.公差带图的应用实例。

三、教学步骤：
1.导入新知识
引导学生回忆前面学过的机械制图中的线性公差及其表示方法，明确
引出本课所学内容——公差带图。

2.讲授公差带图的概念及作用
介绍公差带图的定义和作用，强调其为机械制图中刻画零件精度的重
要手段，对提高零件加工质量和降低成本具有重要意义。

3.讲授公差带图的基本构成要素及其作用
介绍公差带图的基本构成要素：公差带线、公差带符号、基准线、主
要用于表示工件加工中的公差范围。

详细讲解每个要素的含义和作用。

4.讲授标准公差带的绘制方法
首先介绍标准公差的概念和定义，然后讲解标准公差带的绘制方法，
包括带线、基准线、公差值等。

结合实例演示如何绘制标准公差带。

5.举例应用公差带图
结合实际工程案例，演示如何应用公差带图进行公差分析和评定，提
高学生对公差带图的理解和应用能力。

6.小结
对本节课学习重点内容进行概括，强调公差带图在零件加工中的重要
性和应用价值。

四、教学重点难点：
教学重点：公差带图的概念及应用、标准公差带的绘制方法。

教学难点：应用实例的讲解和演示，提高学生的实际应用能力。

五、教学工具：
黑板、彩笔、投影仪、实物零件。

机械制图配合公差全套的机械制图教案第一章：机械制图基础1.1 机械制图概述介绍机械制图的定义、作用和重要性解释机械制图的基本要求和方法1.2 机械制图标准讲解国家标准的制定和应用介绍图纸的格式、比例、栏等基本要素1.3 绘图工具和仪器介绍绘图板、丁字尺、三角板、曲线板等基本工具的使用方法讲解绘图仪器的调节和操作技巧第二章：机械图样的表示方法2.1 视图的绘制讲解主视图、俯视图、左视图的绘制方法和规则解释斜视图、全视图、透视图等特殊视图的绘制方法2.2 尺寸标注介绍尺寸的分类和标注方法讲解线性尺寸、角度尺寸、径向尺寸等标注规则2.3 符号和标注讲解机械制图中常用的符号和标注介绍标准件、常用件的符号表示和标注方法第三章：机械制图的绘制技巧3.1 绘制直线和曲线讲解直线的绘制方法和规则介绍曲线的绘制方法和技巧3.2 绘制多边形和圆讲解多边形的绘制方法和规则介绍圆的绘制方法和技巧3.3 绘制机械零件讲解机械零件的绘制方法和技巧介绍常见的机械零件图样的绘制实例第四章：公差与配合4.1 公差的概念与分类解释公差的定义和分类介绍公差带和公差等级的表示方法4.2 配合的概念与分类解释配合的定义和分类介绍间隙配合、过盈配合和过渡配合的表示方法4.3 公差与配合的选用讲解公差与配合的选用原则和方法介绍常用公差与配合的选用实例第五章：机械制图的审核与修改5.1 机械制图的审核讲解机械制图审核的目的和重要性介绍审核的内容和方法5.2 机械制图的修改讲解机械制图修改的原则和方法介绍常见的修改符号和修改技巧第六章：机械制图中常见的绘制错误与纠正6.1 常见绘制错误分析分析机械制图中常见的线条错误、尺寸标注错误、符号使用错误等解释错误产生的原因及可能造成的后果6.2 错误纠正方法讲解机械制图中错误纠正的方法和技巧介绍如何进行修改、删除和重绘等操作6.3 预防绘制错误的方法讲解如何预防机械制图中的常见错误第七章：机械制图的打印与输出7.1 打印设置讲解打印参数的设置，包括纸张大小、打印质量、分辨率等介绍如何调整打印比例和边距等7.2 输出设备的选择介绍不同类型打印机的特点和适用场景讲解如何选择合适的输出设备7.3 打印与输出注意事项讲解打印与输出过程中需要注意的问题强调保证打印质量、避免纸张浪费等第八章：机械制图的计算机辅助设计（CAD）8.1 CAD软件介绍介绍常用的机械制图CAD软件，如AutoCAD、SolidWorks等讲解CAD软件的功能和操作界面8.2 CAD绘制基本技巧讲解CAD软件中绘制直线、曲线、多边形等基本图形的方法介绍CAD软件中的绘图快捷键和命令8.3 CAD绘制实例讲解利用CAD软件绘制机械零件图样的方法和步骤提供机械制图CAD绘制实例供学生练习第九章：机械制图在工程实践中的应用9.1 机械制图在设计中的应用讲解机械制图在产品设计、结构设计等方面的应用介绍机械制图在设计过程中与其他学科的关联9.2 机械制图在生产过程中的应用讲解机械制图在生产制造、加工工艺等方面的应用强调机械制图在保证产品质量、提高生产效率等方面的重要性9.3 机械制图在其他领域的应用介绍机械制图在其他领域，如建筑、汽车等行业的应用强调机械制图在不同领域中的通用性和重要性第十章：机械制图的创新发展10.1 机械制图的新技术介绍计算机辅助设计（CAD）、三维建模等新技术在机械制图中的应用讲解新技术的发展趋势和应用前景10.2 机械制图的教育与培训讲解机械制图教育与培训的重要性介绍机械制图教育与培训的方法和途径10.3 机械制图的未来发展展望机械制图在未来发展中的角色和地位强调机械制图人员应具备的素质和能力重点和难点解析重点环节1：机械制图标准机械制图国家标准的制定和应用是机械制图的基础，学生需要掌握相关标准，理解图纸的格式、比例、栏等基本要素。

可编辑修改精选全文完整版机械制图基础知识，公差配合与技术测量技术，标准公差和基本偏差一、标准公差1．标准公差等级：确定尺寸精确程度的等级。

国家标准设置了20个公差等级。

2．公称尺寸分段：从理论上讲，同一公差等级的标准公差数值也应随公称尺寸的增大而增大。

尺寸分段后，同一尺寸段内所有的公称尺寸，在相同公差等级的情况下，具有相同的公差值。

二、基本偏差1．基本偏差及其代号基本偏差——国家标准《极限与配合》中所规定的，用以确定公差带相对于零线位置的上偏差或下偏差。

基本偏差的代号：用拉丁字母表示，大写字母表示孔的基本偏差，小写字母表示轴的基本偏差。

2．基本偏差系列图及其特征（1）孔和轴同字母的基本偏差相对零线基本呈对称分布。

（2）在基本偏差数值表中将js划归为上偏差，将JS划归为下偏差。

（3）代号k、K和N随公差等级的不同而基本偏差数值有两种不同的情况（K、k可为正值或零值，N可为负值或零值），而代号M的基本偏差数值随公差等级不同则有三种不同的情况（正值、负值或零值）。

（4）代号j、J及P~ZC的基本偏差数值与公差等级有关。

三、公差带1．公差带代号孔、轴公差带代号由基本偏差代号与公差等级数字组成。

例如：孔公差带代号 H9、D9、B11、S7、T7轴公差带代号 h6、d8、k6、s6、u62．图样上标注尺寸公差的方法公称尺寸与公差带代号表示公称尺寸与极限偏差表示公称尺寸与公差带代号、极限偏差共同表示ф 40G7只标注公差带代号的方法（适用于大批量的生产要求）只标注上、下极限偏差数值的方法（适用于单件或小批量的生产要求）公差带代号与极限偏差值共同标注的方法（适用于批量不定的生产要求）3．公差带系列四、孔、轴极限偏差数值的确定1．基本偏差的数值（1）基本偏差代号有大、小写之分，大写的查孔的基本偏差数值表，小写的查轴的基本偏差数值表。

（2）查公称尺寸时，对于处于公称尺寸段界限位置上的公称尺寸该属于哪个尺寸段，不要弄错。

第一课、制图的基本知识与基本图形绘制一、制图的基本知识1、图纸幅面和格式（GB/T14689-93）（1）、图纸幅面尺寸：绘制机械图样时，应优先采用下表所规定的基本幅面 幅面代号A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297e 20 10c 10 5a 25（2）、图框格式 在图纸一必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种。

每张图纸上都必须画出标题栏。

标题栏应位于图纸的右下角。

标题栏的外框线用粗实线绘出，其右边和度边与图框线重合。

看图的方向与看标题的方向一致。

2、比例（GB/T14690-93）所谓比例，即图中图形与其实物相应要素的线性尺寸之比。

比例的系列 在按比例子绘制图样时，应在下表所规定的比例系列中优先选取取适当的比例。

种类比例原值比例1：1放大比例5：15×10n：12：12×10n：11×10n：14：14×10n：12.5：12.5：1×10n：1缩小比例1：21：2×10n1：31：3×10n1：51：5×10n1：41：4×10n1：101：1×10n1：61：6×10n1：1.51：1.5×10n1：2.51：2.5×10n注：n为正整数。

注：使用比例时应该注意的问题：A、同一机件的各视图应采用同一比例。

若某一视图采用不同的比例时，应在该视图的上方另行标注。

B、不论采用原值比例、放大比例或缩小比例所绘制的图样，图中的尺寸均应按机件的实际大小的尺寸标注，与图中所采用的比例无关。

3、机械制图常用的线形，宽度及其用途(d在0.7－1mm之间)4、图线的画法：（1） 点划线、双点划线的首末两端应该是线段而不是短划。
