[1]垫片（gasket）是两个物体之间的机械密封，通常以防止的两个物体之间受到压力泄漏。

由于机械加工表面不可能完美，使用垫片即可填补不规则性。

垫片通常由片状材料制成，如垫纸，橡胶，硅橡胶，金属，软木，毛毡，氯丁橡胶，丁腈橡胶，玻璃纤维或塑料聚合物（如聚四氟乙烯）。

特定应用的垫片可能含有石棉。

垫片（washer）是薄板（通常圆型）的一个漏洞（通常在中间）通常是用于分配的负荷线程紧固件。

其他用途是作为间隔，弹簧（贝尔维尔垫片，波垫片），耐磨垫，预显示装置，锁装置。

橡胶垫圈也用在水龙头（阀门）以切断流动的液体或气体。

橡胶或硅垫片也可使用，以减少风扇的振动。

通常垫片外径是内径的两倍左右。

编辑本段垫片的种类及英文对照垫片的型式 type of gasket平垫片 flat gasket环形平垫片 flat ring gasket平金属垫片 flat metal gasket夹棉织物的橡胶 elastomer with cotton fabric insertion夹石棉织物的橡胶 elastomer with asbestos fabric insertion夹石棉织物及金属丝加强的橡胶 elastomer with asbestos fabric insertion and with wire reinforcement无石墨压缩白石棉垫片 non graphited compressed white asbestos gasket天然白橡胶垫片 natural white rubber gasket压缩石棉垫片 compressed asbestos class gasket石棉垫片 PTFE impregnated asbestos gasket夹石棉的缠绕金属垫片 spiral-wound metal gasket with asbestos filler内环 inner ring外环，外定位环 outer ring波纹金属垫片 corrugated metal gasket波纹金属包嵌石棉垫片 corrugated metal gasket with asbestos inserted双夹套波纹金属包石棉垫片 corrugated metal double jacketed asbestos filled gasket双夹套垫片 double jacketed gasket金属包石棉平垫片 flat metal jacketed asbestos filled gasket整体金属齿形垫片 solid metal serrated gasket槽形金属垫片 grooved metal gasket环形连接金属垫片 ring joint metal gasket八角环形垫片 octagonal ring gasket椭圆环形垫片 oval ring gasket透镜式垫片 lens gasket非金属垫片 non-metallic gasket垫片按材质分类及说明垫圈 washer 垫在连接件与螺母之间的零件, 一般为扁平形的金属环。

非金属垫片 non-metallic gasket 用石棉、橡胶、合成树脂、聚四氟乙烯等非金属制成的垫片。

a 非金属包覆垫片 non-metallic jacket gasket 外包一层合成树脂等的非金属垫片。

半金属垫片 semimetallic gasket 用金属和非金属材料制成的垫片，如缠绕式垫片、金属包覆垫片。

a 缠绕式垫片 spiral wound gasket 由V 形或W形断面的金属带夹非金属带，螺旋缠绕而成的垫片。

1) 内环 inner ring 设置在缠绕式垫片内圈的金属环。

2) 外环 outer ring 设置在缠绕式垫片外圈的金属环。

b 金属包覆金属垫片 metallic gasket 用钢、铝、铜、镍或蒙乃尔合金等金属制成的垫片。

缠绕垫片是指用金属带(一般是v型钢带)与非金属带缠绕成环形的垫片,金属带与非金属带交替缠绕,由于其具有较好的弹性,广泛用于石化、化工、电力等行业的法兰密封结构中，根据具体部位，可在垫片的内层或外层加上钢环来定位或加强。

密封垫片的标准垫片标准GB/T 4622．1—2009 缠绕式垫片分类GB/T 4622．2—2008 缠绕式垫片管法兰用垫片尺寸GB/T 4622．3—2007 缠绕式垫片技术条件GB/T 9126—2008 管法兰用非金属平垫片尺寸GB/T 9128—2003 钢制管法兰用金属环垫尺寸GB/T 9129—2003 管法兰用非金属平垫片技术条件GB/T 9130—2007 钢制管法兰用金属环垫技术条件GB/T l3403 2008 大直径钢制管法兰用垫片GB/T l3404—2008 管法兰用非金属聚四氟乙烯包覆垫片GB/T l5601—1995 管法兰用金属包覆垫片GB/T l9066．1—2008 柔性石墨金属波齿复合垫片尺寸GB/T l9066．3—2003 柔性石墨金属波齿复合垫片技术条件GB/T l9675．1—2005 管法兰用金属冲齿板柔性石墨复合垫片尺寸GB/T l9675．2—2005 管法兰用金属冲齿板柔性石墨复合垫片技术条件JB/T 87—1994 管路法兰用石棉橡胶垫片JB/T 88—1994 管路法兰用金属齿形垫片JB/T 89—1994 管路法兰用金属环垫JB/T 90—1994 管路法兰用缠绕式垫片JB/T 6369—2005 柔性石墨金属缠绕垫片技术条件JB/T 6618 2005 金属缠绕垫用聚四氟乙烯带技术条件JB/T 8559—1997 金属包垫片JB/T l0688—2006 聚四氟乙烯垫片技术条件JB/T l0689—2006 膨体聚四氟乙烯密封带技术条件SH 340111996 管法兰用石棉橡胶板垫片SH 3402 1996 管法兰用聚四氟乙烯包覆垫片SH 3403—1996 管法兰用金属环垫SH 3407—1996 管法兰用缠绕式垫片HG/T20592~20635-2009钢制管法兰、垫片、紧固件基础标准GB/T l047—2005 管道元件DN（公称尺寸）的定义和选用GB/T l048 2005 管道元件PN（公称压力）的定义和选用GB/T l2385—2008 管法兰用垫片密封性能试验方法GB/T l2621 2008 管法兰用垫片应力松弛试验方法GB/T l2622 2008 管法兰用垫片压缩率和回弹率试验方法GB/T 20671．1—2006 非金属垫片材料分类体系及试验方法第1部分：非金属垫片材料分类体系GB/T 20671．2—2006 非金属垫片材料分类体系及试验方法第2部分：垫片材料压缩率回弹率试验方法GB/T 20671．3—2006 非金属垫片材料分类体系及试验方法第3部分：垫片材料耐液性试验方法GB/T 20671．4—2006 非金属垫片材料分类体系及试验方法第4部分：垫片材料密封性试验方法GB/T 20671．5—2006 非金属垫片材料分类体系及试验方法第5部分：垫片材料蠕变松弛率试验方法GB/T 20671．6—2006 非金属垫片材料分类体系及试验方法第6部分：垫片材料与金属表面粘附性试验方法GB/T 20671．7—2006 非金属垫片材料分类体系及试验方法第7部分：非金属垫片材料拉伸强度试验方法GB/T 20671．8—2006 非金属垫片材料分类体系及试验方法第8部分：非金属垫片材料柔软性试验方法GB/T 20671．9—2006 非金属垫片材料分类体系及试验方法第9部分：软木垫片材料胶结物耐久性试验方法GB/T 20671．10一2006 非金属垫片材料分类体系及试验方法第10部分：垫片材料导热系数测定方法GB/T 20671．11—2006 非金属垫片材料分类体系及试验方法第11部分：合成聚合材料抗霉性测定方法相关标准GB/T 539—2008 耐油石棉橡胶板GB/T 540 2008 耐油石棉橡胶板试验方法GB 912—2008 碳素结构钢和低合金结构钢热轧薄钢板和钢带GB/T 3280—2007 不锈钢冷轧钢板和钢带GB/T 3985—2008 石棉橡胶板GB/T 4238—2007 耐热钢钢板和钢带GB/T 5574—2008 工业用橡胶板GB/T ll253—2007 碳素结构钢冷轧薄钢板及钢带JB/T 6628—2008 柔性石墨复合增强（板）垫JB/T 7758．1—2008 柔性石墨板氟含量测定方法JB/T 7758．2—2005 柔性石墨板技术条件JB/T 7758．3—2005 柔性石墨板硫含量测定方法JB/T 7758．4 2008 柔性石墨板氯含量测定方法JB/T 7758．5—2008 柔性石墨板线膨胀系数测定方法JB/T 7758．6—2008 柔性石墨板肖氏硬度测试方法JB/T 7758．7—2008 柔性石墨板应力松弛试验方法JB/T 9141．1—1999 柔性石墨板材密度测试方法垫片材料选择和适用范围选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢: 推荐最大工作温度不超过538℃，特别当介质具有氧化性时。

优质薄碳钢板地不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。

碳钢垫片通常用于高浓度的酸和许多碱溶液。

布氏硬度约120。

2. 304不锈钢 18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。

在温度 -196~538℃区间内，易发生应力腐蚀和晶界腐蚀。

布氏硬度160。

3． 304L 不锈钢含碳量不超过0。

03%。

推荐最大工作温度不超过760℃。

耐腐蚀性能类似304不锈钢。

低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。

布氏硬度约140。

4． 316不锈钢 18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。

当温度提高时比其它普通不锈钢具有更高抗蠕变性能。

推荐最大工作温度不超过760℃。

布氏硬度约160。

5． 316L不锈钢推荐最大连续工作温度不超过760℃~815℃。

碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。

布氏硬度约140。

6． 20合金 45%铁、24%镍、20%铬和少量钼和铜。

推荐最大工作温度不超过760℃~815℃。

特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。

7．铝铝（含量不低于99%）。

铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。

布氏硬度约35。

推荐最大连续工作温度不超过426℃。

8紫铜的成份接近于纯铜，其含有微量的银以增加其连续工作温度。

合集下载

垫片的种类、作用及应用

垫片的种类、作用及应用

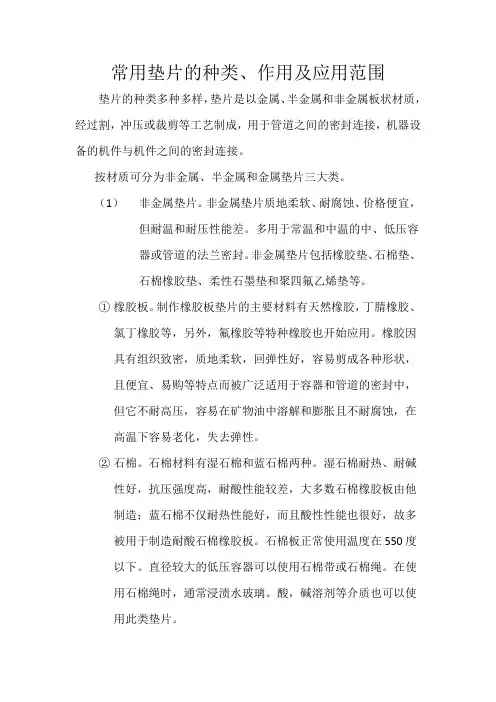

常用垫片的种类、作用及应用范围垫片的种类多种多样，垫片是以金属、半金属和非金属板状材质，经过割，冲压或裁剪等工艺制成，用于管道之间的密封连接，机器设备的机件与机件之间的密封连接。

按材质可分为非金属、半金属和金属垫片三大类。

（1）非金属垫片。

非金属垫片质地柔软、耐腐蚀、价格便宜，但耐温和耐压性能差。

多用于常温和中温的中、低压容器或管道的法兰密封。

非金属垫片包括橡胶垫、石棉垫、石棉橡胶垫、柔性石墨垫和聚四氟乙烯垫等。

①橡胶板。

制作橡胶板垫片的主要材料有天然橡胶，丁腈橡胶、氯丁橡胶等，另外，氟橡胶等特种橡胶也开始应用。

橡胶因具有组织致密，质地柔软，回弹性好，容易剪成各种形状，且便宜、易购等特点而被广泛适用于容器和管道的密封中，但它不耐高压，容易在矿物油中溶解和膨胀且不耐腐蚀，在高温下容易老化，失去弹性。

②石棉。

石棉材料有湿石棉和蓝石棉两种。

湿石棉耐热、耐碱性好，抗压强度高，耐酸性能较差，大多数石棉橡胶板由他制造；蓝石棉不仅耐热性能好，而且酸性性能也很好，故多被用于制造耐酸石棉橡胶板。

石棉板正常使用温度在550度以下。

直径较大的低压容器可以使用石棉带或石棉绳。

在使用石棉绳时，通常浸渍水玻璃。

酸，碱溶剂等介质也可以使用此类垫片。

③石棉橡胶板。

石棉橡胶板是由石棉、橡胶和填料竟压制而成的。

一般石棉纤维占60%-85%.。

根据其配工艺、性能及用途不同，主要有高压石棉橡胶板、中、低压石棉橡胶板和耐油石棉橡胶板。

石棉橡胶板有适宜的强度、弹性、柔软性等性能，用它制作垫片，既方便又便宜，因此在化工企业中得到迅速的推广和使用。

④柔性石墨。

柔性石墨是一种新颖的密封材料，良好的回弹性、柔软性、耐温性，在化工企业得到迅速的推广和应用。

⑤聚四氟乙烯（简称PTFE）。

聚四氟乙烯以其耐化学性、耐热性、耐寒性、耐油性优越于现在任何塑料而有“塑料之王”之称，它不易老化，不燃烧，吸水性近乎为零。

其组织致密，分子结构无极性，用作垫片，接触面可以做到平整光滑，对金属法兰不黏着。

垫片的种类作用及应用

垫片的种类作用及应用

垫片的种类作用及应用垫片是一种常用的密封元件，它被广泛应用于各个领域，起到了重要的作用。

本文将就垫片的种类、作用以及应用进行介绍。

一、垫片的种类1.法兰垫片：法兰垫片是一种在连接法兰两侧起密封作用的垫片。

根据材料的不同，法兰垫片可以分为金属垫片、非金属垫片和复合材料垫片等。

-金属垫片：由金属材料制成，具有良好的强度和耐高温性能，适用于高温、高压和腐蚀性环境下的密封工作；-非金属垫片：由橡胶、塑料、纸质等材料制成，具有良好的弹性和密封性能，适用于低温、低压和常温环境下的密封工作；-复合材料垫片：由两种或多种不同材料组合而成，既能具备金属垫片的强度和耐温性能，又能具备非金属垫片的弹性和密封性能。

2.机械垫片：机械垫片是一种在机械设备中起到密封作用的垫片。

根据用途的不同，机械垫片可以分为轴封垫片、密封圈垫片和摩擦材料垫片等。

-轴封垫片：安装在轴上，用于防止液体或气体泄露，具有良好的密封效果；-密封圈垫片：安装在管道、阀门等连接处，用于防止液体或气体泄露，具有良好的密封效果；-摩擦材料垫片：具有良好的摩擦性能和耐磨性能，通常用于机械设备的传动系统和制动系统中。

3.专用垫片：专用垫片是一种根据特定需求设计制造的垫片。

根据具体应用的不同，专用垫片可以分为电子垫片、食品级垫片和医用垫片等。

-电子垫片：用于电子设备的隔离、隔音和防尘等方面的工作；-食品级垫片：符合食品卫生标准，用于食品工业中的密封工作；-医用垫片：符合医疗卫生标准，用于医用设备和器械的密封工作。

二、垫片的作用1.密封作用：垫片能够填补连接部位的间隙，起到密封作用，防止液体或气体的泄漏，保证连接部位的工作正常进行。

2.缓冲作用：垫片能够在连接部位承受压力和冲击时，起到缓冲作用，减少连接部位的损坏风险，延长设备使用寿命。

3.隔离作用：垫片能够隔离不同介质间的接触，防止介质之间的相互渗透和污染，保持介质的纯净度和稳定性。

4.抗震作用：垫片能够在设备工作过程中抵御振动和冲击力，保护设备的安全稳定运行。

垫片更换标准

垫片更换标准

垫片更换标准
垫片更换的标准可以根据不同的设备和应用场景有所不同，以下是一些常见的参考因素：
1.垫片损坏：如果垫片出现损坏、磨损、变形、老化、腐蚀或裂纹等情况，
应及时更换。

这些损坏可能会导致垫片失去密封性能，从而影响设备的正
常运行。

2.泄漏问题：如果设备或管道出现泄漏，且泄漏是由于垫片失效引起的，那
么需要更换垫片。

在更换垫片之前，应先确定泄漏的原因，并采取相应的
措施来解决问题。

3.定期维护：对于关键设备和管道，建议定期检查垫片的状况，并根据设备
的工作环境和重要性制定维护计划。

检查频率可以根据实际情况进行调
整。

4.使用寿命：垫片的使用寿命是有限的，根据其材料和工作环境的不同，使
用寿命也会有所不同。

当垫片达到其预期的使用寿命时，应考虑更换垫
片，以确保设备的正常运行。

5.更换法兰时：当需要更换法兰时，通常需要同时更换垫片。

因为旧的垫片
可能已经失去密封性能，无法与新的法兰完全匹配。

在更换垫片时，应选择适合的垫片材料和尺寸，并遵循相关的操作规范和注意事项。

此外，还应注意检查法兰面的平整度和清洁度，以确保垫片能够正确安装并发挥良好的密封性能。

需要注意的是，具体的垫片更换标准可能会因设备类型、工作环境和应用场景的不同而有所变化。

同时，也需要注意安全问题，采取必要的安全措施，避免在更换垫片过程中发生意外事故。

垫片材料汇总整理

垫片材料汇总整理

垫片材料汇总整理垫片是一种将两个物体连接在一起并填充它们之间空隙的材料。

它在许多领域中都有广泛的应用，如汽车工业、机械工程、建筑工程等。

垫片的选择非常重要，因为不同的材料具有不同的特性和适用范围。

下面是垫片材料汇总整理，包括最常见的垫片材料以及它们的特点。

1.橡胶垫片：橡胶垫片是最常见的垫片材料之一，具有良好的弹性和抗压性能。

它适用于低压应用，并具有良好的耐油、耐溶剂和耐酸碱性能。

橡胶垫片可用于密封和减震。

2.金属垫片：金属垫片通常由不锈钢、铜、铝等金属制成。

它们具有高强度、耐高温、耐腐蚀等特点，适用于高压和高温环境。

金属垫片有多种类型，如平垫片、弹性垫片和锁紧垫片等。

3.纸质垫片：纸质垫片通常由纸浆制成，适用于中低压应用。

它们具有良好的密封性和耐油性能，但不适用于高温和腐蚀性环境。

4.塑料垫片：塑料垫片通常由聚乙烯、聚丙烯等塑料制成。

它们具有良好的耐腐蚀性、绝缘性和耐化学性能。

塑料垫片适用于低压和低温应用。

5.亚麻垫片：亚麻垫片通常由亚麻纤维制成，具有良好的密封性能和耐磨损性能。

它们适用于低压和低温应用。

6.聚四氟乙烯垫片：聚四氟乙烯垫片，也被称为PTFE垫片，具有良好的耐高温、耐腐蚀和低摩擦系数等特点。

它适用于高压和高温应用，并常用于化工和石油行业。

7.石棉垫片：石棉垫片由石棉纤维制成，具有优异的耐热性和耐腐蚀性能。

然而，由于石棉对人体健康有害，石棉垫片的使用在许多国家已被禁止。

8.综合材料垫片：综合材料垫片通常由多种材料的复合制成，以获得多种性能。

例如，综合材料垫片可以同时具有橡胶和金属的弹性和耐高温性能。

以上是垫片材料汇总整理，包括最常见的垫片材料以及它们的特点。

根据具体的应用要求，选择合适的垫片材料非常重要，以确保良好的密封性和性能。
