工程测量二板斧：水准仪、全站仪的使用方法一、水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。
水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。
将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。
计算公式：两点高差=后视－前视。
三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。
计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。
重复以上做法，直到相等为止。
四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。
2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。
具体方法用仪器练习。
在整平过程中，气泡移动的方向与大姆指运动的方向一致。
3. 瞄准瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。
再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。
最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。
二等水准测量及平差计算操作教程一、前言二等水准测量称为精密水准测量。
是用水准仪和水准尺测定地面上两点间高差的方法。
在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。
通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。
主要作为大城市的高程控制；地面沉降；精密工程测量。
二、主要技术标准执行规范：《国家一、二等水准测量规范》GB/T 12897-2006三、主要内容作业流程图1、首先进行现场地形和控制点勘察，查看控制点具体位置并记录（可在奥维地图上标记），查看是否有控制点被破坏，周围地形是否便于测量。
2、勘察完成后，根据施工需求按规范要求埋设加密点，加密点要埋设在坚实牢固的土质上，防止后期沉降。
3、根据勘察情况，制定测量路线，尽量选择距离最短、高差较小、土质坚硬的线路。
4、设置测量参数开始测量，以徕卡LS10为例：4.1测量前首先校验仪器和水准尺零点误差，测量时仪器水准气泡对中整平，然后在主菜单中选择工具-区域设置-单位设置，距离单位米，高程位数为5位，距离位数为3位，温度℃。
4.2在主菜单中选择工具-区域设置-模式设置，模式有五种：单次、平均、平均S、中值、跟踪。
选择平均。
4.3设置作业：在主菜单界面选择程序-线路测量进入配置界面，点击设置作业。
新建一个作业，输入作业名称，作业员名称。
4.4设置限差：按照二等水准标准设置限差，最小视距为3米（仪器到水准尺的距离要大于3米），最大视距为50米，前后视距差为1.5米（后视水准尺到仪器的距离与前视水准尺到仪器的距离之差不大于1.5米），累计视距差为6米（本次的前后视距差+往次所有的前后视距差之和不大于6米），最高视线2.8米（仪器望远镜十字丝横丝与水准尺水平视线不超过2.8米，2米的水准尺则输入1.8米），最低视线0.55米），B1-F1/B2-F2 0.00030m（第一次后视读数-前视读数与第二次后视读数-前视读数不大于0.3mm）。

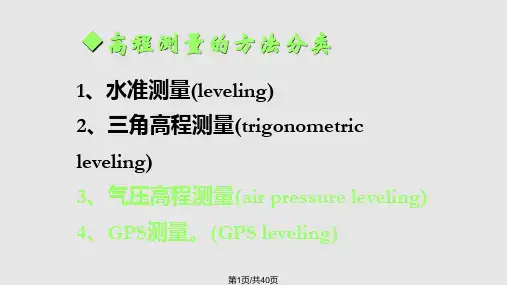

2022水准仪操作培训课件讲师：01、水准测量02、水准测量的仪器及工具03、水准仪的使用04、水准测量的方法及成果处理05、微倾式水准仪的检验与校正水准测量011.1、高程测量概述•水准测量•三角高程测量•GPS高程测量•气压高程测量其中水准测量能满足不同的精度要求，是测定地面点高程的主要方法，它广泛用于国家高程控制测量和工程测量中。
1.2、水准测量水准测量：用水准仪进行高程测量的工作，高程测量的主要方法。
使用仪器：水准仪原理：利用水准仪提供的一条水平视线，并借助水准尺，测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。
1.2、水准测量h AB =a-b高差=后视读数-前视读数注意：1、高差的符号有正有负。
当高差为正值时，表示前视点B高于后视点A;当高差为负时，表示前视点B低于后视点A。
2、计算高差时，一定要用后视读数减去前视读数，次序不能颠倒。
水准测量的仪器及工具02水准尺和尺垫水准尺和尺垫单面尺－水准尺仅一面有分划双面尺－(黑面,红面，尺常数4.687m 或 4.787m ）用于三等以下水准测量。
塔尺－可伸缩，伸足为3米、5米，用于一般工程测量。
尺垫－在转点上立尺用。
转点处立水准尺，用生铁铸成中间突起的三角形基座，防止立尺沉降和高程变动尺垫水准尺塔尺S3 水准仪外型水准仪等级(精度系列)： DS05 DS1 DS3 DS10 （D：大地测量；S：水准仪 型号下标：毫米数，表示1公里往、返测量的高差平均值的中误差。
水准仪构造(主要部分)：望远镜、水准、支架、 基座望远镜基座物镜物镜调焦螺旋微动螺旋制动螺旋微倾螺旋脚螺旋准星目镜水准仪的使用03安置水准仪,用连接螺旋把仪器固定在三脚架上。
（一）粗平根据圆水准器气泡，用脚螺旋粗略置平仪器；（二）瞄准将望远镜对准水准尺，进行目镜和物镜调焦， 使十字丝和尺像清晰；（三）精平旋转微倾螺旋，使水准管气泡严格居中；（四）读数按十字丝的中横丝在水准尺上读数。
二等水准测量的基本原理和方法
一、二等水准测量的基本原理
二等水准测量即直尺线水准测量，是以直尺线和罗经作为测量仪器，用连续视觉观测，结合测量学中的几何概念和几何公式，实施对水准线上的曲线参数和曲线长等量测量的精确方法。
直尺线水准测量又叫二等水准测量，在工程测量中可用于求解上游距下游的高程差。
二等水准测量的原理：根据双重精细观测法，在水准线上取2点，且视角垂直的直尺线、和垂直的罗经，可以通过观测视角判断地表上2点之间的空间关系，然后由定位来求取这2点之间的距离。
二等水准测量采用几何法定位，它可以有效地增加精度，且可以减少测量时间，减少测量计算量，节约成本。
二、二等水准测量的方法
1、定点测量法
定点测量是指在水平线上将台视觉观测点定下来，再用量角仪或罗经边界仪器连续测量，根据台的原始高差，再根据测量结果利用地文学计算公式求取各台点高差的水准方法。
定点法测量中一般要求台点高差小于0.3m，这样可以用它来测量曲率较低的台线。
2、连续测量法
连续测量是指在水平线上以罗经边界仪器为基准，连续记录每段区间的台点高差，然后再根据连续测量结果，使用地文学计算公式求取各台点高差的水准方法。
连续测量法的台线曲率计算精度较高，适用于曲率较大的台线。
3、偏移测量法
偏移测量法是指在水平线上，先对底部台点进行定点测量，然后再以该台点为基准，每段区间的上一台点与下一台点之间的台点高差均以偏移值测量，最后根据测量结果和台点高差的初值，使用地文学计算公式求取各台点高差的水准方法。
偏移测量法采用偏移量来测量，能节约大量的测量时间，可用来测量曲率较大的台线。
