水准仪闭合测量方法

水准仪基本测量方法(一)水准仪基本测量介绍水准仪是一种常用的测量仪器，在土木工程、建筑工程等领域中得到广泛应用。

通过水准仪的测量，可以确定地面或建筑物的高度差，以及进行水平线的测量和校正工作。

以下是水准仪基本测量涉及的各种方法：1. 瞄准法•测量者将水准仪调整至水平状态。

•用瞄准器望向视线上的参考目标，确保准星正好位于目标上。

•记录下观测点的位置，得出目标点的高程。

2. 剥皮法•测量者将水准仪调整至水平状态。

•将水准仪放置在参考点A上，记录下A点的高程。

•将水准仪放置到需要测量的目标点B上，调整水平度，并记录下B点的高程。

•利用A、B两点的高程差，可以计算出目标点B相对于参考点A 的高程。

3. 反射器法•测量者将水准仪调整至水平状态。

•在目标点上放置一个可反射光的折射器（如反光板）。

•通过瞄准器观察折射器上的反射光，并记录下水准仪的高程。

•根据水准仪高程和观察高程的差值，可以计算出目标点的高程。

4. 光电放大法•测量者将水准仪调整至水平状态。

•在目标点上放置一个可以发光的装置。

•水准仪通过感光器件接收目标点发出的光信号。

•调整水准仪的位置，使得光信号强度最大。

•根据水准仪的位置变化，可以计算出目标点的高程。

5. 差高法•测量者在同一水平线上分别放置两个水准仪，分别为A和B。

•调整A和B两个水准仪的高程，使得两个水准仪的水平仪达到水平状态。

•利用瞄准器观测A、B两个水准仪上的准星位置。

•调整A和B两个水准仪的距离，使得准星位置有所改变。

•根据准星位置的变化，可以计算出目标点的高程。

以上是水准仪基本测量的一些常用方法，不同的方法适用于不同的场景和要求。

为了保证测量结果的准确性，测量者应严格按照相应的步骤和规范操作水准仪，并进行数据的记录和分析。

在实际测量中，还应考虑环境因素对测量结果的影响，例如大气压力、温度等因素。

希望以上内容对于水准仪测量感兴趣的读者有所帮助！当测量地形高差时，我们通常会采用水准仪进行基本测量。

闭合水准路线测量步骤一、引言闭合水准路线测量是在地理勘测中常用的一种测量方法。

它通过测量起点和终点的水准高程差，以及途中经过的所有控制点的高程差，从而确定测量路线的高程变化情况。

本文将介绍闭合水准路线测量的步骤和操作要点。

二、前期准备进行闭合水准路线测量前，需要进行以下准备工作：1.确定测量路线：根据实际需求确定测量的起点和终点，并规划途经的控制点。

2.设立高程基准点：根据地区的国家高程基准，确定测量路线上的一个或多个高程基准点。

3.检查仪器设备：确保水准仪及其附件的正常工作，校准水平气泡管，检查三角尺和测量咀等配套设备。

三、测量操作步骤闭合水准路线测量的操作步骤分为前后两个阶段：前程测量和后程测量。

下面将详细介绍这两个阶段的具体步骤。

3.1前程测量1.设置起点：在起点位置架设水准仪，并进行调平和校准。

2.观测起点高程：使用水准仪的视准线对准起点的高程基准点，记录起点的高程数据。

3.观测控制点高程：按照规划的顺序，逐个观测经过的控制点的高程，记录数据。

4.观测终点高程：观测完所有的控制点后，对准终点的高程基准点，记录终点的高程数据。

3.2后程测量1.设置终点：在终点位置架设水准仪，并进行调平和校准。

2.观测终点高程：使用水准仪的视准线对准终点的高程基准点，记录终点的高程数据。

3.观测控制点高程：按照相反的顺序，逐个观测经过的控制点的高程，记录数据。

4.观测起点高程：观测完所有的控制点后，对准起点的高程基准点，记录起点的高程数据。

3.3数据处理与平差1.数据校核：对前程和后程观测的高程数据进行校核，确保数据的准确性和一致性。

2.高程差计算：根据观测数据，计算起点和终点的水准高程差，以及各个控制点之间的高程差。

3.平差处理：使用水准网平差方法对观测数据进行平差处理，得到精确的高程差数值。

4.结果验证：根据平差结果，计算闭合环差，判断测量结果的精度是否符合要求。

四、总结闭合水准路线测量是一种常用且有效的测量方法，它通过测量起点和终点的水准高程差，以及途经的控制点的高程差，确定测量路线的高程变化情况。

水准测量的方法及其实施水准测量原理水准测量的基本测法是：在图2-1中，已知A点的高程为H A，只要能测出A点至B点的高程之差，简称高差h AB。

，则Ｂ点的高程H B就可用下式计算求得：H B=H A+h AB (2-1)差h AB。

的原理如图2-1所示，在A、B两点上竖立水准尺，并在A、B两点之间安置—图2-1 水准测量原理示意图架可以得到水平视线的仪器即水准仪，设水准仪的水平视线截在尺上的位置分别为M、N，过A点作一水平线与过B点的竖线相交于C。

因为BC的高度就是A、B两点之间的高差h AB。

，所以由矩形MACH就可以得到计算h AB的式：h AB = a - b (2-2)测量时，a、b的值是用水准仪瞄准水准尺时直接读取的读数值。

因为A点为已知高程的点，通常称为后视点，其读数a为后视读数，而B点称为前视点，其读数b为前视读数。

即h AB = 后视读数-前视读数视线高H i=H A+a（2-3）Ｂ点高程H B=H i-b(2-4）综上所述要测算地面上两点间的高差或点的高程，所依据的就是一条水平视线，如果视线不水平，上述公式不成立，测算将发生错误。

因此，视线必须水平，是水准测量中要牢牢记住的操作要领。

水准仪和水准尺一、微倾式水准仪的构造如图2-2所示，微倾式水准仪主要由望远镜、水准器和基座组成。

水准仪的望远镜能绕仪器竖轴在水平方向转动，为了能精确地提供水平视线，在仪器构造上安置了一个能使望远镜上下作微小运动的微倾螺旋，所以称微倾式水准仪。

1．望远镜望远镜由物镜、目镜和十字丝三个主要部分组成，它的主要作用是能使我们看清远处的目标，并提供一条照准读数值用的视线。

十字丝是在玻璃片上刻线后，装在十字丝环上，用三个或四个可转动的螺旋固定在望远镜筒上，十字丝的上下两条短线称为视距丝，上面的短线称上丝，下面的短线称下丝。

由上丝和下丝在标尺上的读数可求得仪器到标尺间的距离。

十字丝横丝与竖丝的交点与物镜光心的连线称为视准轴。

闭合水准路线测量步骤
闭合水准路线测量是一种常用的测量方法，用于测量地面上不同点之间的高差。

下面是闭合水准路线测量的步骤：
1. 确定闭合水准路线的起点和终点，并确定测量的途径点。

起点和终点通常选择在相对平坦的地面上，途径点应尽可能均匀分布在闭合线路上。

2. 选择合适的测量设备，包括水准仪、测量杆等。

3. 在起点设置基准点，使用测量杆或其他固定物体作为基准点，并确定其高程为零点。

4. 使用水准仪在基准点上测量，并记录测量结果。

测量时应注意水准仪的水平仪是否准确，避免误差。

5. 移动至下一个测量点，设置测量杆或其他固定物体，并使用水准仪进行测量。

记录测量结果。

6. 按照闭合路线的顺序逐个测量，直到达到终点。

7. 返回起点，重新测量基准点的高程，检查闭合差。

闭合差应尽可能小，一般要求闭合差在一定范围内。

8. 如果闭合差超出范围，需要进行调整。

可以通过调整起点和终点的高程，或者通过调整途径点的高程来使闭合差减小。

9. 重新测量调整后的基准点，检查闭合差是否满足要求。

如满足要求，则闭合水准路线测量完成。

10. 对于较长的闭合水准路线，可以设置中间的检查点，以便检查闭合差的变化情况，并进行必要的调整。

闭合水准路线测量的步骤可以根据具体情况进行调整和修改，但以上步骤是一般的测量流程。

在进行测量时，应注意测量设备的准确性和测量过程中的误差控制，以保证测量结果的准确性。

水准仪使用方法和基本操作水准仪是一种用来测量地面的高程差的仪器。

在建筑、工程和测量领域中，水准仪被广泛应用于测量建筑物的高度、地面的高程和地下水位的深度等。

本文将介绍水准仪的使用方法和基本操作。

一、水准仪的使用方法1. 准备工作：在使用水准仪之前，首先要进行准备工作。

检查水准仪的各个部件是否完好，特别是测量准直器和调节螺丝是否松动。

同时，还要检查测量尺的刻度是否清晰可读。

如果有需要，可以清洁和校准这些部件。

2. 设置水准仪：使用水准仪之前，需要将其进行设置，以确保准确测量。

首先，找到一个相对平整的测量点，可以使用三脚架固定水准仪。

然后，调整水准仪的水平平衡，使其泡泡水平仪显示在中间位置。

3. 进行测量：在准备工作完成后，可以开始进行测量。

首先，选择一个参考点，将水准仪放置在该点上。

然后，使用测量尺量取参考点的高程值，并记录下来。

接下来，将水准仪移动到待测点上，再次使用测量尺测量该点的高程值，并记录下来。

4. 分析结果：完成测量后，可以对测量结果进行分析。

将每个测量点的高程值与参考点的高程值进行比较，可以得出地面的高程差。

根据实际需求，可以进一步计算出地面的坡度和斜度等参数。

二、水准仪的基本操作1. 调节水准仪：在使用水准仪之前，需要进行调节，以确保准确测量。

可以通过调节螺丝来使测量准直器水平。

同时，还可以使用调节螺丝来校准测量尺的刻度，以提高测量的准确性。

2. 读取测量结果：水准仪上通常配有一个测量尺，用于读取高程值。

在进行测量时，需要将测量尺对准参考点或待测点上的刻度，然后读取刻度值。

为了提高读取的准确性，可以使用放大镜来观察刻度。

3. 移动水准仪：在进行测量时，可能需要将水准仪从一个点移动到另一个点。

在移动水准仪时，需要注意保持其稳定和水平。

可以使用三脚架固定水准仪，并使用调节螺丝进行微调，以确保水准仪的准确性。

4. 记录测量结果：在进行测量时，需要将每个测量点的高程值记录下来。

可以使用纸和笔进行记录，也可以使用电子设备进行数据采集。

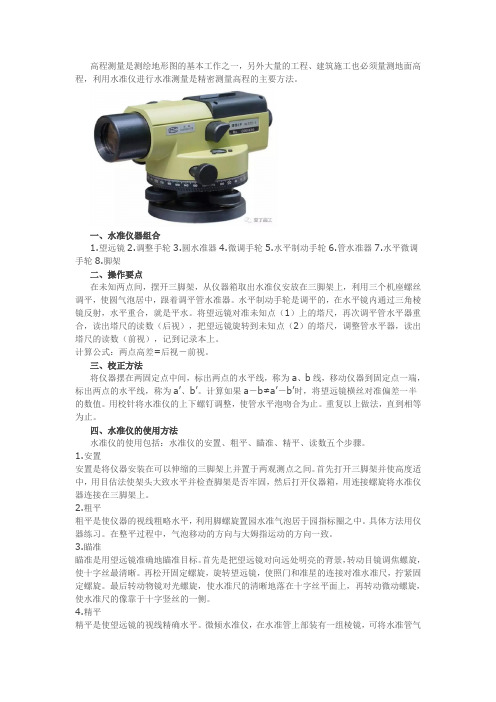

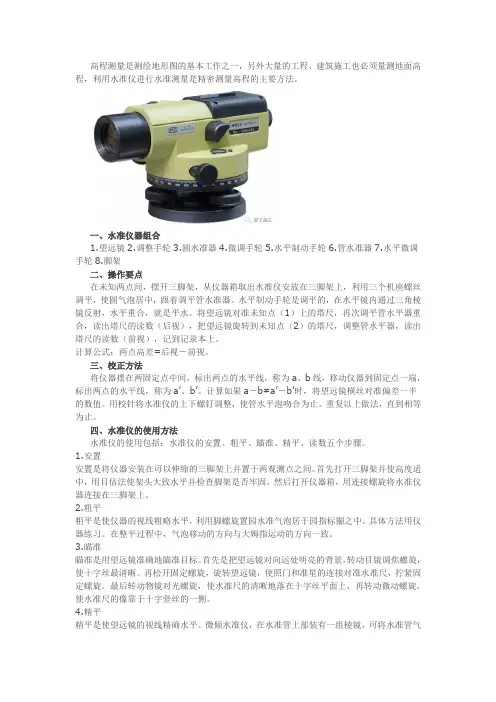

高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。

一、水准仪器组合1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。

水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。

将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。

计算公式：两点高差=后视－前视。

三、校正方法将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b’。

计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。

用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。

重复以上做法，直到相等为止。

四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1.安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。

首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

2.粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。

具体方法用仪器练习。

在整平过程中，气泡移动的方向与大姆指运动的方向一致。

3.瞄准瞄准是用望远镜准确地瞄准目标。

首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。

再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。

最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。

4.精平精平是使望远镜的视线精确水平。

水准仪的使用方法及注意事项水准仪是一种用于测量水平面的仪器。

它广泛应用于建筑、土木工程、道路施工、潜水等领域，用于确保建筑物的水平度或者地表的平整度。

本文将介绍水准仪的使用方法和一些注意事项。

一、水准仪的使用方法：1.准备工作：在使用水准仪之前，首先要将水准仪放置在平稳的表面上，确保其稳定不会晃动。

同时，要检查水准仪的仪器是否完好，各个部件是否良好。

2.安装调校：使用水准仪之前，需要进行调校，以确保其准确度。

调校步骤如下：（1）将水准仪放在一个平稳的表面上，并将仪器调至水平。

可使用调平螺丝或调平气泡来进行调整。

（2）观察调平气泡，调整水准仪的旋转脚或脚垫，使气泡位于中间位置。

（3）使用调校螺丝或调校旋钮，使水准仪的刻度读数与参考标尺对齐。

如果没有参考标尺，可以参考其他准确度较高的水准仪进行校准。

3.测量过程：（1）选择一个基准点，并将水准仪放置在该点上。

确保水准仪完全稳定。

（2）使用三脚架或支架固定水准仪，以提供更稳定的测量环境。

（3）通过操作调准螺丝或螺旋开关，使水准尺的空波管与测量线道上的中心重叠，以确保读取准确。

（4）将水准仪移动到需要测量的位置，并将其放置在需要测量的物体上。

确保准确读取水平。

（5）读取准线尺的刻度，得到当前位置的高度或水平。

4.多点测量法：如果需要在多个位置进行水平测量，可以使用多点测量法，以提高测量结果的准确性。

（1）选择几个基准点，并在每个位置上使用水准仪进行测量。

（2）通过计算得到各个位置的高度或水平差异。

二、注意事项：1.使用水准仪时要注意环境条件，尽可能避免风大、震动或振动的地方，以免影响测量准确性。

2.在进行测量前，需要检查水准仪的仪器是否完好，各个部件是否固定可靠，以免影响测量结果。

3.在操作调校螺丝或调校旋钮时，要小心操作，避免过度调整或故障。

如果对调校不确定，可以请专业人员进行校准。

4.在移动水准仪时要小心轻放，避免撞击或摔落造成损坏。

5.在测量过程中，保持水准仪的稳定，不要移动或干扰仪器，以确保测量准确。

水准仪测量的方法
水准仪通常用于测量水平面的高度差。

以下是使用水准仪进行测量的一般方法：
1. 调整水平：在使用水准仪之前，先将其放置在一个相对水平的表面上，并根据仪器的指示调整水平。

2. 定位测量点：在要测量高度差的两个位置之间选择一个起点和一个终点，并确保它们位于水准仪的观测范围内。

3. 放置测杆：在起点和终点上分别放置测杆，并将测杆垂直插入地面或其他测量表面中。

确保测杆稳固且垂直。

4. 观测读数：通过水准仪的视野或镜片，观察测杆上水平线与仪器视野中的水平线的位置差。

这个位置差即为起点和终点之间的高度差。

5. 记录测量值：根据观测读数，记录起点和终点之间的高度差。

如果需要更精确的测量，可以进行多次观测，并取平均值。

需要注意的是，使用水准仪进行测量时，要避免较长距离和较大高度差的测量，因为这可能会导致测量误差的增加。

此外，使用水准仪时应尽量避免受到外部振动或扰动，以保证测量的准确性。

第四节水准测量的方法一、水准点用水准测量的方法测定的高程控制点，称为水准点，记为BM(Bench Mark)。

水准点有永久性水准点和临时性水准点两种。

（1）永久性水准点国家等级永久性水准点，如图2-14所示。

有些永久性水准点的金属标志也可镶嵌在稳定的墙角上，称为墙上水准点，如图2-15所示。

建筑工地上的永久性水准点，其形式如图2-16a 所示。

图2-14 国家等级水准点（2）临时性水准点临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，桩顶钉以半球状铁钉，作为水准点的标志，如图2-16b所示。

图2-16 建筑工程水准点a）永久性水准点b）临时性水准点二、水准路线及成果检核在水准点间进行水准测量所经过的路线，称为水准路线。

相邻两水准点间的路线称为测段。

在一般的工程测量中，水准路线布设形式主要有以下三种形式。

1．附合水准路线（1）附合水准路线的布设方法如图2-17所示，从已知高程的水准点BM.A出发，沿待定高程的水准点1、2、3进行水准测量，最后附合到另一已知高程的水准点BM.B所构成的水准路线，称为附合水准路线。

图2-15 墙上水准点（2）成果检核 从理论上讲，附合水准路线各测段高差代数和应等于两个已知高程的水准点之间的高差，即∑-=A B th H H h各测段高差代数和∑m h 与其理论值∑th h 的差值，称为高差闭合差h W ，即)(A B m th m h H H h h h W --=-=∑∑∑（2-5）2．闭合水准路线（1）闭合水准路线的布设方法 如图2-18所示，从已知高程的水准点BM.A 出发，沿各待定高程的水准点1、2、3、4进行水准测量，最后又回到原出发点BM.A 的环形路线，称为闭合水准路线。

BM AB3图2-17 附合水准路线（2）成果检核 从理论上讲，闭合水准路线各测段高差代数和应等于零，即∑=0th h如果不等于零，则高差闭合差为：∑=m hh W（2-6）3．支水准路线（1）支水准路线的布设方法 如图2-19所示，从已知高程的水准点BM.A 出发，沿待定高程的水准点1进行水准测量，这种既不闭合又不附合的水准路线，称为支水准路线。
