工程测量水准仪

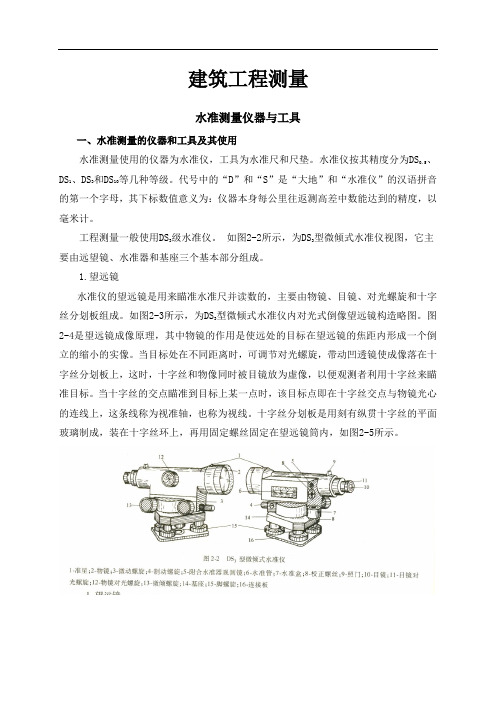

建筑工程测量水准测量仪器与工具一、水准测量的仪器和工具及其使用水准测量使用的仪器为水准仪，工具为水准尺和尺垫。

水准仪按其精度分为DS0.5、DS1、DS3和DS10等几种等级。

代号中的“D”和“S”是“大地”和“水准仪”的汉语拼音的第一个字母，其下标数值意义为：仪器本身每公里往返测高差中数能达到的精度，以毫米计。

工程测量一般使用DS3级水准仪。

如图2-2所示，为DS3型微倾式水准仪视图，它主要由远望镜、水准器和基座三个基本部分组成。

1.望远镜水准仪的望远镜是用来瞄准水准尺并读数的，主要由物镜、目镜、对光螺旋和十字丝分划板组成。

如图2-3所示，为DS3型微倾式水准仪内对光式倒像望远镜构造略图。

图2-4是望远镜成像原理，其中物镜的作用是使远处的目标在望远镜的焦距内形成一个倒立的缩小的实像。

当目标处在不同距离时，可调节对光螺旋，带动凹透镜使成像落在十字丝分划板上，这时，十字丝和物像同时被目镜放为虚像，以便观测者利用十字丝来瞄准目标。

当十字丝的交点瞄准到目标上某一点时，该目标点即在十字丝交点与物镜光心的连线上，这条线称为视准轴，也称为视线。

十字丝分划板是用刻有纵贯十字丝的平面玻璃制成，装在十字丝环上，再用固定螺丝固定在望远镜筒内，如图2-5所示。

2.水准器水准器用来指示仪器视线是否水平或竖轴是否竖直。

有管水准器和圆水准器两种。

（1）管水准器（水准管）水准管是一个封闭的玻璃管，管的内壁在纵向磨成圆弧形，内盛酒精和乙醚的混合液，经过加热、封闭、冷却后，管内形成一个气泡（图2-6）。

水准管内表面的中点0称为零点，通过零点作圆弧的纵向切线LL 称为水准管轴。

当气泡中心点与零点重合时，称为气泡居中，此时水准管轴水平。

自零点向两侧每隔2mm 刻一个分划，每2mm 弧长所对的圆心角称为水准管分划值：R''2ρτ=图2-3 望远镜构造略图图2-4 望远镜成像原理 图2-5 十字丝板装置520626''=ρ（2-4）分划值的实际意义，可以理解为当气泡移动2mm 时，水准管轴所倾斜的角度，如图2-7所示。

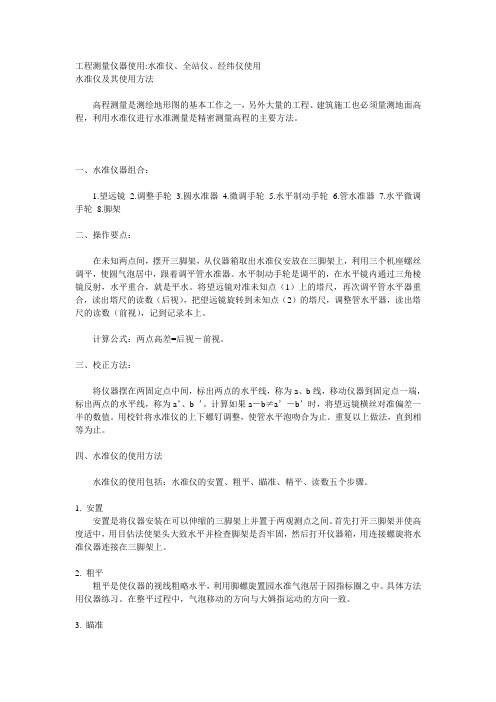

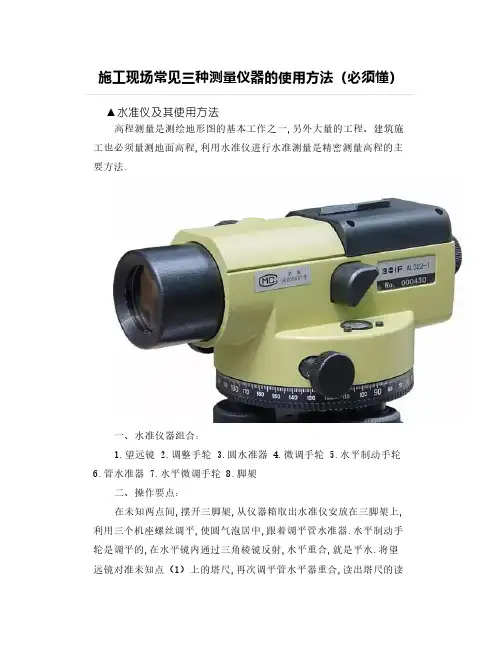

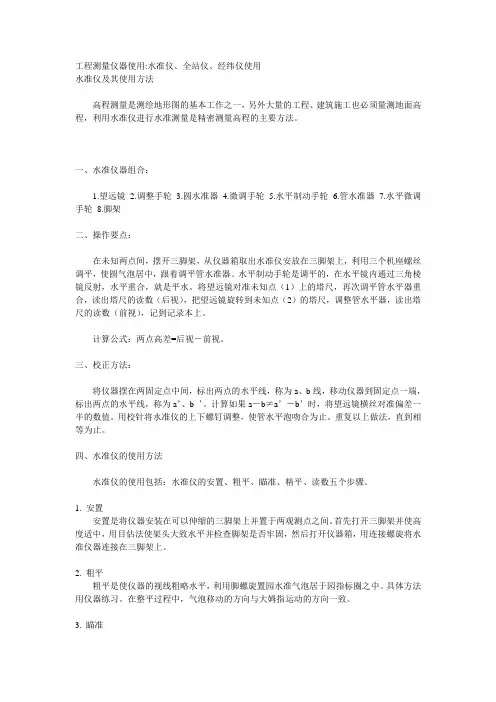

工程测量仪器使用:水准仪、全站仪、经纬仪使用水准仪及其使用方法高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。

一、水准仪器组合：1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点：在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。

水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。

将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。

计算公式：两点高差=后视－前视。

三、校正方法：将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。

计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。

用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。

重复以上做法，直到相等为止。

四、水准仪的使用方法水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。

首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

2. 粗平粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。

具体方法用仪器练习。

在整平过程中，气泡移动的方向与大姆指运动的方向一致。

3. 瞄准瞄准是用望远镜准确地瞄准目标。

首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。

再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。

最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。

使用水准仪进行工程测量的步骤与注意事项在工程测量中，使用水准仪是一项非常重要的步骤。

水准仪是一种测量仪器，用于测量和校正地表的水平面。

在工程建设中，使用水准仪可以确保建筑物的平整度和水平度，从而保证工程质量。

本文将介绍使用水准仪进行工程测量的具体步骤和注意事项。

一、准备工作在使用水准仪之前，首先要做好准备工作。

首先，检查水准仪的状态，确认仪器完好无损。

其次，准备必要的配件，如三脚架、测量棒和测量标尺等。

最后，选择一个适合的测量地点，确保地面平整、无障碍物，并尽量远离干扰源。

二、安装仪器安装水准仪是使用水准仪的第一步。

首先，将三脚架放置在平整的地面上，并调整脚架的高度，使其稳固。

然后，将水准仪安装在三脚架上，通过调节螺丝将仪器固定在合适的位置。

三、校准水准仪在使用水准仪进行测量之前，必须对其进行校准。

校准水准仪是确保测量结果准确可靠的关键步骤。

首先，调整水准仪的气泡到准确的中央位置，以保证仪器水平。

然后，找到一根水平的参考线，将测量准线水平放置于其上，并进行调整，使准线水平。

最后，用测量棒在准线上进行标尺，记录测量结果。

四、进行测量进行测量是使用水准仪的核心步骤。

首先，确定测量的起始点和终点，并在地面上标记出来，以便进行测量。

然后，将水准仪安放在起始点，并进行调整，使仪器水平。

在此基础上，将仪器移动到终点，并再次进行调整，以确保仪器保持水平。

最后，用测量棒在起始点和终点处进行测量，记录测量结果。

五、注意事项在使用水准仪进行工程测量时，需要注意以下几点。

首先，确保测量环境安静，避免外界噪音对测量结果的干扰。

其次，防止水准仪的震动，尽量避免仪器与人或物体的碰撞。

再次，保持水准仪的清洁，防止灰尘和污渍对仪器的影响。

最后，避免在极端天气条件下进行测量，如风雨、大雾等，以确保测量结果的准确性。

六、数据处理完成测量后，需要对测量数据进行处理。

首先，对测量结果进行校核，如果存在误差，应及时进行调整。

其次，通过测量结果计算出土建工程中需要的各项参数，如高程、水平度等。

水准仪是一种测量水平高度的仪器，在建筑、土木工程等领域中广泛使用。

使用水准仪的基本操作如下：
1.准备工作：在使用水准仪之前，需要准备好水准仪本身、水准仪的配件（如吸盘、水平
仪杆等）、测量场地的平整度、观测站的位置等。

2.水平调整：将水准仪放置在测量场地的水平位置上，调节水准仪的水平轮，使水准仪保
持水平状态。

3.定位测量站点：使用水平仪杆或吸盘将水准仪定位在测量站点上。

4.调整水准仪的视角：调节水准仪的瞄准器，使得水准仪的视线正对测量站点。

5.观测测量值：看水准仪的指针，记录测量值。

6.重复测量：在不同的测量站点重复以上步骤，记录测量值。

7.计算平均值：将多次测量的值进行平均，得出最终的测量结果。

8.记录数据：将测量结果记录在规定的记录表中。

9.清洁水准仪：使用清水将水准仪的操作面和配件清洗干净，保证水准仪的操作质量。

10.储存水准仪：将水准仪和配件放置在干燥、通风的地方，避免水准仪受潮、生锈。

注意：使用水准仪时，应注意安全，避免意外伤害。

在使用水准仪之前，应熟练掌握使用说明书中的操作方法，以确保测量精度。

第1篇一、全站仪全站仪是一种集成了测距、测角、数据处理等功能于一体的智能测量仪器。

它具有精度高、操作简便、功能强大等特点，广泛应用于工程测量、地形测绘、建筑工程施工等领域。

全站仪主要由测距仪、测角仪、数据处理单元和显示器组成。

二、水准仪水准仪主要用于测量两点之间的高差，它是建筑工程施工中不可或缺的测量工具。

水准仪具有精度高、结构简单、操作方便等特点。

根据精度不同，水准仪可分为普通水准仪和精密水准仪。

三、经纬仪经纬仪是一种测量水平角和垂直角的仪器，广泛应用于建筑工程、地质勘探、矿山测量等领域。

经纬仪主要由望远镜、水平度盘、垂直度盘和照准器等部件组成。

四、GPS接收机GPS接收机是一种利用全球定位系统（GPS）进行定位和测量的仪器。

它具有精度高、覆盖范围广、操作简便等特点，广泛应用于地质勘探、工程建设、土地测绘等领域。

五、激光测距仪激光测距仪是一种利用激光技术进行距离测量的仪器，具有测量速度快、精度高、不受天气影响等特点。

激光测距仪广泛应用于建筑工程、矿山测量、土地测绘等领域。

六、水准尺水准尺是一种测量高差的工具，由金属或塑料制成，上面刻有刻度。

水准尺分为普通水准尺和精密水准尺，广泛应用于建筑工程、地质勘探、矿山测量等领域。

七、三角架三角架是支撑各种测量仪器的支架，具有稳定性好、调节方便等特点。

三角架广泛应用于全站仪、经纬仪、水准仪等仪器的测量工作中。

八、钢卷尺钢卷尺是一种常见的测量工具，主要用于测量长度。

钢卷尺具有精度高、耐用性强、携带方便等特点，广泛应用于建筑工程、装修、家具制作等领域。

九、激光测距仪激光测距仪是一种利用激光技术进行距离测量的仪器，具有测量速度快、精度高、不受天气影响等特点。

激光测距仪广泛应用于建筑工程、矿山测量、土地测绘等领域。

十、激光扫描仪激光扫描仪是一种利用激光扫描技术获取物体表面信息的仪器，具有高精度、快速扫描、非接触测量等特点。

激光扫描仪广泛应用于建筑工程、地质勘探、文化遗产保护等领域。

工程测量水准仪使用步骤一、水准仪的介绍水准仪是一种用来测量水平面相对高度差的仪器，它主要由水平仪、望远镜、平面反射镜和三脚架组成。

水准仪广泛应用于建筑工程、道路工程、水利工程等领域，用于测量地面高程的差异。

二、选择合适的测点在进行水准测量之前，需要选择合适的测点。

测点应远离振动源和磁场干扰，地面也应相对平整稳定。

此外，测点之间的距离应足够远，以确保测量的准确性。

三、设置水准仪1. 首先，将三脚架放置在测点上，确保它们稳固且水平。

可以使用调节螺丝来调整三脚架的高度和水平度。

2. 将水准仪放置在三脚架上，并通过调节螺丝使其水平。

可以使用气泡水平仪来确保水准仪的水平度。

四、准备测量1. 打开水准仪的保护盖，将望远镜调整到适合的高度，以便观察测点。

2. 使用平面反射镜。

将其放置在待测点上，并确保其垂直于地面。

五、开始测量1. 通过调整水准仪上的调焦装置，使得望远镜对准平面反射镜上的标志点。

2. 使用细调装置，将水平丝线对准平面反射镜上的标志点，使其完全重合。

3. 通过望远镜的目镜，观察水平仪上的气泡位置。

如果气泡不在中心位置，可以通过调整水平螺丝来使其居中。

4. 记录测量结果。

可以使用记录本或计算机来记录每个测点的高程差。

六、移动水准仪1. 在完成一个测点的测量后，需要移动水准仪到下一个测点。

在移动之前，应关闭水准仪的保护盖，以避免其受到损坏。

2. 先将望远镜调整到最低位置，然后小心地将水准仪从三脚架上取下。

3. 将水准仪移动到下一个测点，并按照前面的步骤重新设置和准备测量。

七、完成测量1. 在完成所有测点的测量后，需要对测量结果进行处理和分析。

可以使用相关软件或公式来计算每个测点的高程差。

2. 将测量结果整理并制作成高程图或报告，以便后续工程设计和施工使用。

总结：使用工程测量水准仪进行水准测量需要经过选择测点、设置水准仪、准备测量、开始测量、移动水准仪和完成测量等多个步骤。

每个步骤都需要仔细操作和注意细节，以确保测量结果的准确性和可靠性。
