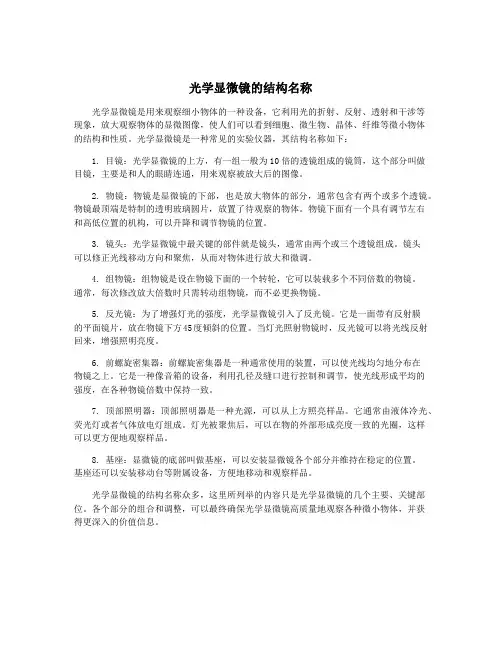

显微镜的结构名称及功能

光学显微镜的结构名称光学显微镜是用来观察细小物体的一种设备，它利用光的折射、反射、透射和干涉等现象，放大观察物体的显微图像，使人们可以看到细胞、微生物、晶体、纤维等微小物体的结构和性质。

光学显微镜是一种常见的实验仪器，其结构名称如下：1. 目镜：光学显微镜的上方，有一组一般为10倍的透镜组成的镜筒，这个部分叫做目镜，主要是和人的眼睛连通，用来观察被放大后的图像。

2. 物镜：物镜是显微镜的下部，也是放大物体的部分，通常包含有两个或多个透镜。

物镜最顶端是特制的透明玻璃圆片，放置了待观察的物体。

物镜下面有一个具有调节左右和高低位置的机构，可以升降和调节物镜的位置。

3. 镜头：光学显微镜中最关键的部件就是镜头，通常由两个或三个透镜组成。

镜头可以修正光线移动方向和聚焦，从而对物体进行放大和微调。

4. 组物镜：组物镜是设在物镜下面的一个转轮，它可以装载多个不同倍数的物镜。

通常，每次修改放大倍数时只需转动组物镜，而不必更换物镜。

5. 反光镜：为了增强灯光的强度，光学显微镜引入了反光镜。

它是一面带有反射膜的平面镜片，放在物镜下方45度倾斜的位置。

当灯光照射物镜时，反光镜可以将光线反射回来，增强照明亮度。

6. 前螺旋密集器：前螺旋密集器是一种通常使用的装置，可以使光线均匀地分布在物镜之上。

它是一种像音箱的设备，利用孔径及缝口进行控制和调节，使光线形成平均的强度，在各种物镜倍数中保持一致。

7. 顶部照明器：顶部照明器是一种光源，可以从上方照亮样品。

它通常由液体冷光、荧光灯或者气体放电灯组成。

灯光被聚焦后，可以在物的外部形成亮度一致的光圈，这样可以更方便地观察样品。

8. 基座：显微镜的底部叫做基座，可以安装显微镜各个部分并维持在稳定的位置。

基座还可以安装移动台等附属设备，方便地移动和观察样品。

光学显微镜的结构名称众多，这里所列举的内容只是光学显微镜的几个主要、关键部位。

各个部分的组合和调整，可以最终确保光学显微镜高质量地观察各种微小物体，并获得更深入的价值信息。

普通光学显微镜结构组成及其作用1. 物镜（Objective lens）：物镜是显微镜的主要放大部分，它位于物体和图像之间。

物镜的作用是放大目标物体并使其对焦在视野中。

物镜通常有高倍、低倍和油浸物镜等不同类型，可提供不同的放大倍数和视野大小。

物镜的放大倍数越大，对物镜的制作要求也越高。

2. 目镜（Eyepiece）：目镜是观察者所看到的第一层光学元件，通常位于显微镜的顶部。

它用于进一步放大物镜形成的图像以便观察。

目镜的放大倍数标记在它的背面，通常为10倍或20倍。

3. 杆架（Body tube）：杆架是一个管状结构，通过它可以使光线从物镜传递到目镜。

它还提供了稳定的结构支撑。

4. 旋转阶梯（Nosepiece）：旋转阶梯通常位于杆架的顶部，用于安装多个不同倍数的物镜。

通过旋转阶梯，可以轻松地切换不同物镜，以获取所需的放大倍数。

5. 对焦机构（Coarse and fine focus controls）：对焦机构位于显微镜的侧边或底部，用于调整物镜和目镜的相对位置从而实现对物体的对焦。

粗对焦旋钮用于快速调整焦点，而细对焦旋钮则用于精确对焦。

6. 虚光源（Illumination）：虚光源位于显微镜的底部，它通过透过物镜来照亮样本。

虚光源通常是一个有可调强度的透明盘，也可以是一个装有白色LED灯的光学系统。

7. 台板（Stage）：台板是一个扁平的平台，在其中放置待观察的样本。

台板通常有可移动的手动控制装置，使得可以准确移动样本在视野中的位置。

除了以上主要部分，普通光学显微镜通常还包括以下附件和功能：a. 透视镜（Diaphragm）：透视镜被用来控制入射光的强度和角度。

它可以调整光线的强度和方向，以获得理想的观察条件。

b.等高装置（Condenser）：等高装置用于调整入射光的聚焦，以获得更清晰的图像。

c. 显微镜镜头（Ocular lens）：显微镜镜头用于连接目镜和眼睛。

它可以调整视野的大小，以适应不同观察者的需求。

实验一普通光学显微镜的使用一、显微镜的结构（一）机械部分1．镜筒：镜筒是一个金属长筒，筒口上端安装目镜镜头，下端装有镜头转换器和物镜头2．镜头转换器：它是安装在镜筒下端的一个旋转圆盘。

镜头转换器上有3或4个孔，分别装有低倍或高倍物镜镜头。

3．调节装置：准焦螺旋：有粗细之分。

粗准焦螺旋：位于镜臂的上方，可以转动，以便使镜简能上下移动，从而大幅度调节焦距。

细准焦螺旋：位于镜臂的下方，它的移动范围较粗准焦螺旋小，可以小幅度调焦距。

转动方向与升降方向的关系：顺时针准焦螺旋，镜筒下降，反之则上升4．镜座：是位于镜臂下方、呈马蹄形的金属座，用以稳固和支持镜身。

5．镜柱：上连镜臂，下连镜座，可以支持镜臂和载物台。

6．镜臂：上接镜筒，下连镜柱，呈弓曲形。

它是显微镜上的手握之处。

7．倾斜关节：位于镜柱和镜臂连接处的活动关节，可用于调节镜臂的倾斜度，便于观察。

但是在使用临时装片观察时，禁止使用倾斜关节，尤其是装片内含酸性试剂时严禁使用，以免污损镜体。

8．载物台：是放置玻片的平台。

其中央具有通光孔，在通光孔的左右各有一个弹性的金属压片夹，压片夹是用来压住载玻片的夹子。

较高级的显徽镜，在载物台上常具有推进器，它包括夹片夹和推进螺旋，除夹住切片外，还可使切片在载物台上移动。

9．压片夹：在通光孔的左右各有一个弹性的金属压片夹，压片夹是用来压住载玻片的夹子。

（二）光学部分1．目镜：它是插在镜简顶部的镜头，是由一组透镜组成的，它可以使物镜成倍地分辨、放大物像，例如5X、10X、15X、20X。

平时不观察时用塑料片压住镜筒。

目镜：直插式规格：5X。

10X。

16X。

40X特点：长度和放大倍数成反比。

2．物镜：它安装在转换器的孔上，也是由一组透镜组成的，能够把物体清晰地放大。

物镜上刻有放大倍数，例如10X、40X、60X、100X等。

物镜：螺旋式：特点：放大倍数与长度成正比，放大倍数和与盖玻片之间的距离成反比。

低倍物镜：放大倍数小，凸度小，直径大，通光量多，视野亮；高倍物镜：放大倍数大，凸度大，直径小，通光量少，视野暗；所以换上高倍镜后可能会出现视野暗，物像模糊。

光学显微镜的结构及各部件功能光学显微镜，这个名字听起来就很高大上，是吧？但是别担心，今天咱们就来聊聊这个神奇的玩意儿，深入浅出，让你听得懂，记得住。

显微镜就像是一位细心的侦探，能够帮助我们看到肉眼看不到的微观世界，真是个好帮手啊！那么，它到底是由哪些部分构成的，又各自有什么功能呢？走，我们一起来探探究竟！1. 光学显微镜的基本构造首先，咱们得知道，光学显微镜主要分为几个重要的部分。

首先是“光源”，这可是显微镜的心脏呢！没有它，显微镜就像个没电的手机，完全没有用。

一般来说，光源会用白炽灯或者LED灯，提供强烈而均匀的光线，让你能清晰地看到标本。

1.1 目镜然后是“目镜”。

你可能会问，目镜是干啥的？它就像是一个超级放大镜，帮助你把看到的东西放大。

通常情况下，目镜的放大倍数在10倍左右，当然也有更高的选择。

没错，它能让微小的细胞、细菌变得如此显眼，就像把小虫子放在显微镜下，瞬间就变成了巨无霸，吓死你！1.2 物镜接下来，就是“物镜”了！这个小家伙也是显微镜的灵魂之一，通常有几种不同的放大倍数可供选择，比如4倍、10倍、40倍、100倍等。

物镜就像是显微镜的“眼睛”，它负责捕捉光线，帮助你更细致地观察标本。

你知道吗？物镜的镜头上会有一些特别的涂层，能减少反射，提高成像质量，真的是妙不可言。

2. 显微镜的支架和调焦机构说完光学部分，咱们再来看看显微镜的“身体”，也就是支架和调焦机构。

这些部分虽不那么显眼，但却是支撑显微镜的基础，缺了它们，显微镜可真不能用啊！2.1 支架显微镜的支架就像一根大腿，把整个显微镜撑起来。

它的设计不仅要稳固，还要方便调节。

毕竟，在观察的时候，你可不想显微镜摇摇晃晃，让你看不清楚，简直是“没事找事”！有的显微镜甚至配备了移动平台，可以轻松调整标本的位置，省时省力。

2.2 调焦机构再说说调焦机构，它就是调节显微镜焦距的部分。

没错，你要是没调好焦，那些美丽的细胞图案就像一幅模糊的画，怎么看都不对劲。

1.显微镜的结构（１）机械部分：包括镜座、镜柱、镜臂、载物台、镜筒、调节器（也叫调节螺旋）：大的叫粗准焦螺旋，小的叫细准焦螺旋。

（２）光学部分：包括目镜、物镜、反光镜、遮光器等。

2.显微镜的使用方法（1）取镜和安放（2）对光：不断调整反光镜，直到出现光亮而均匀的视野。

（3）观察：将要观察的玻片标本放在载物台通光孔的中央，玻片标本两端用压片夹夹紧，再用手沿顺时针方向旋转粗调节器，把镜筒徐徐降到接物镜头差不多接近玻片标本为止（从侧面观察下降镜筒）。

然后左眼观察，边观察边用调节器将镜筒徐徐上升（逆时针方向旋转粗准焦螺旋）直到发现物象，观察清晰为止。

如果观察部分不在视野中心，可移动玻片标本到视野中心，再上下转动细准焦螺旋至物象清晰为止。

3、生物图的画法及注意事项①绘图用削尖铅笔（3H型），根据观察到的物像绘制，力求真实性；②图绘在报告纸中央偏左上方，大小适当。

③图中较暗的地方，用铅笔点上细圆点表示，不能涂抹。

（越暗的地方，细点越多，不能涂阴影表示暗处）。

④标注名称。

4、显微镜使用的几点技巧①目镜：镜头越长，放大倍数低，镜头短，放大的倍数越高。

物镜：镜头越长，放大倍数高，镜头短，放大的倍数越低。

显微镜放大倍数越高，视野中观察到细胞体积大，数目就越少，视野越暗，镜头与玻片的距离越近。

②判断视野中污点：移动玻片标本，污点动，污点在玻片上；若污物不动；转动目镜，污物在目镜上；若移动玻片和转动目镜，污点不动，则污点在物镜上。

5、因为观察到的物像是倒立的，要使观察到的物像在视野的中央，移动的原则是：标本移动的方向和观察到物像移动的方向是相反。

6、在实验“观察植物细胞”步骤2中滴入清水；而在“观察口腔上皮细胞”中步骤2滴入的是生理盐水，与人体细胞细胞液浓度大致相同，以维持细胞正常生理形态，若置于清水中，会使细胞过度吸水而破裂。

多种多样的生态系统是密切联系的，生物圈是一个统一的整体，生物圈是最大的生态系统，是所有生物的家。

◆机械部分(1)、镜座：显微镜最下面呈马蹄形或园形的部分,起稳定和支持镜身作用.(2)、镜柱：从镜座向上直立的短柱.上连镜臂,下连镜座,可以支持镜臂和载物台.（3）镜臂：一端连于镜柱，一端连于镜筒，是取放显微镜时手握部位。

下端与镜柱相连接的地方有一个倾斜关节,可使镜臂倾斜,便于观察.（4）镜筒：连在镜臂的前上方(有的显微镜镜筒内有一抽管,可适当抽长,一般长度是１６０－１７０毫米)，镜筒上端装有目镜，下端装有物镜转换器（固着在镜筒下端,分两层,上层固着不动,下层可自由转动.转换器上有2～4个圆孔,用来安装不同倍数的低倍或高倍物镜）.作用是保护成像的光路与亮度.（5）物镜转换器(旋转器)：接于棱镜壳的下方，可自由转动，盘上有3－4个圆孔，是安装物镜部位，转动转换器，可以调换不同倍数的物镜，当听到碰叩声时，方可进行观察，此时物镜光轴恰好对准通光孔中心，光路接通。

转换物镜后，不允许使用粗调节器，只能用细调节器，使像清晰。

（6）镜台(载物台)：在镜筒下方，形状有方、圆两种，用以放置玻片标本，中央有一通光孔，我们所用的显微镜其镜台上装有玻片标本推进器(推片器)，推进器左侧有弹簧夹，用以夹持玻片标本，镜台下有推进器调节轮，可使玻片标本作左右、前后方向的移动。

（7）调节器：是装在镜柱上的大小两种螺旋，调节时使镜台作上下方向的移动,调节焦距.大的叫粗准焦螺旋,位于镜臂的上方,可以转动,以使镜筒能上下移动,从而调节焦距,升降镜筒较快,用于低倍镜对焦；小的叫细准焦螺旋,位于镜臂的下方,它的移动范围较粗准焦螺旋小,升降镜筒较慢,可以细调焦距.①粗调节器(粗螺旋)：大螺旋称粗调节器，移动时可使镜台作快速和较大幅度的升降，所以能迅速调节物镜和标本之间的距离使物象呈现于视野中，通常在使用低倍镜时，先用粗调节器迅速找到物象。

②细调节器(细准焦螺旋)：小螺旋称细调节器，移动时可使镜台缓慢地升降，多在运用高倍镜时使用，从而得到更清晰的物象，并借以观察标本的不同层次和不同深度的结构。

光学显微镜的结构和功能1.照明系统：光源是显微镜中的一个重要组成部分，它能够提供足够亮度的光线源以照亮样本。

常见的照明系统包括反射式和透射式两种。

反射式照明系统使用反射镜将光源产生的光线直接照射到样本上。

透射式照明系统则通过透明样本的下方通过光源照亮，使样本上的细胞组织能够反射和透射光线，从而形成图像。

2.物镜：物镜是显微镜中的一个非常重要的组成部分。

它通常由多个透镜组成，具有不同的焦距和放大倍率。

物镜接收样本反射或透射的光线，并将其放大形成一个倒立的实像。

物镜可以有不同的放大倍率，比如10X、40X、100X等，这些倍率取决于人眼能够承受的最大对焦距离和分辨率。

3.目镜：目镜是物镜和人眼之间的透镜系统，用于放大物镜形成的实像。

它通常由两个或多个透镜组成，并具有较小的放大倍率，例如10X。

目镜形成的放大倍率与物镜的倍率相乘，最终提供人眼可以看到的总体放大倍率。

4.焦平面：焦平面是光学显微镜中光线聚焦形成的平面。

当样本放置在焦平面上时，物镜能够产生一个清晰的图像。

确保样本位于焦平面上是获得清晰图像的关键。

1.放大：光学显微镜通过物镜和目镜的组合倍率，能够将样本的图像放大使其变得可见。

放大倍率取决于物镜和目镜的综合倍率。

2.分辨：光学显微镜通过控制入射光的波长，能够区分并看到样本中的细微结构。

分辨取决于入射光的波长和光学系统的性能。

3.观察和研究：光学显微镜使得研究人员能够观察和研究样本的形态、结构、组织、细胞等，从而深入了解生物学、医学、材料学等领域的细节。

4.拍摄和记录：现代光学显微镜通常配备了数码相机或摄像机，使研究人员能够拍摄和记录观察到的图像和视频。

这使得研究成果能够被更广泛地分享和分析。

总结起来，光学显微镜的结构主要由照明系统、物镜、目镜和焦平面等组成。

它的主要功能是放大、分辨、观察和研究样本，并能够拍摄和记录图像和视频。

光学显微镜在生物学、医学和材料学等领域中起着重要的作用，为人们提供了一种观察微观世界的强大工具。

显微镜的结构名称及功能1、用来调节光线强弱的结构是反光镜、遮光镜；光线较暗的屋里为便于观察用大光圈、凹镜面。

2、转动时，镜筒升降有关的是粗准焦螺旋、细准焦螺旋；升降范围较大的是粗准焦螺旋.3、(光学部分）与放大物象有关目镜、物镜；接近观察物镜头物镜;接近人眼睛镜头目镜。

4、取显微镜时，握镜的部位是镜臂;5、能将光线反射到镜筒的是反光镜6、连接目镜和物镜的是镜筒.8、放玻片载物台;固定玻片压片；光线通过通光孔。

9、稳定镜身镜座;支持镜身镜柱提握镜身镜臂7、显微镜镜头用擦镜纸擦。

对光1、转动转换器,使低倍物镜对准通光孔，2、转动遮光器，使最大光圈对准通光孔。

3、用左眼注视目镜，4、用手调节反光镜,直到看到雪白色视野为止.观察1、转动粗准焦螺旋使镜筒先降后升。

镜筒下降时从侧面注视_物_镜，上升时左眼注视目镜。

找到物像。

2、找到物像后微调细准焦螺旋，使物像更清晰。

1、显微镜的放大倍数越大: 看到的细胞体积越大_,看到的细胞数目越少。

2、“大"视野中是大反过来。

3、左下方物像移到视野中央, 向_左下方_______移装片4、污点可能存在于___目镜、物镜、玻片__1、A目镜15×、物镜45×；视野中最暗的是A_____。

B目镜10×、物镜40×；C目镜10×、物镜10×;D目镜15×、物镜10×；看到细胞最少（放大倍数最大的)：A。

看到细胞最小（放大倍数最小的):C_.2、物体在显微镜的成像为倒像。

“9b"，显微镜视野中看到的应该是q6。

3、要将显微镜视野中左下方的物像移到视野中央,应向左下方移动装片4、视野有一污点.如果转动目镜，污点不动，换一个物镜.污点也不动，污点在玻片上；1、要看得清楚被观察的物体，要观察的材料具备的条件是________。

2、制作人口腔上皮装片滴______；制作洋葱内表皮装片滴_____.3、制作人口腔上皮和洋葱表皮装片用__染色。
