模拟乘法器调幅(AM、DSB、SSB)

通信原理实验报告题目名称：模拟调制解调实验专业班级：2010级2班学生姓名：刘云龙学生学号：20105081403.1.1 振幅调制(AM)一．实验原理1. 调制部分标准调幅的调制器可用一个乘法器来实现。

2. 解调部分：解调有相干和非相干两种。

非相干系统设备简单，但在信噪比较小时，相干系统的性能优于非相干系统。

这里采用相干解调。

二．实验步骤1．根据AM 调制与解调原理，用Systemview 软件建立一个仿真电路，如下图所示：2. 元件参数配置Token 0: 被调信息信号—正弦波发生器（频率=1000 Hz）Token 1,8: 乘法器Token 2: 增益放大器（增益满足不发生过调制的条件）Token 4: 加法器Token 3,10: 载波—正弦波发生器（频率=50 Hz）Token 9: 模拟低通滤波器（截止频率=75 Hz）Token 5,6,7,11: 观察点—分析窗3. 运行时间设置运行时间=0.5 秒采样频率=20,000 赫兹4. 运行系统在Systemview 系统窗内运行该系统后，转到分析窗观察Token5,6,7,11 四个点的波形。

5. 功率谱在分析窗绘出该系统调制后的功率谱。

三．实验报告1. 观察实验波形：被调信息信号波形载波波形已调波形解调波形整体波形2. AM 的功率谱。

（1）被调信息信号波形（2）载波波形的功率谱（3）已调波形的功率谱（4）解调波形的功率谱3.1.2 双边带调制(DSB)一．实验原理实现双边带调制就是完成调制信号与载波信号的相乘运算。

原则上,可以选用任何非线性器件或时变参量电路来实现乘法器的功能，如平衡调制器或环形调制器。

通常采用的平衡调制器的电路简单、平衡性好，并可将载波分量抑制到- 30~-40dB。

双边带调制节省了载波功率，提高了调制效率，但已调信号的带宽仍与调制信号一样，是基带信号带宽的两倍。

由于双边带信号的频谱是基带信号频谱的线性搬移，所以属于线性调制。

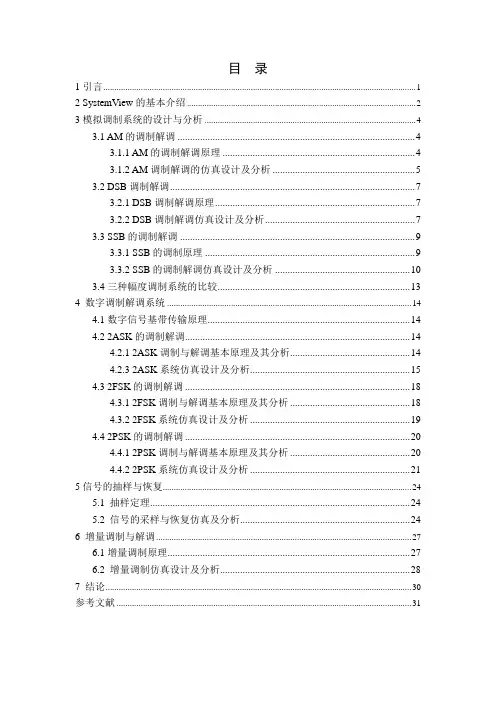

1引言 (1)2 SystemView的基本介绍 (2)3模拟调制系统的设计与分析 (4)3.1 AM的调制解调 (4)3.1.1 AM的调制解调原理 (4)3.1.2 AM调制解调的仿真设计及分析 (5)3.2 DSB调制解调 (7)3.2.1 DSB调制解调原理 (7)3.2.2 DSB调制解调仿真设计及分析 (7)3.3 SSB的调制解调 (9)3.3.1 SSB的调制原理 (9)3.3.2 SSB的调制解调仿真设计及分析 (10)3.4三种幅度调制系统的比较 (13)4 数字调制解调系统 (14)4.1数字信号基带传输原理 (14)4.2 2ASK的调制解调 (14)4.2.1 2ASK调制与解调基本原理及其分析 (14)4.2.3 2ASK系统仿真设计及分析 (15)4.3 2FSK的调制解调 (18)4.3.1 2FSK调制与解调基本原理及其分析 (18)4.3.2 2FSK系统仿真设计及分析 (19)4.4 2PSK的调制解调 (20)4.4.1 2PSK调制与解调基本原理及其分析 (20)4.4.2 2PSK系统仿真设计及分析 (21)5信号的抽样与恢复 (24)5.1 抽样定理 (24)5.2 信号的采样与恢复仿真及分析 (24)6 增量调制与解调 (27)6.1增量调制原理 (27)6.2 增量调制仿真设计及分析 (28)7 结论 (30)参考文献 (31)在当今信息社会，通信已经成为整个社会的高级“神经中枢”，通信技术变得越来越重要，没有通信的人类社会将是不堪设想的。

通信按传统的理解就是信息的传递与交换。

一般来说，通信系统是由信源、发送设备、信道、接收设备、信宿组成，其系统组成如图1-1所示：（发送端） （接收端）图1-1 通信系统的组成一般发送端要有调制器，接收端要有解调器，这就用到了调制与解调技术。

调制可分为模拟调制和数字调制，模拟调制常用的方法有AM 调制、DSB 调制及SSB 调制等。

1.设计要求AM和DSB振幅调制器的设计设计要求：用模拟乘法器设计一个振幅调制器，使其能实现AM和DSB信号调制。

主要指标：1. 载波频率：465KHz 正弦波2. 调制信号：1KHz 正弦波3.输出信号幅度：≥3V（峰-峰值）无明显失真2.原理分析2.1振幅调制产生原理所谓调制，就是在传送信号的一方将所要传送的信号附加在高频振荡上，再由天线发射出去。

这里高频振荡波就是携带信号的运载工具，也叫载波。

振幅调制，就是由调制信号去控制高频载波的振幅，直至随调制信号做线性变化。

在线性调制系列中，最先应用的一种幅度调制是全调幅或常规调幅，简称为调幅（AM）。

为了提高传输的效率，还有载波受到抑制的双边带调幅波（DSB）和单边带调幅波（SSB）。

在频域中已调波频谱是基带调制信号频谱的线性位移；在时域中，已调波包络与调制信号波形呈线性关系。

2.2标准调幅波（AM）产生原理调制信号是只来来自信源的消息信号（基带信号），这些信号可以是模拟的，亦可以是数字的。

为首调制的高频振荡信号可称为载波，它可以是正弦波，亦可以是非正弦波(如周期性脉冲序列)。

载波由高频信号源直接产生即可，然后经过高频功率放大器进行放大，作为调幅波的载波，调制信号由低频信号源直接产生，二者经过乘法器后即可产生双边带的调幅波.工作原理如框图所示。

基带调制信号乘法器加法器标准调制波设载波信号的表达式为： 调制信号的表达式为： 则调幅信号的表达式为： 式中，m ——调幅系数，m= 标准调幅波示意图如下：由图可见，调幅波中载波分量占有很大比重，因此信息传输效率较低，称这种调制为有载波调制。

为提高信息传输效率，广泛采用抑制载波的双边带或单边带振幅调制。

高频载波t Ucm t uc ωcos )(=t m U t u ΩΩ=Ωcos )(tt m ucm t uo ωcos )cos 1()(Ω+=tt Ucmma t t Ucmma t Ucm )cos(cos 21)cos(cos 21cos Ω-+Ω++=ωωωωωUcm Um2.3双边带调幅（DSB ）产生原理在AM 信号中，载波分量并不携带信息，信息完全由便在传送。

模拟仿真AM 、DSB调制解调过程高国栋2015141502020 电子信息学院一、AM信号的调制解调过程1.调制原理AM是调幅，用AM调制与解调可以在电路里面实现很多功能，制造出很多有用又实惠的电子产品，为我们的生活带来便利。

在我们日常生活中用的收音机就是采用了AM调制方式，而且在军事和民用领域都有十分重要的研究课题。

AM是指对信号进行幅度调制。

在传送信号的一方将所要传送的信号附加在高频上，再由天线发射出去。

高频震荡波就是携带信号的运载工具,也叫载波。

振幅调制,就是由调制信号去控制高频载波的振幅，直至随调制信号做线性变化。

仿真图如下：2。

AM解调原理调制的逆过程叫解调，调制是一个频谱搬移过程，它是将低频信号的频谱搬到载频位置。

从已调信号的频谱中,将位于载频的信号频谱搬移回来。

调制和解调都完成频谱搬移，各种调幅都是利用乘法器实现的。

3。

matlab程序(为使实验更为简便，令调制信号m（t）=1+cos（2π*fm*t)，Ac=1,为正弦信号）Fs=960; ％采样频率N=960; ％采样点n=0：N—1;t=n/Fs; %时间序列A0=10；％载波信号振幅A1=1; ％调制信号振幅fc=120; ％载波信号频率fm=30；％调制信号频率f=n＊Fs/N; ％频率w0=2＊fc＊pi;w1=2*fm*pi;Uc=A0*cos（w0＊t）；％载波信号C1=fft（Uc)；％对载波信号进行傅里叶变换cxf=abs（C1); ％进行傅里叶变换figure（1);subplot(2，1，1)；plot（t,Uc）; title（'载波信号波形’）；axis(［0 0。

1 -20 20]）;subplot（2,1,2）; plot(f（1：N/2）,cxf（1:N/2）)；title('载波信号频谱’）; axis（[0 600 —500 500］）；mes=1+A1*cos（w1＊t）；％调制信号C2=fft(mes)；% 对调制信号进行傅里叶变换zxc=abs（C2)；figure（2）subplot(2，1,1); plot(t，mes)；title（’调制信号’);axis([0 0.5 0 2］）；subplot(2,1,2）; plot（f（1：N/2），zxc（1:N/2))；title（’调制信号频谱’）; axis([0 1000 —500 500]）;Uam=modulate（mes,fc，Fs,'am’）；%AM 已调信号C3=fft（Uam）; ％对AM已调信号进行傅里叶变换asd=abs(C3);figure(3）subplot（2,1，1);plot(t，Uam)；grid on; title(’AM已调信号波形'); axis(［0 0.5 0 5]）;subplot(2，1,2）；plot(f（1：N/2）,asd(1:N/2)),grid; title('AM已调信号频谱'）；axis（［0 600 —200 200]）；Dam=demod（Uam，fc,Fs，’am'); ％对AM调制信号进行解调C4=fft(Dam）；% 对AM解调信号进行傅里叶变换wqe=abs(C4）；figure(4）subplot(2，1，1）; plot（t,Dam)；grid on；title('AM解调信号波形’）；axis(［0 0。

实验一乘法器调幅实验一、实验目的1、掌握AM、DSB和SSB调制的原理与性质；2、掌握模拟乘法器的工作原理及其调整方法；3、了解小信号检波的原理；4、熟悉用二极管实现检波的方法。

二、实验内容1、产生并观察AM、DSB的波形；2、观察AM、DSB、SSB波的频谱；3、观察DSB波和过调幅时的反相现象；4、用二极管小信号检波器对调幅波进行检波。

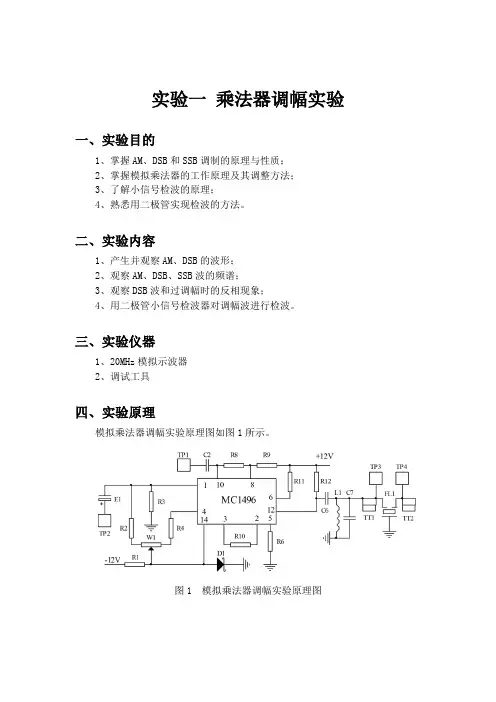

三、实验仪器1、20MHz模拟示波器2、调试工具四、实验原理模拟乘法器调幅实验原理图如图1所示。

图1 模拟乘法器调幅实验原理图调制信号从TP2输入，载波从TP1输入。

合理设置调制信号与载波信号的幅度以及乘法器的静态偏置电压（调节W1），可在TT1处观察普通调幅波（AM）和抑制载波双边带调幅波（DSB）。

FL1为10.7MHz的陶瓷滤波器，它的作用是对TT1处调幅波进行滤波，得到抑制载波单边带调幅波（SSB）。

为兼容检波电路的滤波网络，在进行调制与检波实验时，调制信号的频率选择为1KHz左右，载波信号的频率选择为10.7MHz。

为了便于观察各种调幅波的频谱和DSB波的相位突变现象，调制信号的频率选择为500KHz，载波信号的频率选择为11.2MHz。

模拟乘法器调幅部分所产生的普通调幅波和抑制载波双边带调幅波，是小信号检波的输入信号。

五、实验步骤1、连接实验电路在主板上正确插好幅度调制与解调模块，开关K1、K2、K8、K9、K10、K11向左拨，主板GND接模块GND，主板＋12V接模块＋12V，主板－12V接模块－12V，检查连线正确无误后，打开实验箱右侧的船形开关，K1、K2向右拨。

若正确连接，则模块上的电源指示灯LED1、LED2亮。

2、产生并观察AM波和DSB波（1）输入调制信号VΩ本步骤的调制信号可由由低频信号源模块提供。

参考低频信号源的使用方法，用低频信号源产生频率为1KHz，峰峰值约700mV的正弦波调制信号VΩ。

连接信号源的Vout与幅度调制与解调模块的TP2。

实验三模拟乘法器调幅一、实验目的1．通过实验了解振幅调制的工作原理。

2．掌握用MC1496来实现AM和DSB的方法，并研究已调波与调制信号，载波之间的关系。

3．掌握用示波器测量调幅系数的方法。

二．实验内容1．模拟相乘调幅器的输入失调电压调节。

2．用示波器观察正常调幅波（AM）波形，并测量其调幅系数。

3．用示波器观察平衡调幅波（抑制载波的双边带波形DSB）波形。

4．用示波器观察调制信号为方波、三角波的调幅波。

三．实验步骤1．实验准备（1）在实验箱主板上插上集成乘法器幅度调制电路模块。

接通实验箱上电源开关，按下模块上开关8K1，此时电源指标灯点亮。

（2）调制信号源：采用低频信号源中的函数发生器，其参数调节如下（示波器监测）：∙频率范围：1kHz∙波形选择：正弦波∙输出峰-峰值：300mV（3）载波源：采用高频信号源：∙工作频率：2MHz用频率计测量（也可采用其它频率）；∙输出幅度（峰-峰值）：200mV，用示波器观测。

2．输入失调电压的调整（交流馈通电压的调整）集成模拟相乘器在使用之前必须进行输入失调调零，也就是要进行交流馈通电压的调整，其目的是使相乘器调整为平衡状态。

因此在调整前必须将开关8K01置“off”（往下拨），以切断其直流电压。

交流馈通电压指的是相乘器的一个输入端加上信号电压，而另一个输入端不加信号时的输出电压，这个电压越小越好。

（1）载波输入端输入失调电压调节把调制信号源输出的音频调制信号加到音频输入端（8P02），而载波输入端不加信号。

用示波器监测相乘器输出端（8TP03）的输出波形，调节电位器8W02，使此时输出端（8TP03）的输出信号（称为调制输入端馈通误差）最小。

（2）调制输入端输入失调电压调节把载波源输出的载波信号加到载波输入端（8P01），而音频输入端不加信号。

用示波器监测相乘器输出端（8TP03）的输出波形。

调节电位器8W01使此时输出（8TP03）的输出信号（称为载波输入端馈通误差）最小。

实验一乘法器调幅实验一、实验目的1、掌握AM、DSB和SSB调制的原理与性质；2、掌握模拟乘法器的工作原理及其调整方法；3、了解小信号检波的原理；4、熟悉用二极管实现检波的方法。

二、实验内容1、产生并观察AM、DSB的波形；2、观察AM、DSB、SSB波的频谱；3、观察DSB波和过调幅时的反相现象；4、用二极管小信号检波器对调幅波进行检波。

三、实验仪器1、20MHz模拟示波器2、调试工具四、实验原理模拟乘法器调幅实验原理图如图1所示。

图1 模拟乘法器调幅实验原理图调制信号从TP2输入，载波从TP1输入。

合理设置调制信号与载波信号的幅度以及乘法器的静态偏置电压（调节W1），可在TT1处观察普通调幅波（AM）和抑制载波双边带调幅波（DSB）。

FL1为10.7MHz的陶瓷滤波器，它的作用是对TT1处调幅波进行滤波，得到抑制载波单边带调幅波（SSB）。

为兼容检波电路的滤波网络，在进行调制与检波实验时，调制信号的频率选择为1KHz左右，载波信号的频率选择为10.7MHz。

为了便于观察各种调幅波的频谱和DSB波的相位突变现象，调制信号的频率选择为500KHz，载波信号的频率选择为11.2MHz。

模拟乘法器调幅部分所产生的普通调幅波和抑制载波双边带调幅波，是小信号检波的输入信号。

五、实验步骤1、连接实验电路在主板上正确插好幅度调制与解调模块，开关K1、K2、K8、K9、K10、K11向左拨，主板GND接模块GND，主板＋12V接模块＋12V，主板－12V接模块－12V，检查连线正确无误后，打开实验箱右侧的船形开关，K1、K2向右拨。

若正确连接，则模块上的电源指示灯LED1、LED2亮。

2、产生并观察AM波和DSB波（1）输入调制信号VΩ本步骤的调制信号可由由低频信号源模块提供。

参考低频信号源的使用方法，用低频信号源产生频率为1KHz，峰峰值约700mV的正弦波调制信号VΩ。

连接信号源的Vout与幅度调制与解调模块的TP2。

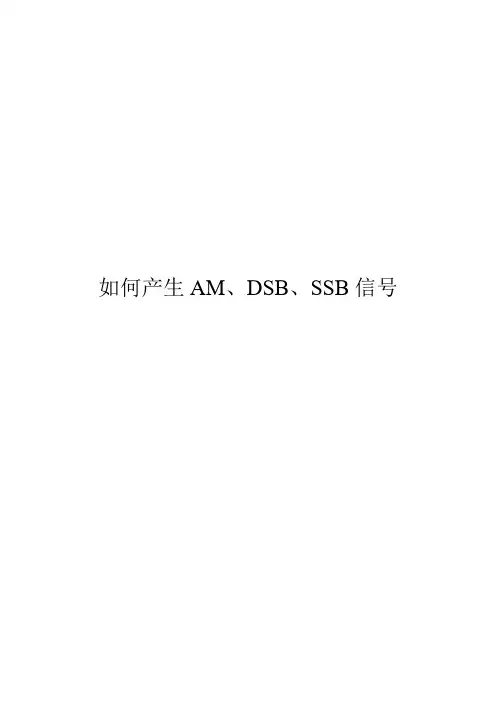

如何产生AM、DSB、SSB信号1、AM 信号1.1 AM 信号的数学表达式AM 信号是载波信号振幅在0m V 上下按输入调制信号规律变化的一种调幅信号，表达式如下：[]t w t u k V t v c a m o cos )()(0Ω+= （1）由表达式（1）可知，在数学上，调幅电路的组成模型可由一个相加器和一个相乘器组成，如图1所示。

图中，M A 为相乘器的乘积常数，A 为相加器的加权系数，且a cm M k AV A k A ==,图1 普通调幅（AM ）电路的组成模型 设调制信号为：)(t u Ω=M c U E Ω+cos t Ω载波电压为：cM t c U u =)(cos t w c上两式相乘为普通振幅调制信号：cM C t s U E K u +=()(cos t Ω）t w U c cM cos=C cM E KU (+t w t U c M cos )cos ΩΩ)(t u o)(t u c)(t u Ω调幅电路)(t u ΩA)(t u o)(t u cxy A Mxy++=t w t M E KU c a c cM cos )cos 1(Ω+ =tw t M U c a S cos )cos 1(Ω+（2）式中,CMa E U M Ω=称为调幅系数(或调制指数) ，其中0＜a M ≤1。

而当a M ＞1时，在π=Ωt 附近，)(t u c 变为负值，它的包络已不能反映调制信号的变化而造成失真，通常将这种失真成为过调幅失真，此种现象是要尽量避免的。

1.2 普通调幅（AM ）信号的解调解调（Demodulation ）是调制的逆过程。

振幅调制信号的解调电路称为振幅检波电路，简称检波电路（Detector ），它的作用是从振幅调制信号中不失真地检出调制信号来。

对于普通调幅信号来说，它的载波分量未被抑制掉，可以直接利用非线性器件实现相乘作用，得到所需的解调电压，而不必另加同步信号，通常将这种振幅检波器称为包络检波器。

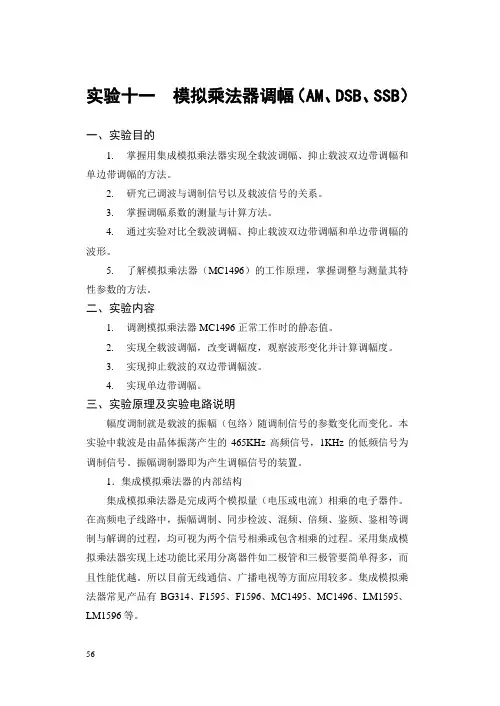

实验十一模拟乘法器调幅（AM、DSB、SSB）一、实验目的1.掌握用集成模拟乘法器实现全载波调幅、抑止载波双边带调幅和单边带调幅的方法。

2.研究已调波与调制信号以及载波信号的关系。

3.掌握调幅系数的测量与计算方法。

4.通过实验对比全载波调幅、抑止载波双边带调幅和单边带调幅的波形。

5.了解模拟乘法器（MC1496）的工作原理，掌握调整与测量其特性参数的方法。

二、实验内容1.调测模拟乘法器MC1496正常工作时的静态值。

2.实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。

3.实现抑止载波的双边带调幅波。

4.实现单边带调幅。

三、实验原理及实验电路说明幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是由晶体振荡产生的465KHz高频信号，1KHz的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

1．集成模拟乘法器的内部结构集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。

在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。

采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单得多，而且性能优越。

所以目前无线通信、广播电视等方面应用较多。

集成模拟乘法器常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。

(1)MC1496的内部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。

MC1496是四象限模拟乘法器，其内部电路图和引脚图如图11-1所示。

其中V1、V2与V3、V4组成双差分放大器，以反极性方式相连接，而且两组差分对的恒流源V5与V6又组成一对差分电路，因此恒流源的控制电压可正可负，以此实现了四象限工作。

V7、V8为差分放大器V5与V6的恒流源。

图11-1 MC1496的内部电路及引脚图2）静态工作点的设定(1)静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集-基极间的电压应大于或等于2V，小于或等于最大允许工作电压。

华南理工大学广州学院实验报告课程名称通信原理实验学院专业班姓名学号序号实验名称实验七模拟乘法器调幅（AM、DSB）实验日期一、实验目的了解用模拟乘法器实现调幅（AM、DSB）的方法二、实验原理幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是465KHz高频信号，调制信号为1KHz的低频信号。

用MC1496集成电路构成的调幅器电路图，W1用来调节引出脚1、4之间的平衡，器件采用双电源方式供电（＋12V，－8V），所以5脚偏置电阻R15接地。

电阻R1、R2、R4、R5、R6为器件提供静态偏置电压，保证器件内部的各个晶体管工作在放大状态。

载波信号加在V1－V4的输入端，即引脚8、10之间；载波信号Vc经高频耦合电容C1从10脚输入，C2为高频旁路电容，使8脚交流接地。

调制信号加在差动放大器V5、V6的输入端，即引脚1、4之间，调制信号VΩ经低频偶合电容E1从1脚输入。

2、3脚外接1KΩ电阻，以扩大调制信号动态范围。

三、实验步骤1. 静态工作点调测R11、R12、R13、R14与电位器W1组成平衡调节电路，改变W1可以使乘法器实抑止载波的振幅调制或有载波的振幅调制和单边带调幅波。

调节W1使1、4脚的电压差接近0V即可，方法是用万用表表笔分别接1、4脚，使得万用表读数接近于0V。

2. 抑止载波振幅调制J1端输入载波信号V C(t)，其频率f C=465KHz，峰－峰值V CP－P＝500mV。

J5端输入调制信号VΩ(t)，其频率fΩ＝1KHz，先使峰－峰值VΩP－P＝0，调节W1，使输出V O=0(此时ν＝ν1)，再逐渐增加VΩP－P，则输出信号V O（t）的幅度逐渐增大，于TH3测得。

最后出现4如下图所示的抑止载波的调幅信号。

由于器件内部参数不可能完全对称，致使输出出现漏信号。

脚1和4分别接电阻R12和R14，可以较好地抑止载波漏信号和改善温度性能。

抑止载波调幅波形3. 全载波振幅调制min max min max m m m m V V V V m +-=，J1端输入载波信号Vc(t) , fc=465KHz, VCP －P ＝500mV ，调节平衡电位器W1，使输出信号V O （t ）中有载波输出（此时V1与V4不相等）。

高频电子线路——振幅调制电路(AM,DSB,SSB)调制与解调目录摘要 (1)引言 (2)原理说明 (3)实验分析 (5)总结 (18)参考文献 (19)摘要MATLAB是一个包含大量计算算法的集合。

其拥有600多个工程中要用到的数学运算函数，可以方便的实现用户所需的各种计算功能。

函数中所使用的算法都是科研和工程计算中的最新研究成果，而前经过了各种优化和容错处理。

在计算要求相同的情况下，使用MATLAB 的编程工作量会大大减少。

函数所能解决的问题其大致包括矩阵运算和线性方程组的求解、微分方程及偏微分方程的组的求解、符号运算、傅立叶变换和数据的统计分析、工程中的优化问题、稀疏矩阵运算、复数的各种运算、三角函数和其他初等数学运算、多维数组操作以及建模动态仿真等。

本文介绍了利用MATLAB函数仿真信号，建立双边带（DSB）调制与解调模型，分析双边带（DSB）调制与解调特性，仿真结果与理论很好地吻合，验证了仿真结果的正确性。

引言我们知道，信号通过一定的传输介质在发射机和接收机之间进行传送时，信号的原始形式一般不适合传输。

因此，必须转换它们的形式。

将低频信号加载到高频载波的过程，或者说把信息加载到信息载体上以便于传输的处理过程，称为调制。

所谓“加载”，其实质是使高频载波信号（信息载体）的某个特性参数随信息信号的大小呈线性变化的过程。

通常称代表信息的信号为调制信号，称信息载体信号为载波信号，称调制后的频带信号为已调波信号。

标准振幅调制（AM）是一种相对便宜，质量不高的调制形式。

在普通调幅波（AM）信号中，有用信息只携带在变频带内，而载波本身并不携带信息，但它的功率却占用了整个调幅波功率的绝大部分，因而AM调幅波的功率浪费大，效率低。

而在双边带调制（DSB）中，将载波分量抑制掉，就可形成抑制载波的双边带信号，从而提高效率。

由于上下边带包含信息相同，两个边带的发射是多余的，为节约频带，提高系统的功率和频带利用率，常采用单边带（SSB）调制系统。

AM、DSB、SSB实验报告成绩信息与通信工程学院实验报告（软件仿真性实验）课程名称：通信系统仿真技术实验题目：模拟幅度调制系统仿真指导教师：李海真班级：15050243 学号：21 学生姓名：窦妍博一、实验目的1、学习使用SystemView构建简单的仿真系统；2、掌握模拟幅度调制的基本原理；3、掌握常规条幅、DSB、SSB的解调方法；4、掌握AM信号调制指数的定义。

二、实验原理1、AM①AM信号的基本原理在图1.1中，若假设滤波器为全通网络（＝1），调制信号叠加直流后再与载波相乘，则输出的信号就是常规双边带调幅AM调制器模型如图所示。

图1.1 AM调制器模型AM信号的时域和频域表达式分别为式中，为外加的直流分量；可以是确知信号也可以是随机信号，但通常认为其平均值为0，即[1]。

AM信号的典型波形和频谱分别如图 1.2（a）、（b）所示，图中假定调制信号的上限频率为。

显然，调制信号的带宽为。

图1.2 AM信号的波形和频谱由图1，2（a）可见，AM信号波形的包络与输入基带信号成正比，故用包络检波的方法很容易恢复原始调制信号。

但为了保证包络检波时不发生失真，必须满足，否则将出现过调幅现象而带来失真。

AM信号的频谱是由载频分量和上、下两个边带组成（通常称频谱中画斜线的部分为上边带，不画斜线的部分为下边带）。

上边带的频谱与原调制信号的频谱结构相同，下边带是上边带的镜像。

显然，无论是上边带还是下边带，都含有原调制信号的完整信息。

故AM信号是带有载波的双边带信号，带宽为基带信号带宽的两倍，即式中，为调制信号的带宽，为调制信号的最高频率。

② AM信号的解调——相干解调由AM信号的频谱可知，如果将已调信号的频谱搬回到原点位置，即可得到原始的调制信号频谱，从而恢复出原始信号。

解调中的频谱搬移同样可用调制时的相乘运算来实现[2]。

相干解调的原理框图如图3-3所示。

图1.3 相干解调原理框图将已调信号乘上一个与调制器同频同相的载波，得由上式可知，只要用一个低通滤波器，就可以将第1项与第2项分离，无失真的恢复出原始的调制信号③AM信号的解调——包络检波包络解调器通常由半波或全波整流器和低通滤波器组成。

实验7 模拟乘法器调幅（AM 、DSB ）一、 实验原理及实验电路说明幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是由晶体振荡产生的465KHz 高频信号，1KHz 的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

(1)MC1496的内部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。

MC1496是四象限模拟乘法器，其内部电路图和引脚图如图11-1所示。

其中V 1、V 2与V 3、V 4组成双差分放大器，以反极性方式相连接，而且两组差分对的恒流源V 5与V 6又组成一对差分电路，因此恒流源的控制电压可正可负，以此实现了四象限工作。

V 7、V 8为差分放大器V 5与V6的恒流源。

图11-1 MC1496的内部电路及引脚图2）静态工作点的设定(1)静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集-基极间的电压应大于或等于2V ，小于或等于最大允许工作电压。

根据MC1496的特性参数，对于图11-1所示的内部电路，应用时，静态偏置电压（输入电压为0时）应满足下列关系，即： ν8=ν10 , ν1=ν4 , ν6=ν1215V ≥ν6 (ν12)-ν8 (ν10)≥2V15V ≥ν8 (ν10)-ν1 (ν4)≥2V15V ≥ν1 (ν4)- ν5≥2V (2)静态偏置电流的确定静态偏置电流主要由恒流源I 0的值来确定。

当器件为单电源工作时，引脚14接地，5脚通过一电阻VR 接正电源+VCC 由于I 0是I 5的镜像电流，所以改变V R 可以调节I 0的大小，即：5007.050+-=≈R CCV V V I I 当器件为双电源工作时，引脚14接负电源-V ee ，5脚通过一电阻V R 接地，所以改变V R 可以调节I 0的大小，即： 5007.050+-=≈R ee V V V I I 根据MC1496的性能参数，器件的静态电流应小于4mA ，一般取mA I I 150=≈。

模拟乘法调幅（AＭ、ＤＳB）实验报告姓名：学号：班级：日期：模拟乘法调幅（A Ｍ、ＤＳB ）模块4一、实验目的1、掌握用集成模拟乘法器实现全载波调幅和抑止载波双边带调幅方法。

2、研究已调波与调制信号以及载波信号的关系。

3、掌握调幅系数的测量与计算方法。

4、通过实验对比全载波调幅、抑止载波双边带调幅波形。

5、了解模拟乘法器（MC1496）的工作原理，掌握调整与测量其特性参数的方法。

6、掌握用集成模拟乘法器构成调幅与检波电路的方法。

二、实验原理调幅与检波原理简述：调幅就是用低频调制信号去控制高频振荡（载波）的幅度，使高频振荡的振幅按调制信号的规律变化；而检波则是从调幅波中取出低频信号。

本实验中载波是465KHz 高频信号，10KHz 的低频信号为调制信号。

集成四象限模拟乘法器MC1496简介：本器件的典型应用包括乘、除、平方、开方、倍频、调制、混频、检波、鉴相、鉴频动态增益控制等。

它有两个输入端VX 、VY 和一个输出端VO 。

一个理想乘法器的输出为VO=KVXVY ，而实际上输出存在着各种误差，其输出的关系为：VO=K （VX +VXOS ）（VY+VYOS ）+VZOX 。

为了得到好的精度，必须消除VXOS 、VYOS 与VZOX 三项失调电压。

集成模拟乘法器MC1496是目前常用的平衡调制/解调器，内部电路含有8 个有源晶体管。

MC1496的内部原理图和管脚功能如下图所示：MC1496各引脚功能如下： 1）、SIG+ 信号输入正端 2）、GADJ 增益调节端 3）、GADJ 增益调节端 4）、SIG- 信号输入负端 5）、BIAS 偏置端 6）、OUT+ 正电流输出端 7）、NC 空脚 8）、CAR+ 载波信号输入正端 9）、NC 空脚 10）、CAR- 载波信号输入负端 11）、NC 空脚 12）、OUT- 负电流输出端 13）、NC 空脚 14）、V- 负电源 实验电路说明用MC1496集成电路构成的调幅器电路如下图所示1413121110987654321SIG+GADJ GADJSIG-BIAS OUT+NC V-NCOUT-NC CAR-NCCAR+图中W1用来调节引出脚1、4之间的平衡，器件采用双电源方式供电（＋12V，－8V），所以5脚偏置电阻R15接地。

实验三模拟乘法器调幅（AM、DSB、SSB）及解调实验（包络检波及同步检波实验）一、实验目的1.掌握用集成模拟乘法器实现全载波调幅、抑止载波双边带调幅和单边带调幅的方法。

2.研究已调波与调制信号以及载波信号的关系。

3.掌握调幅系数的测量与计算方法。

4.通过实验对比全载波调幅、抑止载波双边带调幅和单边带调幅的波形。

5.了解模拟乘法器（MC1496）的工作原理，掌握调整与测量其特性参数的方法。

6．进一步了解调幅波的原理,掌握调幅波的解调方法。

7．掌握二极管峰值包络检波的原理。

8．掌握包络检波器的主要质量指标,检波效率及各种波形失真的现象，分析产生的原因并思考克服的方法。

9. 掌握用集成电路实现同步检波的方法。

二、实验容1.调测模拟乘法器MC1496正常工作时的静态值。

2.实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。

3.实现抑止载波的双边带调幅波。

4.实现单边带调幅。

5．完成普通调幅波的解调。

6．观察抑制载波的双边带调幅波的解调。

7．观察普通调幅波解调中的对角切割失真，底部切割失真以及检波器不加高频滤波时的现象。

三、实验原理及实验电路说明1、调幅部分幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是由晶体振荡产生的465KHz高频信号，1KHz的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

1．集成模拟乘法器的部结构集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。

在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。

采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单得多，而且性能优越。

所以目前无线通信、广播电视等方面应用较多。

集成模拟乘法器常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。

(1)MC1496的部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。

AM、DSB、SSB信号的调制班级：信息工程（实验班）班号：05911101 姓名：张俭伟学号：1120111524一、为什么要调制信号由讯号源所产生的讯号不一定适合直接在传输介质中传送，为了达到目的，不直接将讯号发射出去，而依原讯号产生一个不同波形的讯号，再将此讯号传送于通讯介质中。

将原始讯号转换成更适合传输介质的发射讯号，藉以提高传输效率的程序，即所谓调制（Modulation ）。

换句话说调变是将一较低频的调制讯号（Modulating Signal），和一高频的载波（Carrier）做某种方式的结合，再将其传送。

调变的技术通常应用在通讯用途上。

为何要调制呢？（I）调制可使讯号易于传送无线电传输中，信号波长和天线长度成正比。

通常天线大小是波长的十分之一或更大，一般低频讯号的波长对合理的天线长度来说太大了（波长＝光速/频率）。

以人声为例，人声频率大多为100Hz~3000Hz，对应的波长则是100km~3000km，这种天线不可能制造。

而1MHz 的波，波长300m，这样一来天线长度为30m，是合理的天线长度。

于是我们将低频讯号来调制高频载波，使讯号频谱转移至载波频率，使其有较小波长。

（II）调制可增加通信效率若广播电台讯号完全没处理过就传出来，所有的讯号将会挤在一起互相干扰，因为大家的频率范围都差不多，若一次只传送一个电台的讯号，又相当浪费，因为整个可利用的频率范围远远超过一个电台的讯号带宽。

我们可用不同频率的载波来调制，使各广播电台讯号不互相干扰，在接收端使用滤波器选择要收听的电台。

（III）调制可避免噪声和干扰通信理论的一个主要重点是：减低噪声的影响。

因为通信距离都有相当长度，所以接收到的讯号和发射端的讯号比起来，经过衰减的接收讯号将小得多；若讯号完全没处理过，接收讯号大小和杂音比起来差不多，而使欲传递的讯息很难了解。

一般最常见的调变方式，有调幅AM（Amplitude Modulation）和调频FM（Frequency Modulation）。
