模拟乘法器基本原理

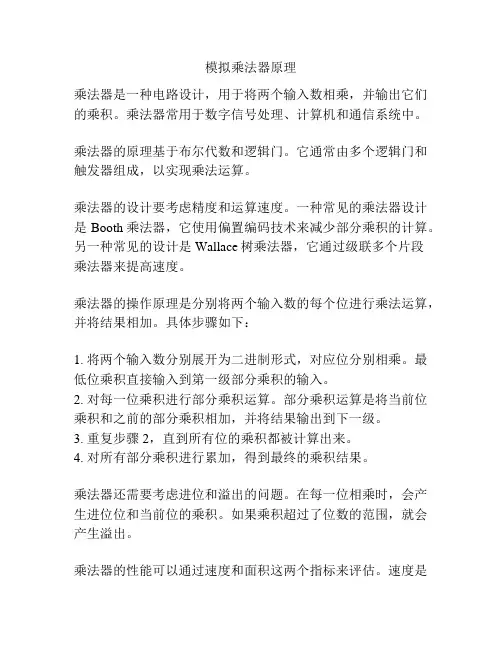

模拟乘法器原理乘法器是一种电路设计，用于将两个输入数相乘，并输出它们的乘积。

乘法器常用于数字信号处理、计算机和通信系统中。

乘法器的原理基于布尔代数和逻辑门。

它通常由多个逻辑门和触发器组成，以实现乘法运算。

乘法器的设计要考虑精度和运算速度。

一种常见的乘法器设计是Booth乘法器，它使用偏置编码技术来减少部分乘积的计算。

另一种常见的设计是Wallace树乘法器，它通过级联多个片段乘法器来提高速度。

乘法器的操作原理是分别将两个输入数的每个位进行乘法运算，并将结果相加。

具体步骤如下：1. 将两个输入数分别展开为二进制形式，对应位分别相乘。

最低位乘积直接输入到第一级部分乘积的输入。

2. 对每一位乘积进行部分乘积运算。

部分乘积运算是将当前位乘积和之前的部分乘积相加，并将结果输出到下一级。

3. 重复步骤2，直到所有位的乘积都被计算出来。

4. 对所有部分乘积进行累加，得到最终的乘积结果。

乘法器还需要考虑进位和溢出的问题。

在每一位相乘时，会产生进位位和当前位的乘积。

如果乘积超过了位数的范围，就会产生溢出。

乘法器的性能可以通过速度和面积这两个指标来评估。

速度是指乘法器完成一次乘法运算所需的时间，面积是指乘法器所占据的芯片空间大小。

总结来说，乘法器是一种常见的电路设计，用于将两个输入数相乘。

乘法器的原理基于布尔代数和逻辑门，它的设计考虑了精度和运算速度。

乘法器的操作原理是对输入数的每一位进行乘法运算，并将结果累加得到最终的乘积。

乘法器还需要考虑进位和溢出的问题。

乘法器的性能可以通过速度和面积来评估。

乘法器工作原理
乘法器是一种电子设备，用于实现两个数字（或模拟）信号的乘法运算。

其工作原理可以简单地描述如下：
1. 输入信号：乘法器通常有两个输入端，分别用于接收待相乘的数字信号A和B。

2. 位展开：乘法器将输入信号A和B进行位展开操作，即将
每一个输入位（或字节）进行分离和独立处理。

这可以通过触发器、逻辑门电路等实现。

3. 部分乘积计算：对每一对输入位进行乘法运算，并将结果存储在部分乘积寄存器中。

这可以通过加法器电路来实现，其中每一个乘积被加到累加器中。

4. 乘积累加：将所有的部分乘积相加得到最终的乘积结果。

这可以通过多级加法器电路来实现。

一般来说，乘法器采用树形结构或布斯-舍乘法算法（Booth's algorithm）来提高计算效率。

5. 结果输出：输出端给出乘法运算的结果。

根据需求，这个结果可以是数字信号，模拟电压或电流等形式。

乘法器的工作原理可以根据底层电路和算法的不同而有所变化。

现代的乘法器采用复杂的电路设计和优化算法，以实现更高的运算速度和精度。

模拟乘法器的调查报告陈凤通信与信息系统一、 模拟乘法器的基本原理现在，常用的模拟乘法器基本上都已实现集成化。

而且集成模拟乘法器是一种重要的非线性器件，广泛应用于频率变换、信号处理电路中，构成调制、解调或其它电路。

随着集成技术的发展和应用的日益广泛，它已成为继集成运算放大器后最通用的模拟集成电路之一。

下面简单介绍一下模拟乘法器。

（一）模拟乘法器的基本特性模拟乘法器是实现两个模拟量相乘功能的器件，理想乘法器的输出电压与同一时刻两个输入电压瞬时值的乘积成正比，而且输入电压的波形、幅度、极性和频率可以是任意的。

其符号如下图一中（a ）和(b)所示，K 为乘法器的增益系数。

图一 模拟乘法器符号图理想乘法器—对输入电压没有限制， u x = 0 或 u y = 0 时，u O = 0，输入电压的波形、幅度、极性和频率可以是任意的 。

实际乘法器当u x = 0 ， u y = 0 时，u O ≠ 0，此时的输出电压称为输出输出失调电压。

u x = 0，u y ≠ 0 （或 u y = 0，u x ≠ 0）时，u O ≠ 0，这是由于u y （u x ）信号直接流通到输出端而形成的，此时 的输出电压为u y （u x ）的输出馈通电压。

（二）变跨导模拟乘法器的基本工作原理变跨导模拟乘法器是在带电流源差分放大电路的基础上发展起来的，其基本原理电路如下图所示 。

在室温下，K 为常数，可见输出电压u O 与输入电压u y 、u x 的乘积成正比，所以差分放大电路具有乘法功能。

但u y 必须为正才能正常工作，故为二象限乘法器。

当 u Y 较小 时，相乘结果误差较大，因 I C3 随 u Y 而变，其比值为电导量，称变跨导乘法器.二、模拟乘法器在振幅调制解调中的应用（一）信息传输的基本概念1.对传输信号进行调制的原因(1)根据电磁波理论，天线尺寸大于信号波长的十分之一，信号才能有效发射。

如声音信号的频率范围为0.1 ~ 6 kHz。

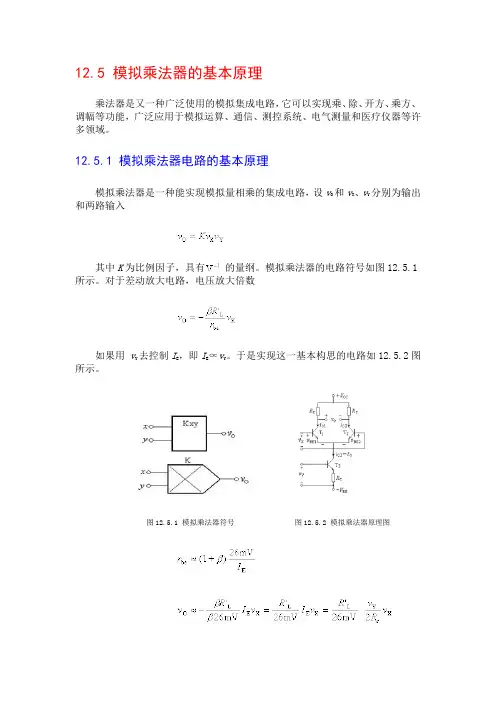

12.5 模拟乘法器的基本原理
乘法器是又一种广泛使用的模拟集成电路，它可以实现乘、除、开方、乘方、调幅等功能，广泛应用于模拟运算、通信、测控系统、电气测量和医疗仪器等许多领域。

12.5.1 模拟乘法器电路的基本原理
模拟乘法器是一种能实现模拟量相乘的集成电路，设v O和v X、v Y分别为输出和两路输入
其中K为比例因子，具有的量纲。

模拟乘法器的电路符号如图12.5.1所示。

对于差动放大电路，电压放大倍数
如果用 v Y去控制I E，即I E∝v Y。

于是实现这一基本构思的电路如12.5.2图所示。

图12.5.1 模拟乘法器符号图12.5.2 模拟乘法器原理图
18.1.2 变跨导型模拟乘法器
根据图12.5.2的原理可以制成所谓变跨导模拟乘法器。

在推导高频微变等效电路时，将放大电路的增益写成为
只不过在式中的g m是固定的。

而图12.5.2中如果g m是可变的，受一个输入信号的控制，那该电路就是变跨导模拟乘法器。

由于v Y∝I E，而I E∝g m，所以v Y ∝g m。

输出电压为：
由于图12.5.2的电路，对非线性失真等因素没有考虑，相乘的效果不好。

实际的变跨导模拟乘法器的主要电路环节如图12.5.3所示。

图12.5.3 变跨导模拟乘法器。

模拟乘法器电路原理
乘法器电路是一种用于计算两个输入数的乘积的电子电路。

它由多个逻辑门和电子元件组成，能够将输入信号相乘得到输出信号。

在一个乘法器电路中，通常会有两个输入端和一个输出端。

输入端通常被标记为A和B，分别表示待乘数和乘数。

输出端通常被标记为P，表示乘积。

乘法器电路的工作原理是根据乘法的性质，将每一位的乘积相加得到最后的结果。

具体的实现方式可以有多种，下面介绍一种常见的实现方式。

乘法器电路通常被分为多个级别，每个级别负责计算某一位的乘积。

第一个级别接收A和B的最低位，通过逻辑门或触发器计算出对应的乘积，并将其存储为P的最低位。

然后，每个级别的输出和前一级别输出的进位信号经过逻辑门或触发器进行运算，得到当前级别的乘积和进位信号。

这个过程会一直进行，直到计算完所有位的乘积。

最后，所有级别的乘积和进位信号会被加和，得到最终的输出结果P，即A和B的乘积。

乘法器电路的实现可以使用多种逻辑门和元件，如AND门、OR门、XOR门、D触发器等。

具体的电路设计取决于要求的精度和速度。

需要注意的是，乘法器电路的设计和实现是一项复杂的任务，需要考虑多种因素，如延迟、功耗和精度等。

因此，在实际应用中，通常会使用专门的乘法器芯片，而不是自己设计和制造乘法器电路。

模拟乘法器的原理与运用一．实验目的1． 了解模拟乘法器的构成和工作原理。

2． 掌握模拟乘法器在运算电路中的运用。

二．实验原理集成模拟乘法器是实现两个模拟信号相乘的器件，它广泛用于乘法、除法、乘方和开方等模拟运算，同时也广泛用于信息传输系统作为调幅、解调、混频、鉴相和自动增益控制电路，是一种通用性很强的非线性电子器件，目前已有多种形式、多品种的单片集成电路，同时它也是现代一些专用模拟集成系统中的重要单元。

1． 模拟乘法器的基本特性模拟乘法器是一种完成两个模拟信号（连续变化的电压或电流）相乘作用的电子器件，通常具有两个输入端和一个输出端，电路符号如图1所示。

图1 模拟乘法器的电路符号 若输入信号为x u , y u ,则输出信号o u 为：o u =k y u x u式中： k 为乘法器的增益系数或标尺因子，单位为V 1.根据两个输入电压的不同极性，乘法输出的极性有四种组合，用图2所示的工作象限来说明。

图2 模拟乘法器的工作象限若信号x u 、y u 均限定为某一极性的电压时才能正常工作，该乘法器称为单象限乘法器；若信号x u 、y u 中一个能适应正、负两种极性电压，而另一个只能适应单极性电压，则为二象限乘法器；若两个输入信号能适应四种极性组合，称为四象限乘法器。

2． 集成模拟乘法器集成模拟乘法器的常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。

下面介绍BG314集成模拟乘法器。

（1） BG314内部结构如图3所示，外部电路如图4所示：图3 内部结构图图4 外部结构图输出电压o u =k x u y u 式中 k=yx ox cR R I R 2为乘法器的增益系数。

（2） 内部结构分析a 当反馈电阻x R 和y R 足够大时，输出电压o u 与输入电压x u 、y u 的乘积成正比，具有接近于理想的相乘作用； b 输入电压x u 、y u 均可取正或负极性，所以是四象限乘法器；c 增益系数k 由电路参数决定，可通过调整电流源电流ox I 进行调节，BG314增益系数的典型值为k=0.1V 1;d k 与温度无关，因此温度稳定性较好。

双平衡四象限模拟乘法器是一种常用于电子电路中的模拟乘法器，它可以对两个输入信号进行乘法运算，并输出它们的乘积。

这种乘法器可以在各种电子设备中使用，比如模拟信号处理系统、通信系统和控制系统等。

其工作原理主要基于双平衡调制技术和四象限运算技术，通过精确的电路设计和运算放大器的作用，实现了高精度和高线性度的模拟乘法运算。

1. 双平衡四象限模拟乘法器的基本原理双平衡四象限模拟乘法器主要由一个双平衡调制器和四象限运算放大器组成。

双平衡调制器是一种特殊的调制器，它可以对输入信号进行平衡混频处理，得到两路相位正交的信号。

四象限运算放大器是一种能够在所有四个象限内进行线性运算的运算放大器，通过它可以对两路输入信号进行乘法运算。

2. 工作原理分析两个输入信号分别经过双平衡调制器的处理，得到它们的正交相位信号。

这两路正交信号分别输入到四象限运算放大器中，进行乘法运算。

在四象限运算放大器内部，通过合适的反馈网络和控制电路，实现了对两路信号的乘法运算，并将乘积信号输出。

输出的乘积信号经过滤波、放大等后续处理，得到最终的模拟乘法器输出信号。

3. 特点和优势双平衡四象限模拟乘法器具有高精度、高线性度、宽带宽、低失真等特点和优势。

通过合理的电路设计和精确的参数选择，可以实现对输入信号的高精度乘法运算，输出信号的失真度极低，并且适用于宽频带的信号处理。

4. 应用领域双平衡四象限模拟乘法器广泛应用于各种模拟信号处理系统中，比如射频调制解调、通信系统中的信号处理、微波信号处理、医学成像系统中的信号处理等。

它在这些领域中可以实现高精度和高质量的信号处理，对系统的整体性能起到至关重要的作用。

总结：双平衡四象限模拟乘法器是一种非常重要和实用的模拟电路元件，它通过双平衡调制和四象限运算技术，实现了对两路输入信号的乘法运算，并具有高精度、高线性度、宽带宽、低失真等特点和优势。

它在电子电路中有着非常广泛的应用，对于各种模拟信号处理系统的设计和性能提升具有重要意义。

模拟乘法器的原理及应用1. 引言模拟乘法器是一种电子器件，可以对输入的两个模拟信号进行乘法运算。

它在电子领域中具有广泛的应用，例如在模拟信号处理、功率管理、通信系统等方面。

本文将介绍模拟乘法器的原理和常见的应用场景。

2. 模拟乘法器的原理模拟乘法器的原理基于模拟电路中的乘法运算。

它通常由两个输入端和一个输出端组成。

输入端接收两个模拟信号，输出端输出两个输入信号的乘积。

模拟乘法器的核心部件是乘法单元。

乘法单元通常采用差分放大器、电流镜等元件构成，利用其特性进行模拟信号的乘法运算。

差分放大器可以将输入信号相乘，并输出其结果。

模拟乘法器还可能包含其他辅助元件，例如补偿电路、滤波器等。

补偿电路用于提高乘法器的线性度和带宽，滤波器用于滤除输出信号中的噪声和杂散信号。

3. 模拟乘法器的应用3.1 信号处理模拟乘法器在信号处理领域中有广泛的应用。

它可以用于信号调制、混频、频谱分析等方面。

例如，在无线通信系统中，模拟乘法器可以用于调制信号到指定的载波频率，实现信号的传输和接收。

3.2 功率管理模拟乘法器在功率管理中也扮演重要角色。

例如，它可以用于电源管理芯片中的电压调整功能。

通过控制乘法器的输入信号，可以实现对输入电压的调整和电源效率的优化。

3.3 通信系统在通信系统中，模拟乘法器常用于解调、调制和调节信号功率等功能。

例如，在调制解调器中，模拟乘法器可以将数字信号转换为模拟信号，并通过调制器将其传输到目标设备。

3.4 音频处理模拟乘法器在音频处理中也有一定的应用。

例如，在音频混合器中，模拟乘法器可以将多个音频信号进行混合和调整，实现音频效果的增强和处理。

4. 模拟乘法器的发展趋势随着电子技术的不断发展，模拟乘法器也在不断演进和改进。

在新一代模拟乘法器中，更加关注功耗和带宽的优化。

同时，模拟乘法器的精度和速度也在不断提高。

5. 结论模拟乘法器是一种重要的电子器件，具有广泛的应用领域。

本文介绍了模拟乘法器的原理和常见的应用场景。
