模拟乘法器1496芯片的调幅电路的设计2讲解

班级：姓名：学号：指导教师：**成绩：电子与信息工程学院信息与通信工程系混频器的设计1概述在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正是实现两个模拟量，电压或电流相乘的电子器件。

采用集成模拟乘法器实现上述功能比用分立器件要简单得多，而且性能优越，因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。

混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。

在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。

特别是在超外差式接收机中，混频器应用较为广泛，混频电路是应用电子技术和无线电专业必须掌握的关键电路。

本次设计主要内容是基于MC1496的混频器应用设计与仿真，阐述混频器基本原理，并在电路设计与Multisim仿真环境中创建集成电路乘法器MC1496电路模块，利用模拟乘法器MC1496完成各项电路的设计与仿真，并结合双踪示波器实现对信号的混频，对接收信号进行频率的转换,变成需要的中频信号。

1.1混频器原理混频技术应用的相当广泛，混频器是超外差接收机中的关键部件。

直放式接收机是高频小信号检波，工作频率变化范围大时，工作频率对高频通道的影响比较大（频率越高，放大量越低，反之频率低，增益高），而且对检波性能的影响也较大，灵敏度较低。

采用超外差技术后，将接收信号混频到一固定中频，放大量基本不受接收频率的影响，这样，频段内信号的放大一致性好，灵敏度可以做得很高，选择性也较好。

因为放大功能主要放在中放，因此可以用良好的滤波电路。

采用超外差接收后，调整方便，放大量﹑选择性主要由中频部分决定，且中频较高频信号低，性能指标容易得到满足。

混频器在一些发射设备中也是必不可少的。

在频分多地址信号的合成、微波接力通信、卫星通信等系统中也有其重要地位。

此外，混频器也是许多电子设备、测量仪器（如频率合成器、 频谱分析仪等）的重要组成部分。

《模数混合实用电路设计》报告题目：基于模拟乘法器MC1496的调幅电路设计专业：班级：学号：姓名：同组人：指导教师：时间： 2013.6.24---2013.7.7一、设计目的1.掌握集成模拟乘法器的基本原理。

2.掌握集成模拟乘法器构成的振幅调制电路的工作原理及特点。

3.学习调制系数M及调制特性（m~Uom）的测量方法，了解m<1和m>1及m=1时的调幅波的波形特点。

二、设计要求学习和掌握振幅调制电路设计方法，学习相关器件的工作原理和基本参数，设计一个振幅调制电路。

学习并掌握电路仿真软件的基本操作。

具体要求1、振幅调制原理分析；2、学习应用EDA工具Multisim软件；3、列出需要的器件清单；4、进行功能仿真，并设计电路图；5、进行电路调试；6、写报告设计。

写上设计仿真过程，附上有关资料与图片及心得体会。

三、原理简述1、振幅调制原理振幅调制是用调制信号去控制载波的振幅，使其随调制信号线性变化，而保持载波的角频率不变。

普通调幅波的波形图:当载波频率ω>>调制信号频率Ω，0<ma<=1，则可其波形，从图中看出调幅波是一个载波振幅按照调制信号大小线性变化的高频振荡调幅信号频谱：将调幅波的数学表达式展开，可得到V(t)=V0（1+macosΩt）cosωt=V0cosωt+1/2maV0cos（ω0+Ω）t+1/2maV0cos（ω0—Ω）t可见V（t）是由ω0、ω0+Ω和ω0—Ω三个不同频率分量的高频振荡由图看出调幅过程实际上是一种频谱搬移过程，即将调制信号的频谱搬移到载波附近，成为对称排列在载波频率两侧的上、下边频，幅度均等于1/2maV0.由上述分析调幅波的波形和频谱可知，调幅前后，输出信号和输入信号的波频率分量都产生变化，即产生了频率变换，因此，振幅调制的实现一定要有非线性器件产生相乘作用才能实现。

2、低通滤波器原理利用电容同高频阻低频,电感通低频阻高频的原理.对于需要截止的高频,利用电容吸收电感、阻碍的方法不使它通过,对于需要的低频，利用电容高阻、电感低阻的特点是它通过。

科技信息SCIENCE &TECHNOLOGY INFORMATION2010年第29期0引言在高频电子线路中的振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程，在实验中大多使用模拟乘法器MC1496构成相关功能电路；本文利用multisim10对软件仿真平台，以MC1496构成的调幅电路为实例进行软件仿真，分析在不同的条件下对MC1496的外特性的影响。

1创建模拟乘法器MC1496电路模块MC1496是根据双差分对模拟相乘器基本原理制成的乘法器芯片，用来实现调幅电路具有电路简单，调试方便的优点，但在multisim10的仿真元件库中没有这个元器件，因此必须创建MC1496的内部结构图，创建MC1496内部结构如图1所示，子电路如图2所示。

图1MC1496电路模块图2MC1496子电路2MC1496构成的调幅电路及检波电路仿真2.1MC1496构成的调幅电路利用已经生成的MC1496子模块，参考MC1496数据手册或实验指导书选择电路元件，创建双边带调幅仿真电路，如图3所示。

图3MC1496构成的调幅电路实验中，我们主要关注的是电阻R4，引脚5连接的对地电阻R5及2,3引脚间的电阻R23；R5决定了模拟乘法器的静态工作电流，为了保证MC1496工作于小信号放大状态，R5必须选择合适的值；R23来调正调制信号的输入线性动态范围，同时控制乘法器的增益。

2.2仿真电路数据测试（1）MC1496的直流工作点根据MC1496的特性参数，实际应用时，静态偏置电压（输入电压为0时）应满足下列关系（以图3为例，下式中vx 代表芯片x 脚的电压）：v 8＝v 10，v 1＝v 4，v 6＝v 1230V ≥v 6（v 12）－v 8（v 10）≥2V 30V ≥v 8（v 10）－v 1（v 4）≥2.7V 30V ≥v 1（v 4）－v 5≥2.7V通过仿真得出乘法器的直流工作点如图4所示：图4静态工作状态测试比较仿真测试值和理论估算值，符合MC1496的应用要求，但在实际调测电路的时候，可能会出现不一致的情况，一般的情况大多数为虚焊、无源器件（电阻）可能选择错误和芯片损坏等情况。

湖南大学工程训练HUNAN UNIVERSITY 工程训练报告题目：基于模拟乘法器芯片MC1496的调幅与检波电路设计与实现学生姓名：秦雨晨学生学号： 20110803305专业班级：通信工程1103 指导老师(签名):二〇一四年九月十五日目录1 项目概述---------------------------------------------------------2 1.1引言---------------------------------------------------------21.1 项目简介----------------------------------------------------21.2 任务及要求--------------------------------------------------21.3 项目运行环境------------------------------------------------32 相关介绍--------------------------------------------------------33 项目实施过程----------------------------------------------------53.1 项目原理 ---------------------------------------------------53.2 项目设计内容------------------------------------------------93.2.1 调幅电路仿真--------------------------------------------93.2.2 检波电路仿真-------------------------------------------124 结果分析-------------------------------------------------------144.1调幅电路---------------------------------------------------144.2 检波电路---------------------------------------------------185 项目总结-------------------------------------------------------216 参考文献-------------------------------------------------------227 附录 --------------------------------------------------------231、项目概述1.1引言在高频电子线路中的振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。

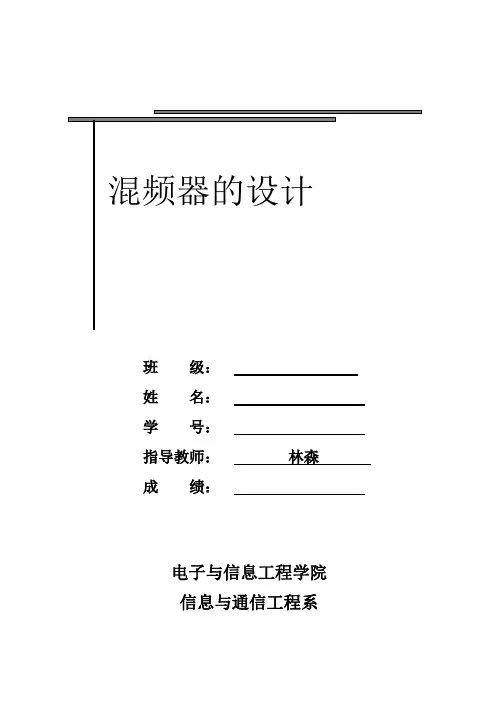

实用标准文档班级：姓名：学号：指导教师：林森成绩：电子与信息工程学院信息与通信工程系混频器的设计1概述在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正是实现两个模拟量，电压或电流相乘的电子器件。

采用集成模拟乘法器实现上述功能比用分立器件要简单得多，而且性能优越，因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。

混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。

在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。

特别是在超外差式接收机中，混频器应用较为广泛，混频电路是应用电子技术和无线电专业必须掌握的关键电路。

本次设计主要内容是基于MC1496的混频器应用设计与仿真，阐述混频器基本原理，并在电路设计与Multisim仿真环境中创建集成电路乘法器MC1496电路模块，利用模拟乘法器MC1496完成各项电路的设计与仿真，并结合双踪示波器实现对信号的混频，对接收信号进行频率的转换,变成需要的中频信号。

1.1混频器原理混频技术应用的相当广泛，混频器是超外差接收机中的关键部件。

直放式接收机是高频小信号检波，工作频率变化范围大时，工作频率对高频通道的影响比较大（频率越高，放大量越低，反之频率低，增益高），而且对检波性能的影响也较大，灵敏度较低。

采用超外差技术后，将接收信号混频到一固定中频，放大量基本不受接收频率的影响，这样，频段内信号的放大一致性好，灵敏度可以做得很高，选择性也较好。

因为放大功能主要放在中放，因此可以用良好的滤波电路。

采用超外差接收后，调整方便，放大量﹑选择性主要由中频部分决定，且中频较高频信号低，性能指标容易得到满足。

混频器在一些发射设备中也是必不可少的。

在频分多地址信号的合成、微波接力通信、卫星通信等系统中也有其重要地位。

此外，混频器也是许多电子设备、测量仪器（如频率合成器、频谱分析仪等）的重要组成部分。

基于模拟乘法器MC1496的混频器设计摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一，是一种多用途的线性集成电路。

可用作宽带、抑制载波双边平衡调制器，不需要耦合变压器或调谐电路，还可以作为高性能的SSB乘法检波器，AM调制/解调器、FM解调器、混频器、倍频器、鉴相器等，它与放大器相结合还可以完成许多的数学运算，如乘法、除法、乘方、开方等。

本设计主要应用集成模拟乘法器MC1496实现以上功能。

模拟乘法器的主要技术指标是工作象限、线性度和馈通度。

工作象限是指容许输入变量的符号范围。

只容许ux和uy均为正值的相乘器称为一象限的,而容许ux和uy都可以取正、负值的则称为四象限的。

线性度是指相乘器的输出电压uo与输入电压ux(或uy)成线性的程度。

馈通度是指两个输入信号中一个为零时，另一个在输出端输出的大小。

混频是将载波为高频的已调信号，不失真地变换为载波为中间的已调信号，必须保持①调制类型，调制参数不变，即原调制规律不变。

②频谱结构不变，各频率分量的相位大小，相互间隔不变。

由于设计和制作增益高, 选择性好, 工作频率较原载频低的固定中频放大器比较容易, 所以采用混频方式可大大提高接收机的性能。

此设计就是利用仿真软件，采用模拟相乘器实现混频电路的。

关键词：MATLAB,模拟乘法器，混频电路DESING OF MIXER BASED ON THE ANALOG MULTIPLIER MC1496AbstractAfter the integrated operational amplifier in the integrated analog multiplier is one of the most common analog integrated circuit, is a kind of multi-purpose linear integrated circuits.Modulator can be used as a broadband, suppressed carrier bilateral balance, don't need coupling transformeror tuned circuit, also can be used as a high-performance SSB multiplication detector, AM, FM demodulator, mixer/modem modulation, frequency multiplier, and phase discriminator, combiningit with amplifier can also do many mathematical operation, such as multiplication, division, chengfang, root, etc.This design mainly used integrated analog multiplier MC1496 achieve above functions. Analog multiplier is the main technique index quadrant, linearity and feed through work.Work quadrant refers to allow the input variable symbol scope.Only allow both ux and uy positive multiplier is called a quadrant, and allow the ux and uy can take the positive and negative is known as the four quadrants.Linearity refers to the multiplication of the input voltage and output voltage uo ux (or uy) into linear degree.Feed through degree is refers to the two input signals of ais equal to zero, the other in the size of the output terminal output.Mixing is the carrier for the high frequency modulated signal, no distortion for the carrier to transform to the middle of the modulated signal, must be kept in (1) modulation type, modulation parameters are the same, namely the original modulation law remains the same.The phase of each frequency component of the spectrum structure remains the same, (2) the size and the spacing between the same.Due to the design and production of high gain, good selectivity, and working frequency was lower than those of the original carrier frequency fixed intermediate frequency amplifier is easy, so the mixing method can greatly improve the performance of the receiver.This design is the use of simulation software, using analog multiplier to realize mixing circuit..Key words:MA TLAB, Analog multiplier, mixing circuit1.绪论混频技术在高频电子线路和无线电技术中应用的相当广泛。

实验课程名称：高频电子线路同组者实验目的、意义1•了解模拟乘法器（MC149®的电路组成结构与工作原理。

2 •掌握利用乘法器实现振幅调制、同步检波、倍频与混频等几种频率变换电路的原理及设计方法。

3 •学会综合地、系统地应用已学到模、数字电与高频电子线路技术的知识，掌握对振幅 调制、同步检波、混频和倍频电路的制作与仿真技术，提高独立设计高频单元电路和解决问题 的能力。

二. 设计任务与要求（1）设计任务：用模拟乘法器实现振幅调制 （含AM 与 DSB 卜同步检波、混频、倍频等频率变换电路的设计， 已知：模拟乘法器为 1496,采用双电源供电， Vcc=12V Vee=-8V.（2）设计要求：① 全载波振幅调制与抑制载波振幅调制电路的设计与仿真：基本条件：高频载波：500KHZ/100mV 调制信号：1KHz/300mV,模拟乘法器采用 LM149& 并按信号流程记录各级信号波形。

计算此条件时的 AM 调制信号的调制度 m=?,分析AM 与 DSB信号m> 100%时，过零点的特性。

② 同步检波器电路设计与仿真实现对DSB 信号的解调。

基本条件；载波信号 UX f=500KHZ /50mV调制信号 Uy ： f=2KHz/200mV ，并按信号流程记录各级信号波形。

③ 混频器电路设计与仿真 实现对信号的混频。

基本条件：AM 信号条件：（载波信号 UX f=565KHZ /50mV ，调制信号 Uy ： f=2KHz/200mV ,M=30%）中频信号：465KHZ 本地载波：按接收机制式自定。

记录各级信号波形。

④ 倍频器电路设计与仿真 实现对信号的倍频。

基本条件：Ux=Uy （载波信号 UX f=500KHZ /50mV ,） 并记录各级信号波形。

推证输入、输出信号的关系。

三. 主要仪器设备及耗材1 •双踪示波器2 •计算机与仿真软件 四、实验内容 实现振幅调制（ AM/DSB 电路，观察输出点波形。

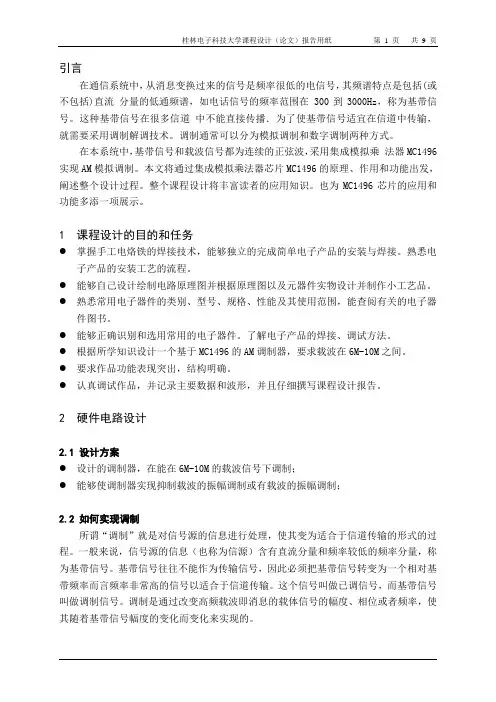

引言在通信系统中，从消息变换过来的信号是频率很低的电信号，其频谱特点是包括(或不包括)直流分量的低通频谱，如电话信号的频率范围在 300到3000Hz，称为基带信号。

这种基带信号在很多信道中不能直接传播．为了使基带信号适宜在信道中传输，就需要采用调制解调技术。

调制通常可以分为模拟调制和数字调制两种方式。

在本系统中，基带信号和载波信号都为连续的正弦波，采用集成模拟乘法器MC1496实现AM模拟调制。

本文将通过集成模拟乘法器芯片MC1496的原理、作用和功能出发，阐述整个设计过程。

整个课程设计将丰富读者的应用知识。

也为MC1496芯片的应用和功能多添一项展示。

1 课程设计的目的和任务●掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的流程。

●能够自己设计绘制电路原理图并根据原理图以及元器件实物设计并制作小工艺品。

●熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

●能够正确识别和选用常用的电子器件。

了解电子产品的焊接、调试方法。

●根据所学知识设计一个基于MC1496的AM调制器，要求载波在6M-10M之间。

●要求作品功能表现突出，结构明确。

●认真调试作品，并记录主要数据和波形，并且仔细撰写课程设计报告。

2 硬件电路设计2.1 设计方案●设计的调制器，在能在6M-10M的载波信号下调制；●能够使调制器实现抑制载波的振幅调制或有载波的振幅调制；2.2 如何实现调制所谓“调制”就是对信号源的信息进行处理，使其变为适合于信道传输的形式的过程。

一般来说，信号源的信息（也称为信源）含有直流分量和频率较低的频率分量，称为基带信号。

基带信号往往不能作为传输信号，因此必须把基带信号转变为一个相对基带频率而言频率非常高的信号以适合于信道传输。

这个信号叫做已调信号，而基带信号叫做调制信号。

调制是通过改变高频载波即消息的载体信号的幅度、相位或者频率，使其随着基带信号幅度的变化而变化来实现的。

湖南大学工程训练HUNAN UNIVERSITY 工程训练报告题目：基于模拟乘法器芯片MC1496的调幅与检波电路设计与实现学生姓名：秦雨晨学生学号： 20110803305专业班级：通信工程1103 指导老师(签名):二〇一四年九月十五日目录1 项目概述---------------------------------------------------------2 1.1引言---------------------------------------------------------21.1 项目简介----------------------------------------------------21.2 任务及要求--------------------------------------------------21.3 项目运行环境------------------------------------------------32 相关介绍--------------------------------------------------------33 项目实施过程----------------------------------------------------53.1 项目原理 ---------------------------------------------------53.2 项目设计内容------------------------------------------------93.2.1 调幅电路仿真--------------------------------------------93.2.2 检波电路仿真-------------------------------------------124 结果分析-------------------------------------------------------144.1调幅电路---------------------------------------------------144.2 检波电路---------------------------------------------------185 项目总结-------------------------------------------------------216 参考文献-------------------------------------------------------227 附录 --------------------------------------------------------231、项目概述1.1引言在高频电子线路中的振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。

摘要集成模拟乘法器性能好，外围电路结构简单，可实现振幅调制、同步检波、混频、倍频、鉴频等过程，目前在无线通信、广播电视等领域应用较多。

常见的产品型号有MC1495/1496、LM1595/1596等，本次低电平调幅发射器选用常用的MC1496作为乘法器。

关键词：西勒振荡器 MC1496 射极跟随器调制目录摘要 (Ⅱ)第1章已知条件及主要技术指标. 错误!未定义书签。

1.1基本要求 ....................................... 错误!未定义书签。

1.2发挥部分 ....................................... 错误!未定义书签。

1.3主要元器件 ..................................... 错误!未定义书签。

第2章设计方案比较和确定. (1)2.1主振级 (1)2.2缓冲级 (4)2.3低电平调幅电路 (5)2.4高频功率放大器 (6)第3章电路调试 (7)3.1主振级 (7)3.2缓冲级 (7)3.3低电平调幅电路 (8)3.4高频功率放大器 (8)第4章结果讨论与误差分析 (8)第5章总结 (8)附录一：原理图及各元器件参数 (9)附录二：元器件清单及使用仪器 (10)附录三：MC1496使用说明书（英文） (11)参考文献 (13)一、已知条件及主要技术指标1．基本要求：载波频率在2-6MHz之间任选一频率点；载波频率稳定度优于10-3/分钟，调制度ma=30%～80%可调，调制信号为1kHz正弦波。

设计功率放大器，使发射功率（输出负载RL=75上的功率）P0 ≥10mW。

2．发挥部分：（1）自行设计产生正弦波调制信号。

3.主要元器件MC1496；高频小功率晶体管9018；集成运放µA741；NXO-100磁环；二、设计方案比较和确定该低电平调幅发射器系统框图如下：其工作原理是：主振级产生一个固定频率（约2M-6M Hz）的中频信号载波，经缓冲级输出送至调制器（缓冲级可减弱后级对主振级的影响）；调制信号和载波加入到调制器，经乘法器后使高频载波按低频信号大小变化的幅度调制，经功放后输出。

实验二模拟乘法器调幅实验二模拟乘法器调幅实验二模拟乘法器调幅（dsb，am）一．实验目的1．掌握集成模拟乘法器实现普通调幅（am）、双边带调幅（dsb）的方法。

2．研究已调波与调制信号以及载波信号的关系。

3．掌握调幅系数的测量和计算方法。

4．通过实验对照普通调幅（am），双边拎调幅（dsb）的波形。

5．介绍演示乘法器（mc1496）的工作原理。

二．实验内容：1．演示相加调幅器的输出失调电压调节、直流调制特性测量。

2．实现拟止载波的双边带调幅波（dsb）。

3．同时实现全系列载波调幅（普通条幅am）,发生改变调幅度，观测波形变化并排序调幅度。

4．自学用调制度测试仪测量am波的调制度ma三．实验原理及实验电路说明：幅度调制就是载波的振幅（正弦）随其调制信号的参数变化而变化。

本实验中载波就是由高频信号源产生的465khz的高频信号，低频信号源产生的1khz的低频信号为调制信号。

振幅调制器即为为产生调幅信号的装置。

1．集成模拟乘法器（mc1496）的内部结构及原理内置演示乘法器就是顺利完成两个模拟量（电压或电流）相加的电子元件，在高频电子线路中，振幅调制，同步检波，混频，鉴频等，均可视作两个信号相加的过程。

使用内置演示乘法器同时实现上述功能比使用拆分器件例如二极管和三极管必须直观的多，而且性能优越。

所以目前无线通信，广播电视等方面应用领域较多。

内置演示乘法器常用产品存有bg314，f1595，f1596，mc1495，mc1496，lm1595，lm1596等。

mc1496的内部结构及原理请参阅课本p129-131页。

2．实验电路表明：用mc1496集成电路构成的调幅器电路图如图2-1所示。

1图2-1mc1496组成的调幅器实验电路图中w1用以调节带出脚1、4之间的均衡，w2用以调节⑻、⑽端的之间的均衡。

器件使用双电源方式供电（12v，-8v），所以5脚偏置电阻r9中剧。

电阻r1、r2、r3、r10、w2为器件提供更多静态偏置电压，确保器件内部的各个晶体管工作在压缩状态。

模拟乘法器MC1496的模拟调制、解调与混频、倍频的设计与仿真学号：************名：***年级专业：测控工程指导老师：***摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一，是一种多用途的线性集成电路。

可用作宽带、抑制载波双边平衡调制器，不需要耦合变压器或调谐电路，还可以作为高性能的SSB乘法检波器，AM调制/解调器、FM解调器、混频器、倍频器、鉴相器等，它与放大器相结合还可以完成许多的数学运算，如乘法、除法、乘方、开方等。

本设计主要应用集成模拟乘法器MC1496实现以上功能。

目录摘要 (1)第一章模拟乘法器MC1496/1596 (3)第二章，集成模拟乘法器的应用 (5)2.1 利用乘法器实现振幅调制 (5)2.2利用乘法器实现同步检波 (6)2.3利用乘法器实现混频 (6)2.4利用乘法器实现倍频 (6)第三章电路仿真与结果 (8)3.1振幅调制与解调电路的仿真 (8)3.2 混频电路的仿真 (9)3.3倍频器电路的仿真 (11)第四章仿真电路的参数和结果分析 (12)第四章仿真电路的参数和结果分析 (13)4.1 振幅的调制与解调 (13)4.2混频电路 (13)4.3倍频器电路 (13)第五章心得体会 (14)第六章参考文献 (15)第一章 模拟乘法器MC1496/1596单片集成模拟乘法器MC1496/1596的内部电路如图1-1所示。

图1-1 单片集成模拟相乘器MC1496/1596的内部电路图中晶体管VT 1～VT 4组成双差分放大器，VT 5、VT 6组成单差分放大器，用以激励VT 1～VT 4；VT 7、VT 8、VD 及相应的电阻等组成多路电流源电路、VT 7、VT 8分别给VT 5、VT 6、提供I 0/2的恒流电流；R 为外接电阻，可用以调节I 0/2的大小。

另外，由VT 5、VT 6两管的发射级引出接线端2和3，外接电阻R y ，利用R y 的负反馈作用可以扩大输入电压u 2的动态范围。

：一．主要内容用集成模拟乘法器MC1496设计调幅器和同步检波器二．基本要求1：电源电压12v 集成模拟乘法器MC1496载波频率 f c=5MHZ 调制信号频率 fΩ=1KHZ2：完成课程设计说明书，说明书应含有课程设计任务书，设计原理说明，设计原理图，要求字迹工整，叙述清楚，图纸齐备。

3：设计时间为一周。

三．主要参考资料1:李银华电子线路设计指导北京航天航空大学出版社2005.62:谢自美电子线路设计实验测试华中科技大学出版社2003.103:张肃文高频电子线路高等教育出版社2004.11完成期限：2010.6.21-2010.6.27指导教师签名：课程负责人签名：王新金2010年 6月20日目录一设计要求 (2)二设计的作用及目的 (2)三设计的具体实现 (3)3.1 MC1496的工作原理及电路图 (4)3.2调幅器的工作原理及电路图 (5)3.3 检波器的工作原理及电路图 (6)五心得体会 (13)六参考文献 (14)集成电路模拟乘法器的应用一设计要求本设计要求用集成模拟乘法器MC1496设计调幅器和同步检波器，其具体要求如下：1.电源电压12v2. 集成模拟乘法器MC14963.载波频率 f c=5MHZ4. 调制信号频率 fΩ=1KHZ二设计作用及目的通过本课题的设计，提高学生实际动手能力，巩固所学理论知识，进一步深入了解集成模拟乘法器的工作原理，掌握调幅器与检波器的设计原理用来实现全载波调幅、测量调幅系数，实现调幅波形的变换，学会分析实验现象。

掌握这些后对调幅波信号进行解调，采用设计的二极管包络检波器、低道滤波器电路来实现。

了解二极管包络检波器、滤波器的主要指标，对检波频率及波形进行分析。

在此次设计中，综合运用了所学知识，构成了新的知识框架，提高了对知识的理解与实际运用能力，进一步熟悉常用电子器件的类型和特性，掌握合理选用的原则，提高了知识运用的综合能力。

三设计的具体实现3.1 MC1496的工作原理及电路图1)MC1496的内部结构图为MC1496的内部电路及引脚图MC1496是四象限模拟乘法器，其内部电路图和引脚图如图10-1所示。

目录摘要 (2)1 模拟乘法器MC1496简介 (3)1.1模拟乘法器MC1496电路分析 (3)1.2模拟乘法器MC1496电路结构 (4)1.3MC1496的性能指标 (5)1.3.1 载漏抑制度CFT (6)1.3.2 信漏抑制度SFT (6)1.3.3 MC1496外接直流偏置的估算方法 (6)2 集成模拟乘法器MC1496设计调幅器 (7)2.1调幅的简介 (7)2.2集成模拟乘法器调幅原理图 (7)2.3集成模拟乘法器的调幅原理 (9)2.4集成模拟乘法器调幅电路参数计算 (10)3 集成模拟乘法器MC1496设计同步检波器 (11)3.1检波的简介 (11)3.2同步检波器的原理图 (11)3.3同步检波器的工作原理 (13)课程设计总结 (15)参考文献 (16)附录A MC1496主要参数（TA= 25℃） (17)附录B 元件引脚图 (18)附录C 元件清单 (19)摘要在调制过程中，音频信号需要高频信号来运载，这里的高频信号称为载波信号，音频信号称为调制信号。

将音频信号“装载”于高频信号的过程称为调制。

调幅波的解调亦称检波，是调幅的逆过程，即从调幅波提取调制（音频）信号的过程称为解调或检波。

集成模拟电路通过MC1496可以实现电路的调幅，亦可通过MC1496对其实现同步检波。
