河北省2008-2012年专接本机械设计基础真题及答案

机械设计基础大题答案2012第一篇：机械设计基础大题答案 2012第四章平面连杆机构五、已知一平面四杆机构ABCD其四边长度分别为a、b、c、d试分析： 1）简述该机构曲柄存在条件；2）当AB为主动件时，请标出压力角a与传动角γ及在何时会出现最小传动角γ min？3）AB为主动件时，该机构是否存在极位夹角θ及急回特性？ 4）该机构在何种情况下具有死点？答案：1)最短杆与最长杆的长度之和小于或等于其他两杆的长度之和（杆长条件）；最短杆必定为机架或连架杆（最短杆条件）。

2)AB为主动件时，机构的压力角а与传动角γ见下图，当AB杆与CD杆在重叠共线时即AB杆在AB1、AB1两位置时最小传动角γmin为γ1、γ2之中的一个；3)因为滑块处于极限位置时，AB杆两位置的夹角θ≠0，故存在急回特性。

4)当γ=0时才存在死点，只有当CD杆为主动件时才会有γ=0，故当CD杆为主动件时从动件AB处于AB’及AB”两位置时为机构的死点位置。

C1C'γ1CγC2γ2BB"θB1AB2D七、如图设已知四杆机构各构件的长度为a=240mm，b=600mm，c=400mm，d=500mm。

试问：1）当取杆4为机架时，是否有曲柄存在? 2）若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构？如何获得？3）若a、b、c三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构，d的取值范围应为何值？答案：a=240㎜，b=600㎜，c=400㎜，d=500㎜，a+ b < d +c 满足杆长条件。

1)当杆4为机架，最段杆1为连架杆，机构有曲柄存在；2）要使此机构成为双曲柄机构，则应取杆1为机架；要使此机构成为双摇杆机构，则应取杆3为机架。

3）若a、b、c三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构，d的取值范围应为440＜d＜760。

第六章齿轮传动5、图示定轴轮系钟，已知各齿轮数为z1=z2’=z3’=20，z2=z5=40，z3=80，z4=17，n1表示齿轮1的转动方向，试求轮系的传动比i15，并用箭头标出其它齿轮的转动方向。

(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)的全部内容。

《机械设计基础》试题库一、填空题（机械原理部分）1．牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。

2．机构具有确定运动的条件是数目与数目相等.3．平面四杆机构的压力角愈，传力性能愈好。

4．平面四杆机构的传动角愈，传力性能愈好.5．有些平面四杆机构是具有急回特性的，其中两种的名称是机构、机构。

6．在平面四杆机构中，用系数表示急回运动的特性.7．摆动导杆机构中,以曲柄为原动件时，最大压力角等于度，最小传动角等于度。

8．在摆动导杆机构中，若导杆最大摆角φ = 30°，则其行程速比系数K的值为9．四杆机构是否存在止点，取决于是否与共线。

10．在铰链四杆机构中,当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构.11．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构.12．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。

13．以滑块为主动件的曲柄滑块机构有____个止点位置.14．凸轮机构主要由、、和三个基本构件组成。

15．盘形凸轮的基圆,是指以凸轮的轮廓的值为半径所作的圆。

16 .在凸轮机构中，从动件的运动规律完全由来决定。

17．据凸轮的形状，凸轮可分为凸轮、凸轮和移动凸轮。

机械设计基础专升本复习题（一）Sunny sｍile一、判断题:正确得打符号√,错误得打符号×1.在实际生产中,有时也利用机构得”死点"位置夹紧工件.（）2、机构具有确定得运动得条件就是：原动件得个数等于机构得自由度数。

（ )3.若力得作用线通过矩心,则力矩为零. （ )4．平面连杆机构中,连杆与从动件之间所夹锐角称为压力角. （ )５.带传动中,打滑现象就是不可避免得。

( ）6.在平面连杆机构中，连杆与曲柄就是同时存在得，即只要有连杆就一定有曲柄.( )7。

标准齿轮分度圆上得齿厚与齿槽宽相等。

（）8。

平键得工作面就是两个侧面. （）9.连续工作得闭式蜗杆传动需要进行热平衡计算,以控制工作温度。

( )10.螺纹中径就是螺纹得公称直径。

（）1１。

刚体受三个力作用处于平衡时，这三个力得作用线必交于一点.( )1２。

在运动副中,高副就是点接触,低副就是线接触。

（ )１3。

曲柄摇杆机构以曲柄或摇杆为原动件时,均有两个死点位置。

( ）14.加大凸轮基圆半径可以减少凸轮机构得压力角。

（）1５．渐开线标准直齿圆柱齿轮不产生根切得最少齿数就是15。

( ）16.周转轮系得自由度一定为1. （）１7．将通过蜗杆轴线并与蜗轮轴线垂直得平面定义为中间平面. （）1８。

代号为6２05得滚动轴承，其内径为2５ｍm。

( )19.在Ｖ带传动中,限制带轮最小直径主要就是为了限制带得弯曲应力。

（）20．利用轴肩或轴环就是最常用与最方便可靠得轴上固定方法.( ）二、填空题1。

直齿圆柱齿轮得正确啮合条件就是相等, 相等。

2.螺杆相对于螺母转过一周时，它们沿轴线方向相对移动得距离称为。

3。

在V带传动设计中,为了限制带得弯曲应力，应对带轮得加以限制。

4.硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

５.要将主动件得连续转动转换为从动件得间歇转动,可用机构. 6．轴上零件得轴向固定方法有、、、等。

7。

常用得滑动轴承材料分为、、三类。

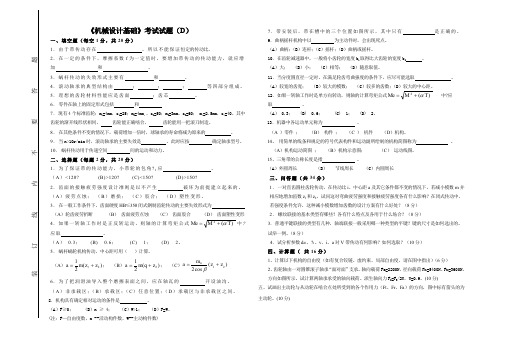

《机械设计基础》考试试题（D ）一、填空题（每空1分，共20分）1．由于带传动存在 ，所以不能保证恒定的传动比。

2．在一定的条件下，摩擦系数f 为一定值时，要增加带传动的传动能力，就应增加 和 。

3．蜗杆传动的失效形式主要有 和 。

4．滚动轴承的典型结构由 ； ； ； 等四部分组成。

5．理想的齿轮材料性能应是齿面 ；齿芯 。

6．零件在轴上的固定形式包括 和7．现有4个标准齿轮：m 1=4mm ，z 1=25；m 2=4mm,，z 2=50；m 3=3mm ，z 3=60； m 4=2.5mm ，z 4=40。

其中 齿轮的渐开线形状相同， 齿轮能正确啮合， 齿轮能用一把滚刀制造。

8．在其他条件不变的情况下，载荷增加一倍时，球轴承的寿命将减为原来的 。

9．当n>10r/min 时，滚动轴承的主要失效是 ，此时应按 确定轴承型号。

10．蜗杆传动用于传递空间 间的运动和动力。

二、选择题（每题2分，共20分）1．为了保证带的传动能力，小带轮的包角?1应 。

（A ）<120? (B)>120? (C)<150? (D)>150?2．齿面的接触疲劳强度设计准则是以不产生 破坏为前提建立起来的。

（A ）疲劳点蚀； （B ）磨损； （C ）胶合； （D ）塑性变形。

3．在一般工作条件下，齿面硬度HB ≤350闭式钢制齿轮传动的主要失效形式为 （A ）轮齿疲劳折断 （B ） 齿面疲劳点蚀 （C ） 齿面胶合 （D ） 齿面塑性变形 4．如果一转轴工作时是正反转运动，则轴的计算弯矩公式) (e 2T M M α+=中?应取 。

（A ） 0.3； (B) 0.6； (C) 1； (D) 2。

5．蜗杆蜗轮机构传动，中心距可用（ ）计算。

（A ）)(2121z z m a +=； （B ）)(212z q m a +=； （C ）)(cos 221z z m a n +=β 6．为了把润滑油导入整个磨擦表面之间，应在轴瓦的 开设油沟。

2012年河北省普通高等学校对口招生考试机械类专业理论试题注意事项：1.本试卷共八道大题，共16页，共240分，时间150min。

2.七、八大题为选答题，若两题均答，则只判第七题。

3.考生答题一律使用黑色钢笔或圆珠笔(作图题除外)，直接将答案写在试卷上。

4.本试卷除特殊说明外，小数点后一律保留两位。

一、单项选择题(本大题共50小题，每小题2分，共100分。

在每小题所给的四个选项中，只有一个符合题目要求，请将正确的答案填在题后的括号内)。

1．从动杆按等速运动规律工作的凸轮机构( )。

A.产生刚性冲击B.用于作用力大的场合C产生柔性冲击 D.用于高速运动2．普通圆柱蜗杆传动的中间平面是指( )。

A.通过蜗杆轴线并垂直于蜗轮轴线的平面B.通过蜗轮轴线并垂直于蜗杆轴线的平面C垂直于蜗杆轴线并切于蜗轮分度圆的平面D.垂直于蜗轮轴线并切于蜗杆分度圆的平面3.直径为10 mm的圆钢，两端的压力为5 kN,该圆钢横截面上正应力为()。

A. 50 MPaB.63. 69 MPaC.75.21 MPaD.95. 55 MPa4. 45钢中碳的质量百分比含量为( )。

A.0. 0045%B.0.045%C.0.45%D.4.5%5．如图所示的榫头连接中,挤压面积是( )。

A．aL B．2ab C．bL D．abL L6.将钢加热至Ac cm线或Ac3线以上30〜50 © 保温后在空气中冷却的热处理工艺称为()。

A.退火B.正火C.淬火D.回火7．下列说法正确的是( )。

A.比例是指图样中图形与其实物相应要素的线性尺寸之比8.比例是指图样中图形与其实物相应要素的尺寸之比C.比例是指图样中实物与其图形相应要素的线性尺寸之比D.比例是指图样中实物与其图形相应要素的尺寸之比 8．按螺旋副的摩擦性质分，螺旋传动可分为滑动螺旋和( )。

A.移动螺旋B.滚动螺旋C.摩擦螺旋D.传动螺旋9.所谓调质是指( )。

A.淬火+退火B.淬火+低温回火C.淬火+中温回火 I).淬火+高温回火10.如图所示各轴截面上，与扭矩正确对应的切应力分布图是( )。

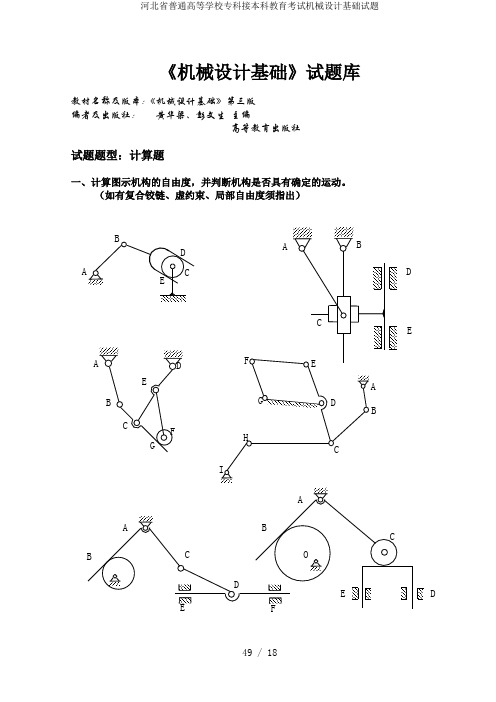

《机械设计基础》试题库教材名称及版本：《机械设计基础》第三版 编者及出版社： 黄华梁、彭文生 主编高等教育出版社试题题型：计算题一、计算图示机构的自由度，并判断机构是否具有确定的运动。

（如有复合铰链、虚约束、局部自由度须指出）DEDEHKCDDE二、轮系的计算1．在图示轮系中，已知各轮齿数为Z1=Z3=30，Z2=90，Z2’=40，Z3’=40，Z４=30，试求传动比i1H，并说明Ｉ、Ｈ轴的转向是否相同？2．在图示轮系中，已知各轮齿数为Z1=15，Z2=20， Z2’= Z3’= Z４=30， Z3=40，Z5= 90，试求传动比IⅠⅡ，并说明Ｉ、Ⅱ轴的转向是否相同？3.在图示轮系中，已知各轮的齿数为Z1= 20， Z2=30，Z3=80， Z４=25，Z5=50，试求传动比i15。

4.在图示轮系中，已知各轮齿数为Z1= 55， Z2=11，Z3=77，Z3’=49，Z４=12，Z5=73，试求传动比i1H 。

Ⅱ5.在图示轮系中，已知各轮齿数为Z1= Z2= 30，Z3= 40，Z４=20，Z5=18，Z6=38，试求传动比i1H。

6.在图示轮系中，已知各轮齿数为Z1= Z2’= 20，Z2=40，Z3= 80，试求传动比i1H。

7.在图示轮系中，已知各轮齿数为Z1=19，Z2=76， Z2’= 40，Z3=20，Z4= 80，试求传动比i1H。

8.在图示轮系中，已知各轮齿数为Z1= 20，Z2’= 25，Z2= Z3=30，Z3’= 20，Z4=75，试求１、轮系的传动比i1H。

２、若n1=1000r/min，转臂Ｈ的转速nH=?9.在图示轮系中，已知各轮齿数为Z1= Z3=15 ，Z2’= 60，Z 2= Z,3=20，Z4= 65，试求轮系的传动比i1H。

10.在图示轮系中，已知各轮齿数为Z1=101， Z2=100，Z3=99，Z4= 100，轮１的转速n 1=1r/min，（顺时针），且n4=n1，n4的方向与n1相反，求nH的大小及转向。

《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。

答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。

答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。

答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。

答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。

答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。

河北专接本考试机械设计基础模拟试题1一、填充题：（15％）1、螺纹自锁的条件是 。

2、常用的螺纹牙型有三角形、梯形、矩形和锯齿形，其中用于联接的是 形。

3、螺纹联接有螺栓、双头螺柱、螺钉、紧定螺钉联接，其中 用于两个被联接件都不厚的场合。

4、主要受弯矩作用的轴是 ，主要受扭矩作用的轴是 ，既受弯矩作用又受扭矩作用的轴是 ，自行车前轮轴是 。

5、轴肩的过渡圆角半径为r 1，轴上零件的圆角半径为r 2，两半径的关系为 （r 1<r 2，r 1>r 2，r 1=r 2） 。

二、选择题：（15％）1、如果轴和支架的刚性较差，要求轴承能自动适应其变形，应选用哪一种轴承？A 、整体式滑动轴承；B 、剖分式滑动轴承；C 、调心式滑动轴承；D 、推力滑动轴承。

2、为适应不同承载能力的需要，规定了滚动轴承不同的直径系列。

不同直径系列的轴承，区别在于什么？A 、外径相同时，内径大小不同；B 、内径相同时，外径大小不同；C 、直径相同时，滚动体大小不同D 、直径相同时，滚动体数量不同。

3、带传动的传动比不等于常数，是指 不等于常数。

A 、瞬时传动比B 、平均传动比C 、理论传动比D 、实际传动比4、在传动系统中，带传动常常用于 。

A 、第一级传动B 、最后一级传动C 、中间D 、第二级传动5、非液体摩擦滑动轴承的主要失效形式是什么？A 、折断；B 、磨损和胶合；C 、点蚀；D 、塑性变形。

三、计算题：1、三角带传动，小带轮直径d 1=100mm ，大带轮直径d 2=200mm ，滑动系数ε=2%，求该带传动的理论传动比12i 和实际传动比12i ' 。

若小带轮转速1n =1460 rpm ，求大带轮的理论转速2n 和实际转速2n '。

（12％）2、某齿轮传动的小齿轮已丢失。

已知与之相配的大齿轮为标准齿轮，其齿数Z 2=52，齿顶圆直径d a2=135mm ，标准安装中心距a=112.5mm 。

专升本机械设计基础试题及答案作者：专升本权威辅导机构整理一填空题（每小题2分，共20分）1. 两构件通过.点或线接触组成的运动副称为高副。

2. 满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3. 在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4. 直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5. 为使两对直齿圆柱齿轮能正确啮合，它们的模数m和压力角必须分别相等。

6. 两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7. V带传动的主要失效形式是.打滑和疲劳断裂。

8. 在设计V带传动时，V带的型号是根据计算功率Pc和小轮转速n1选取的。

9. 链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10. 工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题 C B D B D1. 渐开线标准齿轮的根切现象发生在。

A. 模数较大时B. 模数较小时C. 齿数较少时D. 齿数较多时2. 在下列四种型号的滚动轴承中，必须成对使用。

A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承3. 在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器4. 在铰链四杆机构中，机构的传动角和压力角的关系是。

A. B. C. D.5. 对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A. 拉力B. 扭矩C. 压力D. 拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提X X V X X X X V1. 在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2. 在凸轮机构中，基圆半径取得较大时，其压力角也较大。
