全贴合技术的工艺流程OCR液态光学胶是水胶,属UV光照系列胶,UV是英文Ultraviolet Rays的所写,即紫外光线,波长在10〜400nm范围内。
UV胶又称无影胶、光敏胶、紫外光固化胶。
必须通过紫外光照射才能固化的一类胶粘剂。
一.工艺流程:(一)OCA贴合流程(二)OCR贴合流程.设备及作业方式:主要工艺过程:1•将大块sensor玻璃切割成小panel的制程,有镭射切割和刀轮切割两种方式,目前一般采用刀轮切割即可。
2. 有厂家研制出在大片上贴小保护膜的设备,可防止切割过程中产生的碎屑 污染sensor 表面。
有厂家直接切割,然后将小片 sensor 进行清洗。
3. 裂片有设备裂片和人工裂片两种方式,一般 7inch 以下大部分厂家采用人 工裂片方式,切割时在大片玻璃下垫一张纸,切割完成后,将纸抽出,到旁边 的作业台上进行人工裂片。
裂片时先横向裂成条,在逐条裂成片。
(二).研磨清洗:1•将裂成的小片周边进行研磨,现小尺寸一般厂家都不做研磨。
2. 清洗:采用纯水超声波清洗后烘干。
3. 外观检查、贴保护膜清洗后的小片,进行全数外观检查,有无擦划伤、裂痕、污染等,良品贴保护 膜。
4. ACF 贴附:5. FPC 压合(bonding )ACF J -1◊◊◊ ◊FPca banding pad Panel 扌立線出pin -i=处目的:让touch sensor 与IC 驱动功能连接。
注:FPCa : 加上一个 “a ” 代表已焊上IC , R & C 等component ,“ a ” 为 为 assembly 的意思.为加强FPC 强度及防止水汽渗入,有工艺在 FPC bon di ng 后在FPC 周围涂布少 量的UV 胶,经紫外灯照射后固化。
现在一般厂家已不再采用此工艺。
FPC 碍材 R W ci>re *■椅w 和僚布于需谓SJ 及JHE 菇・加斓騷放此曲ift 浴知腆处輒怆6. 贴合:将FPC bonding 后的Sensor 与cover glass 贴合在一起,依据所用 胶材的不同,目前有两种贴合方式,一种是 OCA K 合,一种是OCR!占合。

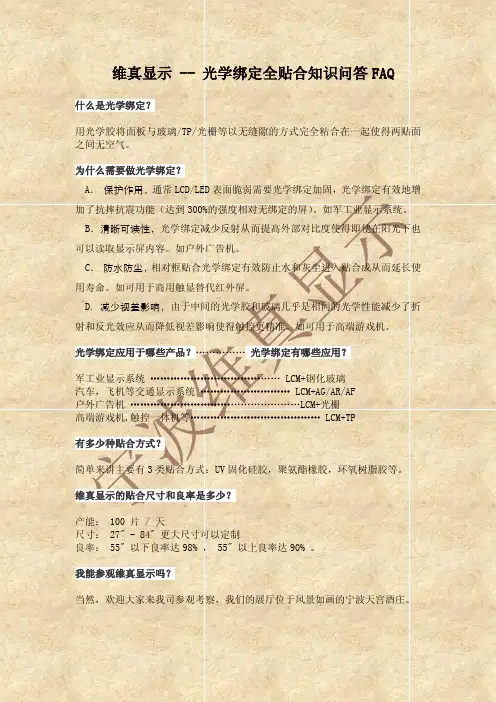

维真显示 -- 光学绑定全贴合知识问答FAQ
