预埋螺栓计算方式

（完整版）预埋地脚螺栓埋地深度计算规范及⽅法桅式结构- 桅式结构桅式结构- 正⽂由⼀根下端为铰接或刚接的竖⽴细长杆⾝桅杆和若⼲层纤绳所组成的构筑物，纤绳拉住构造桅式结构由纤绳、杆⾝和基础组成。

纤绳纤绳层数⼀般随桅杆⾼度增⼤⽽加多，纤绳结点间距以使杆⾝长细⽐等于80～100左右为宜,可等距或不等距布置。

不等距布置时，宜从下到上逐层加⼤间距，使杆⾝各层应⼒⼤致相等，结构较为经济。

⼀般每层按等交⾓布置三根或四根纤绳，其倾⾓为30°～60°，以45°较好。

同⼀⽴⾯内所有纤绳可相互平⾏，每根纤绳有⼀地锚基础；或交于⼀点，共⽤⼀地锚基础。

纤绳常⽤⾼强镀锌钢丝绳，⽤花篮螺丝预加应⼒，以增强桅杆的刚度和整体稳定性。

杆⾝按材料可分为钢、⽊和钢筋混凝⼟结构。

钢结构杆⾝常采⽤单根钢管或组合构件，单根钢管可⽤⽆缝钢管或卷板焊接钢管。

组合构件为三边形或四边形空间桁架结构（图2）。

其弦杆和腹杆由⾓钢、圆钢、钢管或薄壁型钢制成, 其中圆形截⾯风阻较⼩, 采⽤较多。

对于四边形截⾯的桅杆要每隔⼀定⾼度布置横膈，以防截⾯变形。

组合构件之间常⽤焊接以简化构造。

为了便于制造、运输和安装，杆⾝可划分成若⼲等长度的标准节段，节段两端⽤法兰盘或拼接板相互连接。

节段长度根据所⽤材料、施⼯和经济条件确定。

⽊结构杆⾝采⽤单根圆⽊或组合⽊构件，⽤拼接钢板连接。

钢筋混凝⼟结构采⽤离⼼式灌筑的预制管柱构件，以法兰盘连接。

桅式结构基础基础分杆⾝下⾯的中央基础和固定纤绳的地锚基础。

中央基础为圆的或⽅的阶梯形基础，承受杆⾝传来的⼒。

地锚基础承受纤绳拉⼒，有重⼒式、挡⼟墙式和板式。

重⼒式地锚依靠结构⾃重抵抗纤绳拉⼒，耗⽤材料较多。

挡⼟墙式地锚埋⼊地下，依靠⾃重、⽔平板上的⼟重，以及竖向墙板上的被动⼟压抵抗纤绳拉⼒。

板式地锚深埋⼟中，由与纤绳同向的拉杆和垂直于拉杆的钢筋混凝⼟板组成，地锚受拉时，板上产⽣被动⼟压抵抗纤绳拉⼒。

这种地锚⽐较经济。

说明本章定额包括混凝土及钢筋两大部分。

一、混凝土1.混凝土包括现场搅拌混凝土、商品混凝土、集中搅拌混凝土三部分。

⑴现场搅拌混凝土按现浇混凝土构件、预制混凝土构件、构筑物及钢筋混凝土构件接头灌缝四部分列项。

⑵商品混凝土按现浇混凝土构件（泵送）、现场预制构件（非泵送）及构筑物（泵送）三部分列项。

商品混凝土现浇混凝土构件及构筑物如非泵送，其人工乘1.40系数，震捣器乘1.20系数。

⑶集中搅拌混凝土按混凝土搅拌站，混凝土搅拌输送车及混凝土泵送三部分列项。

其机械都是按施工企业自备的情况编制的，混凝土输送泵车和混凝土输送泵(固定)根据施工要求只能选用一种。

集中搅拌混凝土采用泵送，还应套用相应商品混凝土的泵送定额(扣除项目中的商品混凝土用量)；如非泵送，其人工还应乘以1.40系数，震捣器乘1.20系数。

2.商品混凝土的添加剂、搅拌、运输及泵送等费用均应列入混凝土单价内。

3.定额混凝土的强度等级和石子粒径是按常用规格编制的，当混凝土的设计强度等级与定额不同时，应作换算。

4.毛石混凝土中的毛石是按占混凝土体积15%计算的，设计要求不同可以换算。

5.现浇柱、墙，均按规范综合了底部铺垫水泥砂浆的用量。

6.现浇空心无梁板可按定额中无梁板子目执行。

其中GBF薄壁管按实铺长度单独计算，另增加安装人工,按管道实际铺设面积0.03工日/m2计算。

7.小型混凝土构件是指每件体积在0.05m3以内的且未列出定额项目的构件。

8.预制钢筋混凝土构件的预算工程量，等于按图纸计算的工程量加制作废品率，运输损耗率及安装损耗率。

应加损耗率的构件及损耗率见表4-1。

表4-1 应加损耗率的构件及损耗率二、钢筋1.钢筋工程以钢筋的不同品种，按现浇构件、预制构件、预应力构件分别编制定额项目。

使用时根据钢筋的不同品种分别套用定额。

2.钢筋工程施工内容，包括除锈、制作、场内运输、绑扎(点焊)、安装、浇灌混凝土时的钢筋维护，预应力钢筋还包括穿钢筋、钢筋张拉、锚固等。

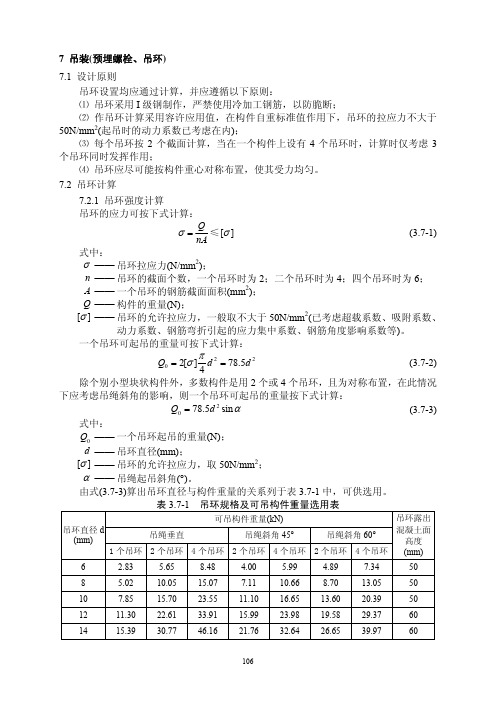

7 吊装(预埋螺栓、吊环)7.1 设计原则吊环设置均应通过计算，并应遵循以下原则：⑴ 吊环采用I 级钢制作，严禁使用冷加工钢筋，以防脆断；⑵ 作吊环计算采用容许应用值，在构件自重标准值作用下，吊环的拉应力不大于50N/mm 2(起吊时的动力系数已考虑在内)；⑶ 每个吊环按2个截面计算，当在一个构件上设有4个吊环时，计算时仅考虑3个吊环同时发挥作用；⑷ 吊环应尽可能按构件重心对称布置，使其受力均匀。

7.2 吊环计算7.2.1 吊环强度计算吊环的应力可按下式计算：nAQ =σ≤][σ (3.7-1)式中：σ —— 吊环拉应力(N/mm 2)；n —— 吊环的截面个数，一个吊环时为2；二个吊环时为4；四个吊环时为6； A —— 一个吊环的钢筋截面面积(mm 2)；Q —— 构件的重量(N)；][σ —— 吊环的允许拉应力，一般取不大于50N/mm 2(已考虑超载系数、吸附系数、动力系数、钢筋弯折引起的应力集中系数、钢筋角度影响系数等)。

一个吊环可起吊的重量可按下式计算：2205.784][2d d Q ==πσ (3.7-2)除个别小型块状构件外，多数构件是用2个或4个吊环，且为对称布置，在此情况下应考虑吊绳斜角的影响，则一个吊环可起吊的重量按下式计算：αsin 5.7820d Q = (3.7-3)式中：0Q —— 一个吊环起吊的重量(N)；d —— 吊环直径(mm)；][σ —— 吊环的允许拉应力，取50N/mm 2；α —— 吊绳起吊斜角(°)。

由式(3.7-3)算出吊环直径与构件重量的关系列于表3.7-1中，可供选用。

表3.7-1 吊环规格及可吊构件重量选用表可吊构件重量(kN)吊绳垂直 吊绳斜角45° 吊绳斜角60° 吊环直径d (mm) 1个吊环 2个吊环 4个吊环2个吊环4个吊环2个吊环4个吊环 吊环露出混凝土面高度(mm) 6 2.83 5.65 8.48 4.00 5.99 4.89 7.34 50 85.02 10.05 15.07 7.11 10.66 8.70 13.05 50 10 7.85 15.70 23.55 11.10 16.65 13.60 20.39 50 12 11.30 22.61 33.91 15.99 23.98 19.58 29.37 60 14 15.39 30.77 46.16 21.76 32.64 26.65 39.97 60可吊构件重量(kN)吊绳垂直 吊绳斜角45° 吊绳斜角60° 吊环直径d (mm) 1个吊环 2个吊环 4个吊环2个吊环4个吊环2个吊环4个吊环 吊环露出混凝土面高度(mm) 16 20.10 40.19 60.29 28.42 42.63 34.81 52.21 70 18 25.43 50.87 76.30 35.97 53.95 44.05 66.08 70 20 31.40 62.80 94.20 44.41 66.61 54.39 81.58 80 2237.99 75.99 113.98 53.73 80.60 65.81 98.71 90 2549.06 98.13 147.19 69.38 104.08 84.98 127.47 100 2861.54 123.09 184.63 87.04 130.55 106.60 159.90 110 3280.38 160.77 241.15 113.68 170.52 139.23 208.84 120 36101.74 203.47 305.21 143.88 215.81 176.21 264.32 140 40 125.60 251.20 376.80 177.63 266.44 217.55 326.32 150在钢筋骨架(钢筋笼)起吊、安装、预制构件运输、吊装，以及施工设备绳索的锚碇中，常需要在结构主筋或构件上配置钢筋吊环，有的设计在配筋时已设置，有的则是施工单位根据需要设置，虽都属辅助、临时使用性质，但都必须做到安全可靠。

预埋件工程量计算方案一、概述预埋件是指在混凝土基础、墙体或梁柱中，用来固定其它建筑构件的各种金属件、塑料件或其他材料制成的构件。

预埋件是建筑工程中非常重要的一部分，其质量和数量的准确计算对工程的质量和进度有着至关重要的作用。

因此，建立科学合理的预埋件工程量计算方案，对于工程施工是非常必要的。

二、预埋件的分类根据其用途和性能，预埋件可以分为：预埋螺栓、预埋钢板、预埋嵌筋、预埋拉杆、预埋塑料管、预埋接线盒等。

通常情况下，预埋件需要根据建筑设计图纸和施工工艺进行统一规划和设计，以保证预埋件的安全可靠和合理利用。

三、预埋件工程量计算原则1、按照设计图纸和施工工艺进行计算；2、严格按照预埋件的数量、规格进行计算；3、确定预埋件的种类和用途，进行统一计算和清单编制；4、严格按照国家相关标准和规范进行计算；5、计算过程要进行严格审核，确保计算结果的准确性和可靠性。

四、预埋件工程量计算步骤1、梳理设计图纸和施工工艺，确定预埋件的种类和用途；2、了解预埋件的规格和数量，包括材质、尺寸等；3、采用计算软件进行预埋件工程量计算；4、编制预埋件工程量清单，包括预埋件的名称、规格、数量、用途等详细信息；5、进行数量检查和审核，确保预埋件工程量计算的准确性和可靠性。

五、预埋件工程量计算工具1、计算软件：CAD软件、PKPM软件、AutoCAD等计算软件；2、计算表格：Excel表格、Word文档等；3、计算器：普通计算器、科学计算器等。

六、预埋件工程量计算常用公式1、预埋件体积计算公式预埋件体积 = 预埋件长 × 预埋件宽 × 预埋件高2、预埋件数量计算公式预埋件数量 = （工程量计算总量 / 预埋件体积） × 预留系数3、预埋件重量计算公式预埋件重量 = 预埋件数量 × 预埋件单重4、预埋件成本计算公式预埋件成本 = 预埋件数量 × 预埋件单价七、预埋件工程量计算注意事项1、根据不同的预埋件种类，采用相应的计算公式进行计算；2、在进行数量计算时，一定要考虑到预埋系数，以防出现预埋件数量不足的情况；3、对于复杂的预埋件计算，需要进行多次验证和核查，确保计算结果的正确性；4、在编制清单时，一定要将预埋件的名称、规格、数量、用途等详细信息列清楚，便于施工人员的使用。

立柱地脚螺栓长度计算公式在建筑结构中，立柱地脚螺栓是连接立柱和地基的重要部件，其长度的计算对于建筑的安全和稳定至关重要。

在本文中，我们将介绍立柱地脚螺栓长度的计算公式，以及计算过程中需要考虑的因素。

首先，我们需要了解立柱地脚螺栓的作用和结构。

立柱地脚螺栓通常由螺栓、螺母和垫片组成，其作用是将立柱牢固地连接到地基上，以承受建筑物的重量和外部力的作用。

因此，螺栓的长度需要根据立柱和地基的情况来确定，以确保其具有足够的承载能力和稳定性。

计算立柱地脚螺栓长度的公式如下：L = H + D + n + t + e。

其中，L为螺栓长度，H为立柱底部到地基表面的高度，D为地脚板的厚度，n 为螺母的高度，t为垫片的厚度，e为螺栓的伸出长度。

在使用这个公式进行计算时，需要考虑以下几个因素：1. 立柱的高度，立柱地脚螺栓的长度需要能够覆盖立柱底部到地基表面的高度，以确保螺栓能够完全固定在地基上。

2. 地脚板的厚度，地脚板是立柱地脚螺栓的支撑面，其厚度会影响螺栓的长度，需要根据地脚板的厚度来确定螺栓的长度。

3. 螺母和垫片的高度和厚度，螺母和垫片的高度和厚度也需要考虑在内，以确保螺栓能够正确地连接立柱和地基。

4. 螺栓的伸出长度，螺栓的伸出长度是指螺栓在连接立柱和地基时伸出的长度，需要根据具体情况来确定。

在实际计算中，还需要考虑地基的承载能力、立柱的重量和外部力的作用等因素，以确保螺栓具有足够的承载能力和稳定性。

此外，还需要根据当地的建筑规范和标准来确定螺栓的长度，以满足安全和稳定的要求。

总之，立柱地脚螺栓长度的计算是建筑结构设计中非常重要的一部分，需要根据具体情况来确定螺栓的长度，以确保其具有足够的承载能力和稳定性。

通过使用上述的计算公式和考虑相关因素，可以有效地确定立柱地脚螺栓的长度，为建筑的安全和稳定提供保障。

钢结构常用构件代号及相关知识编著：李良雨编制日期：二〇一九年一月钢结构工程常用构件代号及相关知识钢结构相关知识■钢结构有哪些类型？钢结构是由钢制材料组成的结构，是主要的建筑结构类型之一。

结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。

因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。

按不同分类标准分类如下：一、钢结构按用途包括四个类型：高耸钢结构、板壳钢结构、工业厂房钢结构、轻型钢结构。

二、按照应用领域的不同，钢结构可以分为设备钢结构、建筑重钢结构、建筑轻钢结构、桥梁钢结构、空间钢结构等五大类。

■钢结构工程需要用到哪些材料？钢结构工程需要用到的材料很多，普通钢材几乎都会用到。

根据设计要求不同，所用材料也不尽相同。

一般的钢结构工程所使用的材料大致包括以下几个方面：1、钢结构工程首先要在基础上进行预埋，预埋件分为预埋钢板和预埋螺栓两种，预埋螺栓也就是地脚螺栓，地脚螺栓使用的是Q235B的圆钢，根据设计要求其直径有大有小。

2、钢柱、钢梁、柱底板、钢梁连接板、柱梁连接板等等，这些部件均使用钢板加工而成，它的材质要根据设计要求来定。

3、次钢构，抗剪键（柱底）、檩条（墙面、屋顶）、女儿柱（墙面）、雨棚（墙面）、天沟（墙面、屋顶）、彩钢瓦（墙面、屋顶）等等。

4、作为支撑用的材料：圆钢、钢管、焊管、套管、角钢等等。

5、作为构件连接的材料：普通螺栓、高强螺栓、花篮螺栓等。

6、屋面墙面围护使用压型板、夹芯板等，彩板配件包边包角及门窗之类。

7、防腐材料：环氧富锌底漆、聚氨酯调和面漆、稀释剂、镀锌自喷漆等。

8、防火涂料：分为厚型防火涂料、薄型防火涂料、超薄型防火涂料。

9、密封材料：发泡剂、密封胶等10、辅助材料：压型钢板支架、铆钉、自攻钉等。

■普通钢材的材质有哪些种类？钢是钢材含碳量在0.04%-2.3%之间的铁碳合金。

为了保证其韧性和塑性，含碳量一般不超过1.7%。

预埋螺栓重量计算公式预埋螺栓是建筑工程中常用的连接材料，用于固定钢筋、钢板或其他构件。

在设计和施工过程中，需要对预埋螺栓的重量进行计算，以便合理选择和安装预埋螺栓。

本文将介绍预埋螺栓重量计算公式，并解释其应用。

预埋螺栓重量计算公式通常采用以下形式：重量 = 预埋螺栓个数× 单个螺栓重量其中，预埋螺栓个数表示在建筑结构中需要使用的螺栓数量，单个螺栓重量指的是每个螺栓的重量。

预埋螺栓的重量计算需要考虑以下几个因素：1. 螺栓规格：螺栓的规格包括直径和长度，不同规格的螺栓重量也不同。

通常，螺栓的直径越大，长度越长，重量也越大。

2. 材质：预埋螺栓可以使用不同材质制成，如碳钢、不锈钢等。

不同材质的螺栓密度不同，重量也会有所差异。

3. 表面处理：螺栓的表面处理方式也会影响其重量。

例如，镀锌螺栓相比普通螺栓会增加一层锌层，从而增加了重量。

在实际计算中，需要根据具体的工程要求和设计规范，选择合适的预埋螺栓规格和材质，并考虑表面处理方式。

具体的重量数值可以通过查询螺栓的技术资料或与供应商进行沟通获得。

除了螺栓的重量，预埋螺栓的安装也需要注意以下几点：1. 预埋螺栓的位置应符合设计要求，并保证与其他构件的连接牢固。

2. 预埋螺栓的埋入深度应符合施工图纸和设计要求，以确保连接的稳定性和强度。

3. 安装过程中需要使用适当的工具和施工方法，避免螺栓损坏或安装不牢固。

4. 预埋螺栓的紧固力矩应符合设计规范，以确保连接的紧密度和可靠性。

预埋螺栓重量计算公式是建筑工程中重要的计算方法之一。

通过合理选择螺栓规格、材质和表面处理方式，并确保正确安装，可以保证预埋螺栓的连接效果和施工质量。

在实际工程中，设计师和施工人员需要根据具体要求进行计算和选择，以确保结构的安全和稳定。

定额套用过程中碰到的75个常见问题1、请教您关于甲供材料的扣除方式，（1）、甲供材料退款=市场信息价（合同价）÷（1＋采购保管费率）（甲方送到工地现场或指定地点）。

（2）、甲供材料退款=市场信息价（合同价）÷（1＋采购保管费率）－运杂费（乙方自己运输）那么退款时把规费和税金是否一起扣除。

也就是说把甲供材料的退款是否也列入直接费。

（3）、甲供材料数量如果是实际提供的数量来定，那肯定与定额用量有差异的（如商品砼等），这说明在结算时赢亏都是施工单位的事了。

答：甲供材料退款额应放到工程造价之后。

计算退款额时不计算规费和税金。

甲供材料数量如何计量（即计量方法）由合同来约定。

一般情况下是按甲方实际提供的数量来确定的。

2、厂区内的道路和排水工程属于土建项目还是市政项目，应该套用土建定额还是市政定额？答：根据《浙江省建筑工程预算定额（2003版）》上册第323页第九章说明一规定：一般工业与民用建筑的厂区、小区中的室外道路、排水项目，如按市政要求单独设计的，套用市政工程定额，否则套用建筑工程定额。

3、03定额中木地板楼地面，龙骨断面为50×60，间距为200mm，设计不同时，用量调整。

假使断面、间距都与定额不同，如：断面为45×55，间距为300mm，怎么调整？答：定额下册第21页附注：木地板木龙骨断面为50×60，间距为200mm，设计与定额不同时，用量调整。

你提出的问题：假使断面、间距都与定额不同，如：断面为45×55，间距为300mm，怎么调整？回答：木龙骨断面设计与定额不同，可以用简单的比例关系来进行换算。

假设断面换算系数为K1，则K1=（45×55）/（50×60）。

木龙骨间距设计与定额不同，是不能用简单的比例关系来进行换算的。

假设硬木长条地板沿房间净长方向铺设，设房间净长为L（mm），净宽为B（mm），则：木龙骨长度（定额）=（L/200+1）×B木龙骨长度（设计）=（L/300+1）×B假设间距换算系数为K2，则K2=[（L/300+1）×B]/[（L/200+1）×B]=（200/300）×[（L+300）/（L+200）]。

8米路灯基础计算书关于路灯基础设计依据《架空送电线路基础设计技术规定》DLT5219-2005、《架空绝缘配电线路设计技术规程》DL/T601—1996、《混凝土结构工程施工质量验收规范》GB50204-2002、《建筑电气工程施工质量验收规范》GB50303-2002、《城市道路照明工程施工及验收规程》CJJ89-2001、《电气装置安装工程电气照明装置施工及验收规范》GB50259——96以及相关规范要求。

目前，一般路灯基础的深度满足灯杆高度的1/6~1/8要求，基础的长与宽根据路灯的灯型而定一般是600mm-800mm之间。

华为项目8米太阳能基础规格900*900*1200mm，其预埋螺杆4-Ｍ18Ｘ850。

灯杆上口径Ø100,下口径Ø200。

1、基本数据1）、基本数据:灯杆上口径D1＝0.1m,下口径D2=0.2m，平均0.15m，面积8*0.15＝1.2m2，预埋螺栓N＝4根，其分布直径d1＝0.44m。

2）、灯具迎风面积：0.55*0.35*2个灯＝0.39m23)、灯臂迎风面积：3.2*0.06+2.5*0.048＝0.32m24）、灯杆迎风面积：8*0.15＝1.2m25）、太阳能板迎风面积：1.63*1.59*Sin25=1.09m22、风压计算1）、按风速40m/s计算，风压为Wk=402/1600=1.0kPa3、风荷载计算1）、灯具：0.39*1.0*8＝3.12kN.m2）、灯臂：0.32*1.0*8＝2.56kN.m3）、灯杆：1.2*1.0*8/2＝4.8kN.m4）、太阳能板：1.09*1.0*8=8.72kN.m小计：19.20kN.m4、预埋螺栓验算灯杆预埋螺栓应用砼包封填实，验算时不考虑安装过程中，杆根砝兰仅靠螺栓支撑的状态。

即取旋转轴为杆根外接圆的切线。

杆根外接圆半径r1＝D2÷2＝0.2÷2＝0.1m;螺栓分布半径r2＝d1÷2＝0.44÷2＝0.22m螺栓的间隔θ＝360÷4＝90度第1个螺栓在旋转轴的另一侧。

幕墙埋件拉拔试验的相关规定及数据一、《混凝土结构后锚固技术规程》JGJ 145-20131、锚栓：将被连接件锚固到基材上的锚固组件产品，分为机械锚栓和化学锚栓。

2、机械锚栓：利用锚栓与锚孔之间的摩擦作用或锁键作用形成锚固的锚栓，按照其工作原理分为两类：扩底型锚栓、膨胀型锚栓。

3、扩底型锚栓：通过锚孔底部扩孔与锚栓组件之间的锁键形成锚固作用的锚栓，分为模扩底锚栓和自扩底锚栓。

后扩孔锚栓4、膨胀型锚栓：利用膨胀件挤压锚孔孔壁形成锚固作用的锚栓，分为扭矩控制式膨胀型锚栓和位移控制式膨胀型锚栓。

5、化学锚栓：由金属螺杆和锚固胶组成，通过锚固胶形成锚固作用的锚栓。

化学锚栓分为普通化学锚栓和特殊倒锥形化学锚栓。

6、破坏模式：荷载作用下锚固连接的破坏形式，分为锚栓钢材破坏、混凝土破坏、混合型破坏、拔出破坏、穿出破坏及界面破坏。

7、不开裂混凝土：正常使用极限状态下，考虑混凝土收缩、温度变化及支座位移的影响，锚固区混凝土受压。

8、开裂混凝土：正常使用极限状态下，考虑混凝土收缩、温度变化及支座位移的影响，锚固区混凝土受拉。

9、锚板厚度应按现行国家标准《钢结构设计规范》GB50017进行设计，且不宜小于锚栓直径的0.6倍；受拉和受弯锚板的厚度尚宜大于锚栓间距的1/8；外围锚栓孔至锚板边缘的距离不应小于2倍shi的锚栓孔直径和20mm。

10、后锚固产品进场后，应按下列规定进行进场检验。

1、外观检查2、力学性能试验二、《玻璃幕墙工程技术规范》JGJ102-20031、玻璃幕墙立柱与主体混凝土结构应通过预埋件连接，预埋件应在主体结构混凝土施工时买入，预埋件的位置应准确；当没有条件采用预埋件连接时，应采用其他可靠的连接措施，并通过试验确定其承载力。

2、由锚板和对称配置的锚固钢筋所组成的受力预埋件，可按本规范附录C的规定进行设计。

3、槽式预埋件的预埋钢板及其他连接措施，应按照现行国家标准《钢结构设计规范》GB 50017的有关规定进行设计。
