电熨斗结构及模具设计讲义-课件(ppt·精·选)

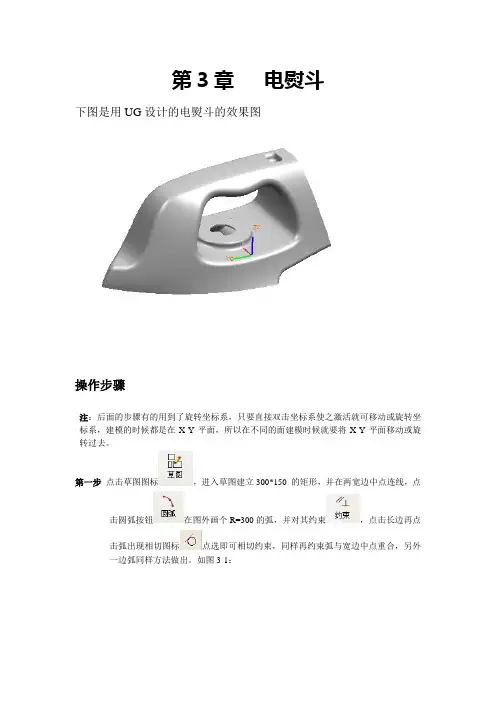

第3章电熨斗下图是用UG设计的电熨斗的效果图操作步骤注：后面的步骤有的用到了旋转坐标系，只要直接双击坐标系使之激活就可移动或旋转坐标系，建模的时候都是在X-Y平面，所以在不同的面建模时候就要将X-Y平面移动或旋转过去。

第一步点击草图图标，进入草图建立300*150 的矩形，并在两宽边中点连线，点击圆弧按钮在图外画个R=300的弧，并对其约束，点击长边再点击弧出现相切图标点选即可相切约束，同样再约束弧与宽边中点重合，另外一边弧同样方法做出。

如图3-1：图3-1第二步点击完成草图并退出草图，点击拉伸图标，选中草图中建立的图形，并设置拉伸长度起始是0，终止是10，并确定将图形拉伸。

如图3-2：图3-2第三步再次进入草图，以图形的上表面为草图放置面，点击上表面，在左上角的工具条上选即可。

工具条如图3-3示：图3-3第四步在草图模式下画出辅助线和半径为245的弧,退出草图。

如图3-4所示：图3-4注：可用捕捉点工具栏捕捉中点。

第五步建立扫掠图并扫掠出曲面（1）建立一条引导线与四条剖面线。

如图3-5：图3-5（2）点击曲面工具栏中的“已扫掠”，弹出“已扫掠“对话框，根据提示栏提示选择引导线，确定（如果没有第二条引导线在第一条引导线确定之后直接再确定）。

根据提示依次选择四条剖面线（每选一个确定一次）。

如图3-6：图3-6（3）线都选完后确定，弹出的对话框依次选择：三次——对齐方法“参数”——固定——恒定的——比例1——创建——确定即可。

扫掠的曲面如图3-7：图3-7第六步投影曲线到扫掠命令建立的曲面上(1)先用CTRL+B隐藏扫掠的曲面，再建立要投影的曲线。

如图3-8：图3-8（2）用CTRL+SHIFT+K将隐藏的扫掠曲面显示，并选择“插入——来自曲线集的曲线——投影”，弹出“投影曲线”对话框，按照对话框中的步骤和左上角的提示，选择投影曲线，点击步骤的第二个图标“投影面”，选择视图中的扫掠曲面为投影曲面，方向方式——矢量——Z+——确定。

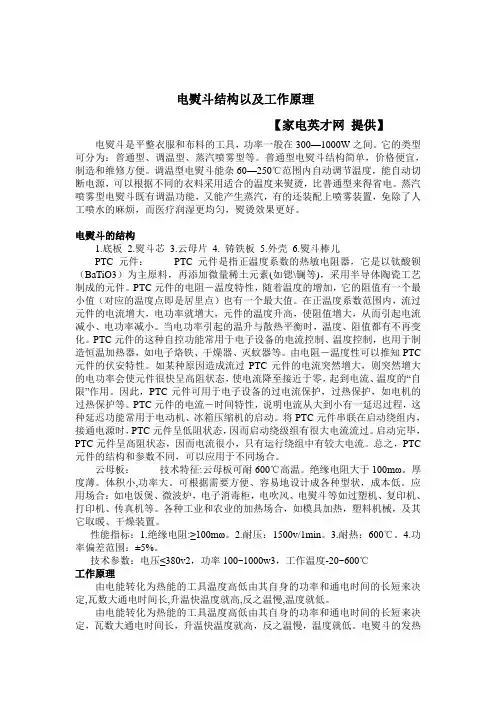

电熨斗结构以及工作原理【家电英才网提供】电熨斗是平整衣服和布料的工具，功率一般在300—1000W之间。

它的类型可分为：普通型、调温型、蒸汽喷雾型等。

普通型电熨斗结构简单，价格便宜，制造和维修方便。

调温型电熨斗能杂60—250℃范围内自动调节温度，能自动切断电源，可以根据不同的衣料采用适合的温度来熨烫，比普通型来得省电。

蒸汽喷雾型电熨斗既有调温功能，又能产生蒸汽，有的还装配上喷雾装置，免除了人工喷水的麻烦，而医疗润湿更均匀，熨烫效果更好。

电熨斗的结构1.底板2.熨斗芯3.云母片4. 铸铁板5.外壳6.熨斗棒儿PTC元件：PTC元件是指正温度系数的热敏电阻器，它是以钛酸钡（BaTiO3）为主原料，再添加微量稀土元素(如锶\镧等)，采用半导体陶瓷工艺制成的元件。

PTC元件的电阻－温度特性，随着温度的增加，它的阻值有一个最小值（对应的温度点即是居里点）也有一个最大值。

在正温度系数范围内，流过元件的电流增大，电功率就增大，元件的温度升高，使阻值增大，从而引起电流减小、电功率减小。

当电功率引起的温升与散热平衡时，温度、阻值都有不再变化。

PTC元件的这种自控功能常用于电子设备的电流控制、温度控制，也用于制造恒温加热器，如电子烙铁、干燥器、灭蚊器等。

由电阻－温度性可以推知PTC 元件的伏安特性。

如某种原因造成流过PTC元件的电流突然增大，则突然增大的电功率会使元件很快呈高阻状态，使电流降至接近于零，起到电流、温度的“自限”作用。

因此，PTC元件可用于电子设备的过电流保护，过热保护，如电机的过热保护等。

PTC元件的电流－时间特性，说明电流从大到小有一延迟过程，这种延迟功能常用于电动机、冰箱压缩机的启动。

将PTC元件串联在启动绕组内，接通电源时，PTC元件呈低阻状态，因而启动绕级组有很大电流流过。

启动完毕，PTC元件呈高阻状态，因而电流很小，只有运行绕组中有较大电流。

总之，PTC 元件的结构和参数不同，可以应用于不同场合。

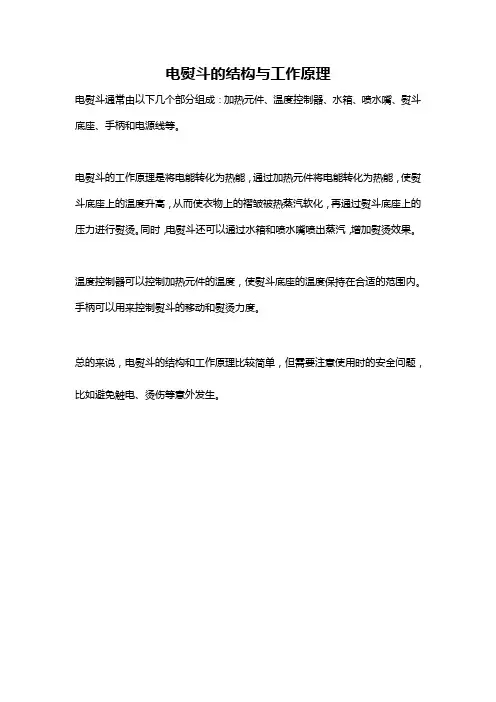

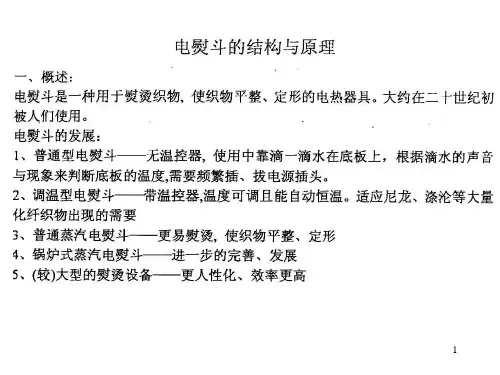

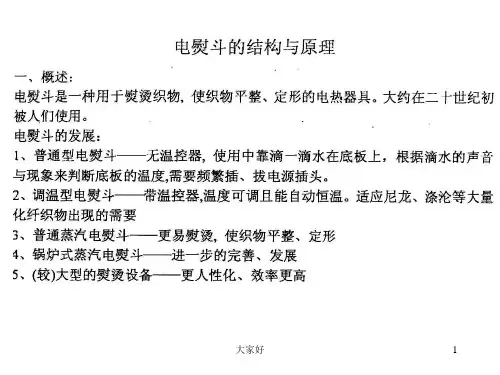

电熨斗的结构与工作原理
电熨斗通常由以下几个部分组成：加热元件、温度控制器、水箱、喷水嘴、熨斗底座、手柄和电源线等。

电熨斗的工作原理是将电能转化为热能，通过加热元件将电能转化为热能，使熨斗底座上的温度升高，从而使衣物上的褶皱被热蒸汽软化，再通过熨斗底座上的压力进行熨烫。

同时，电熨斗还可以通过水箱和喷水嘴喷出蒸汽，增加熨烫效果。

温度控制器可以控制加热元件的温度，使熨斗底座的温度保持在合适的范围内。

手柄可以用来控制熨斗的移动和熨烫力度。

总的来说，电熨斗的结构和工作原理比较简单，但需要注意使用时的安全问题，比如避免触电、烫伤等意外发生。
