常用机械制图手工绘图工具及使用技巧

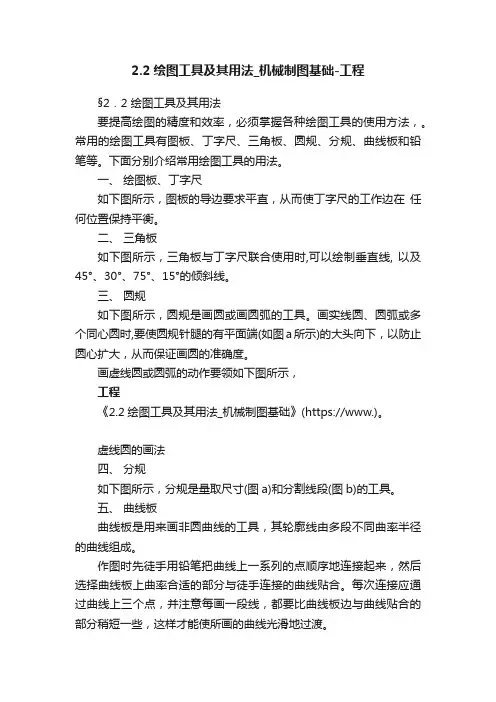

2.2绘图工具及其用法_机械制图基础-工程§2．2 绘图工具及其用法要提高绘图的精度和效率，必须掌握各种绘图工具的使用方法，。

常用的绘图工具有图板、丁字尺、三角板、圆规、分规、曲线板和铅笔等。

下面分别介绍常用绘图工具的用法。

一、绘图板、丁字尺如下图所示，图板的导边要求平直，从而使丁字尺的工作边在任何位置保持平衡。

二、三角板如下图所示，三角板与丁字尺联合使用时,可以绘制垂直线, 以及45°、30°、75°、15°的倾斜线。

三、圆规如下图所示，圆规是画圆或画圆弧的工具。

画实线圆、圆弧或多个同心圆时,要使圆规针腿的有平面端(如图a所示)的大头向下，以防止圆心扩大，从而保证画圆的准确度。

画虚线圆或圆弧的动作要领如下图所示，工程《2.2绘图工具及其用法_机械制图基础》(https://www.)。

虚线圆的画法四、分规如下图所示，分规是量取尺寸(图a)和分割线段(图b)的工具。

五、曲线板曲线板是用来画非圆曲线的工具，其轮廓线由多段不同曲率半径的曲线组成。

作图时先徒手用铅笔把曲线上一系列的点顺序地连接起来，然后选择曲线板上曲率合适的部分与徒手连接的曲线贴合。

每次连接应通过曲线上三个点，并注意每画一段线，都要比曲线板边与曲线贴合的部分稍短一些，这样才能使所画的曲线光滑地过渡。

下图：a)为被绘曲线，b)为描绘前几个点的曲线，c)为描绘中间几个点的曲线。

六、铅笔应选用高级绘图铅笔，其铅芯硬度由代号H和B来确定，6H最硬，色最浅；6B最软，色最深，HB是中等硬度。

通常用H铅笔画底稿，如下图a)所示；用HB铅笔写字、画箭头以及加黑细实线，实线可用B铅笔加粗，如下图b)所示；如下图c)所示，砂纸板是用来磨铅笔用的。

机械图纸作为加工生产的依据，对于加工起着重要的指导作用。

在生产中，常见的机械制图，分为软件绘图与尺规绘图两种。

尺规绘图一般会使用到丁字尺、三角板、比例尺、分规、圆规、铅笔等等。

根据不同的绘图要求使用不同的工具，可以有效提高机械制图的准确度与效率。

那么，机械加工制图中常用的绘制工具。

1、图板图板在制图中主要是为了铺放纸张用的，为了固定纸张，避免产品移动而导致尺寸出现误差。

图板需要保持平整、光滑、干燥，平时使用图板的时候，要注意对图板的边做好保护，防止图板受潮。

2、丁字尺丁字尺主要的用途是为了绘制直线的，在使用的时候需要保持丁字尺的头部垂直，紧贴图板的工作边。

3、三角板三角板一般会有45度和60度两种，这两种角度进行配合可以画出15度，也可以用两个三角板绘制出垂直线和平行线。

4、比例尺比例尺用来做量取工具，它不可以用来划线。

在比例尺不同的侧面，有不同比例的刻度可以方便画出不同比例的直线。

5、绘图仪器（1）分规：这种工具是用来等分线段和在尺子上量取尺寸的工具，使用两个针尖要保持对齐。

（2）圆规：这种工作主要用来画圆或者圆弧，钢针分为支承尖与普通尖，画圆的时候应该用用支承尖，避免因为针尖插入图板过深。

圆规的铅芯用比画直线的铅芯要软，画圆时要匀速，并向运动方向稍微倾斜，以减少画圆阻力。

画小圆可以用弹簧圆规和点化规。

6、曲线板曲线板主要用来画非圆曲线的工具，它的轮廓线是由不同的曲率半径曲线组成。

在画图的时候，要先找出来曲线上的点，再徒手用铅笔将其连接起来。

为了让曲线保持光滑，最好每次有4个点与曲线吻合先画1到3，再画3到4，最后得出光滑的曲线。

7、钢直尺这里说的钢直尺，就是我们生活中常见的那种量度尺。

钢直尺作为普遍的测绘工具可以用在多个方面。

不过钢直尺的测量结果有一定的误差，因为它只可以精确都毫米，其刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大。

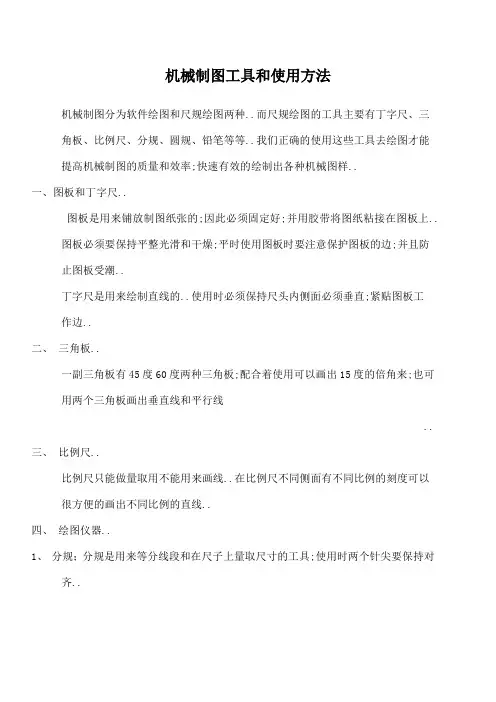

机械制图工具和使用方法机械制图分为软件绘图和尺规绘图两种..而尺规绘图的工具主要有丁字尺、三角板、比例尺、分规、圆规、铅笔等等..我们正确的使用这些工具去绘图才能提高机械制图的质量和效率;快速有效的绘制出各种机械图样..一、图板和丁字尺..图板是用来铺放制图纸张的;因此必须固定好;并用胶带将图纸粘接在图板上..图板必须要保持平整光滑和干燥;平时使用图板时要注意保护图板的边;并且防止图板受潮..丁字尺是用来绘制直线的..使用时必须保持尺头内侧面必须垂直;紧贴图板工作边..二、三角板..一副三角板有45度60度两种三角板;配合着使用可以画出15度的倍角来;也可用两个三角板画出垂直线和平行线..三、比例尺..比例尺只能做量取用不能用来画线..在比例尺不同侧面有不同比例的刻度可以很方便的画出不同比例的直线..四、绘图仪器..1、分规；分规是用来等分线段和在尺子上量取尺寸的工具;使用时两个针尖要保持对齐..2、圆规；圆规用来画圆或圆弧..钢针分为台阶状支撑尖和锥状普通尖;画圆时应当用台阶状的;以免针尖插入图板过深..圆规的铅芯应当用比画直线的铅芯软一号的..磨成矩形的用来画粗实线;锥状的用来画细实线..画圆时匀速前进并向运动方向稍微倾斜可以减少画圆阻力..画小圆的时候可用弹簧圆规和点化规;特大圆可以使用加长杆..五、曲线板..曲线板是用来画非圆曲线的工具;它的轮廓线是由多段不同曲率半径的曲线组成..画图时;先找出曲线上的若干点;再徒手用铅笔轻轻地把各点连起来..为使曲线光滑;最好每次有4个点与曲线吻合先画1到3之间再画3到4之间直至画出光滑的曲线..六、铅笔..铅笔软硬用B和H表示..B前数字越大表示越软;H则相反..一般要多准备几种铅笔;画粗实线用B或2B;画细线或写字用H或HB..用于画粗实线的铅笔应该磨成矩形;而其他的一般磨成锥型即可..画线时应该使铅笔前后方向与直纸面垂直;保持与前进方向30度左右的角度;铅芯紧靠尺边;用力均匀;速度适中..有一定经验后可以很轻松的画出粗细一致颜色深浅一致的直线;因此需要我们多加练习..七、钢直尺..不仅在机械行业上;在很多行业中都涉及到长度的测量;直尺就是很常见的测量工具;其中钢直尺就是使用非常普遍的测绘工具;但小编发现;在生活中其实我们在使用钢直尺上有很多的误区;或许不会导致大的误差但那样的做法毕竟不是很专业..因此小编发表本文引导大家从简单做起;从小事做起;培养良好的职业习惯..钢直尺是最简单的长度量具;它的长度有150;300;500和1000 mm四种规格..图1-1是常用的150 mm钢直尺..图1-1 150 mm钢直尺钢直尺用于测量零件的长度尺寸图1-2;它的测量结果不太准确..这是由于钢直尺的刻线间距为1mm;而刻线本身的宽度就有0.1～0.2mm;所以测量时读数误差比较大;只能读出毫米数;即它的最小读数值为1mm;比1mm小的数值;只能估计而得..abc d e f图1-2 钢直尺的使用方法a量长度 b量螺距 c量宽度 d量内孔 e量深度 f划线如果用钢直尺直接去测量零件的直径尺寸轴径或孔径;则测量精度更差..其原因是：除了钢直尺本身的读数误差比较大以外;还由于钢直尺无法正好放在零件直径的正确位置..所以;零件直径尺寸的测量;也可以利用钢直尺和内外卡钳配合起来进行..。

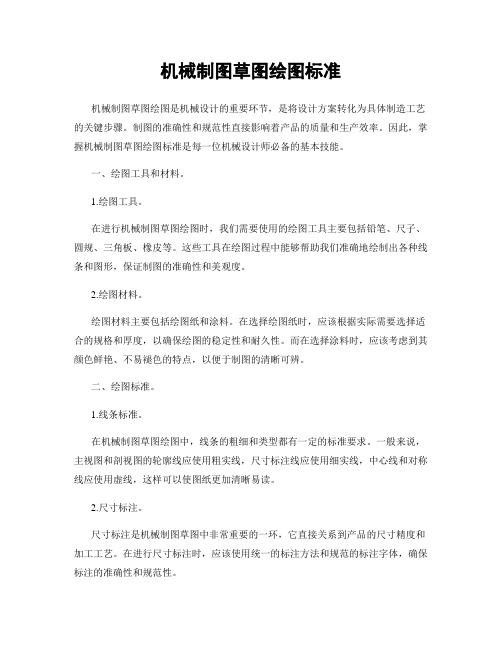

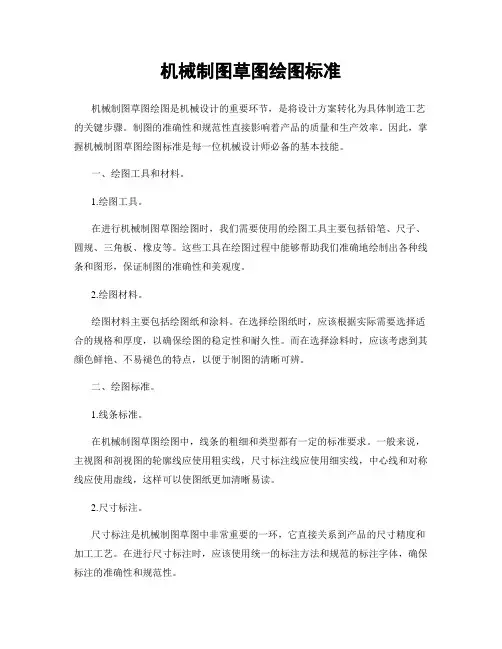

机械制图草图绘图标准机械制图草图绘图是机械设计的重要环节，是将设计方案转化为具体制造工艺的关键步骤。

制图的准确性和规范性直接影响着产品的质量和生产效率。

因此，掌握机械制图草图绘图标准是每一位机械设计师必备的基本技能。

一、绘图工具和材料。

1.绘图工具。

在进行机械制图草图绘图时，我们需要使用的绘图工具主要包括铅笔、尺子、圆规、三角板、橡皮等。

这些工具在绘图过程中能够帮助我们准确地绘制出各种线条和图形，保证制图的准确性和美观度。

2.绘图材料。

绘图材料主要包括绘图纸和涂料。

在选择绘图纸时，应该根据实际需要选择适合的规格和厚度，以确保绘图的稳定性和耐久性。

而在选择涂料时，应该考虑到其颜色鲜艳、不易褪色的特点，以便于制图的清晰可辨。

二、绘图标准。

1.线条标准。

在机械制图草图绘图中，线条的粗细和类型都有一定的标准要求。

一般来说，主视图和剖视图的轮廓线应使用粗实线，尺寸标注线应使用细实线，中心线和对称线应使用虚线，这样可以使图纸更加清晰易读。

2.尺寸标注。

尺寸标注是机械制图草图中非常重要的一环，它直接关系到产品的尺寸精度和加工工艺。

在进行尺寸标注时，应该使用统一的标注方法和规范的标注字体，确保标注的准确性和规范性。

3.图形比例。

在绘制机械制图草图时，应该严格按照比例进行绘制，保证图纸上的图形与实物的尺寸比例一致。

这样可以有效地避免因比例失真而导致的误差和问题。

4.注明图名和编号。

每张机械制图草图都应该注明图名和编号，以便于查找和识别。

图名应该简洁明了，能够准确反映图纸的内容，编号应该按照一定的规律进行编排，便于管理和归档。

5.绘图规范。

在进行机械制图草图绘图时，应该严格遵守相关的绘图规范和标准，确保图纸的准确性和规范性。

这样可以避免因为绘图不规范而导致的不必要的问题和纠纷。

三、绘图流程。

1.理清设计思路。

在进行机械制图草图绘图之前，首先要理清设计思路，明确产品的整体结构和各个零部件之间的关系。

只有理清了设计思路，才能够有针对性地进行绘图工作。

常用机械制图手工绘图工具及使用技巧标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII常用机械制图手工绘图工具及使用技巧熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。

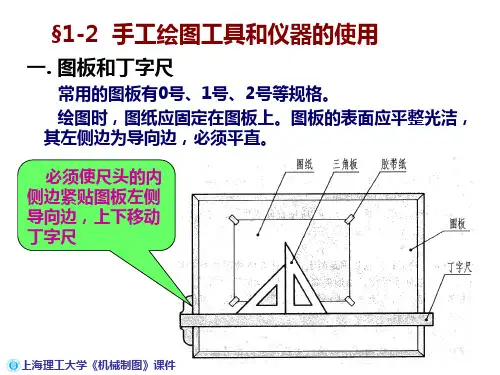

—、常用绘图工具（1）（图板）画图时，需将图纸平铺在图纸上，所以，图板的表面必须平整、光洁、且富有弹性。

图板的左侧边称为导边，必须平直。

常用的图板规格有0号、1号和二号三种。

（2）丁字尺丁字尺主要用于画水平线，它由尺头和尺身组成。

尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。

使用时，用左手扶住尺头，将尺头的内侧边紧贴图板的导边，上下移动丁字尺，自左向右可画出一系列不同位置的水平线，如图1 – 18a所示。

（3）三角板三角板有45°- 90°角和30°- 60°- 90°角的各一块。

将一块三角板与丁字尺配合使用，自下而上可画出一系列不同位置的直线，如图1-18b所示；还可画与水平线成特殊角度如30°、45°、60°的倾斜线，如图1-18c所示将两快三角板与丁字尺配合使用，可画出与水平线成15°、75°的倾斜线，如图2所示。

两块三角板互相配合使用，可任画已知直线的水平线或垂直线，如图3所示。

图1 用丁字尺和三角板画线图2 画15度 75度斜线图3 画已知直线平行线和垂直线二、分规、比例尺(1) 分规分规是用来量取尺寸、截取线段、等分线段的工具。

分规的两腿端部有钢针，当两腿合龙时，两针尖应重合于一点，如图4所示。

图5所示为用分规在比例尺上量取尺寸（图5a），然后在线上连续截取等长线段（图5b）的方法若欲将图5c所示的AB线段四等分，可先任凭自测估计，将分规的两针尖开到约为AB/4进行试分，如有剩余（或不足）时，再将针尖间的距离张大（或缩小）e/4，e 为剩余或不足量，再进行试分，直到满意为止。

制图的基本知识和技能第一节常用的绘图工具用品及其用法要提高手工绘图的质量和速度，必须正确熟练地使用各种绘图工具和用品。

本节主要介绍常用的手工绘图工具、用品及其用法。

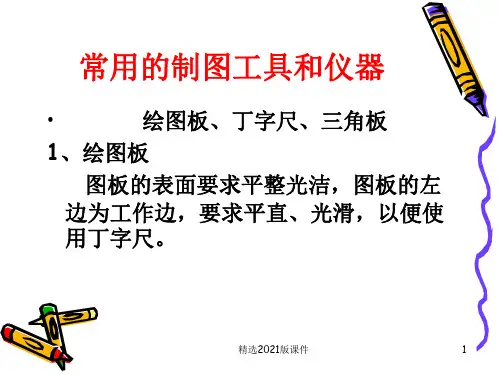

一、图板图板是用来铺放、固定图纸并进行绘图的（图1-1）。

板面要平整、光滑，左侧为工作边（又叫导边），必须光滑、平直。

使用时，要注板面和工作边完好不受损，防止受潮和受热。

二、丁字尺丁字尺由尺头和尺身两部分构成，如图1-1所示，它主要用来画水平线。

使用时，左手扶住尺头，并使尺头工作边紧靠图板工作边，上下移动到画线位置(图1-2a)，然后将左手移到画线部位压住尺身，右手握笔，沿丁字尺工作边自左向右画水平线(图1-2b)。

禁止直接用丁字尺画铅垂线，也不能用尺身下缘画水平线。

用完要将丁字尺挂起，以免变形、跌坏或踩断。

三、三角板三角板与丁字尺配合，可以画水平线的垂直线，如图1-3所示。

画线时，三角板的一直角边靠紧丁字尺尺身工作边，另一直角边置于左侧，左右移动三角板至画线位置，左手按住丁字尺和三角板，右手握笔，自下而上沿三角板左边画垂直线。

三角板与丁字尺或直尺配合使用，可画与水平线成15。

倍数角的斜线，如图1-4所示。

两块三角板配合，还可以画任意已知直线的平行线或垂直线，如图1-5所示。

四、圆规圆规用来画圆和圆弧。

它的一条腿上装有钢针，另一条腿上可换装三种插脚和接长杆，其构造和附件如图1-6所示。

画圆前，应将插脚上的铅芯削好，将钢针有台肩的一端朝下，并使台肩面与铅芯尖端平齐，如图1-7所示。

画圆时，应将钢针尖对准圆心(可借助左手食指)，并扎入图板，右手捏住圆规头部手柄，按顺时针方向画圆，并向前进方向稍微倾斜，画小圆时，圆规两脚应向里弯曲(图1-8a);画较大圆时，应调整钢针与铅芯插脚，保持与纸面垂直(图1-8b);画大圆时，应接上接长杆(图1-8c)。

五、分规分规用来量取尺寸和截取、等分线段。

当两腿并拢时，两针尖应会合于一点。

分规的开合，用一只手控制(图1-9a)，若截取若干等长线段时，应以分规的两腿针尖交替作为旋转申心，沿给出的直线连续截取(图1-9b)。
