砌筑工程—砖墙工程量计算之一-课件PPT

格式：ppt
大小：2.36 MB
文档页数：6

下载文档原格式

砌筑工程工程量的计算-PPT

2 砌块墙（填充墙）
砌块墙主要包括空心砌块墙、硅酸盐砌块墙和加气混凝土砌块墙，工程量按图示尺寸以立方米(m3)计算，扣除门窗洞口面积和每个面积在 0.3m2以上的孔洞所占的体积，以及嵌入砌体的柱、梁(包括过梁、圈梁、挑梁)所占的体积，需要镶嵌的标准砖已包括在定额内，不再另计。
3 空斗墙
门窗洞口面积及墙体埋件体积的计算分别见表。
门窗尺寸及墙体埋件尺寸
门窗名称 M1 M2 C1
C2
门窗尺寸 mm
（宽×高）
1800×2400 1个
1000×2400 3个
1800×1800 4个
2100×1800 1个
构件名称
构造柱
圈梁
外墙内墙
钢筋混凝土过梁
构件尺寸或体积
0.18m3/根×4 =0.72 m3
5 零星砌体
其他砖砌体适用于砖砌锅台和灶台(不扣除其孔洞)、砖砌台阶，厕所蹲台、水槽腿、垃圾箱、台阶挡墙或梯带、花台、花池、窗台虎头砖、钢筋砖过梁、架空隔热板下砌筑的砖墩及毛石墙的门窗立边、窗台虎头砖等实砌砌体等，以m3按实砌体积计算。
零星砌体示意图
零星砌体示意图
6 零星砌体
砖平碹又称砖平拱，是指在门窗洞口顶部，用竖砖和侧砖，以洞口中心为基础，两边对称向中间斜砌的一种平拱。按图示尺寸以m3计算。
如设计无规定时，砖平碹按门窗洞口宽度两端共加 100mm，乘以高度（门窗洞口宽小于1500mm时，高度为240mm，大于1500mm时，高度为365mm）计算
6 零星砌体
平砌砖过梁又称钢筋砖过梁，是指在门窗洞口顶部的砖墙内，在适当部位加适量钢筋，以砂浆包裹，凝固后作为洞口的一种过梁。
（四）其他砌体的计算规则

建筑工程砌筑工程工程量计算.pptx

C1
C1
C1
110
380
QL
180
GL
M-2
M-1
C1
C1
C1
图3—19
0.000
M-2
M-2
M-1
C1
C1
C1
C1
C1
C1
M-2
110
380
QL
180
GL
0.000
解：①外墙工程量＝[(6.00＋3.60＋6.00＋3.60＋ 8.00)×(0.90＋1.50＋0.18＋0.38)－1.50×1.50×6－ 1.00×2.40－0.90×2.4]×0.24－0.24×0.18×2.00×6－ 0.24×0.18×1.50－0.24×0.18×1.4＝[80.51－13.5－2.4 －2.16]×0.24－0.52－0.06－0.04＝14.37ｍ3
[例7-2]某传达室，如图所示，砖墙体用Ｍ2.5混合砂浆砌筑，Ｍ1为1000 ｍｍ×2400ｍｍ，Ｍ2为900ｍｍ×2400ｍｍ，C1为1500ｍｍ×1500ｍｍ，门窗上部均设过梁，断面为240ｍｍ×180ｍｍ，长度按门窗洞口宽度每边增加250ｍｍ；外墙均设圈梁(内墙不设)，断面为240ｍｍ×240ｍｍ，计算墙体工程量。
基础
墙身设计室外地坪
基础
（二）围墙以设计室外地坪为界，室外地坪以下为基础以上为墙身。如图7—2所示。
（三）室内柱以设计室内地坪为界，以下为柱基础，以上为柱。室外柱以设计室外地坪为界，以下为柱基础，以上为柱。
墙身
墙身
设计室内地坪
设计室外地坪
基础室内柱
基础室外柱
（四）挡土墙与基础的划分以挡土墙设计地坪标高低的一侧为界，以下为基础，以上为墙身。

《砌筑工程量计算》课件

04
砌筑工程量计算中的常见问题及解决方案
问题一：如何准确计算砌筑工程量？
在此添加您的文本17字
掌握计算规则
在此添加您的文本16字
利用专业的工程量计算软件，如广联达、鲁班等，可以大大提高计算的准确性和效率。
在此添加您的文本16字
了解并掌握砌筑工程量的计算规则是关键，包括墙体的厚度、高度、门窗洞口尺寸等，确保按照规范进行计算。
砌筑工程量计算基础知识
砌筑工程量计算的定义
砌筑工程量计算是指根据设计图纸、工程量计算规则和相关标准，对砌筑工程所需的各种材料、人工和机械进行数量统计和计算的过程。
砌筑工程量计算是编制施工图预算、招投标报价、施工组织设计和工程结算等工作的基础，是合理控制工程成本、优化资源配置的重要依据。
03
砌筑工程量计算实例
实例一：砖墙的砌筑工程量计算
总结词
砖墙是常见的墙体材料，其砌筑工程量计算需要考虑墙体的厚度、高度和长度等因素。
详细描述
砖墙的砌筑工程量计算公式为：墙体积 = 墙面积 × 墙厚度。其中，墙面积 = 墙长度 × 墙高度。在计算时，需要注意扣除门窗洞口所占的体积，并考虑墙体的构造尺寸。
实例二：石墙的砌筑工程量计算
总结词
石墙的砌筑工程量计算与砖墙类似，但需要考虑石材的特性和砌筑方式。
详细描述
石墙的砌筑工程量计算公式与砖墙类似，但需要考虑石材的比重、砌筑方式（干砌或湿砌）等因素。在计算时，需要特别注意石材的损耗率，并根据实际情况进行调整。
实例三：混凝土墙的砌筑工程量计算
总结词
利用自动化工具进行工程量计算，如使用Python、Excel等工具编写脚本或公式，实现自动化计算。
05

砌筑工程工程量计算规则PPT课件

内试墙计净算长其线砖长基：础工L内程=量。6.
石洞砌口体尺（寸编（号宽：×高01）04（0m3）m）
续表
大放脚增加断面示意图
折加高度示意图
设计室外地坪
设计室内地面
设计室外地坪
设计室内地面
基础墙厚
大放脚增加断面
折加高度
标准砖大放脚折加高度和增加断面面积
放
脚层
1／2砖
数等高不等高
1 0.137 0.137
1.378 1.083 0.906 0.712 0.672 0.580 0.3308 0.2599
1.838 1.444 1.208 0.949 0.900 0.707 0.441 0.3465
2.363 1.838 1.553 1.208 1.157 0.900 0.567 0.4411
【例1】某房屋平面及基础剖面如图所示。内、外墙基础上均设圈梁，体积为1.96m3。试计算其砖基础工程量。
室外地坪
室内地坪
材料分界线距室内地面 ≤±300m：材料为界
材料分界线距室内地面
砖基础工程量中应增加或扣除内容砖基础T形接头示意图使用不同材料时基础与墙身的分界线
＞±300m：室内地坪为界
石砌体（编号：010403）
续表
【例3】如下图所示为某单层房屋平面图及墙体大样图，外墙为一砖半墙，内墙为一砖墙，内外墙均采用M5混合砂浆砌筑，墙体内埋
件及门窗洞口尺寸见下表，顶棚抹灰厚10mm。
1．砌筑工程工程量清单项目设置及工程量计算规则
V=框架间净空面积×墙厚度－嵌入墙之间的洞口、埋件所占体积
使用同种材料时基础与墙身的分界线
有框架梁时算至梁底面；
2砖

砌筑工程量计算(1)

砌筑工程量计算(1)
(5)计算墙体工作量应增加和不增加的内容
部
应增加Βιβλιοθήκη 位不增加砖垛、三皮砖以上的挑檐和砖砌腰线
（嵌入墙体的加固钢筋另列项目计算）
突出墙面的窗台虎头砖、压顶线、山墙泛水、烟囱根、门窗套、三皮砖以内的腰线和挑檐
砌筑工程量计算(1)
砌筑工程量计算(1)
3、其他执行清、混水砖墙综合基价的墙体
砌筑工程量计算(1)
2）一般换算规定定额中砖的规格，是按标准砖编制的。标
准砖规格为240mm×115mm×53mm（长×宽 ×高）。规格不同时，可以换算。双面清水墙，按单面清水墙相应定额子目，人工乘以系数1.05。砌筑砂浆的种类和强度等级，与设计不同时，可以换算。砖砌弧形墙，按相应墙体企业定额子目，人工乘以系数1.2。
砌筑工程量计算(1)
• 砖砌围墙工程量，按围墙高度乘以长度以 “m2”计算。围墙高度为自设计室外地坪至墙顶的距离。不扣除0.3m2以内孔洞所占面积，空花墙部分所占面积应予以扣除。
• 当砌筑砂浆的种类、强度等级，综合基价与设计要求不同时，可以换算。
砌筑工程量计算(1)
十、贴砖墙
• 综合基价中，贴砖墙按其厚度分为1/4砖和 1/2砖两个综合基价子目。
砌筑工程量计算(1)
砌筑工程量计算(1)
砌筑工程量计算(1)
内墙：位于屋架下弦者，其高度算至屋架下弦底，如图4-14；无屋架者，算至天棚底再加 100mm，如图4-15所示；有钢筋混凝土楼板隔层者，算至钢筋混凝土楼板顶；有框架梁时算至梁底。若同一墙上板高不同时，可按平均高度计算。
女儿墙：从屋面板上表面算至女儿墙顶面（如有混凝土压顶时算至压顶下表面）。

砌筑工程1

14
4.5.1 一般计算规则
15
16
一般计算规则
（2）空花墙应按空花墙计算规则计算工程量。空花部分按镂空部分外形体积计算，不扣除空洞部分体积,其中实体部分以m3另行计算。
17
18
一般计算规则
（3）空斗墙按外形尺寸以m3计算。（4）填充墙按设计图示尺寸以填充墙外形体积计算，其中实砌部分已包括在定额内，不另计算，应扣除门窗洞口和梁（包括过梁、圈梁、挑梁）所占的体积。
（3）砖平拱过梁 M1：（1.0+0.1）×0.24×0.24×2=0.127m3 M2：（0.9+0.1）×0.24×0.24×2=0.115m3 C：（1.1+0.1）×0.24×0.24×2+（1.6+0.1）
×0.365×0.24 × 6+（1.8+0.1）×0.365×0.24 ×2 =1.365m3
一般计算规则

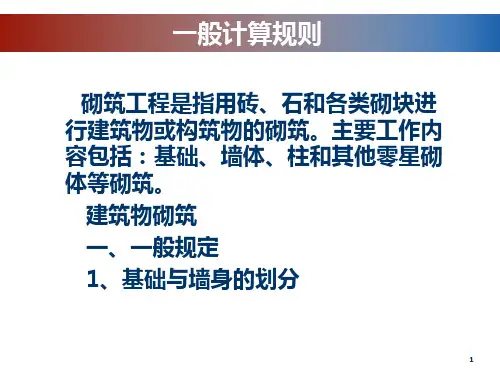

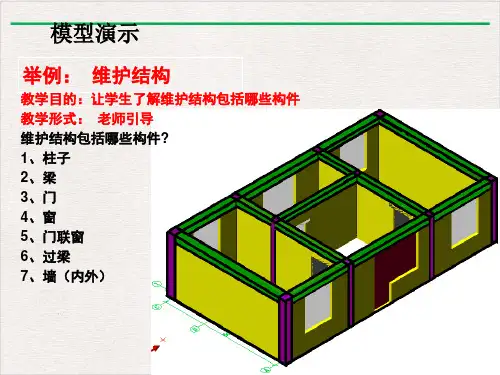

砌筑工程是指用砖、石和各类砌块进行建筑物或构筑物的砌筑。主要工作内容包括：基础、墙体、柱和其他零星砌体等砌筑。
建筑物砌筑一、一般规定 1、基础与墙身的划分
1
一般计算规则
❖——基础与墙身使用同一种材料时，以设计室内地面为界，以下为基础，以上为墙身。
❖——基础与墙身使用不同材料时，位于设计室内地面±300mm以内时，以不同材料为分界线；超过±300mm时，以设计室内地面为分界线。
53
3、砖墙总体积V （四）砖柱工程量 1、砖柱基础V柱，查表得四层不等高砖
柱基础的折加高度为0.6140m 2、砖柱柱身工程量V柱身合计：砖基础：
砖柱基础：砖墙：砖柱柱身：
54
项目
外墙
基础
墙身

《砌筑工程》PPT课件_OK

• 用经纬仪或线锤引，同时要校核轴线
• 尺寸。2021/7/26
22
• 3. 摆砖样按选定的组砌方法，在墙基顶面放线位置试摆砖样（生摆，即不铺灰），尽量使门窗垛符合砖的模数，偏差小时可通过竖缝调整，以减小斩砖数量，并保证砖及砖缝排列整齐、均匀，以提高砌砖效率。摆砖样在清水墙砌筑中尤为重要。
•
图7-5 门式钢管脚手架
•
a)基本单元；
b)门式外脚手架
•
1—门式框架；2—剪刀撑；3—水平梁架；4—螺旋基脚；
•
5—连接器；6—梯子；7—栏杆；8—脚手板
2021/7/26

16
§3.2 里脚手架
• 里脚手架 • 里脚手架搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面， • 进行新的一层墙体砌筑。里脚手架也用于室内装饰施工。 • 里脚手架装拆较频繁，要求轻便灵活，装拆方便。通常将其做成工具式的，结 • 构形式有折叠式、支柱式和门架式。 • 图7-11所示为角钢折叠式里脚手架，其架设间距，砌墙时不超过2m，粉刷时不 • 超过2.5m。根据施工层高，沿高度可以搭设两步脚手，第一步高约1m，第二步 • 高约1.65m。
• 4. 连墙件
• 连墙件将立杆与主体结构连接在一起，可用钢管、型钢或粗钢筋等。
• 5. 底座
• 底座一般采用厚8mm，边长150~200mm的钢板作底板，上焊150mm高的钢管。底座形式有内插式和外套式两种。
•
图7-3 扣件钢管架底座
•
a)内插式底座；
b)外套式底座
•
1—承插钢管；2—钢板底座
2021/7/26
中型砌块（块高380mm—940mm ）
2021/7/26

砌筑工程工程量计算PPT课件

第8讲砌筑工程计量

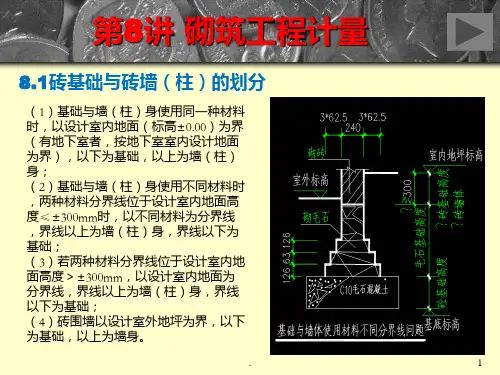

8.1砖基础与砖墙（柱）的划分
（1）基础与墙（柱）身使用同一种材料时，以设计室内地面（标高±0.00）为界（有地下室者，按地下室室内设计地面为界），以下为基础，以上为墙（柱）身；（2）基础与墙（柱）身使用不同材料时，两种材料分界线位于设计室内地面高度≤±300mm时，以不同材料为分界线，界线以上为墙（柱）身，界线以下为基础；（3）若两种材料分界线位于设计室内地面高度＞±300mm，以设计室内地面为分界线，界线以上为墙（柱）身，界线以下为基础；（4）砖围墙以设计室外地坪为界，以下为基础，以上为墙身。
.
1
第8讲砌筑工程计量
8.2砌体计算厚度的确定
标准砖以240 mm×115mm×53mm为准，其砌体计算厚度按下表规定
砖数（厚度） 1/4 1/2 3/4 1 1.5 2 2.5 3
计算厚度（mm） 53 115 180 240 365 490 615 740
使用非标准砖时，其砌体厚度应按砖实际规格和设计厚度计算。
.
15
8.5 砌筑工程计量示例
• 砖基础工程
【例】某建筑物基础平面图、剖面图如右图所示，已知该条形基础是M5水泥砂浆砌筑混凝土实心砖，基础防潮层做法为1：2防水砂浆掺5%防水粉，垫层为C10混凝土，试编制该砖基础工程的工程量
刘富. 勤
16 16
• 砖基础工程
解：（1）计算砖基础工程量外墙条形基础长度：轴线不居中，需调整，调整值为：(0.512－0.388）÷2=0.062 L中=(12.3＋5.1＋0.062×4)×2=35.3（m）内墙条形基础长度： L内=(5.1－0.24)×2=9.72（m）基础断面面积A = b（H+h）其中折加高h查表8.3知分别为0.129m和0.394m 砖基础体积V砖基础=0.365×(1＋0.129) ×35.3＋0.24×(1+0.394) ×9.72

砌筑工程定额计算方法课件PPT

室外地坪
室内地坪
±300mm
材料分界线距室内地面≤±300mm：材料为界
材料分界线距室内地面＞±300mm：室内地坪为界
注：砖、石围墙,以设计室外地坪为界线,以下为基础，以上为墙身
2.工程量计算方法
V墙体=墙体长度×墙体高度×墙体厚度
长度
高度
1）砖基础计算规则
按设计图示尺寸以体积m3计算。加气砼墙、硅酸盐砌块墙、水泥煤渣空心墙等，按设计图示尺寸以体积m3计算，按设计规定需要镶嵌砖砌体部分，已包含在定额内，
平均高度= H1 ＋
H2 2
5）砖砌围墙
•计算规则——以设计长度乘以高度按m3计算;
按实砌体积以m3计算，（不分柱身和柱基）柱基础套用相应基础项目。砌体钢筋加固的工程量按设计图示尺寸以t计算，套用钢筋混凝土章节相应项目。
墙垛基础大放脚突出部分某房屋平面图如下，其层高为3.
按墙面垂直投影面积计算；
例1 根据下图基础施工图的尺寸，计算砖基础的长度（基础墙均为240厚）。
解：（1）外墙砖基础长（l中） l中=[（4.5+2.4+5.7）+（3.9+6.9+6.3）]×2 =（12.6+17.1）×2 = 59.40 m （2）内墙砖基础净长（l内）
应扣除：嵌入基础内的钢筋砼柱和地圈梁的体积
L内 L中
不另行计算：墙角、内外墙交接处，门窗洞口立边，窗台砖及屋檐处的实砌部分已包括在定额内，不扣除：每一孔洞横截面在0. 墙垛基础大放脚突出部分也不增加。墙体高度外墙：取至屋面板板底
= 36. 增加：凸出墙面的砖垛并入墙体体积内；按实砌体积以m3计算，（不分柱身和柱基）柱基础套用相应基础项目。应扣除：门窗洞口、过人洞、空圈、嵌入墙身的钢筋砼柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖气槽、消火栓所占体积。不增加：孔洞内抹灰的工程量无压顶者，算至围墙顶面；解已知：d=0. 出檐宽度超过600mm时，应按实砌高度计算 ① 平屋面应算至钢筋砼板面图4. （b）厕所蹲台、水槽脚、煤箱、暗沟、台阶挡墙或梯带、花台、花池及支撑地楞的砖墩，房上烟囱及毛石墙的门窗立边、窗台虎头砖等按实砌体积，以m3计算，套用零星砌体项目（A3-124 三类地区2530. 12）垃圾道、烟道、通风道、附墙烟囱 4m，基础长l=25. 计算规则——以设计长度乘以高度按m3计算; 无压顶者，算至围墙顶面；框架间的砌体，以框架梁柱间的净空面积乘以厚度计算。 ① 有框架梁时算至梁底面；

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

11
1、墙长
▪ 外墙长度按外墙中心线计算，内墙长度按内墙净长计算。墙长计算方法如下：
▪ 1.1 墙长在转角处的计算 ▪ 墙体在900 转角时，用中轴线尺寸计算墙长。 ▪ 1.2 T形接头的墙体计算 ▪ 当墙长处于T形接头时，T形上部水平墙位通算完长度后，垂
直部分的墙只能从墙内边算净长。 ▪ 1.3 十字形接头的墙长计算 ▪ 当墙体处于十字形接头时，计算方法基本同T性接头，因此
4
5
6
7
8
9
10
三、砖墙工程量计算公式
▪ 砌筑砖墙工程量按墙长乘以墙高乘以墙厚度以m3计算。
▪ 计算公式为： ▪ V砖墙=（L×h－∑门窗等洞口面积）×d±∑△V ▪ V砖墙―砌筑砖墙工程量m3 ▪ L―墙长m ▪ h－墙高 ▪ d－墙厚 ▪ ∑△V―应扣除（加入）部分的折算体积之和m3
十字形接头处分段的二道墙也应算净长度。
12
13
2、墙高
▪ 如墙身与基础砌体材料相同，外墙墙身以设计室内地坪为计算起点，内墙首层以室内地坪为起点，二层及二层以上以楼板面为起点。外墙、内墙、山墙墙身的高度按以下计算规则确定：
14
3 、砖基础与砖墙（身）划分同种材料：设计室内地坪为界（有地下室按地下室室内设计地坪）
度计算
16
墙身高度的规定
17
外墙高度-平屋面
▪ 有挑檐算至钢筋混凝土板底 ▪ 2.1.2.2有女儿墙无檐口算至屋面板顶面
18
19
2.2 内墙
▪ 2.2.1位于屋架下弦者算至屋架下弦底。 ▪ 2.2.2无屋架天棚者算至天棚底另加100mm ▪ 2.2.3有钢筋混凝土楼板隔层者算至楼板顶面。 ▪ 2.2.4有框架梁的算至梁底面
20
21
22
23
2.3山墙
▪ 内外山墙按平均高度计算
24
25
刚才的发言，如有不当之处请多指
正。谢谢大家！
26
二、砌筑工程量的计算规则
▪ 实心砖墙的计算规则：按设计图示尺寸以体积计算。扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋混凝土柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖气槽、消火栓所占的体积。不扣除梁头、板头、垫木、木楞头、木砖、门窗走头、砖墙内加固钢筋、木筋、铁件、钢管及单个面积0.3m2以下的空洞。凸出墙面的腰线、挑檐、压顶、窗台线、虎头砖、门窗套的体积不增加。凸出墙面的砖垛并入墙体计算。
砌筑工程—砖墙工程量计算
授课老师：陈建容
1
基本概念
▪ 1、烧结普通砖的标准尺寸： 240mm×115mm×53mm；
▪ 2、砖的强度等级：取10块砖的试样进行抗压强度试验，根据抗压强度平均值和强度标准值来划分为5个等级：MU30、MU25、MU20、 MU15、MU10。
▪ 3、墙的厚度
2
3
位于设计室内地坪±300mm以内界
15
2.1 外墙-坡屋面
▪ 1、无檐口天棚者算至屋面底板 ▪ 2、有屋架室内外均有天棚者算至屋架下弦底
面另加200mm ▪ 3、有屋架无天棚者算至屋架下弦底面另加
300mm ▪ 4、无天棚且出檐宽度超出600mm按实砌高
