(完整版)建筑结构实验作业

建筑结构试验09级实验指导书说明一、试验报告必须用墨水笔工整书写，原始记录不得涂改，每个学生必须按时独立完成试验报告，(包括预习思考题及试验作业题)。

二、严格遵守实验室规则：1．做好试验课前的预习。

2不得动用与本次实验无关的仪器设备。

3试验完毕，清理整理所用仪器设备及环境卫生，填好实验使用登记本，并交给任课老师后方可离开实验室。

4如有仪器设备损坏，按学校有关规定处理。

三、实验指导书所列试验方法均以现行国标和规范为依据。

编者：陈高2012年5月目录实验一等强度梁实验 (1)一、实验目的： (1)二、实验原理 (1)三、实验步骤 (2)四、实验记录 (3)实验二纯弯梁实验 (4)一、实验目的 (4)二、实验原理 (4)三、实验步骤 (5)四、实验结果 (6)五、实验记录表格 (7)实验三同心拉杆实验 (8)一、实验目的 (8)二、实验原理 (8)三、实验步骤 (9)四、实验记录表格 (9)实验四：偏心拉杆实验 (10)一、实验目的 (10)二、实验原理 (10)三、实验步骤 (12)四、实验结果处理 (12)实验五典型桁架结构静载实验 (14)一、实验目的 (14)二、实验原理 (14)三、实验操作步骤简介 (15)四、实验记录 (16)实验六混凝土无损检测实验 (18)一、实验目的 (18)二、实验仪器 (18)三、试验方法及步骤 (18)四、实验报告 (18)五、思考题 (18)实验一 等强度梁实验一、实验目的：1、学习应用应变片组桥，检测应力的方法2、验证变截面等强度实验3、掌握用等强度梁标定灵敏度的方法4、学习静态电阻应变仪的使用方法 二、实验原理1、电阻应变测量原理电阻应变测试方法是用电阻应变片测定构件的表面应变，再根据应变—应力关系（即电阻-应变效应）确定构件表面应力状态的一种实验应力分析方法。

这种方法是以粘贴在被测构件表面上的电阻应变片作为传感元件，当构件变形时，电阻应变片的电阻值将发生相应的变化，利用电阻应变仪将此电阻值的变化测定出来，并换算成应变值或输出与此应变值成正比的电压（或电流）信号，由记录仪记录下来，就可得到所测定的应变或应力。

一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1。

建筑结构试验为了实现多波输入地震波的人工再现和模拟地面运动对结构作用的全过程，常采用由计算机控制的多维地震模拟( ） A.激振器 B 。

振动台 C 。

作动器D 。

千斤顶2.薄壳结构都有侧边构件，为了测量垂直和水平位移，需在侧边构件上布置（ ) A.应变计 B.速度计 C.挠度计D.温度计3。

混凝土结构性能检验中,进行构件裂缝宽度检验应该符合的条件是（ )A 。

][0S S αα≤ B. ][1.20cS S αα≤C 。

][0cr cr γγ≤D.][max 0ωω≤max S ,4。

在选择仪器的量程时，要求最大被测值宜在仪器满量程的( ) A 。

1／5—1／3 B 。

1／3—2／5 C.1／5—2／3D 。

2／5—2／35.沿台座纵向全长布置有槽轨，用于锚固加荷支架，加载点的位置可沿台座的纵向任意变动的台座称为（ ）A 。

地锚式试验台座B 。

槽式试验台座 C.箱式试验台座D 。

抗侧力试验台座6.为了求得柱与压杆纵向弯曲系数，试验时一般采用构造简单效果较好的（ ) A 。

刀口支座 B.固定端支座 C 。

固定铰支座D.转动支座7.局部性的结构试件尺寸比例一般为原型的( ）A.1／8—1B.1／2—1C.1／3-1D.1／4—18。

对象是实际结构(实物)或者是实际的结构构件的试验称为( ）A。

模型试验B。

缩尺试验C。

原型试验 D.足尺试验9。

在整体结构现场试验的荷载装置中，试验时作用在楼面和屋面的垂直荷载可采用（）A。

重力荷载模拟 B.冲击荷载模拟C。

机械荷载模拟D。

振动荷载模拟10。

结构试验中数据采集的仪器种类很多，其中利用机械进行传动、放大和指示的仪器称为( C ）A。

电测式仪器 B.复合式仪器C。

机械式仪器D。

伺服式仪器二、填空题(本大题共10小题，每小题1分,共10分）请在每小题的空格中填上正确答案。

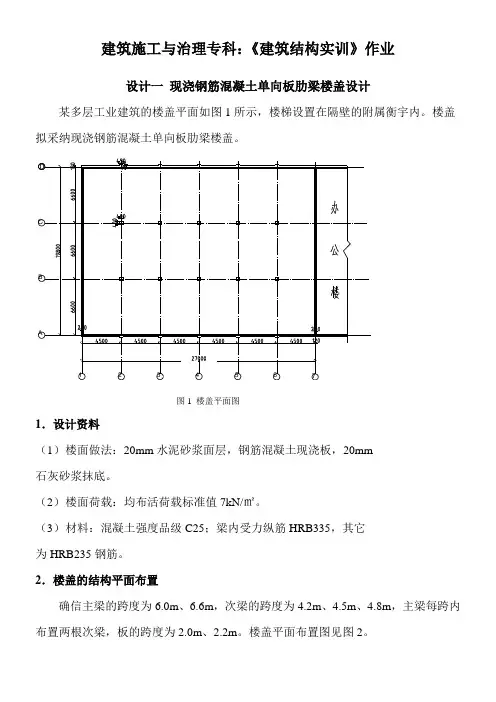

建筑施工与治理专科：《建筑结构实训》作业设计一现浇钢筋混凝土单向板肋梁楼盖设计某多层工业建筑的楼盖平面如图1所示，楼梯设置在隔壁的附属衡宇内。

楼盖拟采纳现浇钢筋混凝土单向板肋梁楼盖。

图1 楼盖平面图1．设计资料（1）楼面做法：20mm水泥砂浆面层，钢筋混凝土现浇板，20mm石灰砂浆抹底。

（2）楼面荷载：均布活荷载标准值7kN/㎡。

（3）材料：混凝土强度品级C25；梁内受力纵筋HRB335，其它为HRB235钢筋。

2．楼盖的结构平面布置确信主梁的跨度为6.0m、6.6m，次梁的跨度为4.2m、4.5m、4.8m，主梁每跨内布置两根次梁，板的跨度为2.0m、2.2m。

楼盖平面布置图见图2。

图2 楼盖结构平面布置图按高垮比条件，要求板厚h≥2200/40=55mm，对工业建筑的楼盖板，要求h≥80mm，取板厚h=80mm。

次梁截面高度应知足h=l/10~l/12=4500/18~4500/12=(250~375)mm。

考虑到楼面活荷载比较大，取h=400mm。

截面宽度取为b=200mm。

主梁的截面高度应知足h=l/15~l/10=6600/15~6600/10=(440~660)mm，取h＝600mm。

截面宽度取为b=250mm。

3．设计要求（1）板、次梁内力按塑性内力重散布计算。

（2）主梁内力按弹性理论计算。

（3）依照计算结果绘制板、次梁、主梁的配筋图（画在若干张A3图纸上）。

提示：参考讲义P13至24页的解答进程完本钱题，答案参照《单向板、双向板肋形楼盖设计》.pdf文件P60-80页。

注意：计算书部份（A4或16开纸打印）和图纸部份（A3图幅CAD画图并打印或手绘）别离装订成册。

（参考讲义P66页的要求）设计二现浇钢筋混凝土双向板肋形楼盖设计1．设计资料某多层工业厂房结构布置如下图所示，采纳钢筋混凝土内框架繁重，外墙370mm 砖砌繁重。

设计时，只考虑竖向荷载作用，要求完成钢筋混凝土整表现浇双向板楼盖的结构设计。

实验一电阻应变计、电阻应变仪、百分表和电测位移传感器的使用一实验目的与内容本实验的目的是：实验的主要内容和实施过程简述如下：二实验数据记录和整理实验概况表等强度梁几何尺寸表(mm) 表1-1半桥接法：应变测量表表1-3三实验结果的分析讨论1、等强度梁在P=30N作用时，对梁体受力情况进行分析，针对梁体的实测值与理论值的比较，写出实验结果。

等强度梁在P=30N作用时梁应力与挠度的实测值与理论值的比较表表1-62、根据表1-6，分析实测值与理论值产生误差的原因，并就不同测试仪器的实测值与理论值分别进行分析。

3、试从表1-3和表1-5的实验结果，计算等强度梁材料的弹性模量E和泊松比ν。

K，填4、若将等强度梁上的应变片按下图a和b所示进行接线，试分别计算桥臂系数n入表1-7，并与指导书图1-3a和b作比较，对电桥桥臂特性写出结论，并就主要优缺应变测量不同接法的特性表表1-75、结合本实验，试比较机测法与电测法的主要优缺点。

（可用列表法进行比较）6、试述如何利用本实验装置，进行电阻应变计的灵敏系数测定。

实验二6m钢桁架结构静力试验一实验目的与内容本实验的目的是：实验的主要内容和实施过程简述如下：二实验数据记录和整理6m桁架几何尺寸表(mm)1、桁架下弦节点挠度整理1）比较桁架在P = 30.0kN作用时，下弦各节点挠度的测量值与理论值，填入表2-4。

注：计算上述测量值时，必须考虑支座位移影响的修正。

2）绘制桁架下弦各节点挠度的测量值与理论值的荷载——变形曲线（必须考虑支座位移影响的修正）图2-1 桁架下弦各节点挠度D2、D3、D4、D5的测量值与理论值的荷载—变形曲线3）绘制桁架下弦各节点在各级荷载下的挠度曲线（测量值与理论值比较）（必须考虑支座位移影响的修正）图2-2 桁架下弦各节点挠度D2、D3、D4、D5在各级荷载下的挠度曲线（测量值与理论值比较）2、桁架上弦杆转角A1（″）的整理1）比较桁架在P = 30.0kN作用时，桁架上弦杆转角的测量值与理论值，填入表2-5。

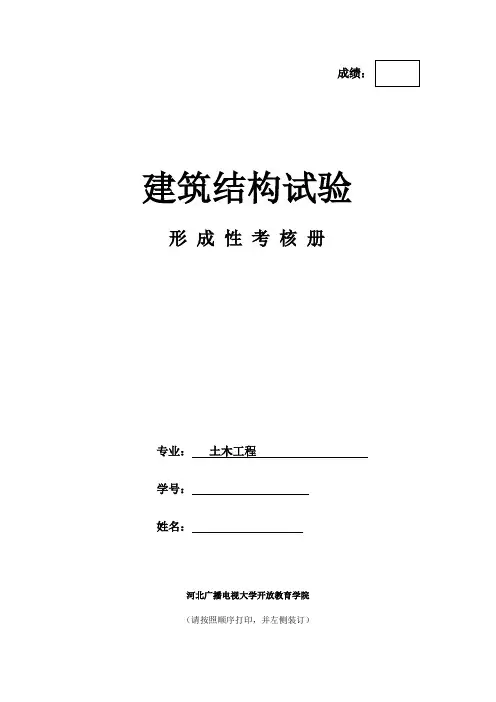

成绩：建筑结构试验形成性考核册专业：土木工程学号：姓名：河北广播电视大学开放教育学院（请按照顺序打印，并左侧装订）建筑结构试验作业1说明：本次形成性考核是针对教材第一章和第二章的内容编写的。

一、选择题（每小题2分，共30分）1．关于建筑结构模型试验的优点，如下表述中，（D ）项是不对的。

A．模型结构的制作较真实结构复杂、且技术要求更高B．可以根据试验目的突出问题的主要因素，针对性强C．可以严格控制模型试验的主要参数，以避免外界因素干扰，保证试验数据的准确性D．模型试验仅能够表达真实结构的指定特征2．下列选项中，（ D ）项不属于科学研究性试验。

A．验证结构计算理论的假定B．为制订设计规范提供依据C．为发展和推广新结构、新材料与新工艺提供实践经验D．通过试验鉴定结构的施工3．按试验目的进行分类，可将结构试验分成（A ）。

A．生产检验性试验和科学研究性试验B．真型试验和模型试验C．短期荷载试验和长期荷载试验D．静力试验与动力试验4．下列各项，（ A ）项不属于生产检验性试验。

A．为发展和推广新结构、新材料与新工艺提供实践经验B．鉴定结构的设计和施工C．预制构件的性能检验D．服役结构的可靠性鉴定5．（C ）的最大优点是所有加载设备相对简单，荷载逐级施加，可以停下来仔细观测结构变形，给人们以最明晰的破坏概念。

A．真型试验 B. 模型试验 C .静力试验 D. 动力试验6．为了了解结构的动力特性及在动力荷载作用下的响应，一般要进行结构（D ）。

A．真型试验 B. 模型试验 C.静力试验 D. 动力试验7．（A ）的原理清晰，加载设备操作简单方便、安全可靠，能产生较大的荷载，而且荷载容易控制、准确、稳定，并能实现多点同步加载。

A．液压加载 B. 重物加载 C. 机械式加载 D. 气压加载8．下列各项中，（C ）项属于动荷加载方法。

A．气压加载法 B. 重物加载法 C. 激振器加载法 D. 机械式加载法9．电液伺服作动器和控制系统可以完成（D ）等。

一、实验名称建筑结构实验二、实验目的1. 理解建筑结构的基本组成和受力原理。

2. 掌握建筑结构实验的基本方法和步骤。

3. 培养动手操作能力和分析问题的能力。

三、实验时间2023年10月26日四、实验地点建筑实验室五、实验仪器1. 模型材料：木材、铁丝、砂纸等。

2. 测量工具：尺子、卷尺、电子秤等。

3. 其他工具：剪刀、钳子、螺丝刀等。

六、实验内容1. 模型制作：制作不同类型的建筑结构模型，如梁、板、柱等。

2. 受力实验：对模型进行加载实验，观察并记录受力情况。

3. 结构分析：分析实验数据，总结结构受力规律。

七、实验步骤1. 模型制作（1）根据设计图纸，选用合适的材料，制作梁、板、柱等模型。

（2）对模型进行加工，确保尺寸准确、表面光滑。

（3）组装模型，检查各部分连接是否牢固。

2. 受力实验（1）根据实验要求，确定加载点和加载方式。

（2）对模型进行加载，观察并记录受力情况。

（3）重复加载，记录不同加载下的受力数据。

3. 结构分析（1）分析实验数据，总结结构受力规律。

（2）根据受力规律，评估结构的安全性、稳定性和耐久性。

（3）提出改进措施，优化结构设计。

八、实验结果与分析1. 梁模型实验（1）实验数据：加载过程中，梁的最大挠度约为3mm，最大应力约为60MPa。

（2）分析：梁在受力过程中，主要承受弯矩和剪力，其挠度和应力与加载大小、材料性能等因素有关。

2. 板模型实验（1）实验数据：加载过程中，板的最大挠度约为5mm，最大应力约为80MPa。

（2）分析：板在受力过程中，主要承受弯矩和剪力，其挠度和应力与加载大小、材料性能等因素有关。

3. 柱模型实验（1）实验数据：加载过程中，柱的最大挠度约为2mm，最大应力约为100MPa。

（2）分析：柱在受力过程中，主要承受轴向压力，其挠度和应力与加载大小、材料性能等因素有关。

九、实验结论1. 通过本次实验，掌握了建筑结构实验的基本方法和步骤。

2. 了解了建筑结构的基本组成和受力原理，为今后的工程设计奠定了基础。

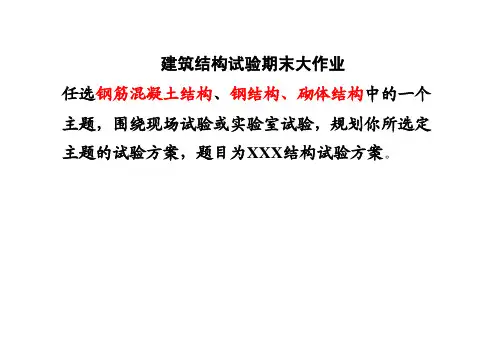

建筑结构试验期末大作业任选钢筋混凝土结构、钢结构、砌体结构中的一个主题，围绕现场试验或实验室试验，规划你所选定主题的试验方案，题目为XXX结构试验方案。

p应包含的内容：1）工程概况2）试验项目的工程意义3)设计计算：试验荷载计算、各阶段的荷载大小值、相应荷载下的裂缝宽度、挠度等计算。

4）加荷方案设计：设计加荷系统，对选用设备进行验算。

当采用分级加载时，设计加荷程序。

（3）观察方案设计：根据试验的目的，规划测点布置、量测内容、仪表选择（按精度要求选）。

p应包含的内容：（4）实验数据整理：规划试验后的数据处理方法，预计可能出现的裂缝、变形，并绘制裂缝分布及试验变形曲线，进行实验结果预分析。

n其它要求ü密切联系学习及生产实际，严格遵循规范ü内容要切题，要图文并茂，有必要的图、表ü字数不少于3000字ü除封面打印外，其余内容均手写成绩评定：ü分为优、良、中、及格、不及格ü若发现方案内容雷同，追究雷同的原因。

如查实系抄袭而为，则内容相同者成绩均计0分ü杜绝长篇累牍地抄袭规范、教科书、科技论文行为，如查实相似程度在80%以上的，成绩计0分；相似程度越高，则最后成绩得分越低。

ü应对所读文献进行综合，并提出自己的一些想法。

页面要求：1.采用A4纸，字数不少于3000字。

2.留足上、下、左、右页边距3.字迹要清楚，图形、公式要大方清晰。

4.07月01日前交A207，按照学号排序。

如不合要求，退回重做，且成绩不再评优！QQ群：上课考查280159183。

建筑结构试验试题一、单项选择题（本大题共15小题，每小题2分，共30分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

1.不应该认为结构试验纯系经验式的实验分析，相反它是根据丰富的试验资料对结构工作的内在规律进行更深入的( )A.科学研究B.试验研究C.理论研究D.数值分析2.在观测混凝土构件的裂缝时将测量仪交替布置在梁的受拉区段，如出现下列何种情形，则证明开始开裂。

( )A.某一测点仪器读数突然增大，相邻测点仪器读数也随之增大B.某一测点仪器读数突然增大，相邻测点仪器读数可能变小C.某一测点仪器读数不变，相邻测点仪器读数突然增大D.某一测点仪器读数不变，相邻测点仪器读数突然减小3.结构试验中，常用科研性试验解决的问题是( )A.综合鉴定重要工程和建筑物的设计与施工质量B.鉴定预制构件的产品质量C.已建结构可靠性检验、推断和估计结构的剩余寿命D.为发展和推广新结构、新材料与新工艺提供实践经验4.下列各种试验方法中，属于静力试验的是( )A.循环加载B.弹簧和螺旋千斤顶机械加载C.利用惯性力激振加载D.地震模拟振动台加载5.杠杆加载试验中，杠杆制作方便，荷载值稳定不变，当结构有变形时，荷载可以保持恒定，对于做下列何种试验尤为适合。

( )A.动力荷载B.循环荷载C.持久荷载D.抗震荷载6.力传感器的基本原理是用_____去感受荷载作用。

( )A.弹性元件B.塑性元件C.热敏元件D.磁敏元件7.气压加载法主要是利用空气压力对试件施加( )A.静力荷载B.集中荷载C.分布荷载D.均布荷载8.电液伺服阀是电液伺服液压加载系统的心脏部分，指令发生器发出的信号经____后输入伺服阀。

( )A.放大B.缩小C.转换D.反馈9.利用地震模拟振动台进行试验时，期望再现的某个地震记录应是振动台________的输出波形。

( )A.台体B.台座C.台面D.结构10.结构疲劳试验机应满足2级试验机的精度要求，测力示值相对误差应为( )A.±l％B.±2％C.±3％D.士4％11.地震模拟振动台试验是一种________抗震动力试验。

一、实验目的1. 了解建筑结构的组成和基本原理。

2. 掌握建筑结构设计的基本方法和步骤。

3. 提高动手能力和实践操作技能。

二、实验内容1. 建筑结构组成实验2. 建筑结构受力分析实验3. 建筑结构设计实验三、实验过程1. 建筑结构组成实验（1）实验目的：熟悉建筑结构的组成，了解不同结构的构造特点。

（2）实验步骤：1）观察并描述所给建筑结构的组成，包括梁、板、柱、墙等构件。

2）分析不同结构在建筑中的功能及其相互关系。

3）总结建筑结构的构造特点。

（3）实验结果与分析：1）通过观察，发现建筑结构主要由梁、板、柱、墙等构件组成。

2）梁、板、柱、墙在建筑中具有不同的功能，如梁起支撑作用，板起分隔作用，柱起承载作用，墙起围护作用。

3）不同结构在建筑中的相互关系密切，共同构成了建筑的整体结构。

2. 建筑结构受力分析实验（1）实验目的：掌握建筑结构受力分析的基本方法，了解不同结构的受力特点。

（2）实验步骤：1）观察并描述所给建筑结构的受力情况。

2）分析不同结构在受力过程中的变形和破坏情况。

3）总结不同结构的受力特点。

（3）实验结果与分析：1）通过观察，发现建筑结构在受力过程中，构件之间存在着相互作用。

2）不同结构在受力过程中的变形和破坏情况不同，如梁易发生弯曲破坏，板易发生剪切破坏，柱易发生压缩破坏。

3）了解不同结构的受力特点，有助于提高建筑结构的稳定性和安全性。

3. 建筑结构设计实验（1）实验目的：掌握建筑结构设计的基本方法和步骤，提高动手能力和实践操作技能。

（2）实验步骤：1）根据实验要求，确定建筑结构的设计方案。

2）计算建筑结构所需的材料、尺寸和配筋。

3）绘制建筑结构的施工图。

4）对设计方案进行评估和优化。

（3）实验结果与分析：1）通过实验，掌握了建筑结构设计的基本方法和步骤。

2）了解了不同结构设计在材料、尺寸和配筋方面的要求。

3）通过评估和优化，提高了设计方案的质量。

四、实验总结1. 通过本次实验，我对建筑结构的组成、受力分析和设计有了更深入的了解。

建筑结构实验实验报告建筑结构实验实验报告摘要：本实验旨在通过对建筑结构的实验研究，探究不同材料和结构形式对建筑物强度和稳定性的影响。

实验结果表明，钢筋混凝土结构具有较高的强度和稳定性，而木结构则相对较脆弱。

通过本实验的研究，我们对建筑结构的设计和施工提供了一定的参考。

引言：建筑结构是建筑物的骨架，承担着支撑和传递荷载的重要任务。

因此，了解不同材料和结构形式对建筑物强度和稳定性的影响，对于建筑设计和施工具有重要意义。

本实验通过模拟常见的建筑结构，进行了一系列的实验研究。

实验一：钢筋混凝土结构的强度测试在这个实验中，我们制作了一根钢筋混凝土梁，并在其上施加不同大小的荷载，以测试其强度。

实验结果显示，随着施加的荷载增加，梁的挠度逐渐增大，但梁没有发生破坏。

这表明钢筋混凝土结构具有较高的强度和承载能力。

实验二：木结构的稳定性测试在这个实验中，我们制作了一座由木材构成的小房屋，并在其上施加侧向力，以测试其稳定性。

实验结果显示，当施加的侧向力超过一定阈值时，木结构发生了倾斜和破坏。

这表明木结构相对较脆弱，对于外部力的抵抗能力较低。

实验三：钢桁架结构的抗震性测试在这个实验中，我们制作了一座由钢桁架构成的小桥梁，并在其上模拟地震荷载，以测试其抗震性。

实验结果显示，钢桁架结构在地震荷载下表现出较好的稳定性和抗震能力，未发生倒塌或破坏。

这表明钢桁架结构在地震等自然灾害中具有较高的安全性。

讨论：通过以上实验研究，我们可以得出以下结论：1. 钢筋混凝土结构具有较高的强度和稳定性，适用于建造高层建筑和大跨度结构。

2. 木结构相对较脆弱，对于外部力的抵抗能力较低，适用于建造小型建筑和轻负荷结构。

3. 钢桁架结构具有较好的抗震性能，适用于地震等自然灾害频发地区的建筑物。

结论：建筑结构的强度和稳定性对于建筑物的安全性和使用寿命具有重要影响。

通过本实验的研究，我们对不同材料和结构形式的特点和适用范围有了更深入的了解。

这将为建筑设计和施工提供重要的参考和指导，以确保建筑物的安全和可持续发展。

一、设计资料：1.现浇钢筋混凝土单向板肋梁楼盖设计2.生产车间的四周外墙为承重砖墙，内设钢筋混凝土柱，其截面尺寸为350mm ×350mm 。

3.荷载：（1）. 楼面活荷载：单位为5.5KN/m 2（2）. 楼面面层：水磨石地面0.65KN/m2（3）. 楼盖自重：钢筋混凝土容重γ=25KN/m2（4）. 平顶粉刷：0.25KN/m 24.材料：（1）. 混凝土：C25（2）. 钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采用Ⅰ级钢筋二、楼盖的平面结构布置：柱网及梁格布置应根据建筑物使用要求确定，因本厂房在使用上无特殊要求，故结构布置应满足实用经济的原则，并注意以下问题。

1、柱网布置可为正方形或长方形。

2、板跨一般为1.7～2.7m ，次梁跨度一般是4.0～6.0m ，主梁跨度则为5.0～8.0m ，同时宜为板跨的3倍（二道次梁）。

3、对于板、次梁和主梁，实际上不宜得到完全相同的计算跨度，故可将中间各跨布置成等跨，而两边跨可布置得稍小些，但跨差不得超过10%。

确定主梁的跨度:边跨5.7m ，中跨6.0m 。

次梁的跨度：边跨2.2 m ，中跨为2m 。

主梁每跨内布置2根次梁，板的跨度为2.2m 和2m ，楼盖结构平面布置详见（图1）。

66006000ABCDB1B3B4B2B1B3B5B5B6B1B3B4B1B3B260006000600066007654321楼盖结构平面布置图37200E570060006000570023400二、板的设计（按塑性内力重分布计算）： 1、板、次梁、主梁的截面尺寸确定。

（规范）板厚 mm h B 80≥，（当l h 401≥时，满足刚度要求，可不验算挠度）。

次梁 121(=c h ～L )181， 21(=b ～c h )31。

主梁 81(=z h ～L )141， 21(=b ～z h )31。

板厚：为了保证刚度，单向板的厚度尚应不小于跨度的1/40（连续板）、1/25（简支板）、以及1/12（悬臂板）本设计为连续板，按跨度比条件h ≥2200/40=55mm 对于工业建筑的楼盖板要求h ≥80mm ，取板厚h=100mm.次梁：次梁截面高度应满足h=(1/18～1/12)L=6000/18～6000/12=(333～500)mm,取h=400mm.截面宽度取b=(1/3～1/2)h=(133～200)mm 取b=200mm.主梁：主梁的截面高度应满足h=(1/15～1/10)L=6600/15～6600/10=(440～660)mm 取h=600mm.截面宽度取b=(1/3～1/2)h=(200～300)mm 取=300mm 。

建筑结构实训形成性考核作业学校：沧州电大班级：2010秋建筑06班学号：1013001463734姓名：吴静兰形考作业一一、填空题1、钢筋混凝土受弯构件正裁面的破坏形式有三种，即( )、( )、和( )。

2、结构上的荷裁分为( )、( )和( )。

二、单项选择题1、钢筋混凝土圈梁纵向钢筋不宜少于（）。

A、2Φ10；B、2Φ12；C、4Φ10；D、4Φ12。

2、混凝土强度等级是根据（）确定的。

A、轴心抗压强度fc；B、轴心抗拉强度ft；C、立方体抗压强度fcu。

3、现浇整体式楼梯一般用于跨度在（）以内的楼梯较为经济。

A、2m；B、2.5m；C、3m；D、3.5m.4、钢筋混凝土结构当HRB335级钢筋时，婚嫁土强度等级不宜低于（）。

A、C15；B、C20；C、C30；D、C40。

5、当梁的跨度为4---6m时，其架立钢筋的直径不小于（）。

A、8mm；B、10mm；C、12mm；D、14mm。

6、钢筋混凝土现浇板的厚度一般不宜小于（）。

A、80mm;B、70mm;C、50mm;D、60mm.。

三、多项选择1、单筋T形裁面承裁力计算时，对翼缘宽度的取值应取下列（）三项的最小值。

A、按计算跨度考虑；B、按T形裁面面积考虑；C、按梁（纵肋）净距考虑；D、按翼缘高度考虑。

2、下列说法正确的是（）A、加裁速度越快、测得的砼立方体抗压强度越低；B、棱柱体试件的高宽比越大，测得的抗压强度越高；C、砼立方体试件比棱柱体试件能更好的反映砼的实际抗压情况；D、砼试件与压力机垫板间的摩擦力使得砼的抗压强度提高。

3、影响钢筋与砼粘结强度的因素主要有（）。

A、砼强度、保护层；B、横向钢筋、横向压力；C、钢筋的强度、保护层；D、浇注位置。

四、判断题（对的在括号内打“√”，错的打“×”）1、在梁内受拉区配筋量越多，梁的承裁力就越大。

（）2、受压构件的砼，宜采用较高强度等级的砼，但不宜采用高强度的钢筋。

（）3、在受压构件中，选用钢筋时，在钢筋裁面积相同情况下选用钢筋直径大、根数少的比选用直径小、根数多的好。

《建筑结构试验》实践环节（课程编号：2448）钢筋混凝土受弯梁试验报告助考学校：准考证号：学生姓名：成绩：时间：2 0 年月日钢筋混凝土受弯梁试验报告一、试验目的1、掌握制订混凝土结构构件试验方案的原则，设计钢筋混凝土简支梁的制作方案、受弯破坏的加荷方案和测试方案。

2、熟悉常用钢筋混凝土构件制作及测试系统的组成，能根据试验设计量程和精度要求准确选择试验设备和测量仪器。

3、初步掌握试验量测数据的整理和分析技术，正确撰写试验报告。

4、深化所学知识，培养动手能力和创新能力，提高科研兴趣。

二、试件设计和制作1、步骤（1）设计钢筋混凝土梁截面尺寸及配筋，在结构实验室按设计图纸要求进行钢筋下料。

设计钢筋混凝土梁如图1，梁长1500mm ，计算跨径为1350mm ，截面尺寸为125 235mm 。

采用C20混凝土，纵筋为HRB335，箍筋级别为HPB235。

图1 钢筋混凝土梁截面尺寸（2）按设计绑扎钢筋，形成骨架，转运到工程训练中心。

（3）按混凝土梁截面尺寸选择好模板，支好模板，将模板内表面涂一薄层脱模剂以备脱模方便；将制作完的钢筋笼按设计要求放入模板内，模板内事先放有设计好的保护层垫块。

（4）将拌合均匀的混凝土装入模板内，填充饱满，振捣密实，并制作立方体试件。

（5）在自然条件下养护28天，几天后拆除模板，注意浇水。

（6）将混凝土梁和试件运至实验室，按照预定方案进行承载力试验，观测裂缝的产生与开展情况，记录试件受力各个过程的现象，直至试件破坏，并与预测结果比较，完成试验报告。

2、试件检查在养护28天后，进行试验。

试件实际尺寸：钢筋混凝土梁长1.5m，高235mm，宽125mm；混凝土立方体试件尺寸：150⨯150⨯150mm。

试件外观特征：钢筋混凝土梁底面、侧面平滑，顶面略显粗糙，混凝土颜色基本一致，少部分区域略有颜色不均现象，呈黑色状，无钢筋裸露现象，无流浆现象，底部存在个别蜂窝。

三、测试方案试验全过程要测读荷载施加力值、挠度和应变的数据。

建筑结构试验作业2建筑结构试验作业2一、选择题（每小题2分，共30分）1.贴电阻应变片处的应变为1000 με，电阻应变片的灵敏度系数K=2.0, 在这个电阻应变片上应产生的电阻变化率是下列哪一项？（A ）A、0.2 %B、0.4 %C、0.1 %D、0.3 %2.（A ）测量方法的主要特点是：测试灵敏度高、标距小、滞后小，并且在复杂的环境中也可完成应变测量。

A、电阻应变片B、手持式应变仪C、振弦式应变片D、百分表3.（C ）的测量信号是频率信号，所以测量不受长距离导线的影响，而且抗干扰能力较强，对测试环境要求较低，因此特别适用于长期监测和现场测量。

A、电阻应变片B、手持式应变仪C、振弦式应变片D、百分表4.结构受轴向拉压作用情况，（B ）的布片和测量桥路的特点是：消除了温度影响，使用的应变片较少，测量灵敏度提高了（1+ν）倍，不能消除偏心荷载的影响。

A、外设补偿片的半桥测试方案B、测量应变片相互补偿的半桥测试方案C、外设补偿片的全桥测试方案D、测量应变片相互补偿的全桥测试方案5.结构受弯曲作用情况，采用测量应变片相互补偿的全桥测试方案，该方案的布片和测量桥路的特点是（B ）A、桥路测量灵敏度提高一倍；使用应变片较少B、桥路测量灵敏度提高了4倍；使用应变片较多C、桥路测量灵敏度提高一倍；使用应变片较多D、桥路测量灵敏度提高了4倍；使用应变片较少6.在电阻应变仪的全桥电路中，R1、R2、R3和R4按顺时针排列，当（B ）时，即可起到温度补偿的作用。

A、R1和R2为测量工作应变片，R3和R4为温度补偿应变片B、R1和R3为测量工作应变片，R2和R4为温度补偿应变片C、R1和R4为测量工作应变片，R2和R3为温度补偿应变片D、R2和R3为测量工作应变片，R1和R4为温度补偿应变片7.1个微应变的大小是：（C ）A、1×10-3B、1×10-5C、1×10-6D、1×10-98. 电阻应变片中电阻栅金属材料的灵敏系数K的物理意义是（C ）A、单位应变的电阻变化量B、单位电阻的应变变化量C、单位应变的电阻变化率D、单位电阻的应变变化率9.采用非破损检测手段测试混凝土强度等级，下列哪一项是不当的？（B ）A、采用超声波检测技术测定混凝土强度等级B、采用钻芯法测定混凝土强度等级C、采用回弹法测定混凝土强度等级D、采用超声回弹综合法测定混凝土强度等级10.下列哪种方法可用于钢筋腐蚀的检测？（B ）A、超声法B、电位差法C、回弹法D、扁顶法11.（A ）检测技术可用于混凝土结合面的质量检测和混凝土内部空洞、疏松等缺陷的检测。

建筑结构实验报告-2021建筑结构实验报告-2021±2001/024建筑结构实验报告（一二三）姓名：________学号：________组别：________实验指导教师姓名：__________________________ 同组成员：____________________________________实验一量测仪器的参观与操作练习一、实验目的要求：二、所列量测应变的机械式仪表、装置有：__________、__________、__________、__________、__________、__________。

这些仪器、装置都是量测试样的某一预先选定的原始长度的__________变化值，然后计算其应变值的，该原始长度称为__________。

该项指标在上述仪器、装置中分别为__________mm、__________mm、__________mm、__________mm。

三、杠杆应变仪的刻度值为______mm，量程为______mm。

四、量测位移的机械式仪器、装置有：__________、__________、__________和__________。

五、百分表、千分表的区别有：（1）__________（2）__________（3）__________；用它测挠度应配__________、测应变应配__________、测转角应配__________、测力应配__________。

六、所列的非破损检测仪器有（1）__________用途：__________（2）__________用途：__________（3）__________用途：__________（4）__________用途：__________。

七、中型回弹仪在评定混凝土抗压强度时除了用回弹仪测定回弹值外，还需要另外测定混凝土的__________，也就是在测定回弹值后在测区内钻出直径大约______mm，深度稍大于__________的圆孔，然后滴入2%__________溶液，量得不变色部分的深度。
