换热器分类和特点

换热器

一，定义: 换热器是将热流体的部分热量传递给冷流体，使流体温度达到工艺流程规定的指标的热量交换设备，又称热交换器。

二，换热器的分类

适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：

(一)_换热器按传热原理分类

1、表面式换热器：表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。表面式换热器有管壳式、套管式和其他型式的换热器。

2、蓄热式换热器：蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。

3、流体连接间接式换热器：流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。

4、直接接触式换热器：直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。

（二）换热器按用途分类

1、加热器：加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。

2、预热器：预热器预先加热流体，为工序操作提供标准的工艺参数。

3、过热器：过热器用于把流体（工艺气或蒸汽）加热到过热状态。

4、蒸发器：蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。

（三）按换热器的结构分类

可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。

三，换热器类型

换热器是化工，石油，动力，食品及其它许多工业部门的通用设备,在生产中占有重要地位.在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用更加广泛。换热器种类很多，但根据冷、热流体热量交换的原理和方式基本上可分三大类即：间壁式、混合式和蓄热式。在三类换热器中，间壁式换热器应用最多。

涂料分为油性和水性两种：油漆是油性涂料的俗称，以有机溶剂为分散介质；水性涂料以水为分散介质。根据分散方式的不同，水性涂料又可分为水溶性和水分散性两种。乳胶漆是水分散性涂料，它是以合成树脂乳液为基料，填料经过研磨分散后加入各种助剂精制而成的涂料。依照特点及适用范围，乳胶漆分为内墙乳胶漆、外墙乳胶漆、其他特种漆等。

一、内墙乳胶漆系列：

哑光漆：该漆具有无毒、无味、较高的遮盖力、良好的耐洗刷性、附着力强、耐碱性好，安全环保施工方便，流平性好，适用于工矿企业、机关学校、安居工程、民用住房。

丝光漆：涂膜平整光滑、质感细腻、具有丝绸光泽、高遮盖力、强附着力、极佳抗菌及防霉性能，优良的耐水耐碱性能，涂膜可洗刷，光泽持久，适用于医院、学校、宾馆、饭店、住宅楼、写字楼、民用住宅等。

有光漆：色泽纯正、光泽柔和、漆膜坚韧、附着力强、干燥快、防霉耐水，耐候性好、遮盖力高，是各种内墙漆首选之品。

高光漆：具有超卓遮盖力，坚固美观，光亮如瓷，很高的附着力，高防霉抗菌性能，耐洗刷、涂膜耐久且不易剥落，坚韧牢固，是高档豪华宾馆、寺庙、公寓、住宅楼、写字楼等理想的内墙装饰材料。

二、外墙乳胶漆系列：

哑光漆：该产品耐候性、耐紫外线较佳、干燥快、涂膜坚韧、遮盖力强、防霉、防水、具有时尚色彩，适用于饭店、医院、学校、公寓、住宅楼、民用住房、寺庙、写字楼的外装饰。 丝光漆：涂膜平整光滑、质感细腻、具有丝绸光泽、耐紫外线较佳、有较强的耐沾污性和优良的附着力，而且以待霉防藻、流平性好，施工方便，是宾馆、公寓、住宅楼、寺庙、写字楼、商业楼、旅游景点等理想的外墙装饰材料。

有光漆：光泽度高、耐紫外线佳、同时有较强的附着力和抗沾污性，防霉防藻，是高档宾馆、公寓、寺庙、住宅楼、别墅、写字楼最为理想的外墙装饰材料。

高光漆：具有保色性好、抗粉化，高耐候性，强遮盖力、高附着力，高防霉抗菌性能，耐雨水冲刷，不变色、光亮如瓷，是专为水泥基墙面而研制的一种理想的外墙用面漆。

换热器的结构和分类

换热器的分类

➢ 按用途分类：

加热器、冷却器、冷凝器、蒸发器和再沸器

➢ 按冷热流体热量交换方式分类：

混合式、蓄热式和间壁式

➢ 主要内容：

1. 根据工艺要求，选择适当的换热器类型；

2. 通过计算选择合适的换热器规格。

间壁式换热器的类型

一、夹套换热器

➢ 结构：夹套式换热器主要用于反应过程的加热或冷却，是在容器外壁安装夹套制成。

➢ 优点：结构简单。

➢ 缺点：传热面受容器壁面限制，传热系数小。 为提高传热系数且使釜内液体受热均匀，可在釜内安 装搅拌器。也可在釜内安装蛇管。

二、沉浸式蛇管换热器

➢ 结构：这种换热器多以金属管子绕成，或制成各种与容器相适应的情况，并沉浸在

容器内的液体中。

➢ 优点：结构简单，便于防腐，能承受高压。

➢ 缺点：由于容器体积比管子的体积大得多,因此管外流体的表面传热系数较小。

三、喷淋式换热器

➢ 结构：冷却水从最上面的管子的喷淋装置中淋下来，沿管表面流下来，被冷却的流体从最上面的管子流入，从最下面的管子流出，与外面的冷却水进行换热。在下流过程中，冷却水可收集再进行重新分配。

➢ 优点：结构简单、造价便宜，能耐高压，便于检修、清洗，传热效果好

➢ 缺点：冷却水喷淋不易均匀而影响传热效果，只能安装在室外。

➢ 用途：用于冷却或冷凝管内液体。

四、套管式换热器

➢ 结构：由不同直径组成的同心套管，可根据换热要求，将几段套管用U形管连接，目的增加传热面积；冷热流体可以逆流或并流。

➢ 优点：结构简单，加工方便，能耐高压，传热系数较大，能保持完全逆流使平均对

数温差最大，可增减管段数量应用方便。

➢ 缺点：结构不紧凑，金属消耗量大，接头多而易漏，占地较大。

➢ 用途：广泛用于超高压生产过程，可用于流量不大，所需传热面积不多的场合。

五、列管式换热器

列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用。

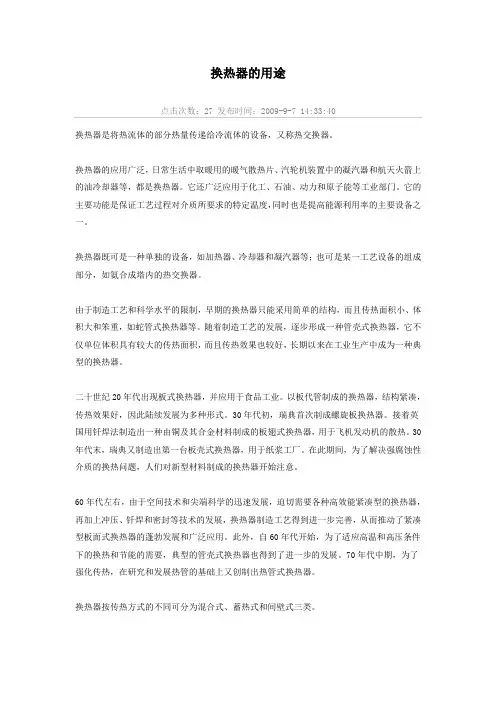

换热器的用途

点击次数：27 发布时间：2009-9-7 14:33:40

换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。

换热器的应用广泛，日常生活中取暖用的暖气散热片、汽轮机装置中的凝汽器和航天火箭上的油冷却器等，都是换热器。它还广泛应用于化工、石油、动力和原子能等工业部门。它的主要功能是保证工艺过程对介质所要求的特定温度，同时也是提高能源利用率的主要设备之一。

换热器既可是一种单独的设备，如加热器、冷却器和凝汽器等；也可是某一工艺设备的组成部分，如氨合成塔内的热交换器。

由于制造工艺和科学水平的限制，早期的换热器只能采用简单的结构，而且传热面积小、体积大和笨重，如蛇管式换热器等。随着制造工艺的发展，逐步形成一种管壳式换热器，它不仅单位体积具有较大的传热面积，而且传热效果也较好，长期以来在工业生产中成为一种典型的换热器。

二十世纪20年代出现板式换热器，并应用于食品工业。以板代管制成的换热器，结构紧凑，传热效果好，因此陆续发展为多种形式。30年代初，瑞典首次制成螺旋板换热器。接着英国用钎焊法制造出一种由铜及其合金材料制成的板翅式换热器，用于飞机发动机的散热。30年代末，瑞典又制造出第一台板壳式换热器，用于纸浆工厂。在此期间，为了解决强腐蚀性介质的换热问题，人们对新型材料制成的换热器开始注意。

60年代左右，由于空间技术和尖端科学的迅速发展，迫切需要各种高效能紧凑型的换热器，再加上冲压、钎焊和密封等技术的发展，换热器制造工艺得到进一步完善，从而推动了紧凑型板面式换热器的蓬勃发展和广泛应用。此外，自60年代开始，为了适应高温和高压条件下的换热和节能的需要，典型的管壳式换热器也得到了进一步的发展。70年代中期，为了强化传热，在研究和发展热管的基础上又创制出热管式换热器。

换热器按传热方式的不同可分为混合式、蓄热式和间壁式三类。

混合式换热器是通过冷、热流体的直接接触、混合进行热量交换的换热器，又称接触式换热器。由于两流体混合换热后必须及时分离，这类换热器适合于气、液两流体之间的换热。例如，化工厂和发电厂所用的凉水塔中，热水由上往下喷淋，而冷空气自下而上吸入，在填充物的水膜表面或飞沫及水滴表面，热水和冷空气相互接触进行换热，热水被冷却，冷空气被加热，然后依靠两流体本身的密度差得以及时分离。
