热工仪表的检修及其校验分析

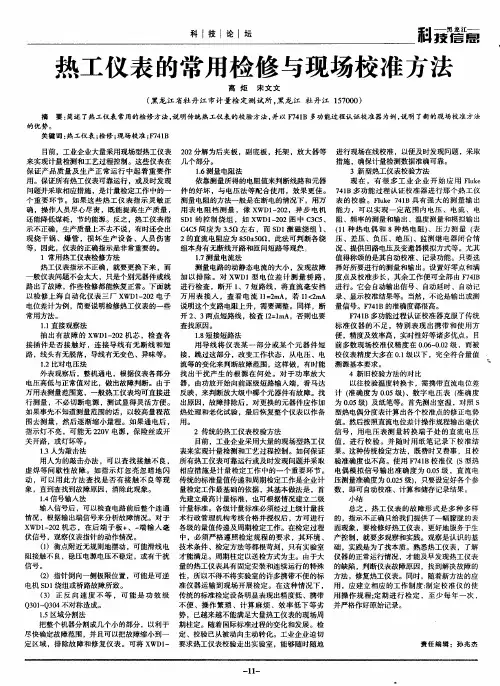

科Ｉ技ｌ论Ｉ坛　科　热工仪表的常用检修与现场校准方法　高炬宋文文　（黑龙江省牡丹江市计量检定测试所，黑龙江牡丹江１５７０００）　摘要：简述了热工仪表常用的检修方法。说明传统热工仪表的校验方法，并以Ｆ７４１Ｂ多功能过程认证校准器为例，说明了新的现场校准方法　的优势。　关键词：热工仪表；检修；现场校准；Ｆ７４１Ｂ　目前，工业企业大量采用现场型热工仪表　来实现计量检测和工艺过程控制。这些仪表在　保证产品质量及生产正常运行中起着重要作　用。保证所有热工仪表可靠运行，或及时发现　问题并采取相应措施，是计量检定工作中的一　个重要环节。如果这些热工仪表指示灵敏正　确，操作人员尽心尽责，既能提高生产质量，　还能降低煤耗，节约能源。反之，热工仪表指　示不正确，生产质量上不去不说，有时还会出　现烧于锅、爆管，损坏生产设备、人员伤害　等，因此，仪表的正确指示是非常重要的。　１常用热工仪表检修方法　热工仪表指示不正确，就要更换下来，而　一般仪表问题不会太大，只是个别元器件或线　路出了故障，作些检修都能恢复正常。下面就　以检修上海自动化仪表三厂ＸＷＤ１—２０２电子　电位差计为例，简要说明检修热工仪表的一些　常用方法。　１．１直接观察法　抽出有故障的ＸＷＤ１－２０２机芯，检查各　接插件是否接触好，连接导线有无断线和短　路，线头有无脱落，导线有无变色、异味等。　１．２比对电压法　外表观察后，整机通电，根据仪表各部分　电压高低与正常值对比，做出故障判断。由于　万用表测量范围宽，一般热工仪表均可直接进　行测量，不必切断电源，测试显得灵活方便。　如果事先不知道测量范围的话，以较高量程范　围去测量，然后逐渐缩小量程。如果通电后，　指示灯不亮，可能无２２０Ｖ电源，保险丝或开　关开路，或灯坏等。　１－３人为敲击法　用人为的敲击办法，可以查找接触不良。　虚焊等间歇性故障。如指示灯忽亮忽暗地闪　动，可以用此方法查找是否有接触不良等现　象，直到查找到故障原因，消除此现象。　１．４信号输入法　输入信号后，可以检查电路前后整个连通　情况，根据输出端信号来分析故障情况。对于　ＸＷＤ１—２０２机芯，在后端子板＋、一端输入毫　伏信号，观察仪表指针的动作情况。　（１）衡点附近无规则地摆动，可能滑线电　阻接触不良，稳压电源电压不稳定，或有干扰　信号。　（２）指针倒向一侧极限位置，可能是可逆　电机ＳＤ１绕组或桥路故障所致。　（３）正反向速度不等，可能是功效级　Ｑ３０１～Ｑ３０４不对称造成。　１．５区域分割法　把整个机器分割成几个小的部分，以利于　尽快确定故障范围，并且可以把故障缩小到一　定区域，排除故障和修复仪表。可将ＸＷＤ１—　２０２分解为后夹板，副底板，托架，放大器等　几个部分。　１．６测量电阻法　依靠测量所得的电阻值来判断线路和元器　件的好坏，与电压法等配合使用，效果更佳。　测量电阻的方法一般是在断电的情况下，用万　用表电阻档测量，像ＸＷＤ１—２０２，异步电机　ＳＤ１的控制绕组，如ＸＷＤ１－２０２图中Ｃ３Ｃ５、　Ｃ４Ｃ５间应为３．５ｎ左右，而ＳＤ１激磁绕组１、　２的直流电阻应为８５０＋５０１１，此法可判断各绕　组本身有无断线开路和匝间短路等现象　１．７测量电流法　测量电路的动静态电流的大小。发现故障　加以排除。对ＸＷＤ１型电位差计测量桥路，　进行检查，断开１、７短路线，将直流毫安档　万用表接入，查看电流Ｉ１＝２ｍＡ，若Ｉ１＜２ｍＡ　说明这个支路电阻上升，需要调整。同样，断　开２、３两点短路线，检查Ｉ２＝ｌｍＡ，否则也要　查找原因。　１．８短接短路法　用导线将仪表某一部分或某个元器件短　接，跳过这部分，改变工作状态，从电压、电　流等的变化来判断故障范围，这样做，有时能　找出干扰产生的根源在何处。对于功率放大　器，由功放开始向前逐级短路输入端，看马达　反映，来判断放大级中哪个元器件有故障。找　出原因，故障排除后，对更换的元器件应作加　热处理和老化试验，最后恢复整个仪表以作备　用。　２传统的热工仪表校验方法　目前，工业企业采用大量的现场型热工仪　表来实现计量检测和工艺过程控制。如何保证　所有热工仪表可靠运行或及时发现问题并采取　相应措施是计量检定工作中的一个重要环节。　传统的标准量值传递和周期检定工作是企业计　量检定工作最基础的依据，其基本做法是，首　先建立最高计量标准，也可根据情况建立二级　计量标准。各级计量标准必须经过上级计量技　术行政管理机构考核合格并授权后，方可进行　各级的量值传递及周期检定工作。在检定过程　中，必须严格遵照检定规程的要求，其环境、　技术条件、检定方法等都根苛刻，只有实验室　才能满足。周期柱定以送检方式为主。由于大　量的热工仪表具有固定安装和连续运行的特殊　性，所以不得不将实验室的许多携带不便的标　准仪器运输到现场开展检定。在这种情况下，　传统的标准检定设备明显表现出精度低、携带　不便、操作繁琐、计算麻烦、效率低下等劣　势，已越来越不能满足大量热工仪表的现场周　期柱定。随着国际标准过程的变化和发展。检　定、校验已从被动向主动转化。工业企业迫切　要求热工仪表校验走出实验室，能够随时随地　进行现场在线校准，以便及时发现问题，采取　措施，确保计量检测数据准确可靠。　３新型热工仪表校验方法　现在。有很多工业企业开始应用Ｆｌｕｋｅ　７４１Ｂ多功能过程认证校准器进行那个热工仪　表的校验。Ｆｌｕｋｅ　７４１Ｂ具有强大的测量输出　能力，可以实现一定范围内电压、电流、电　阻、频率的测量和输出、温度测量和模拟输出　（１１种热电偶和８种热电阻）、压力测量（表　压、差压、负压、绝压）、监测继电器闭合情　况、提供回路电压及变邀器模拟方式等。尤其　值得称颂的是其自动校准、记录功能。只要选　择好所要进行的测量和输出。设置好零点和满　度点及校准步长，其余工作便可全部由Ｆ＇／４ＩＢ　进行。它会自动输出信号、自动延时、自动记　录、显示校准结果等。当然，不论是输出或测　量信号。Ｆ７４１Ｂ的准确度都很高。　Ｆ７４１Ｂ多功能过程认证校准器克服了传统　标准仪器的不足，特别表现出携带和使用方　便，精度及效率高，实时性好等诸多优点。目　前多数现场校准仪精度在Ｏ．０６～Ｏ．Ｏ２级，而被　校仪表精度大多在０．１级以下，完全符合量值　溯源基本要求。　４新旧校验方法的对比　以往校验温度转换卡，需携带直流电位差　计（准确度为Ｏ．０５级）、数字电压表（准确度　为０．０５级）及纸笔等。首先测出室温，对照ｓ　型热电偶分度表计算出各个校准点的修正电势　值。然后按照直流电位差计操作规程输出毫伏　信号，用电压表测量转换端子处的直流电压　值，进行校验。并随时用纸笔记录下校准结　果。这种传统检定方法，既费时叉费事，且校　验准确度也不高。使用Ｆ７４１Ｂ校准仪（ｓ型热　电偶模拟信号输出准确度为０．０５级，直流电　压测量准确度为０．０２５级），只要设定好各个参　数，即可自动校准、计算和储存记录结果。　小结　总之，热工仪表的故障形式是多种多样　的，指示不正确只给我们提供了一幅朦胧的表　面现象，要检修好热工仪表，更好地服务于生　产控制，就要多观察和实践。观察是认识的基　础，实践是为了找本质。熟悉热工仪表，了解　仪器的正常运行情况，才能及早发现热工仪表　的缺陷，判断仪表故障原因，找到解决故障的　方法，修复热工仪表。同时，随着新方法的应　用，应建立相应的工作制度：制定校准仪的使　用操作规程；定期进行检定，至少每年一次，　并严格作好原始记录。　责任编辑：孙兆杰　一

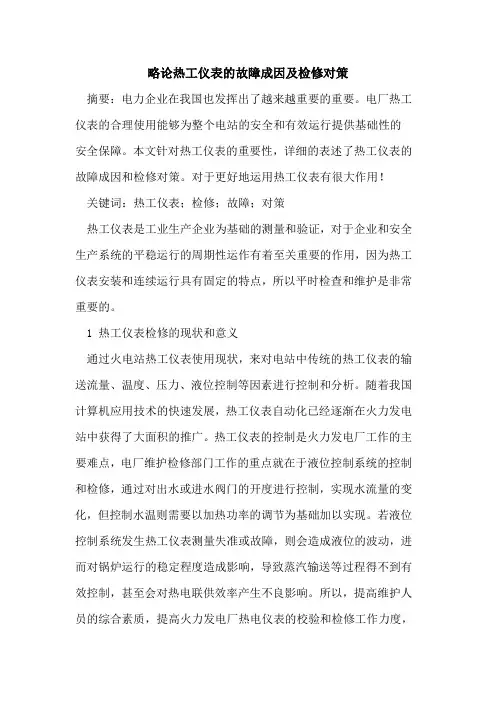

略论热工仪表的故障成因及检修对策

摘要：电力企业在我国也发挥出了越来越重要的重要。电厂热工仪表的合理使用能够为整个电站的安全和有效运行提供基础性的安全保障。本文针对热工仪表的重要性，详细的表述了热工仪表的故障成因和检修对策。对于更好地运用热工仪表有很大作用！

关键词：热工仪表；检修；故障；对策

热工仪表是工业生产企业为基础的测量和验证，对于企业和安全生产系统的平稳运行的周期性运作有着至关重要的作用，因为热工仪表安装和连续运行具有固定的特点，所以平时检查和维护是非常重要的。

1 热工仪表检修的现状和意义

通过火电站热工仪表使用现状，来对电站中传统的热工仪表的输送流量、温度、压力、液位控制等因素进行控制和分析。随着我国计算机应用技术的快速发展，热工仪表自动化已经逐渐在火力发电站中获得了大面积的推广。热工仪表的控制是火力发电厂工作的主要难点，电厂维护检修部门工作的重点就在于液位控制系统的控制和检修，通过对出水或进水阀门的开度进行控制，实现水流量的变化，但控制水温则需要以加热功率的调节为基础加以实现。若液位控制系统发生热工仪表测量失准或故障，则会造成液位的波动，进而对锅炉运行的稳定程度造成影响，导致蒸汽输送等过程得不到有效控制，甚至会对热电联供效率产生不良影响。所以，提高维护人员的综合素质，提高火力发电厂热电仪表的校验和检修工作力度，是发电厂工作过程中的主要环节。

工业企业在日常生产维护过程中要把热工仪表的检测与维修放到首位。因为热工仪表的检测与维修是确保系统运行与计量准确的关键因素，同时也是工业企业生产安全与经济效益的根本保障，所以必须把热工仪表的检测与维修放到工业生产的重要位置。加强仪表的检测与维护，使得企业生产系统的安全性与稳定性得以延续，这也极大的提高了企业自身的经济效益，现代工业系统从实际生产出发，一定要强化自身工作质量的控制与管理，只有这样才能做好仪表的检测与维修，为企业的经济利益和安全生产奠定基础。

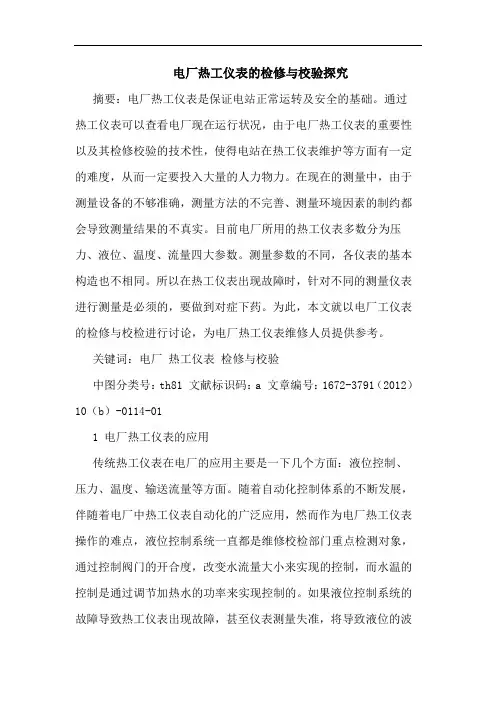

电厂热工仪表的检修与校验探究

摘要：电厂热工仪表是保证电站正常运转及安全的基础。通过热工仪表可以查看电厂现在运行状况，由于电厂热工仪表的重要性以及其检修校验的技术性，使得电站在热工仪表维护等方面有一定的难度，从而一定要投入大量的人力物力。在现在的测量中，由于测量设备的不够准确，测量方法的不完善、测量环境因素的制约都会导致测量结果的不真实。目前电厂所用的热工仪表多数分为压力、液位、温度、流量四大参数。测量参数的不同，各仪表的基本构造也不相同。所以在热工仪表出现故障时，针对不同的测量仪表进行测量是必须的，要做到对症下药。为此，本文就以电厂工仪表的检修与校检进行讨论，为电厂热工仪表维修人员提供参考。

关键词：电厂 热工仪表 检修与校验

中图分类号：th81 文献标识码：a 文章编号：1672-3791（2012）10（b）-0114-01

1 电厂热工仪表的应用

传统热工仪表在电厂的应用主要是一下几个方面：液位控制、压力、温度、输送流量等方面。随着自动化控制体系的不断发展，伴随着电厂中热工仪表自动化的广泛应用，然而作为电厂热工仪表操作的难点，液位控制系统一直都是维修校检部门重点检测对象，通过控制阀门的开合度，改变水流量大小来实现的控制，而水温的控制是通过调节加热水的功率来实现控制的。如果液位控制系统的故障导致热工仪表出现故障，甚至仪表测量失准，将导致液位的波

动，最后破坏锅炉的稳定运行，导致工人不易控制蒸汽输送的过程，最终严重影响热电厂工作效率。因此，加大电厂热电仪表检修与校验的力度，可以使电厂工作效率得到提高。

2 电厂热工仪表检修与校验

2.1 电厂热工仪故障分析

现在电厂所用的热工仪表测量参数分为一下几种：温度、流量、压力、液位四大参数。由于仪表的参数不同，所以针对不同的问题有不同的解决方法，要做到对症下药和高效率的解决问题，举例说在热工仪表出现故障时，对不同的仪表进行测量是首要事情，要避免问题的遗漏。然后要对热工仪表自控系统进行了一定程度的了解，在出现故障时才能第一时间分析是自控系统出现故障还是仪表出现故障，这样做便于维修人员迅速及时的排除故障，制定解决方案，避免慌乱。良好的计算机系统为诊断故障带来了方便，所以在发生故障时，首先检查仪表故障发生前的记录曲线以及参数变化，进行综合全面分析，确定故障发生的原因。而不是单纯通过更换仪表解决故障，原有故障并没有除掉依然存在。热工仪表自控系统记录曲线是分析仪表故障原因的重要数据，如果仪表记录曲线发生一定变化，很可能仪表系统出现了故障。这时候我们可以改变工仪表参数，然后观察曲线如何变化。下面本文就以常见的故障进行详细的分析。

热电厂热工仪表的检修与校验探讨

摘 要：随着社会经济的不断发展，热电厂热工仪表的作用越来越明显，未了保证热电厂热工仪表正常运行必须制定基本安全保障措施，这样才能在社会发展的新时期为热电厂操作人员和相关技术人员的及时维护提供规范准则。热工仪表在热电厂运行中的主要任务是监测和控制各方面的参数，使其性能与发电厂的整体安全和顺利运行有关。因此，正确维护和识别热工仪表对热电厂的正常运行至关重要。本研究的重点是热工仪表，根据电厂维护和运行标准的内容，本文讨论了实际维护和校准的主要内容，希望能对运行实践提供一些指导。

关键词：热工仪表；检修；校验

火力发电一直是我国电力供应的重要来源，随着我国社会经济的不断发展，对电力供应的需求越来越明显，因此电力供应的状况和运行的好坏直接影响到重要商业建筑的运行，对于电厂的运行来说，热工仪表是保证电厂运行安全和效率的基础。即使随着热工仪表在电厂工作区域的扩大，有效控制的难度也越来越大，科学有效地维护和校验直接影响到电厂热工仪表的运行，因此，相关电厂运行人员应重视在社会发展的新时期加强对热工仪表的维护和校验工作 检查和校验问题的探讨，确保运行的顺利启动。

1电厂热工仪表的检修与校验分析

1.1常见故障

电厂现代热工仪表的基本参数是压力、流量、温度和液位。根据实际测量参数的不同，仪器的设计也有所不同。这使我们能够分析出故障是在自动控制系统还是在仪器本身，这有助于我们更快地解决问题。同时，我们可以利用计算机的快速应用对仪器进行诊断：首先，计算机系统可以帮助我们更好地控制仪器故障前的参数变化，帮助我们更好地判断仪器故障的原因；其次，测井曲线也是分析仪器故障原因的重要依据，如果监测测井曲线后测井曲线有较大变化，很可能是系统工作不正常，而且如果在设备故障前，曲线是正常的，但之后的波动却难以控制，可能是过程控制系统出现了问题。

1.2温度测控仪表

考虑到热电偶测量的目标，还必须为实际的维护工作制定一个强有力的科学方法。在分析实际误差时，必须考虑到热电偶在测量完成后会稍微减速，但这不会导致测量值有非常大的变化。当电阻热工仪表、热电偶和偏置电缆断裂或断裂时，通常会导致热敏仪器的极端读数。如果调整输入信号后加速度没有变化，这可能是由于膜片接入的问题，但如果输入信号没有变化，但输出信号有变化，这可能是由于安装设备的故障。
