人工挖孔桩技术交底三级人工挖孔桩是一种传统的基础施工方法，在建筑工程中被广泛应用。
为了确保施工质量和安全，现将人工挖孔桩的相关技术要求向各位施工人员进行交底。
一、工程概况首先，让我们了解一下本工程中人工挖孔桩的基本情况。
本工程位于_____，总共有_____根人工挖孔桩，桩径范围为_____，桩长根据地质情况而定，一般在_____之间。
二、施工准备1、技术准备施工前，技术人员应熟悉施工图纸和地质勘察报告，了解桩位布置、桩径、桩长、桩身配筋等设计要求。
同时，应制定详细的施工方案，并向施工人员进行技术交底。
2、材料准备准备好所需的钢筋、水泥、砂、石等原材料，并确保其质量符合设计和规范要求。
钢筋应具备出厂合格证和检验报告，水泥应进行复试合格后方可使用。
3、施工机具准备准备好挖孔所需的电动葫芦、提升架、吊桶、铁锹、风镐、空压机等机具设备，并确保其性能良好，安全可靠。
4、现场准备平整施工场地，清除桩位处的障碍物。
设置好排水系统，保证场地内不积水。
在桩位处设置定位龙门桩，并做好标记。
三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或经纬仪放出桩位中心线，并在桩位四周设置控制桩，以便在施工过程中随时校核桩位。
2、挖孔（1）挖孔顺序：一般按照跳挖的方式进行，相邻桩孔的施工间隔时间应大于 2 倍桩径，以防止相邻桩孔之间的土体坍塌。
（2）挖孔方法：采用人工挖掘，使用铁锹、风镐等工具进行。
挖孔过程中，应及时护壁，每挖掘 1m 左右，应进行一次护壁施工。
（3）出土：挖掘出的土方应使用吊桶通过电动葫芦或提升架运出桩孔，严禁在桩孔内堆土。
3、护壁施工（1）护壁材料：一般采用混凝土护壁，混凝土强度等级应符合设计要求。
（2）护壁厚度：根据桩径和地质情况确定，一般为 100-150mm。
（3）护壁钢筋：应按照设计要求设置护壁钢筋，钢筋应与桩身钢筋连接牢固。
（4）护壁施工方法：先在桩孔内壁安装护壁模板，然后浇筑混凝土，混凝土应振捣密实。
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人： 记录人： 年 月 日
华南路三期工程
施工技术交底记录
编号：
市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日。
人工挖孔桩技术交底一、工程概述本工程位于_____，基础采用人工挖孔桩，共计_____根。
桩径分别为_____、＿____、＿____等，桩身混凝土强度等级为_____，护壁混凝土强度等级为_____。
二、施工准备1、技术准备熟悉施工图纸及地质勘察报告，了解桩位处的地质情况。
编制施工方案，并向施工人员进行技术交底。
2、材料准备水泥：采用_____水泥，有出厂合格证及复试报告。
砂：采用中砂，含泥量不大于 5%。
石子：采用_____石子，含泥量不大于 2%。
钢筋：钢筋的品种、规格、级别应符合设计要求，并有出厂合格证及复试报告。
3、主要机具提升设备：电动葫芦、慢速卷扬机等。
挖孔工具：短柄铁锹、镐、锤、钎等。
水平运输工具：手推车等。
混凝土浇筑设备：插入式振捣器、溜槽等。
4、作业条件场地已平整，具备施工条件。
测量放线已完成，桩位已定位，并经复核无误。
现场临时水电已接通。
三、施工工艺流程1、测量放线根据设计图纸，利用全站仪或经纬仪进行桩位测量放线，确定桩位中心，并设置十字护桩，以便在施工过程中随时校核桩位。
2、挖孔人工挖孔时，应按照从上到下、逐段开挖的顺序进行。
每段开挖高度一般为 09m~10m。
开挖时，先挖中间部分，然后向周边扩挖，修成圆形。
挖土顺序应先挖中间后周边，按设计桩径加 2 倍护壁厚度控制截面。
孔内挖出的土应及时运离孔口，不得堆放在孔口周边 1m 范围内。
3、护壁施工护壁模板采用定型钢模板或木模板。
护壁混凝土应在当天挖完孔后立即浇筑，不得隔夜。
护壁混凝土应振捣密实，强度达到 5MPa 后方可拆模。
4、钢筋笼制作与安装钢筋笼在现场制作，主筋连接采用焊接或机械连接。
钢筋笼应按照设计要求设置加劲箍和箍筋，确保钢筋笼的刚度和稳定性。
钢筋笼安装时，应采用吊车或塔吊进行吊装，缓慢下放，防止碰撞孔壁。
5、混凝土浇筑桩孔挖至设计深度后，应进行孔底清理，清除孔底浮土、松石等。
混凝土浇筑前，应再次检查孔底沉渣厚度，如超过规定要求，应进行二次清孔。

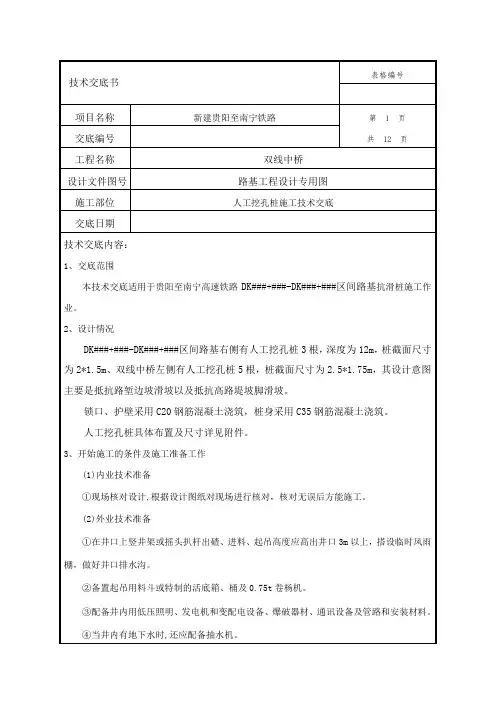

4.3.3-1 人工挖孔桩吊运设备布置图提升设备安装完成后，距离锁口外边缘15cm处，安装定制的成品护栏护栏顶面高于锁口顶面1.2m，并悬挂安全警示标志，如图4.3.3-2所示。
采用Φ16钢筋做外框骨架，Φ12钢筋做网格（大小为15cm×15cm），制作方形（大于孔口40cm）钢筋网，以备不施工时，覆盖孔口。
图4.3.3-2 孔口施工及防护布置图4.4、挖孔挖土作业由人工从上到下逐段开挖，每段高度为 1.0m。
同一段内挖土次序为：先中间后四周。
弃土装入活底吊桶，用20KW慢速卷扬机提升，至地面后运离孔口。
有地下水时,在每节护壁上预埋排水管,使地下水能够集中排出,以保证混凝土的护壁质量。
挖土施工时随时注意孔壁情况，发现问题，及时处理，防止事故发生。
当桩孔开挖深度超过10m时，用1.5kw 的鼓风机，配以直径100mm的送风管，向孔内强制送入风量不小于25L/s的新鲜空气，出风管口距操作人员不大于2m。
照明采用36V低压防水灯。
当孔内岩石须爆破作业时，根据孔内地质条件及以往施工经验，抗滑桩爆破设计按“短进尺、弱爆破、少扰动”的原则进行。
计划每循环进尺1m。
根据手风钻工作性能，钻孔直径为42mm；设计轮廓采用光面爆破；炸药选用乳化炸药，起爆采用非电毫秒雷管起爆。
掏槽眼比辅助眼炮孔深20cm。
开工后先进行爆破试验，以选择合理钻爆参数。
开挖过程中根据地质条件的变化对爆破参数进行动态调整，以保证开挖质量和围岩稳定。
抗滑桩炮眼布置见下图。
图4.4-1 炮眼布置图图4.4-2 掏槽眼布置图抗滑桩爆破参数见下表：表4.4-1 抗滑桩开挖爆破装药参数表开挖部位炮眼类别抗滑桩开挖循环进尺1m炮眼深度炮眼数量（个）单孔装药量kg小计装药量kg雷管段位抗滑桩开挖掏槽眼 1.22 4 0.75 3.00 1#辅助眼18 0.30 2.40 3#周边眼 1 22 0.15 3.3 5# 合计34.7 开挖方量(m3) 7.54.5、出渣在安装挖孔桩提升架时，应保证吊桶和井壁之间留有适当距离，防止施工过程中吊桶碰撞井壁，发生安全事故。
大直径人工挖孔钢筋混凝土灌注桩技术交底㈠、工程概况本工程为市重点工程，位于市南郊东十路北侧，由主楼和三个裙楼组成，主楼建筑面积11890m2，地下两层，地面二十层，高度为87.5m，每层建筑面积为近600m2，结构形式为框架剪力墙高层，裙楼为两层，局部四层，建筑面积11510m2，层高6m，结构形式为框架。
主楼垂直荷载由框架柱和剪力墙传到地下两层的箱形基础上（标高为一8．20m），箱基同时作为桩基的承台，地基承力由65根直径为1000～1200mm的C23钢筋混凝土扩充桩来承担。
场地地质自上而下2.8～4.1m为粘土，其中0.4m厚为填素上或亚粘土，其余为粘土央多量卵石、砾石、姜石。
箱基持力层为第四系下中新统洪积（Q1～2）粘土、碎石层。
㈡、准备工作1、技术准备⑴、收集设计基础和桩基全部图纸、工程地质报告。
⑵、在桩基施工平面布置图上，标明桩位和编号（分别按设计与施工组织设计要求编号），按施工组织设计规定的施工顺序、水电线路标明施工次序。
⑶、施工测量布点，复核测量基线、水准基点及桩位，抄上水平标高木极。
2、施工场地准备由于本建筑物在旧地址上重建，地上和地下障阻物较多，特别是地下各种管网和电缆不清楚，建设单位清理没达到施工要求，应补做“四通一平”的工作，以达到现场施工的要求；做好施工场地临时排水沟，施工用电由建设单位就地解决，临时接线。
3、施工机具挖孔井架两套，电动葫芦三个（起重量为1T，其中1个备用），提土吊桶8个，潜水泵3个，上下吊笼2个，风镐1个，镐、锹、土筐等挖土工具两套，鼓风机和输风管两套，照明工作灯（带橡皮电缆的低压行灯）4个，电铃（供桩孔内外施工通信联系之用）2个。
4、材料水泥：425号普通硅酸盐水泥。
砂：中砂，含泥量小于湖。
石子：碎石，粒径5～15mm，含泥量不大于规。
钢筋：Ⅱ级钢，须有出厂合格证，并经公司试验室试验。
㈢、劳动组织每天三班作业。
每一个桩孔配4人，现场施工机械、水、电维修保养3人，现场技术指挥工程师1人。

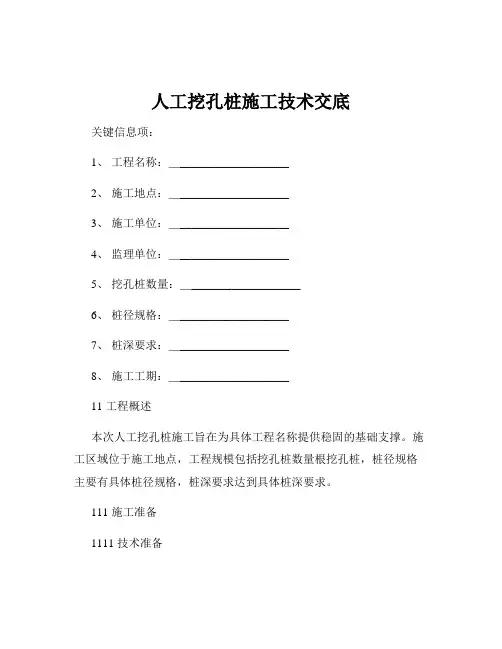

人工挖孔桩施工技术交底关键信息项：1、工程名称：＿___________________2、施工地点：＿___________________3、施工单位：＿___________________4、监理单位：＿___________________5、挖孔桩数量：＿___________________6、桩径规格：＿___________________7、桩深要求：＿___________________8、施工工期：＿___________________11 工程概述本次人工挖孔桩施工旨在为具体工程名称提供稳固的基础支撑。
施工区域位于施工地点，工程规模包括挖孔桩数量根挖孔桩，桩径规格主要有具体桩径规格，桩深要求达到具体桩深要求。
111 施工准备1111 技术准备施工前，技术人员应熟悉施工图纸和地质勘察报告，制定详细的施工方案，并向施工人员进行技术交底。
1112 材料准备准备好所需的钢筋、混凝土等材料，确保材料质量符合设计要求。
1113 设备准备配备挖孔所需的提升设备、通风设备、照明设备等，并确保设备性能良好。
112 施工工艺流程1121 测量放线根据设计图纸，准确放出桩位中心线和桩径轮廓线。
1122 挖孔作业按照从上到下的顺序分段进行挖孔，每段挖掘深度控制在具体深度，及时进行护壁施工。
1123 护壁施工护壁采用具体护壁材料和施工方法，确保护壁的稳定性和安全性。
1124 钢筋笼制作与安装按照设计要求制作钢筋笼，在孔内进行安装，并保证钢筋笼的位置和垂直度。
1125 混凝土灌注灌注混凝土前，应检查孔底沉渣厚度，符合要求后进行混凝土灌注，灌注过程应连续，保证混凝土的密实性。
12 质量控制要点121 桩位偏差控制桩位偏差应符合设计和规范要求，施工过程中应定期进行测量复核。
122 桩径和垂直度控制通过测量工具控制桩径，保证桩径符合设计要求；采用垂线法控制桩的垂直度，偏差不得超过规定值。
123 护壁质量控制护壁混凝土强度、厚度应符合设计要求，护壁之间的连接应牢固。
人工挖孔桩质量技术交底一、工程概述人工挖孔桩是一种常见的基础施工形式，具有施工操作简便、成本较低等优点。
本工程中采用人工挖孔桩基础，旨在为建筑物提供稳定可靠的支撑。
二、施工准备1、技术准备熟悉施工图纸及地质勘察报告，了解桩位布置、桩径、桩长、桩身配筋等设计要求。
编制施工方案，进行技术交底，确保施工人员掌握施工工艺和质量要求。
2、材料准备准备好钢筋、水泥、砂、石等原材料，并确保其质量符合设计和规范要求。
钢筋应具有出厂合格证和质量检验报告，并按规定进行抽样复验。
3、施工机具准备配备挖孔所需的电动葫芦、提土桶、鼓风机、潜水泵、风镐、镐、锹、土筐等工具。
同时，准备好混凝土搅拌机、振捣棒等混凝土浇筑设备。
4、现场准备平整场地，清除杂物，设置排水沟和集水井，保证场地排水畅通。
测量放线，确定桩位中心线和桩径，并做好标记。
三、施工工艺流程1、挖孔（1）第一节桩孔开挖：先挖中间部分，然后向周边扩挖，有效控制桩孔的截面尺寸。
每节开挖深度一般为 10m 左右。
（2）支护壁模板：在挖好的孔壁上安装护壁模板，模板之间用卡具、扣件连接固定，防止模板变形。
（3）浇筑护壁混凝土：护壁混凝土强度等级应符合设计要求，一般为 C20 或 C25。
浇筑时应分层振捣密实，确保护壁的稳定性。
（4）拆除模板：护壁混凝土达到一定强度后（一般为 24 小时），拆除模板，继续下一节桩孔的开挖。
2、孔内排水、通风（1）在挖孔过程中，如有地下水渗出，应及时用水泵抽出孔外。
（2）当孔深超过 10m 时，应采用鼓风机向孔内送风，保证孔内空气流通。
3、终孔检查当挖孔达到设计深度后，应对桩孔的直径、深度、垂直度、孔底沉渣等进行检查，符合要求后方可进行下一道工序。
4、钢筋笼制作与安装（1）根据设计要求，在加工场地制作钢筋笼。
钢筋笼主筋应采用焊接连接，箍筋与主筋应绑扎牢固。
（2）钢筋笼安装时，应采用吊车或塔吊将其缓慢放入孔内，确保钢筋笼的位置和垂直度符合要求。
5、混凝土浇筑（1）混凝土浇筑前，应再次检查孔底沉渣厚度，如超过规定，应进行二次清孔。
