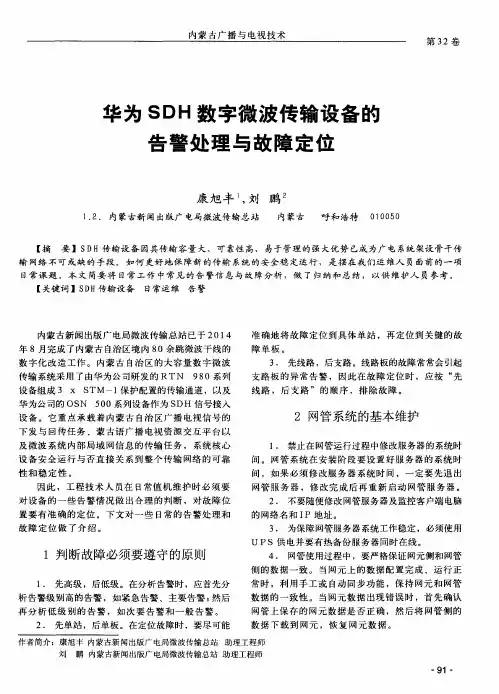

华为Ｓ　Ｄ　Ｈ数字微波传输设备的　

告警处理与故障定位　

康旭丰　，刘鹏。　

１．２．内蒙古新闻出版广电局微波传输总站　内蒙古　呼和浩特０１　００５０　第３　２卷　

【摘　要】ｓ　Ｄ　Ｈ传输设备因其传输容量大、可靠性高、易于管理的强大优势已成为广电系统架设骨干传　

输网络不可或缺的手段。如何更好地保障新的传输系统的安全稳定运行，是摆在我们运维人员面前的一项　

日常课题。本文简要将日常工作中常见的告警信息与故障分析，做了归纳和总结，以供维护人员参考。　

【关键词】Ｓ　ＤＨ传输设备日常运维告警　

内蒙古新闻出版广电局微波传输总站已于２０　１　４　

年８月完成了内蒙古自治区境内８０余跳微波干线的　

数字化改造工作。内蒙古自治区的大容量数字微波　

传输系统采用了由华为公司研发的ＲＴＮ　９　８０系列　

设备组成３　Ｘ　ＳＴＭ一１保护配置的传输通道，以及　

华为公司的ＯＳＮ　５００系列设备作为ＳＤＨ信号接入　

设备。它重点承载着内蒙古自治区广播电视信号的　

下发与回传任务、蒙古语广播电视资源交互平台以　

及微波系统内部局域网信息的传输任务，系统核心　

设备安全运行与否直接关系到整个传输网络的可靠　

性和稳定性。　

因此，工程技术人员在日常值机维护时必须要　

对设备的一些告警情况做出合理的判断，对故障位　

置要有准确的定位。下文对一些日常的告警处理和　

故障定位做了介绍。　

１判断故障必须要遵守的原则　

１．先高级，后低级。在分析告警时，应首先分　

析告警级别高的告警，如紧急告警、主要告警；然后　

再分析低级别的告警，如次要告警和一般告警。　

２．先单站，后单板。在定位故障时，要尽可能　准确地将故障定位到具体单站，再定位到关键的故　

障单板。　

３．先线路，后支路。线路板的故障常常会引起　

支路板的异常告警，因此在故障定位时，应按“先　

线路，后支路”的顺序，排除故障。　

２网管系统的基本维护　

１．禁止在网管运行过程中修改服务器的系统时　

间。网管系统在安装阶段要设置好服务器的系统时　

华为SDH故障

1.1 R_LOS

告警名称或故障现象：

R_LOS告警表示接收线路侧信号丢失（Receive loss of signal），为紧急告警。

告警产生原因：

1、断纤；

2、线路衰耗过大；

3、本板接收方向故障；

4、对端站发送部分故障，线路发送失效；

5、对端站交叉时钟板故障或不在位。

告警处理方法：

1、现场用光功率计检测告警单板的接收光功率是否正常。如果接收光功率正常，请转至步骤8。

2、检查光缆是否有故障，排除光缆故障后，查看告警是否排除。

3、清洁本站尾纤接头和线路板接收光口，查看告警是否排除。

4、检查本站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。正确使用法兰盘和光衰减器后，查看告警是否排除。

5、用光功率计检查对端站的发射光功率是否正常，如果发射光功率不正常，更换线路板。

6、如果发射光功率正常，清洁对端站的尾纤接头，查看告警是否排除。

7、检查对端站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。正确使用法兰盘和光衰减器后，查看告警是否排除。

8、更换本站上报告警的线路板，查看告警是否排除。

9、更换对端站的线路板，查看告警是否排除。

1.2 R_LOF、R_OOF

告警名称或故障现象：

R_LOF告警表示接收线路侧帧丢失（Receive loss of frame），为紧急告警。

告警产生原因：

1、接收信号衰减过大；

2、对端站发送信号无帧结构；

3、本板接收方向故障。

告警处理方法：

1、在网管上查看是否有高级别的R_LOS告警，优先处理这些高级别告警后，查看告警是否排除。

2、检测告警单板的接收光功率是否正常。如果接收光功率正常，请转至步骤9。如果收光不正常，让现场定位衰耗点在机房内还是在线路上，如果在线路上，转至步骤8。

3、清洁本站尾纤接头和线路板接收光口，查看告警是否排除。

4、检查本站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。正确使用法兰盘和光衰减器后，查看告警是否排除。

第 1 页 SDH传输系统的常见故障处理

SDH传输系统作为一种高科技的信息传输数据处理工具，具有高效率和高精准度的特点，提高了数据信息的流通和运行效率，极大地方便了工作中的信息处理。但由于现有的急速局限问题，SDH传输系统在运用中会出现一些故障，本文主要是在对SDH系统进行相关介绍的基础上，对其运行中常见的故障进行分析处理的方法的讨论。

1.SDH传输系统

SDH光传输设备，是一种综合信息传送网络，实现了复接、线路传输及交换功能的一体性，由统一网管系统操作。网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等是SDH光传输设备所具有的独特功能。对SDH光传输设备进行有效利用能够大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，是传输技术在信息技术领域最新的应用和发展热点。

2.SDH传输系统维护

在实际的维护工作中，会经常出现多个节点同时告警的情况，。在这种情况下，首先应当利用熟练掌握的SDH传输系统的相关运作知识，准确定位故障点，精准地找到出现故障点的单站。一旦对问题完成精准的定位后，就应当根据实际情况，对查找到的出现问题的单站进行数据分析、硬件检查、更换硬件等操作，从而解决现有故障。分析、环回、换盘等是常用的故障定位方法。对故障进行定位时，应遵循以下原则：先排除外部的可能因素，再尽可能准确地将故障定位到单站；按先线路再支路的顺序进行故障定位；分析告警时应从高级别的告警入手。在遵循这些原则的前提第 2 页 下，充分利用故障定位方法，就能够保证故障定位的准确性，为故障的解决提供基本前提。

3.SDH传输系统常用的故障识别方法

SDH传输系统的故障问题带有较强的普遍性。在实际工作中，对这些具有普遍性的故障进行有效识别能够提升故障解决的效率。本文对常见的SDH传输系统故障进行了系统的归纳，并根据业界长期累积的经验为这些故障的有效识别提供科学系统的方法。

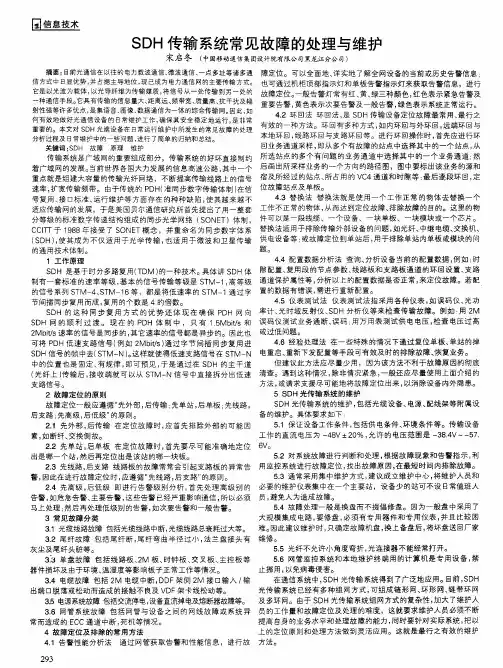

ＳＤＨ传输系统常见故障的处理与维护　宋启冬（中国移动通信集团设计院有限公司黑龙江分公司）　摘要：目前光通信在以往的电力载波通信、微波通信、一点多址等诸多通　信方式中日显优势，并占据主导地位，现已成为电力通信网的主要传输方式。　它是以光波为载体，以光导纤维为传输媒质，将信号从一处传输到另一处的　一种通信手段。它具有传输的信息量大、距离远、频带宽、质量高、抗干扰及辐　射性强等许多优点，是集语音、图像、数据通信为一体的综合传输网。因此，如　何有效地做好光通信设备的日常维护工作，确保其安全稳定地运行，是非常　重要的。本文对ＳＤＨ光端设备在日常运行维护中所发生的常见故障的处理　分析过程及日常维护中的一些问题，进行了简单的归纳和总结。　关键词：ＳＤＨ故障原理维护　传输系统是广域网的重要组成部分，传输系统的好坏直接制约　着广域网的发展。当前世界各国大力发展的信息高速公路，其中一个　重点就是组建大容量的传输光纤网络，不断提高传输线路上的信号　速率，扩宽传输频带。由于传统的ＰＤＨ（准同步数字传输体制）在信　号复用、接口标准、运行维护等方面存在的种种缺陷，使其越来越不　适应传输网的发展，于是美国贝尔通信研究所首先提出了用一整套　分等级的标；隹数字传递结构组成的同步光学网络（ＳＯＮＥＴ）体制，　ＣＣＩＴＴ于１９８８年接受了ＳＯＮＥＴ概念，并重命名为同步数字体系　（ＳＤＨ），使其成为不仅适用于光学传输，也适用于微波和卫星传输　的通用技术体制。　１工作原理　ＳＤＨ是基于时分多路复用（ＴＤＭ）的一种技术。具体讲ＳＤＨ体　制有一套标准的速率等级，基本的信号传输等级是ＳＴＭ一１，高等级　的信号系列ＳＴＭ一４、ＳＴＭ一１　６等，都是将低速率的ＳＴＭ一１通过字　节间插同步复用而成，复用的个数是４的倍数。　ＳＤＨ的这种同步复用方式的优势还体现在确保ＰＤＨ网向　ＳＤＨ网的顺利过渡。现在的ＰＤＨ体制中，只有１　５Ｍｂｉｔ／ｓ和　２Ｍｂｉｔ／ｓ速率的信号是同步的，其它速率的信号都是异步的。因此也　可将ＰＤＨ低速支路信号（例如２Ｍｂｉｔ／ｓ）通过字节间插同步复用进　ＳＤＨ信号的帧中去（ＳＴＭ—Ｎ）。这样就使得低速支路信号在ＳＴＭ—Ｎ　中的位置也是固定、有规律，即可预见，于是通过在ＳＤＨ的主干道　（光纤上）传输后，接收端就可以从ＳＴＭ—Ｎ信号中直接拆分出低速　支路信号。　２故障定位的原则　故障定位一般应遵循“先外部，后传输；先单站，后单板：先线路，　后支路：先高级，后低级”的原则。　２．１先外部，后传输在定位故障时，应首先排除外部的可能因　素，如断纤、交换侧故。　２．２先单站，后单板在定位故障时，首先要尽可能准确地定位　出是哪一个站，然后再定位出是该站的哪一块板。　２．３先线路，后支路线路板的故障常常会引起支路板的异常告　警，因此在进行故障定位时，应遵循“先线路，后支路”的原则。　２．４先高级，后低级即进行告警级别分析，首先处理高级别的　告警，如危急告警、主要告警，这些告警已经严重影响通信，所以必须　马上处理；然后再处理低级别的告警，如次要告警和一般告警。　３常见故障分类　３．１光缆线路故障包括光缆线路中断，光缆线路总衰耗过大等。　３．２尾纤故障包括尾纤断，尾纤弯曲半径过小，法兰盘接头有　灰尘及尾纤头脏等。　３．３单盘故障包括线路板、２Ｍ板、时钟板、交叉板、主控板等　器件损坏及由于环境、温湿度等影响板子正常工作等情况。　３。４电缆故障包括２Ｍ电缆中断，ＤＤＦ架侧２Ｍ接口输入／输　出端口脱落或松动而造成的接触不良及ＶＤＦ架卡线松动等。　３＿５电源系统故障包括交流停电，设备直流掉电及熔断器故障等。　３．６网管系统故障包括网管与设备之间的网线故障或系统异　常而造成的ＥＣＣ通道中断，死机等情况。　４故障定位及排除的常用方法　４．１告警性能分析法通过网管获取告警和性能信息，进行故　２９３　障定位。可以全面地、详实地了解全网设备的当前或历史告警信息：　也可通过机柜顶部指示灯和单板告警指示灯来获取告警信息，进行　故障定位。一般告警灯常有红、黄、绿三种颜色，红色表示紧急告警及　重要告警，黄色表示次要告警及一般告警，绿色表示系统正常运行。　４．２环回法环回法，是ＳＤＨ传输设备定位故障最常用、最行之　有效的一种方法。环回有多种方式，如内环回与外环回，远端环回与　本地环回，线路环回与支路环回等。进行环回操作时，首先应进行环　回业务通道采样，即从多个有故障的站点中选择其中的一个站点，从　所选站点的多个有问题的业务通道中选择其中的一个业务通道：然　后画出所采样业务的一个方向的路径图，图中要标出该业务的源和　宿及所经过的站点、所占用的ＶＣ４通道和时隙等；最后逐段环回，定　位故障站点及单板。　４．３替换法替换法就是使用一个工作正常的物体去替换一个　工作不正常的物体，从而达到定位故障、排除故障的目的。这里的物　件可以是一段线缆、一个设备、一块单板、一块模块或一个芯片。　替换法适用于排除传输外部设备的问题，如光纤、中继电缆、交换机、　供电设备等；或故障定位到单站后，用于排除单站内单板或模块的问　题。　４．４配置数据分析法查询、分析设备当前的配置数据，例如：时　隙配置、复用段的节点参数、线路板和支路板通道的环回设置、支路　通道保护属性等，分析以上的配置数据是否正常，来定位故障。若配　置的数据有错误，需进行重新配置。　４．５仪表测试法仪表测试法指采用各种仪表，如误码仪、光功　率计、光时域反射仪、ＳＤＨ分析仪等来检查传输故障。例如：用２Ｍ　误码仪测试业务通断、误码：用万用表测试供电电压，检查电压过高　或过低问题。　４．６经验处理法在一些特殊的情况下通过复位单板、单站的掉　电重启、重新下发配置等手段可有效及时的排除故障、恢复业务。　但建议此方法应尽量少用，因为该方法不利于故障原因的彻底　清查。遇到这种情况，除非情况紧急，一般还应尽量使用上面介绍的　方法，或请求支援尽可能地将故障定位出来，以消除设备内外隐患。　５　ＳＤＨ光传输系统的维护　ＳＤＨ光传输系统的维护，包括光缆设备、电源、配线架等附属设　备的维护。具体要求如下：　５．１保证设备工作条件，包括供电条件、环境条件等。传输设备　工作的直流电压为一４８Ｖ±２０％，允许的电压范围是一３８．４Ｖ—一５７．　６Ｖ。　５．２对系统故障进行判断和处理，根据故障现象和告警指示，利　用监控系统进行故障定位，找出故障原因，在最短时间内排除故障。　５．３通常采用集中维护方式，建议成立维护中心，将维护人员和　必要的维护仪表集中在一个主要站，设备少的站可不设日常值班人　员，避免人为造成故障。　５．４故障处理一般是换盘而不提倡修盘。因为一般盘中采用了　大规模集成电路，要修盘，必须有专用器件和专用仪表，并且比较困　难。因此建议维护时，只确定故障机盘，换上备盘后，将坏盘送回厂家　维修。　５．５光纤不允许小角度弯折，光连接器不能经常打开。　５。６网管监控系统和本地维护终端用的计算机是专用设备，禁　止挪用，以免病毒侵害。　在通信系统中，ＳＤＨ光传输系统得到了广泛地应用。目前，ＳＤＨ　光传输系统已经有多种组网方式，可组成链形网、环形网、链带环网　及多环网。由于ＳＤＨ光传输系统组网方式的复杂性，加大了维护人　员的工作量和故障定位及处理的难度，这就要求维护人员必须不断　提高自身的业务水平和处理故障的能力，同时要针对实际系统，把以　上的定位原则和处理方法做到灵活应用。这就是最行之有效的维护　方法。
