常用工量具的使用

Sub ject

文件主题 焊缝尺使用及保养说明 Version：

类 别： 【第三层次文件】 Version：

版 本： 第【01】版

Source：

编制部门： 【质量部】 Number：

编 号： HZSY-ZY/QA-001-2017 Page：

页 码： 第 1 页 共 1 页

量具名称 卡尺类别 量具量程 注意事项及维护保养

焊缝尺 CH45型 / 1.焊接检验尺不能与其它工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。

2.不允许用香蕉水擦洗刻度部位。

3.多用尺的间隙尺，不能当工具使用。

4.用完后应擦拭干净，放入盒内；如要长期保存时，用汽油将焊接检验尺擦洗干净，涂上防锈油，然后放入包装盒内。

焊缝尺简介 焊缝尺操作步骤说明

1.测量平面焊缝高度，首先应将高度尺对准零刻度，主尺紧靠测量平面，然后滑动高度尺与焊点接触，高度尺所指示值即为焊缝高度。

2.测量角焊缝，首先把主尺的工作面与焊接件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为角焊缝厚度，如图3所示；

3.测量角焊缝高度，用主尺工作面靠紧焊接件和焊缝，并滑动高度尺与焊接件的另一边接触，看高度的指示值即为角焊缝高度。

4.测量焊缝宽度，先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，多用尺的指示值即为焊缝宽度。

操作图例

平面焊缝高度测量 角焊缝高度测量 焊缝高度测量 焊缝厚咬边深度测量 角焊缝厚度测量 图1 图2 图3 图4 图5 附录E

常用量具的使用方法

常用量具的使用方法如下：

1. 尺子：用于测量直线距离或长度。将尺子的起点对齐物体的一端，然后读取另一端的刻度值。

2. 卷尺：用于测量直线距离或长度。将卷尺的一端放置在物体的一端，然后拉出卷尺上所需长度的刻度。

3. 角度量角器：用于测量角度。将量角器的中心点对准角的顶点，然后读取刻度上的角度值。

4. 游标卡尺：用于测量外径、内径和深度。将卡尺的可动下颚放置在物体上，使其与物体接触，然后读取固定下颚上的刻度值。

5. 厚度规：用于测量物体的厚度。将厚度规的两个尖端放置在物体的两侧，然后读取刻度上的厚度值。

6. 圆规：用于测量圆形物体的直径。将圆规的两脚放在物体的两侧，然后将圆规转动，直到两脚与物体接触，然后读取刻度上的直径值。

7. 硬度计：用于测量物体的硬度。将硬度计的针头轻轻压在物体表面，然后读取刻度上的硬度值。

8. 电子秤：用于测量物体的重量。将物体放在秤盘上，然后读取显示屏上的重量值。

注意：在使用量具时，应确保量具与被测物体接触紧密，避免晃动或偏移。此外，应注意保持量具的清洁和完好，以确保准确测量。

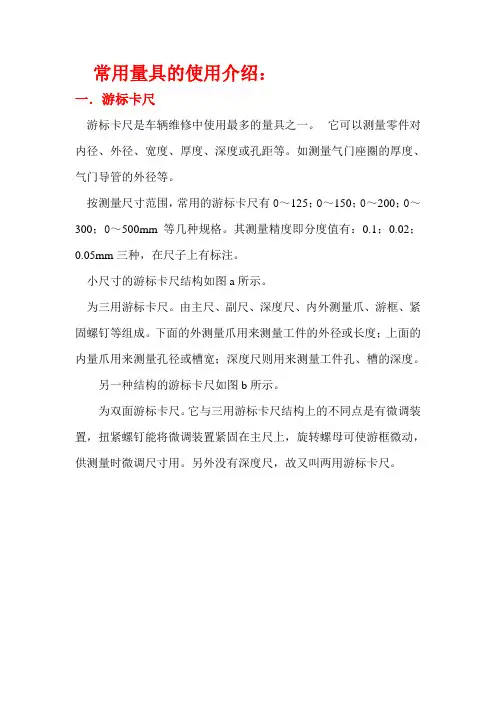

常用量具的使用介绍：

一．游标卡尺

游标卡尺是车辆维修中使用最多的量具之一。 它可以测量零件对内径、外径、宽度、厚度、深度或孔距等。如测量气门座圈的厚度、气门导管的外径等。

按测量尺寸范围，常用的游标卡尺有0～125；0～150；0～200；0～300；0～500mm等几种规格。其测量精度即分度值有：0.1；0.02；0.05mm三种，在尺子上有标注。

小尺寸的游标卡尺结构如图a所示。

为三用游标卡尺。由主尺、副尺、深度尺、内外测量爪、游框、紧固螺钉等组成。下面的外测量爪用来测量工件的外径或长度；上面的内量爪用来测量孔径或槽宽；深度尺则用来测量工件孔、槽的深度。

另一种结构的游标卡尺如图b所示。

为双面游标卡尺。它与三用游标卡尺结构上的不同点是有微调装置，扭紧螺钉能将微调装置紧固在主尺上，旋转螺母可使游框微动，供测量时微调尺寸用。另外没有深度尺，故又叫两用游标卡尺。

游标卡尺的使用与维护：

1． 使用前必须将工件的待测部位及卡尺，用干净的棉纱擦拭干净，不得有油污、污垢，而影响测量精度。

2． 测量前，将游标卡尺的量爪紧密闭合，用眼观察应无明显的光隙，检查主尺和游标卡尺的零线是否对齐。如对不齐，使量爪闭合三次，每次读数相同，可记下此数，测量时进行修正。否则，游标卡尺应送修。 3． 测量外径或长度时，先用主尺上量爪的测量面靠上工件，然后移动游标使量爪测量面紧贴工件，即可读数。量爪与工件表面的接触压力以量爪能在工件表面自由滑动为宜。有微动装置的应使用微动装置。注意尺子必须放正，以免产生误差。

4． 用三用游标卡尺测量孔深时，主尺端面应贴在工件端面并使深度尺尖端贴紧内孔底面，即可读出尺寸。

5． 测量内径时应注意使量爪的两测量面位于孔的直径位置处，用紧固螺钉固定游框沿孔的的中心线滑出后再读数。

6． 读数时以游标的零刻线为基准，，先读出它左边主尺子上的毫米数，再看游标上与主尺刻度线对齐的线，读出游标的小数部分，两次读数之和则为被测尺寸的读数。

钳工常用工具、量具、仪表的名称、用途与使用方法

一、钳工常用工具

1. 螺丝刀：用于拧紧或拆卸螺丝。根据螺丝头部的槽口形状，螺丝刀可分为一字形和十字形螺丝刀。使用时，应选用合适的螺丝刀，并确保刀口与螺丝头部槽口匹配，避免损坏螺丝。

2. 扳手：用于拧紧或拆卸螺栓和螺母。常用的扳手有活动扳手、开口扳手和管钳等。使用时，应选择合适的扳手，并确保扳手与螺栓或螺母匹配，避免损坏螺栓或螺母。

3. 锤子：用于敲击物体，使其变形或移位。常用的锤子有铁锤、木锤和橡胶锤等。使用时，应选择合适的锤子，并确保锤子的重量和形状适合于被敲击物体，避免损坏物体。

4. 钢锯：用于锯割金属材料。使用时，应将钢锯放置在平整的表面上，并保持锯条与被锯割物体垂直。同时，应逐渐施加压力，避免损坏锯条。

5. 电钻：用于在金属、木材或塑料等材料上打孔。使用时，应选择合适的钻头，并确保电钻与被钻孔材料匹配，避免损坏材料。同时，应注意安全，避免受伤。

二、量具

1. 游标卡尺：用于测量长度、宽度、高度和深度等尺寸。使用时，应将游标卡尺放置在平整的表面上，并将被测量物体放在卡尺的测量爪之间。同时，应注意保持卡尺的清洁和精度。

2. 千分尺：用于测量微小尺寸。使用时，应将千分尺放置在平整的表面上，并将被测量物体放在测量头上。同时，应注意保持千分尺的清洁和精度。

3. 百分表：用于测量形状误差和位置误差。使用时，应将百分表放置在平整的表面上，并将被测量物体放在测量头上。同时，应注意保持百分表的清洁和精度。

4. 量角器：用于测量角度。使用时，应将被测量物体放置在量角器的直尺上，并根据需要调整角度。同时，应注意保持量角器的清洁和精度。

三、仪表

1. 万用表：用于测量电流、电压和电阻等电气参数。使用时，应选择合适的量程，并将红黑表笔分别插入相应的插孔中。同时，应注意保持万用表的清洁和精度。

2. 钳形表：用于测量交流电流和电压。使用时，应将钳形表放置在平整的表面上，并将被测量导线放入钳口中。同时，应注意保持钳形表的清洁和精度。
