SDH常见告警及原因分析

SDH常见告警及处理方法

一、SDH常见告警

1、AIS(Alarm Indication Signal):系统发生严重故障，但故障定位困难时发出的报警信号，其特征是所有光纤信道的信号都变为8kHz的正弦波。

2、RDI 告警：Remote Defect Indication，用来标识由网络其中一端的故障引起的报警信号，其特征是只有发送方端口发出的信号变为8kHz 正弦波，接收端口不发生改变。

3、LOS(Loss of Signal): 信号丢失告警，当根据多模解调器的输出结果发现收发光纤的质量有问题时，就发出此类报警。

4、LOF (Loss Of Frame):帧丢失告警，当多模解调器未能正确解调出SDH/SONET信号帧，只能解调出时隙时，就发出此类报警。

5、LOFL(Loss Of Frame Lock)：解调锁定丢失告警，当多模解调器未能正确解调SDH/SONET信号帧，会给发出此类报警。

6、TIM（Trace Identify Mismatch）：诊断路径标识错误报警，当多模解调器识别进入端口的信号的诊断路径标识，与设置的诊断路径标识不一致时，就发出此报警。

7、STU（Signal Fail）：发射信号失效报警，当多模解调器发射板信号失效时，就发出此报警。

二、SDH常见告警的处理原则

1、首先仔细考察AIS信号，是否处纤芯断纤等原因导致的。 2、考察RDI信号，区分是单向报警还是双向报警，以及是否真的是本段线路出现问题还是根据RDI反向传输到下一个站点的问题。

华为SDH故障

1.1 R_LOS

告警名称或故障现象：

R_LOS告警表示接收线路侧信号丢失（Receive loss of signal），为紧急告警。

告警产生原因：

1、断纤；

2、线路衰耗过大；

3、本板接收方向故障；

4、对端站发送部分故障，线路发送失效；

5、对端站交叉时钟板故障或不在位。

告警处理方法：

1、现场用光功率计检测告警单板的接收光功率是否正常。如果接收光功率正常，请转至步骤8。

2、检查光缆是否有故障，排除光缆故障后，查看告警是否排除。

3、清洁本站尾纤接头和线路板接收光口，查看告警是否排除。

4、检查本站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。正确使用法兰盘和光衰减器后，查看告警是否排除。

5、用光功率计检查对端站的发射光功率是否正常，如果发射光功率不正常，更换线路板。

6、如果发射光功率正常，清洁对端站的尾纤接头，查看告警是否排除。

7、检查对端站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。正确使用法兰盘和光衰减器后，查看告警是否排除。

8、更换本站上报告警的线路板，查看告警是否排除。

9、更换对端站的线路板，查看告警是否排除。

1.2 R_LOF、R_OOF

告警名称或故障现象：

R_LOF告警表示接收线路侧帧丢失（Receive loss of frame），为紧急告警。

告警产生原因：

1、接收信号衰减过大；

2、对端站发送信号无帧结构；

3、本板接收方向故障。

告警处理方法：

1、在网管上查看是否有高级别的R_LOS告警，优先处理这些高级别告警后，查看告警是否排除。

2、检测告警单板的接收光功率是否正常。如果接收光功率正常，请转至步骤9。如果收光不正常，让现场定位衰耗点在机房内还是在线路上，如果在线路上，转至步骤8。

3、清洁本站尾纤接头和线路板接收光口，查看告警是否排除。

4、检查本站的法兰盘和光衰减器是否连接正确，光衰减器的衰减值是否过大。正确使用法兰盘和光衰减器后，查看告警是否排除。

关于SDH设备2M电路故障的分析思考

摘要 2m电路的运用在sdh系统占有很大比重，它的稳定是sdh系统的基石。如何利用这些告警信息快速判断、定位故障、处理故障，就显得至关重要。

关键词 误码系统稳定分析处理

铁路在高速发展，对传输网络的安全性及稳定性也就提出了更高的要求。在铁路通信系统中有大量的2m业务在使用，在日常维护工作中会遇见很多2m电路故障，大多数故障会有相对应的信息上报网管。如何利用这些告警信息快速判断、定位故障、处理故障，就显得至关重要。下面就2m电路的告警信息、如何查找处理进行分析如下：

一、2m电接口los告警

网管的告警信息：2m信号丢失。当检测到pdh一侧没有信号送入sdh设备时，2m支路板会上报此类告警信息。los只与本网元有关，一般有一下几个原因造成：1、2m缆有问题。2、终端设备的ddf架的2m接口接触不良。3、电接口板对应的某个或某些2m接口的电路模块损坏。4、数据配置有误。5、时隙数据丢失。

这类故障的处理较为简单，但为了不至于与中断业务，可以通过配置新的替代业务的办法先恢复故障业务，然后再处理故障电路。

常见的方法有：1、在ddf侧对该电路进行硬环回，判断是传输侧还是业务侧的问题。2、在网管上对该2m口做“线路侧环回”、“终端侧环回”，来判断是哪一段出的问题。3、检查数据是否配置错误，通常使用插入告警法。4、重新配置该2m电路的数据解决数据丢失告警。5、更换故障的2m支路板。

二、2m接口没有los告警

造成该现象的原因如下：1、时隙配置错误。 2、接地问题：如传输设备接地阻值较大，造成2m线屏蔽层的电位太高。3、维护和故障处理时设置了各类环回：网管设置的软环，设备侧的硬环。4、设备的单板吊死。5、软硬件版本不一致。

因为没有告警信息，所以这类问题处理起来较为复杂。处理此类问题的主要方法有时隙配置重新下发、仪表测试、插入告警、环回等方法。1、时隙配置错误的处理：在网管上将穿通的业务时隙在某个网元处，把收发配置在相对应的光板上的收发tu-12上。2、接地不良的处理：首先检查ddf架的接地是否合格，测试方法就是用毫伏表对2m口的直流压降进行测试。3、用误码仪来测试2m电路：一般用终端法进行测试，收对方正常则传输就正常；如收对方ais，则说明对方发不正常。4、处理网络中的环回：一是人为下发的环回命令，这个可通过数据库上载予以证实，然后把环回命令清除即可；二是设备硬件故障造成的环回，这种环回可通过环回法和插入告警法来判断出环回点，然后通过复位对应的交叉板或支路板来解决。5、单板吊死，工作灯一般是长亮的。处理的方法是先对该板进行硬插拔，还不好的话就更换该板。

第 1 页 SDH传输系统的常见故障处理

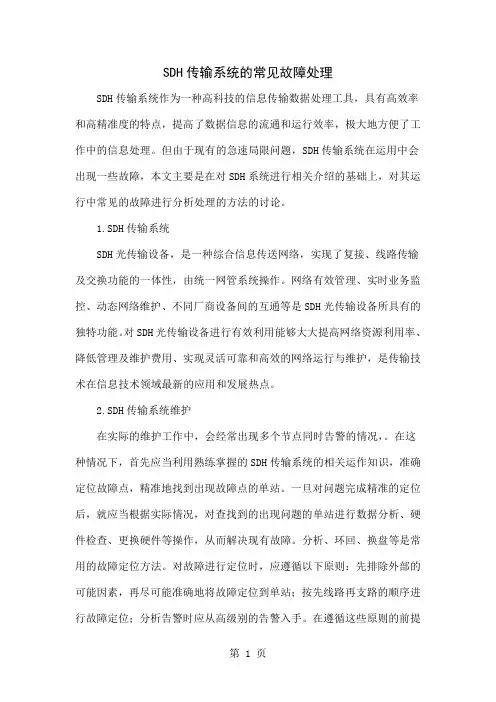

SDH传输系统作为一种高科技的信息传输数据处理工具，具有高效率和高精准度的特点，提高了数据信息的流通和运行效率，极大地方便了工作中的信息处理。但由于现有的急速局限问题，SDH传输系统在运用中会出现一些故障，本文主要是在对SDH系统进行相关介绍的基础上，对其运行中常见的故障进行分析处理的方法的讨论。

1.SDH传输系统

SDH光传输设备，是一种综合信息传送网络，实现了复接、线路传输及交换功能的一体性，由统一网管系统操作。网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等是SDH光传输设备所具有的独特功能。对SDH光传输设备进行有效利用能够大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，是传输技术在信息技术领域最新的应用和发展热点。

2.SDH传输系统维护

在实际的维护工作中，会经常出现多个节点同时告警的情况，。在这种情况下，首先应当利用熟练掌握的SDH传输系统的相关运作知识，准确定位故障点，精准地找到出现故障点的单站。一旦对问题完成精准的定位后，就应当根据实际情况，对查找到的出现问题的单站进行数据分析、硬件检查、更换硬件等操作，从而解决现有故障。分析、环回、换盘等是常用的故障定位方法。对故障进行定位时，应遵循以下原则：先排除外部的可能因素，再尽可能准确地将故障定位到单站；按先线路再支路的顺序进行故障定位；分析告警时应从高级别的告警入手。在遵循这些原则的前提第 2 页 下，充分利用故障定位方法，就能够保证故障定位的准确性，为故障的解决提供基本前提。

3.SDH传输系统常用的故障识别方法

SDH传输系统的故障问题带有较强的普遍性。在实际工作中，对这些具有普遍性的故障进行有效识别能够提升故障解决的效率。本文对常见的SDH传输系统故障进行了系统的归纳，并根据业界长期累积的经验为这些故障的有效识别提供科学系统的方法。
