1 第1章 电路模型和电路定律
三、单项选择题
1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ）
A、一定为正值 B、一定为负值 C、不能肯定是正值或负值
2、已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（ B ）
A、6V B、－6V C、14V
3、当电阻R上的u、i参考方向为非关联时，欧姆定律的表达式应为（ B ）
A、Riu B、Riu C、
iRu
4、一电阻R上u、i参考方向不一致，令u=－10V，消耗功率为0.5W，则电阻R为（ A ）
A、200Ω B、－200Ω C、±200Ω
5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（ B ）
A、10V B、20V C、30V
6、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。
A、储存电场能量 B、储存磁场能量 C、耗能
7、理想电压源和理想电流源间（ B ）
A、有等效变换关系 B、没有等效变换关系 C、有条件下的等效关系
8、当恒流源开路时，该恒流源内部（ B ）
A、有电流，有功率损耗 B、无电流，无功率损耗 C、有电流，无功率损耗
9、图示电路中5V电压源发出的功率P等于（ A ）
A）15W B）－15W
C）30W D）－30W
五、计算分析题
1、图1.1所示电路，已知U=3V，求R。（2Ω）
2、图1.2所示电路，已知US＝3V，IS＝2A，求UAB和I。（3V、5A）
3、图1.3所示电路，负载电阻RL可以任意改变，问RL等于多大时其上可获得最大功率，1mA 2KΩ + 10V － 4KΩ ＋

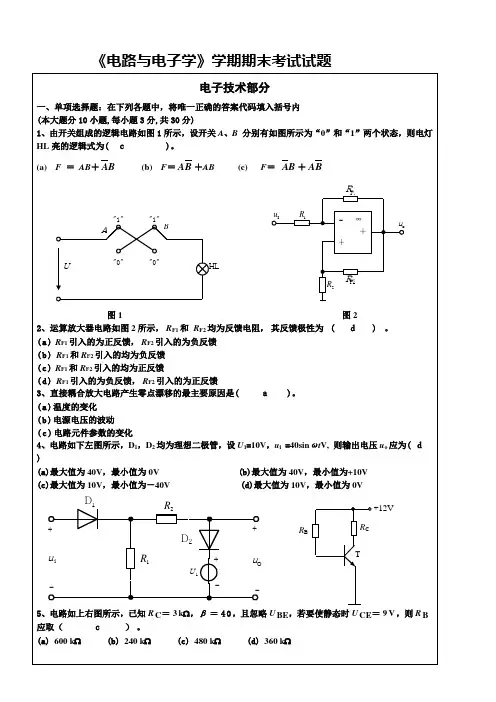

《电路与电子学》学期期末考试试题
电子技术部分
一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内
(本大题分10小题,每小题3分,共30分)
1、由开关组成的逻辑电路如图1所示，设开关A、B 分别有如图所示为“0”和“1”两个状态，则电灯
HL亮的逻辑式为( ｃ )。
(a) F ＝ AB＋BA (b) F＝BA＋AB (c) F＝ BA＋BA
"0""0""1""1"HLBAU -∞＋＋R2RF1RF2R1uouI
图1 图2
2、运算放大器电路如图2所示，RF1和RF2均为反馈电阻，其反馈极性为 ( ｄ ) 。
(a) RF1引入的为正反馈，RF2引入的为负反馈
(b) RF1和RF2引入的均为负反馈
(c) RF1和RF2引入的均为正反馈
(d) RF1引入的为负反馈，RF2引入的为正反馈
3、直接耦合放大电路产生零点漂移的最主要原因是( ａ )。
(a)温度的变化
(b)电源电压的波动
(c)电路元件参数的变化
4、电路如下左图所示，D1，D2均为理想二极管，设U1=10V，ui =40sinωtV, 则输出电压uo应为( ｄ
)
(a)最大值为40V，最小值为0V (b)最大值为40V，最小值为+10V
(c)最大值为10V，最小值为－40V (d)最大值为10V，最小值为0V
R1R2U1uiuOD1D2+-+-+-
5、电路如上右图所示，已知RC＝3k，β＝40，且忽略UBE，若要使静态时UCE＝9V，则RB
应取（ ｃ ）。
(a) 600 k (b) 240 k (c) 480 k (d) 360 k
1 中篇 模拟电子技术基础
第五章 半导体二极管、晶体管和场效应管
一、填空题
1、N型半导体是在本征半导体中掺入极微量的 五 价元素组成的。这种半导体内的多数载流子为 自由电子 ，少数载流子为 空穴 ，定域的杂质离子带 正 电。
2、双极型三极管内部有 基 区、 发射 区和 集电 区，有 发射 结和 集电 结及向外引出的三个铝电极。
3、PN结正向偏置时，内、外电场方向 相反 ，PN结反向偏置时，内、外电场方向 相同 。
4、二极管的伏安特性曲线上可分为 死 区、 正向导通 区、 反向截止 区和
反向击穿 区四个工作区。
5、用指针式万用表检测二极管极性时，需选用欧姆挡的 R×1k 档位，检测中若指针偏转较大，可判断与红表棒相接触的电极是二极管的 阴 极；与黑表棒相接触的电极是二极管的 阳 极。检测二极管好坏时，若两表棒位置调换前后万用表指针偏转都很大，说明二极管已经被 击穿 ；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经 老化不通 。
6、双极型三极管简称晶体管，属于 电流 控制型器件，单极型三极管称为
MOS管，属于 电压 控制型器件。MOS管只有 多数 载流子构成导通电流。
7、场效应管是利用外加电压产生的 电场 来控制漏极电流的大小的。
二、判断正误
1、P型半导体中定域的杂质离子呈负电，说明P型半导体带负电.。 （ × ）
2、晶体管和场效应管一样，都是由两种载流子同时参与导电。 （ × ）
3、用万用表测试晶体管好坏和极性时，应选择欧姆档R×10K档位。 （ × ）
4、PN结正向偏置时，其内电场和外电场的方向相同。 （ × ）
5、无论在任何情况下，三极管都具有电流放大能力。 （ × ）

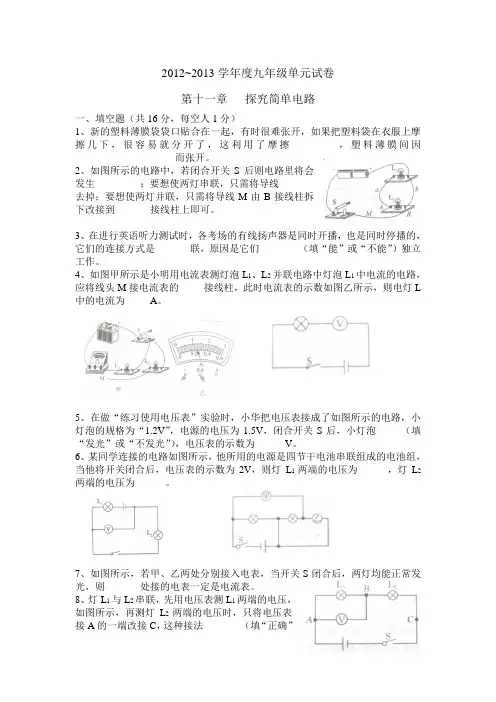

2012~2013学年度九年级单元试卷
第十一章 探究简单电路
一、填空题（共16分，每空人1分）
1、新的塑料薄膜袋袋口贴合在一起，有时很难张开，如果把塑料袋在衣服上摩擦几下，很容易就分开了，这利用了摩擦_________，塑料薄膜间因____________________而张开。
2、如图所示的电路中，若闭合开关S后则电路里将会发生_________；要想使两灯串联，只需将导线_______去掉；要想使两灯并联，只需将导线M由B接线柱拆下改接到_______接线柱上即可。
3、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的，它们的连接方式是_______联，原因是它们________（填“能”或“不能”）独立工作。
4、如图甲所示是小明用电流表测灯泡L1、L2并联电路中灯泡L1中电流的电路，应将线头M接电流表的_____接线柱，此时电流表的示数如图乙所示，则电灯L中的电流为_____A。
5、在做“练习使用电压表”实验时，小华把电压表接成了如图所示的电路，小灯泡的规格为“1.2V”，电源的电压为1.5V，闭合开关S后，小灯泡_____（填“发光”或“不发光”），电压表的示数为______V。
6、某同学连接的电路如图所示，他所用的电源是四节干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则灯L1两端的电压为______，灯L2两端的电压为______。
7、如图所示，若甲、乙两处分别接入电表，当开关S闭合后，两灯均能正常发光，则_______处接的电表一定是电流表。
8、灯L1与L2串联，先用电压表测L1两端的电压，如图所示，再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法________（填“正确”
或“不正确”），理由是______________________________。
二、选择题（共20分，把你认为正确的答案序号填写在答题卷的相应位置上，第9~12小题，每小题只有一个答案，每小题3分；第13、14小题为不定项选择，每小题有一个或几个正确答案，每小题4分，全部选择正确得4分，不定项选择正确但不全得2分，不选、多选0分）
