顶管工程施工组织设计方案

顶管工程施工组织设计

目录 第一卷 顶管工程施工组织设计 .............................................................. 3 第一章 工程概况 ...................................................................... 3 第二章 沉井施工 ...................................................................... 3 第一节 基坑测量放样 ............................................................. 3 第二节 基坑开挖 ................................................................. 4 第三节 刃脚垫层施工 ............................................................. 4 第四节 立井筒内模和支架 ......................................................... 5 第五节 钢筋绑扎 ................................................................. 5 第六节 立外模和支架 ............................................................. 6 第七节 浇捣混凝土 ............................................................... 6 第八节 养护及拆模 ............................................................... 7 第九节 封砌预留孔 ............................................................... 8 第十节 井点安装及降水 ........................................................... 8 第十一节 凿除垫层、挖土下沉 ..................................................... 8 第十二节 沉降观察 ............................................................... 9 第十三节 铺设碎石层及C15素混凝土垫层 .......................................... 10 第十四节 绑扎底板钢筋、浇捣底板混凝土 .......................................... 10 第三章 顶管施工 ..................................................................... 10 第一节 机头选型： .............................................................. 10 第二节 顶进设备及顶进工艺 ...................................................... 11 第三节 管道内辅助管道的辅设 .................................................... 13 第四章 工程质量 ..................................................................... 14 第五章 施工技术管理 ................................................................. 14 第一节 质量管理 ................................................................ 14 第二节 进度管理 ................................................................ 15 第三节 安全管理 ................................................................ 17 第四节 文明生产管理 ............................................................ 17 第五节 施工工期 ................................................................ 18 第一卷 顶管工程施工组织设计

专业资料

word完美格式 顶

管

作

业

专

项

施

工

方

案

咸阳路桥城西快速干道工程N1标项目部工程部

1

目 录

1、工程简介 2

2、工程特点 2

3、施工准备 2

4、施工工艺 4

5、质量控制措施 11

6、顶进设备安装 12

7、防雨施工措施 13

8、文明施工措施 13

9、安全施工措施 14

10、施工用电安全 15

11、机械设备安全 16

12、测量放样 17

2 顶管作业专项施工方案

1、工程简介

咸阳市城西快速干道工程N1标起讫桩K0+000-K2+860.5，道路全长2.865KM。排水工程主要为雨水管道和污水管道，依据现场情况变更设计以后管径大于800全部采用钢筋混凝土钢承口II级管，施工工艺采用顶进法施工。

2、工程特点

本工程需要顶进的管道为污水和雨水部分，顶管坡度为0.6‰--1.0‰。该管线均为直线段，其中：路基范围内设矩形直线砖砌污水检查井14座，三通砖砌污水检查井8座；设矩形直线砖砌雨水检查井7座，三通砖砌雨水检查井4座。

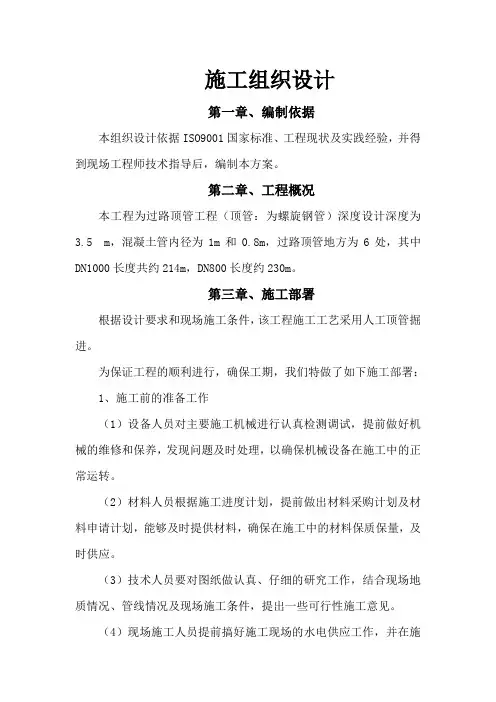

施工组织设计

第一章、编制依据

本组织设计依据ISO9001国家标准、工程现状及实践经验，并得到现场工程师技术指导后，编制本方案。

第二章、工程概况

本工程为过路顶管工程（顶管：为螺旋钢管）深度设计深度为

3.5 m，混凝土管内径为1m和0.8m，过路顶管地方为6处，其中DN1000长度共约214m，DN800长度约230m。

第三章、施工部署

根据设计要求和现场施工条件，该工程施工工艺采用人工顶管掘进。

为保证工程的顺利进行，确保工期，我们特做了如下施工部署：

1、施工前的准备工作

（1）设备人员对主要施工机械进行认真检测调试，提前做好机械的维修和保养，发现问题及时处理，以确保机械设备在施工中的正常运转。

（2）材料人员根据施工进度计划，提前做出材料采购计划及材料申请计划，能够及时提供材料，确保在施工中的材料保质保量，及时供应。

（3）技术人员要对图纸做认真、仔细的研究工作，结合现场地质情况、管线情况及现场施工条件，提出一些可行性施工意见。

（4）现场施工人员提前搞好施工现场的水电供应工作，并在施工过程中加强文明施工管理。

（5）安全人员提前对工人进行安全教育，增强工人的安全意识。

2、施工组织机构

根据工程特点，该工程设立一个项目部，项目部设生产技术质量管理员、安全员、施工员、材料保管员、设备维修员。整个工程由项目经理统一组织、统一安排、宏观控制。项目部组织精干施工技术人员，形成一个严密而又合理的组织体系。（详见组织机构图）

3、机械设备组织

根据本工程的特点及工期要求，拟订投入机械设备。具体见《主要机械设备表》。

4、本工程对施工队机械严格组织管理，针对工程的特点，施工队分成2个班组，各班组实行三班作业制，坚持昼夜施工，各工序劳动力合理安排。

第四章、人工掘进顶管施工方案

工艺流程图如下：

1.工作坑施工

1.1根据工程特点,工作坑位置按现场施工为准.

1.2由于工作坑位置及顶管东西中心线铺设位置距离铁路及公路均在应力范围以外,且土质稳定性较好,因此不用考虑其下沉或相互影响问题。

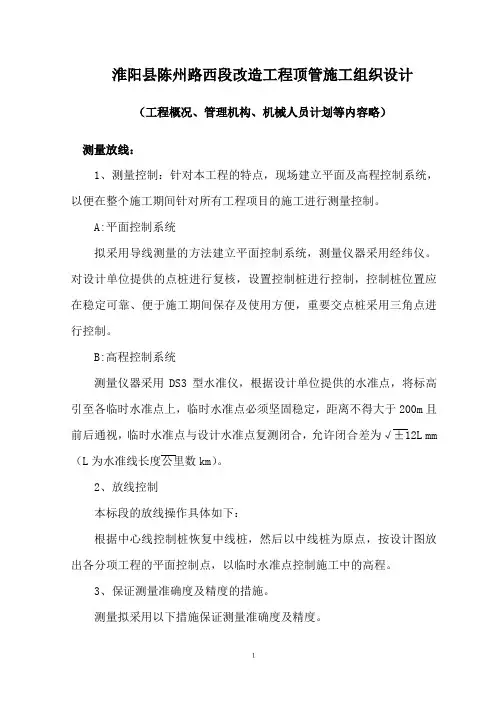

１ 淮阳县陈州路西段改造工程顶管施工组织设计

（工程概况、管理机构、机械人员计划等内容略）

测量放线：

1、测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对所有工程项目的施工进行测量控制。

A:平面控制系统

拟采用导线测量的方法建立平面控制系统，测量仪器采用经纬仪。对设计单位提供的点桩进行复核，设置控制桩进行控制，控制桩位置应在稳定可靠、便于施工期间保存及使用方便，重要交点桩采用三角点进行控制。

B:高程控制系统

测量仪器采用DS3型水准仪，根据设计单位提供的水准点，将标高引至各临时水准点上，临时水准点必须坚固稳定，距离不得大于200m且前后通视，临时水准点与设计水准点复测闭合，允许闭合差为√±12L mm（L为水准线长度公里数km）。

2、放线控制

本标段的放线操作具体如下：

根据中心线控制桩恢复中线桩，然后以中线桩为原点，按设计图放出各分项工程的平面控制点，以临时水准点控制施工中的高程。

3、保证测量准确度及精度的措施。

测量拟采用以下措施保证测量准确度及精度。 ２ ①需严格遵守中华人民共和国行业标准《城市测量规范》CJJ0-99中的相关规定，作业前各种测量仪器应做好规范要求的检验项目。

②水平角测量

水平角观测采用方向观测法，仪器为J2级经纬仪，以两个半测回测右角取平均值为水平角测量值。两半测回之间，应变动度盘位置，其观角值误差不大于20秒。

③距离测量

采用钢尺测距，直尺丈量测距两次误差允许偏差为1/5000。

④高程测量

采用DS3水准仪，测量时往返各一次，取闭合差12√L mm（L为往返测量水准线路长度km）。

顶管施工工艺

1、复测（校验）水准点，确认水准点高程及坐标。

2、确定管道中心线位置，每个检查井处设一个控制桩，每一个顶管工作坑两端各设一个中线控制桩。对于关键部位进行必要的“栓桩”，待工作坑支撑完成后，将其中心控制点移到稳定的支撑梁上，以便随时校对。
