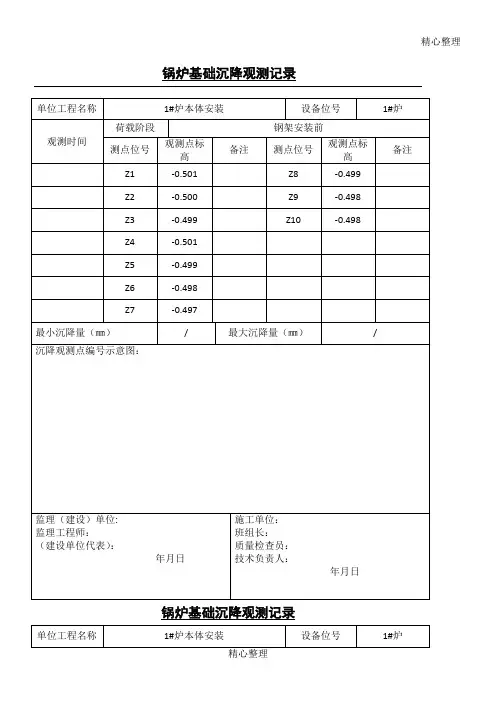

锅炉基础沉降观测记录

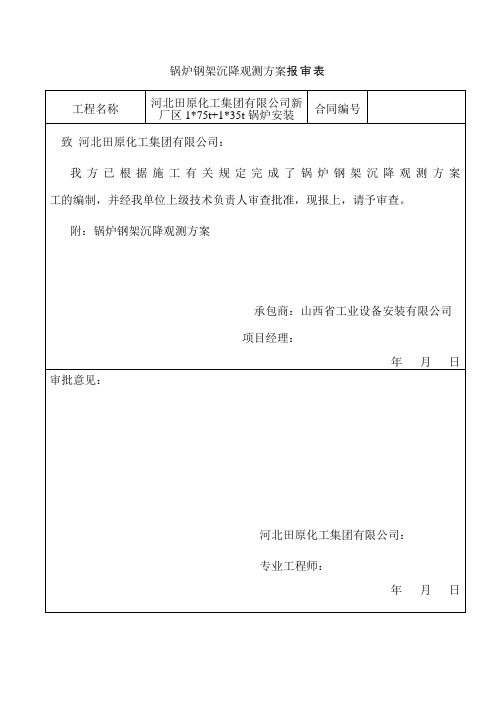

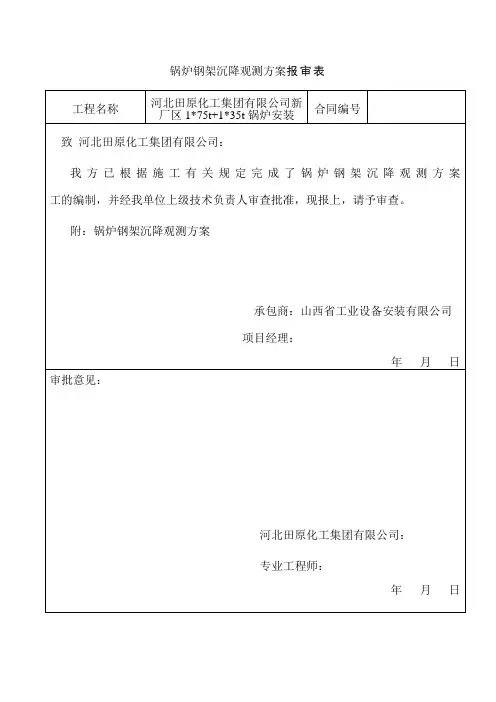

锅炉钢架沉降观测方案报审表工程名称河北田原化工集团有限公司新厂区1*75t+1*35t锅炉安装合同编号致河北田原化工集团有限公司：我方已根据施工有关规定完成了锅炉钢架沉降观测方案工的编制，并经我单位上级技术负责人审查批准，现报上，请予审查。

附：锅炉钢架沉降观测方案承包商：山西省工业设备安装有限公司项目经理：年月日审批意见：河北田原化工集团有限公司：专业工程师：年月日田原化工锅炉钢架沉降观测方案1、概况河北田原化工集团有限公司75T/h、35T/h锅炉本体安装工程，炉架是钢结构工程，总高度为31.5m。

75t锅炉钢架总重量约98.9372 T。

35t锅炉钢架总重量约68.3109 T。

（不含水冷壁、过热器、省煤器、空预器、流化床系统）2、沉降观测的方法及目的锅炉钢架沉降观测是用水准仪测量的方法，周期性地观测锅炉钢架上焊接的沉降观测点和水准基点之间的高差变化值。

从钢架安装完后至竣工验收共观测不少于5次（1、安装沉降点。

2、钢架安装顶板梁安装。

3、汽包安装，受热面安装。

4、水压试验前后。

5、试运行前后）。

工程从施工开始到竣工，以及锅炉运行后的很长一段时间，沉降变形是不可避免的。

如果变形在一定的限度之内属正常现象，但一旦超过某一限度，就会危及锅炉本体的安全。

因此，在锅炉本体的施工期间，都必须对锅炉钢架进行安全监测，以便及时掌握变形情况，发现问题，采取措施，保证锅炉本体从施工开始到运行期间均安全有效。

3、测量执行规范⑴《工程测量规范》（GB50026-93）⑵《建筑变形测量规程》（JBJ/T8-97）4、观测点的布置⑴沉降观测点要依据设计图纸并结合工程的特点来布置，共在八根钢柱上设八个沉降观测点具体位置在标高为+1m处竖向焊接φ10mm的圆钢，圆钢上表面要打磨研平。

⑵水准基准点是沉降观测的基本控制，在场地外适当位置设一个水准基准点，并准确测定其标高。

（土建制定）⑶观测时先视水准基点，接着依次视各沉降观测点，最后再视该水准基准点，两次视读数之差不应超过±1mm。

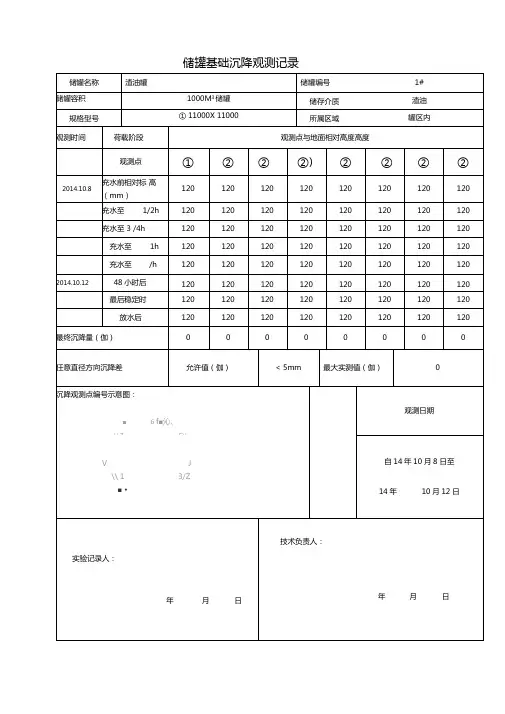

升压站建筑（综合楼）工程沉降观测记录工程名称：上蔡县鑫光新能源150MWp农光互补光伏电站项目编号：GSGH-001测点测点相对标高(m)年月日年月日年月日年月日实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)1 1.221 1.2192 2 1.218 13 1.217 14 1.217 0 42 1.252 1.250 2 2 1.248 2 4 1.247 1 5 1.246 1 63 1.322 1.319 3 3 1.318 14 1.318 0 4 1.318 0 44 1.347 1.344 3 3 1.343 1 4 1.342 15 1.341 1 65 1.246 1.244 2 2 1.243 1 3 1.242 1 4 1.242 0 46 1.265 1.263 2 2 1.262 1 3 1.261 1 4 1.260 1 5工程状态正常正常正常正常设备状态正常正常正常正常仪器型号编号观测人高山高山高山高山校核人邹力邹力邹力邹力升压站建筑（材料库及车库）工程沉降观测记录工程名称：上蔡县鑫光新能源150MWp农光互补光伏电站项目编号：GSGH-002测点测点相对标高(m)年月日年月日年月日年月日实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)1 1.321 1.318 3 3 1.317 1 4 1.317 0 4 1.316 1 52 1.352 1.350 2 2 1.3473 5 1.346 1 6 1.345 1 73 1.322 1.319 3 3 1.318 14 1.316 2 6 1.316 0 64 1.347 1.345 2 2 1.342 3 5 1.341 16 1.341 0 6工程状态正常正常正常正常设备状态正常正常正常正常仪器型号编号观测人高山高山高山高山校核人邹力邹力邹力邹力升压站建筑（SVG室）工程沉降观测记录工程名称：上蔡县鑫光新能源150MWp农光互补光伏电站项目编号：GSGH-003测点测点相对标高(m)年月日年月日年月日年月日实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)1 0.221 0.2192 2 0.218 13 0.217 14 0.217 0 42 0.252 0.250 2 2 0.248 2 4 0.247 1 5 0.246 1 63 0.322 0.319 3 3 0.318 14 0.318 0 4 0.318 0 44 0.347 0.344 3 3 0.343 1 4 0.342 15 0.341 1 6工程状态正常正常正常正常设备状态正常正常正常正常仪器型号编号观测人高山高山高山高山校核人邹力邹力邹力邹力升压站建筑（35KV配电室）工程沉降观测记录工程名称：上蔡县鑫光新能源150MWp农光互补光伏电站项目编号：GSGH-004测点测点相对标高(m)年月日年月日年月日年月日实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)1 1.322 1.3193 3 1.318 14 1.317 15 1.317 0 52 1.352 1.350 2 2 1.348 2 4 1.347 1 5 1.346 1 63 1.323 1.3194 4 1.318 15 1.318 0 5 1.318 0 54 1.347 1.344 3 3 1.343 1 4 1.342 15 1.341 1 65 1.346 1.344 2 2 1.343 1 3 1.342 1 4 1.342 0 46 1.365 1.363 2 2 1.362 1 3 1.361 1 4 1.360 1 5 工程状态正常正常正常正常仪器型号编号观测人高山高山高山高山校核人邹力邹力邹力邹力升压站建筑（110KV户外装置）工程沉降观测记录(架构与独立避雷针）工程名称：上蔡县鑫光新能源150MWp农光互补光伏电站项目编号：GSGH-005测点测点相对标高(m)年月日年月日年月日年月日实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)1 -1.241 -1.2432 2 -1.244 13 -1.245 14 -1.245 0 42 -1.252 -1.254 2 2 -1.256 2 4 -1.247 1 5 -1.248 1 63 -1.322 -1.325 3 3 -1.326 14 -1.326 0 4 -1.326 0 44 -1.347 -1.350 3 3 -1.351 1 4 -1.352 15 -1.353 1 65 -1.246 -1.248 2 2 -1.249 1 3 -1.250 1 4 -1.251 0 46 -1.265 -1.267 2 2 -1.268 1 3 -1.269 1 4 -1.270 1 57 -1.275 -1.277 2 2 -1.278 1 3 -1.279 1 4 -1.280 1 5设备状态正常正常正常正常仪器型号编号观测人高山高山高山高山校核人邹力邹力邹力邹力升压站建筑（主变压器、架构及设备支架）工程沉降观测记录（主变压器、架构、主变油池与事故油池）工程名称：上蔡县鑫光新能源150MWp农光互补光伏电站项目编号：GSGH-006测点测点相对标高(m)年月日年月日年月日年月日实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)1 1.251 1.2492 2 1.248 13 1.247 14 1.247 0 42 1.252 1.250 2 2 1.248 2 4 1.247 1 5 1.246 1 63 1.326 1.323 3 3 1.322 14 1.322 0 4 1.321 1 54 1.347 1.344 3 3 1.343 1 4 1.342 15 1.341 1 6工程状态正常正常正常正常设备状态正常正常正常正常仪器型号编号观测人高山高山高山高山校核人邹力邹力邹力邹力升压站建筑（附属设施）工程沉降观测记录（污水处理一体化、室外电缆沟、围墙与围栏、道路篮球场、挡土墙）表号：A12-85项目名称：盂县牛村镇50MW并网光伏发电项目编号：测点测点相对标高(m)年月日年月日年月日年月日实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)实测标高(m)本次沉降(mm)累计沉降(mm)1 0.221 0.2192 2 0.218 13 0.217 14 0.217 0 42 1.252 1.250 2 2 1.248 2 4 1.247 1 5 1.246 1 63 1.322 1.319 3 3 1.318 14 1.318 0 4 1.318 0 44 -1.347 -1.350 3 3 -1.351 1 4 -1.352 15 -1.353 1 65 1.246 1.244 2 2 1.243 1 3 1.242 1 4 1.242 0 46 0.265 1.263 2 2 0.262 1 3 0.261 1 4 0.260 1 57 1.256 1.254 2 2 1.253 1 3 1.252 1 4 1.250 2 68 1.765 1.763 2 2 1.762 1 3 1.761 1 4 1.760 1 5工程状态正常正常正常正常设备状态正常正常正常正常仪器型号编号观测人高山高山高山高山校核人邹力邹力邹力邹力。

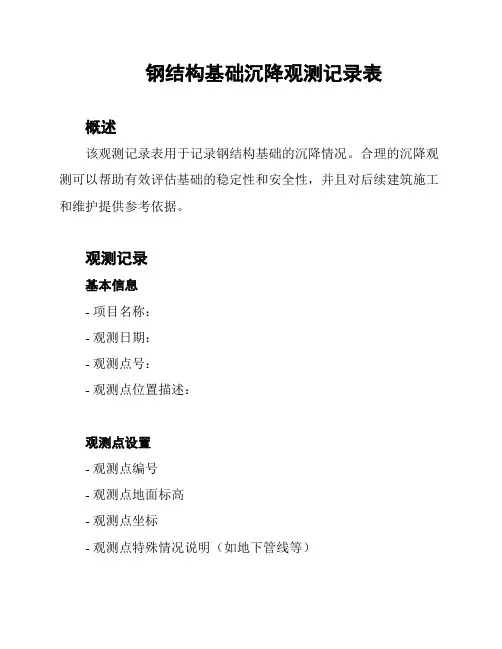

钢结构基础沉降观测记录表
概述
该观测记录表用于记录钢结构基础的沉降情况。

合理的沉降观测可以帮助有效评估基础的稳定性和安全性，并且对后续建筑施工和维护提供参考依据。

观测记录
基本信息
- 项目名称：
- 观测日期：
- 观测点号：
- 观测点位置描述：
观测点设置
- 观测点编号
- 观测点地面标高
- 观测点坐标
- 观测点特殊情况说明（如地下管线等）
观测数据
- 观测时间
- 沉降量（mm）
- 沉降累计量（mm）
- 保证无人为干扰的情况下，记录每次观测的位置和数据
结果分析
- 对观测数据进行分析和总结
- 记录可能导致沉降的因素（如土质、地下水位变化等）
- 根据数据分析，评估钢结构基础的稳定性和安全性
结论
通过对沉降观测数据的记录和分析，得出以下结论：
- 钢结构基础的沉降情况符合设计要求/存在异常情况（请详细描述异常情况）
- 钢结构基础的稳定性和安全性评估结果：满足设计要求/存在潜在风险（请详细描述风险情况）
备注
- 其他需要补充说明的信息
以上是钢结构基础沉降观测记录表的内容，记录观测数据对于基础的稳定性评估非常重要，请务必认真记录并及时进行数据分析和评估。

沉降观测记录表
沉降观测记录表
编号：002
项目专业技术负责人: 项目专业质量检查员: 班组长:
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
编号：026
项目专业技术负责人: 项目专业质量检查员: 班组长:
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表
沉降观测记录表。

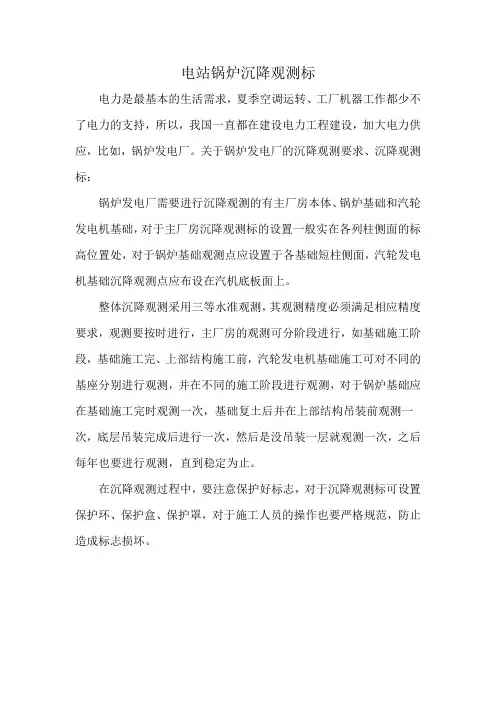

电站锅炉沉降观测标
电力是最基本的生活需求，夏季空调运转、工厂机器工作都少不了电力的支持，所以，我国一直都在建设电力工程建设，加大电力供应，比如，锅炉发电厂。

关于锅炉发电厂的沉降观测要求、沉降观测标：
锅炉发电厂需要进行沉降观测的有主厂房本体、锅炉基础和汽轮发电机基础，对于主厂房沉降观测标的设置一般实在各列柱侧面的标高位置处，对于锅炉基础观测点应设置于各基础短柱侧面，汽轮发电机基础沉降观测点应布设在汽机底板面上。

整体沉降观测采用三等水准观测，其观测精度必须满足相应精度要求，观测要按时进行，主厂房的观测可分阶段进行，如基础施工阶段，基础施工完、上部结构施工前，汽轮发电机基础施工可对不同的基座分别进行观测，并在不同的施工阶段进行观测，对于锅炉基础应在基础施工完时观测一次，基础复土后并在上部结构吊装前观测一次，底层吊装完成后进行一次，然后是没吊装一层就观测一次，之后每年也要进行观测，直到稳定为止。

在沉降观测过程中，要注意保护好标志，对于沉降观测标可设置保护环、保护盒、保护罩，对于施工人员的操作也要严格规范，防止造成标志损坏。

1、工程概况（1）河南龙泉金亨电力有限公司“2×660MW”机组工程，位于洛阳市伊川县水寨镇，场地地基岩土工程特性良好，由于一般基础埋深较深，主要建（构）筑物均采用天然基础。
