项目名称 山东金岭二氯丙烷项目

设计项目 管道材料工程规定 设计阶段 详细设计

文件编号 T15Y02-064MC06 页数 版次

1/10 A

绝热工程规定

A 详细设计 版次 说明 设计 校对 审核 审定 日期

目录

1 说明 ................................................................... 3

2 标准规范 ............................................................... 3

3 绝热设计 ............................................................... 3

4 一般要求 ............................................................... 4

5 材料 ................................................................... 4

6 绝热结构 ............................................................... 6

7 施工和验收 ............................................................. 6

8 绝热结构图 ............................................................. 6

表 1 保温、电伴热绝热厚度 ................................................... 8

表 2 人身防护（防烫）绝热厚度 ............................................... 9

表 3 保冷和防结露绝热厚度 ................................................. 101 说明 本说明适用于《山东金岭二氯丙烷项目》的设备和管道外表面的绝热

2 标准规范

2.1 采用以下规范

GB/T8175-2008: 设备及管道绝热设计导则

GB/T 4272-2008: 设备及管道绝热技术通则

GB/T 8175-2008: 设备及管道绝热设计导则

GB50264-2013: 工业设备及管道绝热工程设计规范

GB50126-2008: 工业设备及管道绝热工程施工规范

SH 3010－2000 石油化工设备和管道隔热技术规范

GB/T11835-2007: 绝热用岩棉、矿渣棉及其制品

GB/T17393-2008: 覆盖奥氏体不锈钢用绝热材料规范

GB/T326-89: 石油沥青油毡 ,油纸

GB/T494-98: 建筑石油沥青

GB845-85: 自攻螺钉

3 绝热设计

3.1 绝热等级

3.1.1 绝热等级代号

H1 保温(+50 °C to 100 C°) 岩棉

H2 保温(+100 °C to 150 C°) 岩棉

H3 保温(+150 °C to 200 C°) 岩棉

H4 保温(+201 °C to 250 C°) 岩棉

P1- 防烫(60 °C to 100 C°) 岩棉

P2- 防烫(101 °C to 200 C°) 岩棉

P3- 防烫(201 °C to 250 C°) 岩棉

W 防冻（ 0°C 以下不流动的水管线） 岩棉

C0- 保冷/防结露(0 °C to 20 C°) 聚氨酯泡沫塑料

C1- 保冷/防结露(-10 °C to 0 C°) 聚氨酯泡沫塑料 C2- 保冷/防结露(-20 °C to -10 C°) 聚氨酯泡沫塑料 TS1 蒸汽伴热 （伴热蒸汽的温度 +50°C to 100

C°） 岩棉 TS2 蒸汽伴热 （伴热蒸汽的温度 +100°C to 150

C°） 岩棉

TS3 蒸汽伴热 （伴热蒸汽的温度 +150°C to 200

C°） 岩棉

NI 不需要绝热

3.1.2 绝热厚度按照附表 I。绝热厚度偏差为 + 5%。绝热厚度不包括保护层的厚度。

3.2 不同绝热类型，各种操作温度下的管道和设备的绝热厚度见附表 I 。

4 一般要求

4.1 绝热工程满足《工业设备及管道绝热工程设计规范》 GB50264-2013的 要求。

4.2 工艺要求不设保温的设备和管道，表面温度超过 60°C 时，距地面或操作平台以上， 2.1m高度 以下，距工作台面边缘 0.75m 范围内以及日常操作可及的热表面，需防烫。

4.3 除去绝热表面的油污、氧化皮、铁锈、污垢等，确保绝热施工时绝热表面干燥。

4.4 绝热材料应用保护层材料或临时的防风雨材料盖好。

4.5 施工前、施工后和施工过程中防止绝热材料被破坏。绝热材料确保始终保持干燥。

4.6 绝热的碳钢管道和设备在绝热施工前应涂底漆。保温管道和设备的涂漆见涂漆规定 T15Y02-064MC07.保冷管道见 5.3。

4.7 被破坏底漆的需绝热的碳钢管道，需要刷干净补涂底漆。

4.8 管道和设备在现场安装、试压、涂漆施工完成并经认可后才能绝热施工。

4.9 电伴热管道在电伴热安装结束并通电试验合格后才能进行绝热施工。

4.10 绝热厚度大于 80mm 分两层敷设，大于 150mm分三层敷设。

4.11 绝热管线的涂漆的标识由涂漆涂色分包商按照涂漆涂色设计规定 T15Y02-064MC07 执行。

5 材料

5.1 一般要求

5.1.1 应采用新材料并满足规定的质量要求。

5.1.2 所有材料要求无石棉。

5.2 绝热材料

5.2.1 保温、电伴热、人身防护、防冻

名称 应用 导热系数 密度

(t ≤ 250C) (W/m C) (Kg/m3)

岩棉（干法）

N> DN 400 岩棉管壳

DN >400 岩棉缝毡 0.044 + 0.00018( t m-70) 100 ~ 140

低氯离子岩棉

（干法） * 1 DN 400 岩棉管壳

DN>400 岩棉缝毡 0.044 + 0.00018( t m-70) 100 ~ 140

1.注：仅用于不锈钢管道，氯离子含量小于 25 ppm.

名称 应用 导热系数 密度

(250

硅酸铝 DN 400 用管壳

DN >400 用板 0.056 + 0.0002 t m 120～200

对于炉子及其它的特殊设备，按照生产商的规定执行

5.2.2 保冷

名称 应用

(-40 C

C） 密度

(Kg/m3)

聚氨酯泡沫塑料

*2 DN 200 用管壳

DN>200 用板 0.027+0.00009 t m 30 ~ 60

2. 注：阻燃型，氧指数不小于 30。

5.3

防锈层材料

该防锈层材料仅用于保冷管道和设备，对于保温管道和设备，见涂漆规定 T10054-064MC07。

防锈层材料由沥青和轻柴油组成，配比如下：

成分

配比（重量） wt% 用量 kg /m2/ 遍

沥青(10# or 30# ) 35 % 1.2

轻柴油 oil 65 % 2.4

5.4 防潮层材料

防潮层材料由沥青玛蹄脂和玻璃布组成。

5.5 保护层材料 名称 用于设备 DN

2000 用于设备

DN>2000 可拆卸结构

彩钢板 0.5mm 0.6mm 瓦楞板（注） 0.5mm

注：大型塔类设备为达到更好的热胀冷缩作用及抗风效果，增加强度，将铆钉间距调整至 150mm。铆

钉需带垫圈。

彩钢板表面色标执行

RAL9002

名称 用于管道

DN 600 用于管道 DN>600 可拆卸结构

铝合金薄板 0.5mm 0.8mm 0.8mm

5.6 辅助材料

应用镀锌钢丝或钢带，尺寸如下：

材料 绝热外径

21#双股镀锌铁丝 管道 DN 100

18#双股镀锌铁丝 管道 100

14#双股镀锌铁丝或镀锌钢带 12mm X0.5 mm 管道 600

镀锌钢带 20mm X0.5 mm 管道 DN>1000 及设备

保护层接缝用不锈钢自攻螺钉连接，规格为 ST4.2 x 16-S-Z，标准按照 GB845-85。保冷结构 的保护层不能自攻螺钉或铆钉连接 。

6 绝热结构

绝热类型 绝热结构

保温、电伴热、人身防护、防冻 防锈层 保温层 保护层

保冷、埋地或地沟内敷设的保温管道及设备 防锈层 保温层 防潮层 保护层

7 施工和验收

绝热工程施工验收按照《工业设备及管道绝热工程施工及验收规范》 GB50126-2008执行 8 绝热结构图

隔热结构按照《石油化工设备和管道隔热技术规范》 SH 3010－ 2000 有关规定执行。

9 埋地保温

冷冻水埋地管如果现场发泡， 执行 SY0415-96埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术 标准,

结构为:防腐层--聚氨酯泡沫 —防护层 防腐层为环氧煤沥青涂料 , 两遍 , 厚度为 80 m/道

X2 聚氨酯泡沫性能 : 密度: 40-60 kg/cm3

抗压强度 : >0.2MPa 导热系数:<0.03W/m℃ 吸水率: <0.03 g/cm3 聚氨酯泡沫厚度 : 40mm

防护层材料: 聚乙烯塑料 , 厚度: >1.2mm 聚乙烯塑料性能 : 密度: 0.935~0.950 kg/cm3 ,拉 伸强度: >20MPa ,断裂伸长率 δn >600. 采用直埋管执行标准 CJ/T155-2001

公称直径

mm 钢管外径 x 壁

厚 mm HDPE 外

保护管壁

厚 mm 保温层厚度（聚氨酯泡沫）mm

5 度 冷冻

水 冷冻盐水

-35度

DN25 32x3 3.0 30 50

DN32 38x3 3.0 30 50

DN40 45x3.5 3.0 30 70

DN50 57x3.5 3.0 30 70

DN65 76x4.0 3.0 30 70

DN80 89x4.0 3.0 40 80

DN100 108x4.0 3.2 40 80

DN125 133x4.0 3.5 40 80

DN150 159x4.5 3.9 40 80

DN200 219x6.0 4.9 40 90

DN250 273x7.0 6.3 40 90

DN300 325x7.0 7.3 40 90

DN350 377x7.0 7.8 40 90

DN400 426x8.0 8.8 40 90

DN450 480x8.0 8.8 40 90

DN500 530x8.0 9.8 40 90

DN600 630x8.0 9.8 40 90

DN700 720x8.0 11.1 40 90

DN800 820x10.0 12.0 40 90

DN900 920x10.0 12.0 40 90

DN1000 1020x12.0 12.0 40 90

合集下载

绝热保温隔热涂料

绝热保温隔热涂料

绝热（保温隔热）涂料 传统保温材料的替代品

目前，我国建筑保温材料主要以有机材料为主体，由于材料本身特性及防火、管理措施没有落实到位等原因，致使外墙保温层燃烧、空鼓、起层、开裂、脱落、渗漏等安全事故时有发生，给国家及人民生命财产造成了重大的损失和环境污染。

多年来，建筑界的科技工作者一直苦苦追寻，企盼研发一种新的材料替代传统的建筑保温材料，如今这个梦想已经实现。由住房和城乡建设部直属科研事业单位——中国建筑文化中心携手北京禾木科技有限公司及旗下贵州广毅环保科技有限公司投资1.2亿元，经近十年的不懈努力，研究开发出国内首创、科技含量较高、具有自主知识产权的创新产品---红外绝热（保温隔热）水性涂料。

该涂料是根据红外热控技术原理，研发而成。在整个生产过程中无废水、废气、废料排放；产品性能好，不燃烧、无毒无害；上墙厚度仅为0.3-0.5毫米；施工便捷、周期短，仅为传统保温材料施工工期的四分之一；维护简单，综合性价比优异，从根本上解决了传统建筑保温材料在生产、施工和使用过程中的诸多弊端。

绝热（保温隔热）涂料研制成功后，在贵州、北京、哈尔滨等多个建筑项目进行了大量的检验和测试，施工面积超过1000多万平米。经贵州省建材产品质量监督检验院、中国建材检验认证集团、中国建筑科学研究院等国家级权威检测机构进行多地、多次实地检测，保温效果显著，符合住房和城乡建设部《居住建筑节能检测标准》及国家环境标准“十二五”发展规划的要求。

依据住建部“JGJ/T132-2009”《居住建筑节能检测标准》，在严寒地区的A区对涂饰建筑用保温涂料的实际工程进行现场检测证实：使用该涂料做墙体外保温，涂料的等效热阻≥0.64（m2˙k）/w，做墙体内保温，涂料的等效热阻≥0.735（m2˙k）/w，从而大大地降低了墙体的传热系数，验证了其良好的保温隔热性能。此项研究通过国家一级科技查新咨询单位——贵州科技情报研究所2014年5月9日查新证实，近十五年国内外未见在严寒地区同类产品的研究及监测结果的报道。

管道绝热厚度经济计算表

管道绝热厚度经济计算表

1、经济厚度法计算保温

计算依据：《设备及管道绝热技术通则》(GB4272-2008)

《设备及管道绝热技术导则》(GB8175-2008）

δ 保温层厚度，单位为毫米(mm)140

ƒn 热价，单位为元每吉焦(元/GJ)61.33

λ 保温材料制品热导率，对于软质材料应取安装密度

下的热导率，单位为瓦每米开尔文单位为[W/(mK)]0.0436

τ 年运营时间，单位为(h)7000

T 设备和管道的外表面温度，单位为开尔文(摄氏

度)[K(℃)]165

T0 环境温度，单位为开尔文(摄氏度)[K(℃)]20

Pi 保温结构单位造价，单位为元每立方米(元/m³)1150

S 保温工程投资贷款年分摊率，按复利计算：

0.135481997

i 年利率（复利率）5.94%

n 计息年数10

α 保温层外表面与大气的换热系数，单位为瓦每平方

米开尔文[W/(㎡K)]11.63

D0 保温层外径，单位为毫米(mm)388

Di 保温层内经，单位为毫米(mm)108

0.496203156

210795.3ln0300



SPf

DDD

iTTn

i

iDDD00ln1)1()1(



nn

Siii

0.493383444

差值比例0.57%

210795.3

*30

SPf

iTTn表面凝露法计算保冷：DN40,-196℃液氮管道

计算依据：《设备及管道绝热技术通则》(GB4272-2008)

《设备及管道绝热技术导则》(GB8175-2008）

λ 单层保冷材料制品在使用温度下的热导率，单位为瓦每米

开尔文[W/(mK)]0.064

ts 保冷层外表面温度，按大气露点温度+1，单位为摄氏度

[℃)]30

t 金属管道、圆筒形设备及球形容器壁的外表面温度，单位为

摄氏度[℃)]-196

ta 环境温度，取年夏季空调室外干球计算温度，单位为摄氏度

[℃)]45

αs 保温层外表面与大气的换热系数，单位为瓦每平方米开尔

文[W/(㎡K)]8.14

安装工艺的管道防腐与绝热保温

安装工艺的管道防腐与绝热保温

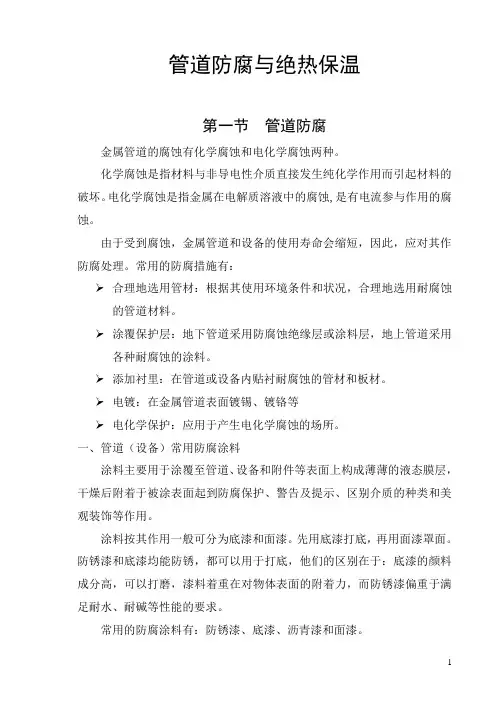

1 管道防腐与绝热保温
