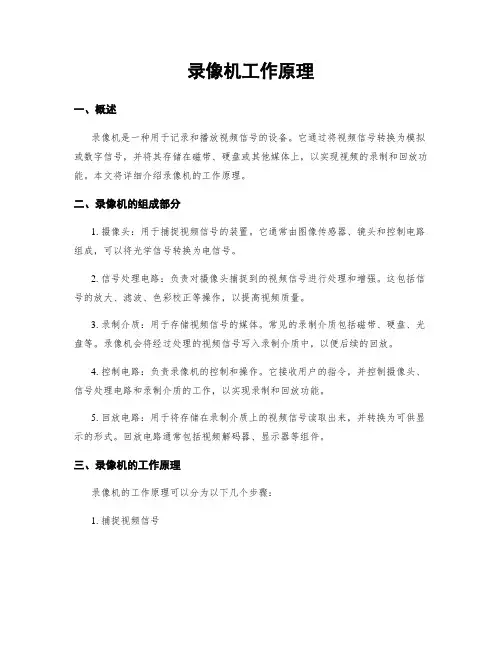

录像机工作原理一、概述录像机是一种用于记录和播放视频信号的设备。
它通过将视频信号转换为模拟或数字信号，并将其存储在磁带、硬盘或其他媒体上，以实现视频的录制和回放功能。
本文将详细介绍录像机的工作原理。
二、录像机的组成部分1. 摄像头：用于捕捉视频信号的装置。
它通常由图像传感器、镜头和控制电路组成，可以将光学信号转换为电信号。
2. 信号处理电路：负责对摄像头捕捉到的视频信号进行处理和增强。
这包括信号的放大、滤波、色彩校正等操作，以提高视频质量。
3. 录制介质：用于存储视频信号的媒体。
常见的录制介质包括磁带、硬盘、光盘等。
录像机会将经过处理的视频信号写入录制介质中，以便后续的回放。
4. 控制电路：负责录像机的控制和操作。
它接收用户的指令，并控制摄像头、信号处理电路和录制介质的工作，以实现录制和回放功能。
5. 回放电路：用于将存储在录制介质上的视频信号读取出来，并转换为可供显示的形式。
回放电路通常包括视频解码器、显示器等组件。
三、录像机的工作原理录像机的工作原理可以分为以下几个步骤：1. 捕捉视频信号录像机的摄像头会捕捉到场景中的光学信号，并将其转换为电信号。
图像传感器负责将光学信号转换为模拟电信号，然后经过信号处理电路的放大和滤波等处理，最终得到一个可用的视频信号。
2. 录制视频信号经过信号处理后的视频信号将被写入录制介质中。
录像机的控制电路会控制录制介质的工作，使其能够接收并存储视频信号。
录制介质可以是磁带、硬盘或光盘等，不同的录制介质有不同的存储方式和容量。
3. 回放视频信号当需要回放录像时，录像机的控制电路会控制回放电路的工作。
回放电路会读取存储在录制介质上的视频信号，并将其转换为可供显示的形式。
视频解码器会解码视频信号，并将其转换为模拟或数字信号，然后经过显示器的处理，最终呈现在屏幕上。
4. 其他功能除了基本的录制和回放功能外，现代录像机还具有许多其他功能。
例如，一些录像机可以进行时间编码，以便用户可以快速定位到特定的录像片段。
录像机工作原理一、概述录像机是一种用于记录和播放视频信号的设备，广泛应用于监控系统、家庭娱乐和广播电视等领域。
它通过将视频信号转换为模拟或数字信号，并将其存储在磁带、硬盘或其他存储介质上，以便后续播放和回放。
二、录像机的组成部分1. 视频输入：录像机通常具有多个视频输入接口，可以接收来自摄像机、电视机、DVD播放器等设备的视频信号。
2. 视频处理：录像机对输入的视频信号进行处理，包括增益控制、色彩校正、信号调制等，以确保录制的视频质量。
3. 存储介质：录像机使用磁带、硬盘或闪存等存储介质来存储录制的视频信号。
4. 控制系统：录像机配备了控制系统，用于控制录像机的各种操作，如录制、播放、快进、倒带等。
5. 输出接口：录像机提供多种输出接口，如视频输出、音频输出和网络输出，以便将录制的视频信号传输到显示设备或其他设备上。
三、录像机的工作原理1. 录制过程：a. 视频输入：录像机接收来自摄像机等设备的视频信号，并通过视频输入接口将其传输到录像机内部。
b. 视频处理：录像机对输入的视频信号进行处理，包括增益控制、色彩校正等，以提高视频质量。
c. 数字化处理：现代录像机通常将视频信号转换为数字信号，以便于存储和处理。
这一步骤包括模数转换和压缩编码等操作。
d. 存储：数字化的视频信号被存储在磁带、硬盘或闪存等存储介质上。
存储介质的选择取决于录像机的类型和应用场景。
e. 控制：录像机的控制系统负责控制录制的开始、停止和暂停等操作。
2. 播放过程：a. 存储读取：录像机从存储介质中读取存储的视频信号，并将其传输到视频处理部分。
b. 数字解码：如果录像机存储的是压缩编码的视频信号，那么在播放之前需要进行解码操作，将其转换为原始的视频信号。
c. 视频处理：播放之前，录像机对读取的视频信号进行处理，包括增益控制、色彩校正等，以提高播放效果。
d. 视频输出：处理后的视频信号通过视频输出接口传输到显示设备上，如电视机、监视器等。
录像机工作原理一、介绍录像机是一种用于录制和播放视频信号的设备。
它通过将视频信号转换为电信号，并将其存储在磁带或其他存储介质中，以实现视频录制和回放功能。
本文将详细介绍录像机的工作原理。
二、录像机的组成部分1. 采集部分：录像机的采集部分主要由摄像头和麦克风组成。
摄像头负责将光学图像转换为电信号，麦克风则负责将声音转换为电信号。
2. 处理部分：录像机的处理部分包括信号处理器和编码器。
信号处理器负责对采集到的视频信号进行放大、滤波和调整亮度、对比度等调节，以提高图像质量。
编码器则将处理后的视频信号转换为数字信号，以便存储和传输。
3. 存储部分：录像机的存储部分主要由磁带或其他存储介质组成。
磁带上有磁性涂层，可以记录数字信号。
录像机通过磁头将数字信号写入磁带上，并在回放时读取磁带上的信号。
4. 控制部分：录像机的控制部分包括控制面板和遥控器。
用户可以通过控制面板或遥控器来控制录像机的各种功能，如录制、回放、快进、倒带等。
三、录像机的工作原理1. 录制过程：(1) 摄像头采集视频信号和麦克风采集音频信号。
(2) 信号处理器对视频信号进行处理，包括放大、滤波和调节亮度、对比度等。
(3) 编码器将处理后的视频信号转换为数字信号，并将其写入磁带上。
(4) 同时，麦克风采集的音频信号也被编码器转换为数字信号，并写入磁带上。
(5) 录像机的控制部分记录录制的时间、日期等信息，并控制录制过程。
2. 回放过程：(1) 录像机的控制部分接收用户的指令，如选择回放模式、选择录像片段等。
(2) 控制部分通过磁头读取磁带上的数字信号。
(3) 编码器将读取到的数字信号转换为视频信号和音频信号。
(4) 信号处理器对视频信号进行处理，以提高图像质量。
(5) 处理后的视频信号通过视频输出接口传输到显示设备，如电视机，进行播放。
(6) 同时，音频信号通过音频输出接口传输到音响设备，进行播放。
四、录像机的应用领域录像机在许多领域都有广泛的应用，如家庭、工业、安防等。
磁带录像机原理与维修磁带录像机是一种使用磁带储存和播放视频信息的设备。
其工作原理主要包括磁头、传动系统和电子控制部分。
首先，磁头是磁带录像机的核心组成部分。
磁头通过磁场的变化来读写磁带上的信息。
当录像机处于录制模式时，磁头会通过传动系统将磁带从一个卷盘上拉出，然后在磁带上创建一条磁带轨道，磁头将视频信息写入磁带的磁性材料上。
当录像机处于播放模式时，磁头会读取磁带上的磁性材料，然后将其转化为视频信号输出。
其次，传动系统由电机、带轮和传动带组成。
电机作为动力源，通过带轮和传动带将动力传递给磁带。
当录像机处于播放、快进或倒带模式时，电机会控制磁带的前进或后退。
当录像机处于停止或暂停模式时，电机停止转动，传动带也停止动作。
最后，电子控制部分是录像机中的智能控制中心。
它包括供电系统、控制电路和信号处理电路。
供电系统提供电流和电压给其他部件，以确保其正常工作。
控制电路负责接收来自遥控器或按钮的信号，并根据输入的指令控制磁头、传动系统等工作。
信号处理电路负责将磁头读取的模拟信号转化为数字信号，以便录像机对视频进行处理和输出。
当磁带录像机出现故障时，可能是由于磁头损坏、传动系统出现问题或电子控制部分发生故障。
如果发现磁头损坏，需要更换磁头。
如果发现传动系统出现故障，需要检查带轮和传动带是否松动或损坏，并及时进行修复或更换。
如果发现电子控制部分故障，需要检查供电系统是否正常工作，检查控制电路和信号处理电路是否正常。
如有必要，可以使用测试仪器对电路进行测试，找出故障原因并进行维修。
在维修磁带录像机时，需要注意安全问题，确保断开电源并待设备冷却后进行操作。
另外，建议遵循相关维修手册和技术指导书的步骤进行操作，以确保正确维修并避免进一步损坏设备。

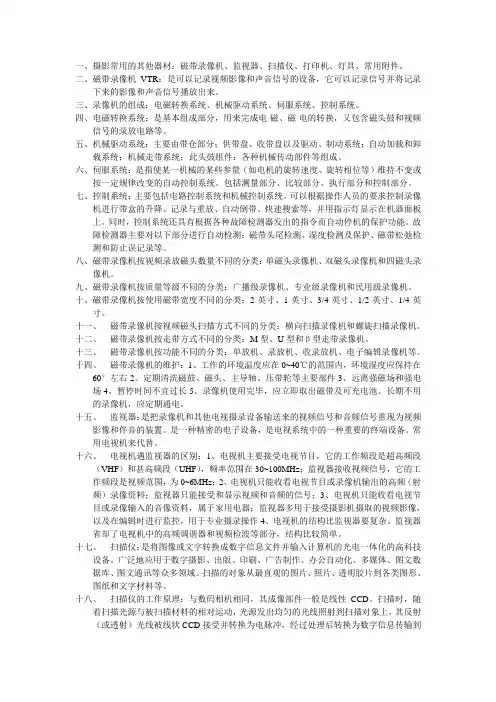

一、摄影常用的其他器材：磁带录像机、监视器、扫描仪、打印机、灯具、常用附件。
二、磁带录像机VTR：是可以记录视频影像和声音信号的设备，它可以记录信号并将记录下来的影像和声音信号播放出来。
三、录像机的组成：电磁转换系统、机械驱动系统、伺服系统、控制系统。
四、电磁转换系统：是基本组成部分，用来完成电-磁、磁-电的转换，又包含磁头鼓和视频信号的录放电路等。
五、机械驱动系统：主要由带仓部分；供带盘、收带盘以及驱动、制动系统；自动加载和卸载系统；机械走带系统；此头鼓组件；各种机械传动部件等组成。
六、伺服系统：是指使某一机械的某些参量（如电机的旋转速度、旋转相位等）维持不变或按一定规律改变的自动控制系统。
包括测量部分、比较部分、执行部分和控制部分。
七、控制系统：主要包括电路控制系统和机械控制系统。
可以根据操作人员的要求控制录像机进行带盒的升降、记录与重放、自动倒带、快速搜索等，并用指示灯显示在机器面板上。
同时，控制系统还具有根据各种故障检测器发出的指令而自动停机的保护功能。
故障检测器主要对以下部分进行自动检测：磁带头尾检测、湿度检测及保护、磁带松弛检测和防止误记录等。
八、磁带录像机按视频录放磁头数量不同的分类：单磁头录像机、双磁头录像机和四磁头录像机。
九、磁带录像机按质量等级不同的分类：广播级录像机、专业级录像机和民用级录像机。
十、磁带录像机按使用磁带宽度不同的分类：2英寸、1英寸、3/4英寸、1/2英寸、1/4英寸。
十一、磁带录像机按视频磁头扫描方式不同的分类：横向扫描录像机和螺旋扫描录像机。
十二、磁带录像机按走带方式不同的分类：M型、U型和β型走带录像机。
十三、磁带录像机按功能不同的分类：单放机、录放机、收录放机、电子编辑录像机等。
十四、磁带录像机的维护：1、工作的环境温度应在0~40℃的范围内，环境湿度应保持在60°左右2、定期清洗磁鼓、磁头、主导轴、压带轮等主要部件3、远离强磁场和强电场4、暂停时间不宜过长5、录像机使用完毕，应立即取出磁带及可充电池。
