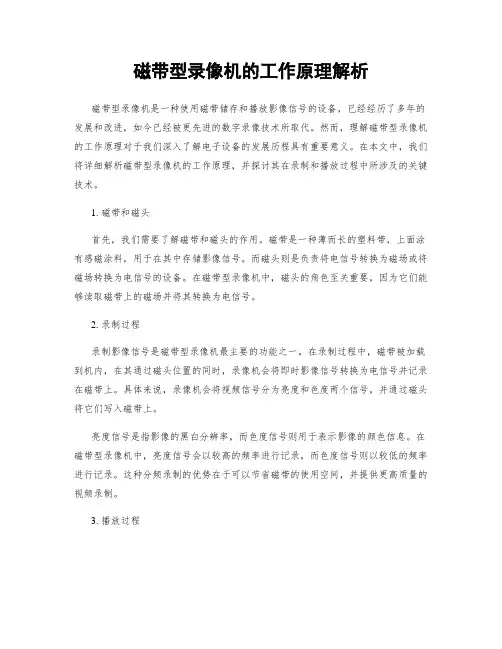

磁带型录像机的工作原理解析磁带型录像机是一种使用磁带储存和播放影像信号的设备，已经经历了多年的发展和改进，如今已经被更先进的数字录像技术所取代。
然而，理解磁带型录像机的工作原理对于我们深入了解电子设备的发展历程具有重要意义。
在本文中，我们将详细解析磁带型录像机的工作原理，并探讨其在录制和播放过程中所涉及的关键技术。
1. 磁带和磁头首先，我们需要了解磁带和磁头的作用。
磁带是一种薄而长的塑料带，上面涂有感磁涂料，用于在其中存储影像信号。
而磁头则是负责将电信号转换为磁场或将磁场转换为电信号的设备。
在磁带型录像机中，磁头的角色至关重要，因为它们能够读取磁带上的磁场并将其转换为电信号。
2. 录制过程录制影像信号是磁带型录像机最主要的功能之一。
在录制过程中，磁带被加载到机内，在其通过磁头位置的同时，录像机会将即时影像信号转换为电信号并记录在磁带上。
具体来说，录像机会将视频信号分为亮度和色度两个信号，并通过磁头将它们写入磁带上。
亮度信号是指影像的黑白分辨率，而色度信号则用于表示影像的颜色信息。
在磁带型录像机中，亮度信号会以较高的频率进行记录，而色度信号则以较低的频率进行记录。
这种分频录制的优势在于可以节省磁带的使用空间，并提供更高质量的视频录制。
3. 播放过程播放录制的影像信号是磁带型录像机的另一个重要功能。
在播放过程中，磁带被从磁带盒中取出，并在通过磁头位置的同时，录像机会将磁带上的磁场信号转换为电信号并输出到相关显示设备。
这样我们就可以观看先前录制的影像。
当磁带通过播放磁头时，磁头会从磁带上读取磁场信号，然后通过电路将其转换为电信号。
这些电信号随后被送到视频处理电路和音频处理电路，以恢复原始的视频和音频信号。
最后，这些信号通过适当的输出接口传送到显示屏或扬声器上。
4. 预览和编辑功能磁带型录像机通常还具备预览和编辑功能，以便用户可以在录制和播放之间进行选择。
预览功能允许用户在录制之前预览待录制的画面，以确保录制效果符合要求。

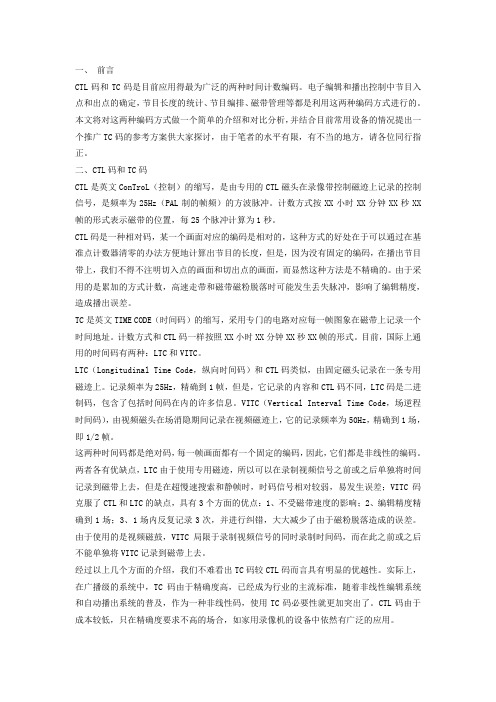

一、前言CTL码和TC码是目前应用得最为广泛的两种时间计数编码。
电子编辑和播出控制中节目入点和出点的确定，节目长度的统计、节目编排、磁带管理等都是利用这两种编码方式进行的。
本文将对这两种编码方式做一个简单的介绍和对比分析，并结合目前常用设备的情况提出一个推广TC码的参考方案供大家探讨，由于笔者的水平有限，有不当的地方，请各位同行指正。
二、CTL码和TC码CTL是英文ConTroL（控制）的缩写，是由专用的CTL磁头在录像带控制磁迹上记录的控制信号，是频率为25Hz（PAL制的帧频）的方波脉冲。
计数方式按XX小时XX分钟XX秒XX 帧的形式表示磁带的位置，每25个脉冲计算为1秒。
CTL码是一种相对码，某一个画面对应的编码是相对的，这种方式的好处在于可以通过在基准点计数器清零的办法方便地计算出节目的长度，但是，因为没有固定的编码，在播出节目带上，我们不得不注明切入点的画面和切出点的画面，而显然这种方法是不精确的。
由于采用的是累加的方式计数，高速走带和磁带磁粉脱落时可能发生丢失脉冲，影响了编辑精度，造成播出误差。
TC是英文TIME CODE（时间码）的缩写，采用专门的电路对应每一帧图象在磁带上记录一个时间地址。
计数方式和CTL码一样按照XX小时XX分钟XX秒XX帧的形式。
目前，国际上通用的时间码有两种：LTC和VITC。
LTC（Longitudinal Time Code，纵向时间码）和CTL码类似，由固定磁头记录在一条专用磁迹上。
记录频率为25Hz，精确到1帧，但是，它记录的内容和CTL码不同，LTC码是二进制码，包含了包括时间码在内的许多信息。
VITC（Vertical Interval Time Code，场逆程时间码），由视频磁头在场消隐期间记录在视频磁迹上，它的记录频率为50Hz，精确到1场，即1/2帧。
这两种时间码都是绝对码，每一帧画面都有一个固定的编码，因此，它们都是非线性的编码。
两者各有优缺点，LTC由于使用专用磁迹，所以可以在录制视频信号之前或之后单独将时间记录到磁带上去，但是在超慢速搜索和静帧时，时码信号相对较弱，易发生误差；VITC码克服了CTL和LTC的缺点，具有3个方面的优点：1、不受磁带速度的影响；2、编辑精度精确到1场；3、1场内反复记录3次，并进行纠错，大大减少了由于磁粉脱落造成的误差。

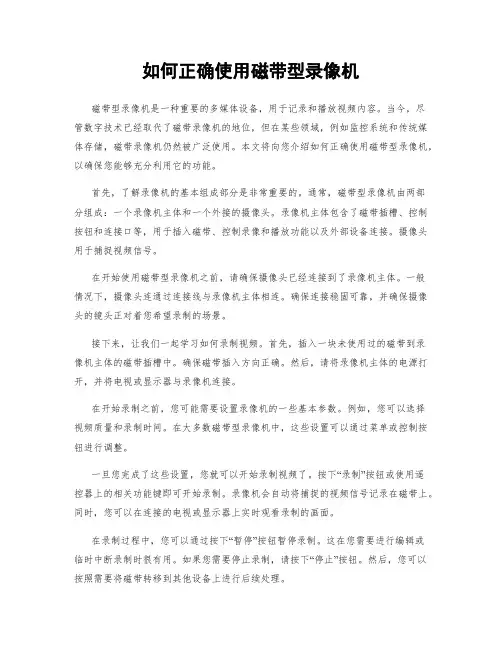

如何正确使用磁带型录像机磁带型录像机是一种重要的多媒体设备，用于记录和播放视频内容。
当今，尽管数字技术已经取代了磁带录像机的地位，但在某些领域，例如监控系统和传统媒体存储，磁带录像机仍然被广泛使用。
本文将向您介绍如何正确使用磁带型录像机，以确保您能够充分利用它的功能。
首先，了解录像机的基本组成部分是非常重要的。
通常，磁带型录像机由两部分组成：一个录像机主体和一个外接的摄像头。
录像机主体包含了磁带插槽、控制按钮和连接口等，用于插入磁带、控制录像和播放功能以及外部设备连接。
摄像头用于捕捉视频信号。
在开始使用磁带型录像机之前，请确保摄像头已经连接到了录像机主体。
一般情况下，摄像头连通过连接线与录像机主体相连。
确保连接稳固可靠，并确保摄像头的镜头正对着您希望录制的场景。
接下来，让我们一起学习如何录制视频。
首先，插入一块未使用过的磁带到录像机主体的磁带插槽中。
确保磁带插入方向正确。
然后，请将录像机主体的电源打开，并将电视或显示器与录像机连接。
在开始录制之前，您可能需要设置录像机的一些基本参数。
例如，您可以选择视频质量和录制时间。
在大多数磁带型录像机中，这些设置可以通过菜单或控制按钮进行调整。
一旦您完成了这些设置，您就可以开始录制视频了。
按下“录制”按钮或使用遥控器上的相关功能键即可开始录制。
录像机会自动将捕捉的视频信号记录在磁带上。
同时，您可以在连接的电视或显示器上实时观看录制的画面。
在录制过程中，您可以通过按下“暂停”按钮暂停录制。
这在您需要进行编辑或临时中断录制时很有用。
如果您需要停止录制，请按下“停止”按钮。
然后，您可以按照需要将磁带转移到其他设备上进行后续处理。
除了录制视频，磁带型录像机还具有播放功能。
要播放已录制的视频，您只需将录像机主体上的“播放”按钮或遥控器上的相关功能键。
然后，请按照录像机主体上的指示或遥控器上的菜单进行相关操作，例如选择特定的磁带、跳转到特定的时间点或快进/快退。
当您需要复制或备份录制的视频时，磁带型录像机也能派上用场。
线性编辑和非线性编辑的区别线性编辑和非线性编辑的区别•线性编辑，是一种磁带的编辑方式，它利用电子手段，根据节目内容的要求将素材连接成新的连续画面的技术。
那么非线性编辑和线性编辑有什么区别呢?下面来跟店铺一起涨姿势吧!非线性编辑(Nonlinear Edit)非线性编辑是相对传统上以时间顺序进行线性编辑而言.传统线性视频编辑是按照信息记录顺序,从磁带中重放视频数据来进行编辑,需要较多的外部设备,如放像机、录像机、特技发生器、字幕机,工作流程十分复杂.非线性编辑借助计算机来进行数字化制作,几乎所有的工作都在计算机里完成,不再需要那么多的外部设备,对素材的调用也是瞬间实现,不用反反复复在磁带上寻找,突破单一的时间顺序编辑限制,可以按各种顺序排列,具有快捷简便、随机的特性.非线性编辑只要上传一次就可以多少次的编辑,信号质量始终不会变低,所以节省了设备、人力,提高了效率.非线性编辑需要专用的编辑软件、硬件,在现在绝大多数的电视电影制作机构都采用了非线性编辑系统。
随着DV的流行,普及,非线性编辑一词越来越被大家熟悉,那么什么是非线性编辑呢?有人说这一概念是从电影剪辑中借用而来,事实确实如此,但今天的非线性编辑被赋予了很多新的含义.从狭义上讲,非线性编辑是指剪切,复制和粘贴素材无须在存储介质上重新安排它们.而传统的录像带编辑、素材存放都是有次序的.你必须反复搜索,并在另一个录像带中重新安排它们,因此称为线性编辑.从广义上讲,非线性编辑是指在用计算机编辑视频的同时,还能实现诸多的处理效果,例如特技等等。
非线性编辑的优势从非线性编辑系统的作用来看,它能集录像机、切换台、数字特技机、编辑机、多轨录音机、调音台、MIDI创作、时基等设备于一身,几乎包括了所有的传统后期制作设备.这种高度的集成性,使得非线性编辑系统的优势更为明显.因此它能在广播电视界占据越来越重要的地位,一点也不令人奇怪.概括地说,非线性编辑系统具有信号质量高、制作水平高、节约投资、保护投资、网络化这方面的'优越性。
3-276-290-21 (1)高清晰度数字磁带录像机操作手册操作本机之前，请通读本手册，并保留以备将来参考。
HVR-M35C© 2008 Sony Corporation目录第1章概述特性 (4)各部件位置和功能 (6)前面板 (6)后面板 (16)随机提供的遥控器 (22)显示各种数据 (24)第2章播放和录制关于电源和视频磁带的注意事项 (29)准备电源 (30)打开电源 (30)插入/退出磁带 (30)关于播放/录制的注意事项 (31)录制格式和输入/输出信号 (32)HDV1080i、DVCAM和DV格式的主要区别 (32)EE模式中的输入/输出信号 (32)录制输入信号和录制格式 (33)播放磁带格式和输出信号 (34)播放 (36)用于播放的连接 (36)用于播放的设置 (38)播放步骤 (38)播放功能 (39)自动重复（CUSTOM REPEAT） (41)EDGE CROP MARKER (44)MARKER BURN (44)将本机作为视频磁带录像机使用 (45)用于录制的连接 (45)用于录制的设置 (47)录制步骤 (48)录制功能 (49)第3章利用时间代码设置时间代码和用户比特 (50)使用内置时间代码发生器 (50)时间代码输出 (55)2目录第4章使用i.LINK插孔复制到其他设备、复制、音频复制以及连接电脑使用i.LINK插孔复制到其他设备 (56)用于复制的连接 (56)复制步骤 (57)复制（生成具有相同时间代码的工作磁带） (58)音频复制 (62)编辑（连接电脑） (64)连接本机和电脑 (64)准备 (65)第5章通过菜单调整和设置操作菜单 (66)菜单结构 (67)菜单内容 (68)第6章维护故障排除 (81)警告指示和信息 (87)使用注意事项 (89)关于视频磁带录像机的注意事项 (89)清洁视频磁头 (89)关于视频磁带的注意事项 (90)关于LCD屏幕的注意事项 (91)关于湿气凝结 (91)数字计时表 (91)关于内置充电电池 (91)关于许可的注意事项 (91)附录关于复制的注意事项 (92)关于 i.LINK (95)规格 (96)索引 (99)子菜单索引 (101)目录3第 章1概述特性HVR-M35C是一款支持HDV和DVCAM/DV格式的高清晰度数字磁带录像机。
磁带录像机原理与维修磁带录像机是一种使用磁带储存和播放视频信息的设备。
其工作原理主要包括磁头、传动系统和电子控制部分。
首先，磁头是磁带录像机的核心组成部分。
磁头通过磁场的变化来读写磁带上的信息。
当录像机处于录制模式时，磁头会通过传动系统将磁带从一个卷盘上拉出，然后在磁带上创建一条磁带轨道，磁头将视频信息写入磁带的磁性材料上。
当录像机处于播放模式时，磁头会读取磁带上的磁性材料，然后将其转化为视频信号输出。
其次，传动系统由电机、带轮和传动带组成。
电机作为动力源，通过带轮和传动带将动力传递给磁带。
当录像机处于播放、快进或倒带模式时，电机会控制磁带的前进或后退。
当录像机处于停止或暂停模式时，电机停止转动，传动带也停止动作。
最后，电子控制部分是录像机中的智能控制中心。
它包括供电系统、控制电路和信号处理电路。
供电系统提供电流和电压给其他部件，以确保其正常工作。
控制电路负责接收来自遥控器或按钮的信号，并根据输入的指令控制磁头、传动系统等工作。
信号处理电路负责将磁头读取的模拟信号转化为数字信号，以便录像机对视频进行处理和输出。
当磁带录像机出现故障时，可能是由于磁头损坏、传动系统出现问题或电子控制部分发生故障。
如果发现磁头损坏，需要更换磁头。
如果发现传动系统出现故障，需要检查带轮和传动带是否松动或损坏，并及时进行修复或更换。
如果发现电子控制部分故障，需要检查供电系统是否正常工作，检查控制电路和信号处理电路是否正常。
如有必要，可以使用测试仪器对电路进行测试，找出故障原因并进行维修。
在维修磁带录像机时，需要注意安全问题，确保断开电源并待设备冷却后进行操作。
另外，建议遵循相关维修手册和技术指导书的步骤进行操作，以确保正确维修并避免进一步损坏设备。

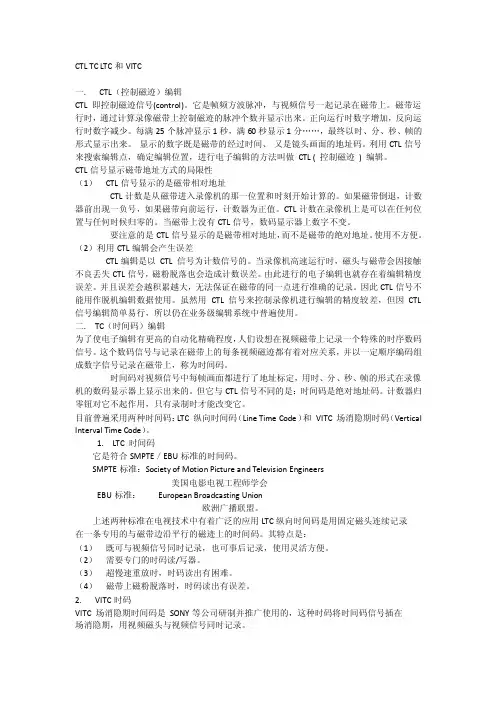

CTL TC LTC和VITC一. CTL（控制磁迹）编辑CTL即控制磁迹信号(control)。
它是帧频方波脉冲，与视频信号一起记录在磁带上。
磁带运行时，通过计算录像磁带上控制磁迹的脉冲个数并显示出来。
正向运行时数字增加，反向运行时数字减少。
每满25个脉冲显示1秒，满60秒显示1分……，最终以时、分、秒、帧的形式显示出来。
显示的数字既是磁带的经过时间、又是镜头画面的地址码。
利用CTL信号来搜索编辑点，确定编辑位置，进行电子编辑的方法叫做CTL ( 控制磁迹) 编辑。
CTL信号显示磁带地址方式的局限性（1）CTL信号显示的是磁带相对地址CTL计数是从磁带进入录像机的那一位置和时刻开始计算的。
如果磁带倒退，计数器前出现一负号，如果磁带向前运行，计数器为正值。
CTL计数在录像机上是可以在任何位置与任何时候归零的。
当磁带上没有CTL信号，数码显示器上数字不变。
要注意的是CTL信号显示的是磁带相对地址，而不是磁带的绝对地址。
使用不方便。
（2）利用CTL编辑会产生误差CTL编辑是以CTL 信号为计数信号的。
当录像机高速运行时，磁头与磁带会因接触不良丢失CTL信号，磁粉脱落也会造成计数误差。
由此进行的电子编辑也就存在着编辑精度误差。
并且误差会越积累越大，无法保证在磁带的同一点进行准确的记录。
因此CTL信号不能用作脱机编辑数据使用。
虽然用CTL信号来控制录像机进行编辑的精度较差，但因CTL 信号编辑简单易行，所以仍在业务级编辑系统中普遍使用。
二. TC（时间码）编辑为了使电子编辑有更高的自动化精确程度，人们设想在视频磁带上记录一个特殊的时序数码信号。
这个数码信号与记录在磁带上的每条视频磁迹都有着对应关系，并以一定顺序编码组成数字信号记录在磁带上，称为时间码。
时间码对视频信号中每帧画面都进行了地址标定，用时、分、秒、帧的形式在录像机的数码显示器上显示出来的。
但它与CTL信号不同的是：时间码是绝对地址码。
计数器归零钮对它不起作用，只有录制时才能改变它。
磁带录像机编辑方式
l．直接编辑和间接编辑
直接编辑就是将一台或若干台录像机上的素材内容直接编录到录像机的工作母带上，是最常用的编辑方法。
缺点是时间长，效率低，容易出现编辑点错误，会降低图像和声音质量。
间接编辑是利用时间码的特性，将原始素材带（带时间码）转录到工作带上，即低档录像机的磁带上，编导人员在低档录像系统中进行画面编辑。
然后将编辑程序输入到高档设备编辑系统中，用原版素材带进行编辑。
2．控制磁迹（CTL）编辑与时间码（TC）编辑
CTL编辑需要使用视频信号的控制磁迹。
所有记录过信号的录像带上都有这条磁迹，它有助于维持画面的稳定。
CTL信号是帧频方波脉冲，磁带运行时，编辑机对CTL脉冲记数，每25个CTL脉冲为1秒，可以反映磁带运行的位置。
可复位。
时间码编辑是电视节目后期编辑的一种先进编辑方法，编辑精度高、自动化强、效率高，被广泛应用于电视节目制作当中。
可以使编辑工作精确到帧，不会跑点。
３．脱机（离线）编辑（Offline editing）与联机（在线）编辑（online editing）脱机编辑：是相对于联机编辑而言的，是磁带编辑的主要形式之一。
在电视节目的制作过程中，为了节省成本，人们利用低档的编辑设备先进行预编，经导演及各方审看满意后再到联机系统上形成节目完成版，这种形式的编辑方式就叫脱机编辑。
联机编辑：是一个编辑母带的过程，利用脱机编辑后得到的编辑清单EDL （Edit Decision list），可以很快地找到要编辑的镜头进行编辑，并加入特技、字幕和图表，校正色彩，声
音混录，使最后的成品趋于完美。
4．组合编辑与插入编辑
组合编辑（Assemble）：组合编辑是把新的画面加到已录好的画面之后，同时传送视频、音频信号和时间码。
特点：
①组合编辑的消磁：垂直总消磁头、旋转消磁头都进入工作状态。
②重新记录所有磁迹：就是在组合编辑时，素材带上的视频信号。
音频信号、控制信号和时间码信号都同时被记录在新编节目带上，它们全都是重新记录的。
③末尾处磁迹状况：此方式中，在停止编辑时，会留下被总消磁头消去的梯形状空白部分，所以，记录有完整节目磁带中间用组合编辑插入新画面，在出点画面会出现丢失现象。
插入编辑（Insert）：插入编辑是把一段新节目插入到磁带的预定点。
视频信号、两个音频通道及时间码可以被分别或同时传输。
特点：
①必须具有控制磁迹。
插入编辑时，不记录新的控制磁迹，仍保留原有磁带上的控制磁迹。
从录机的工作情况来看，插入编辑只是利用旋转消磁头消去视频磁迹，而固定消磁头不工作。
②可插入视频、音频磁迹和时间码磁迹（在高级录像中可插入时间码磁迹）。
③有精确的插入镜头的首尾衔接点。
④末尾磁迹不会终断。
组合编辑与插入编辑的比较：
组合编辑是在存在节目的磁带后面接上新的节目。
把放机上的图像（视频信号）、声音（CH1／CH2）、时间码（TC）、控制磁迹（CTL）传送到录机上，也称拷贝方式。
插入编辑是在完整节目的磁带中间换上新的节目。
根据需要可以插入视频信号、声音信号，录到录机上。
注意：
使用组合编辑方式，在记录视频和音频磁迹的同时，也记录了控制磁迹。
使用插入编辑方式，在记录视频和音频磁迹的同时，并没有替换控制磁迹。
插入编辑不能像组合编辑那样在空白磁带上进行，必须在记录有控制磁迹的磁带上才能进行，如果要使用全新磁带，则事先要把控制信号录好。
组合编辑精度低，插入编辑精度高。
录像机有全消磁头、视频录/放磁头、视频消磁头、时间码录/放磁头、时间码消磁头、CH1/CH2录/放磁头、CH1/CH2消磁头、CTL录放磁头、CTL消磁头。
组合编辑与插入编辑的磁头工作方式区别在于全消磁头是否工作。
