Fisher定位器使用说明书
一、Fisher定位器调校基本步骤
1.将375手操器连接到接线端子上，进入菜单
选择 Setup(设置)→Basic setup（基本设置）→Auto setup（自动设置）→Setup wizard（设置向导）
2.根据Setup wizard的提示选择相应的参数
⑴instrument mode is in service ,continue for prompts to please
out of service.
仪表模式是在线状态，继续须要准时设置为离线状态
选择 Yes.
⑵output will not track input when instrument mode is out of
service.
当仪表在离线状态时，仪表的输出将不随输入的变化而变化
选择Yes.
⑶change to out of service to continue.
继续需改变为离线模式
选择out of service
选择enter
说明：仪表正常工作时其模式为in service状态，当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择
选择Travel control
⑸Pressure units 压力单位
选择psi
⑹Max supply press 最大供气压力
此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致，此值不宜过大，过大，阀门易损坏，超行程。应调整空气过滤减压阀使阀门刚好全行程，这时输入此时的压力值。
北京华控技术有限责任公司 1
HKPS-MODBUS
电动调节阀智能定位器
使用说明书
一、概述
HKPS-MODBUS电动调节阀智能定位器（以下简称定位器）是和电动执行机构配套使用的。具
有体积小，可靠性高，具有MODBUS通信功能等特点，是在HKPS-ASM定位器基础上的改进产品，
该定位器将控制执行机构的4～20mA电流信号，与执行机构当前位置信号进行比较，并根据偏差情况，
控制电动执行机构开或关动作，使执行机构位置与输入信号平衡。该定位器还具有手动功能，能满足
更多用户现场调试的需要。
本手册包括HKPS-MODBUS技术指标，接线端子定义，按键和红外遥控器的使用方法等。用户
在使用HKPS-MODBUS前，请认真阅读本手册，并按本手册提供的操作方法完成您的操作。若在使用
过程中有不清楚的地方或发现其他问题，请及时与本公司联系。本公司将尽快回复，并解决您的问题。
TEL： （010）58859981/92
FAX： （010）58859950
HTTP：//
E-MAIL： hart@
谢谢您选用HKPS-MODBUS电动调节阀智能定位器。
二、HKPS-MODBUS电动调节阀智能定位器性能特点及接线
2.1 性能与技术指标
・ 控制精度：0.1%～5% 可通过按键设定
・ 液晶显示：可显示阀门开度百分比、输入信号百分比以及故障状态时故障代码
・ 通信方式：符合MODBUS协议通信
・ 接收控制信号：MODBUS协议通信控制信号
・ 控制信号：4 mA～20mA DC、MODBUS协议通信控制信号
・ 工作温度范围：－20℃～＋70℃
・ 电源：单相交流电220V±10% 50Hz
・ 输出开关触点容量：单项交流250V，5A
・ 位置反馈电阻：0.5K～10KΩ
・ 定位方式选择：手动/自动
・ 安全位置选择：输入信号故障时电动执行机构所处位置可选择全开/全闭/停止在当前位置/运

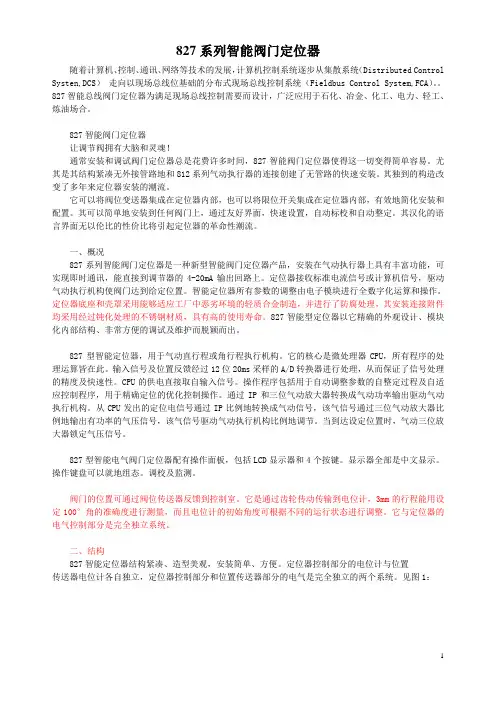

1 827系列智能阀门定位器
随着计算机、控制、通讯、网络等技术的发展，计算机控制系统逐步从集散系统（Distributed Control
Systen,DCS） 走向以现场总线位基础的分布式现场总线控制系统（Fieldbus Control System,FCA）。。827智能总线阀门定位器为满足现场总线控制需要而设计，广泛应用于石化、冶金、化工、电力、轻工、炼油场合。
827智能阀门定位器
让调节阀拥有大脑和灵魂！
通常安装和调试阀门定位器总是花费许多时间，827智能阀门定位器使得这一切变得简单容易。尤其是其结构紧凑无外接管路地和812系列气动执行器的连接创建了无管路的快速安装。其独到的构造改变了多年来定位器安装的潮流。
它可以将阀位变送器集成在定位器内部，也可以将限位开关集成在定位器内部，有效地简化安装和配置。其可以简单地安装到任何阀门上，通过友好界面，快速设置，自动标校和自动整定。其汉化的语言界面无以伦比的性价比将引起定位器的革命性潮流。
一、概况
827系列智能阀门定位器是一种新型智能阀门定位器产品，安装在气动执行器上具有丰富功能，可实现即时通讯，能直接到调节器的4-20mA输出回路上。定位器接收标准电流信号或计算机信号，驱动气动执行机构使阀门达到给定位置。智能定位器所有参数的调整由电子模块进行全数字化运算和操作。定位器底座和壳罩采用能够适应工厂中恶劣环境的轻质合金制造，并进行了防腐处理，其安装连接附件均采用经过钝化处理的不锈钢材质，具有高的使用寿命。827智能型定位器以它精确的外观设计、模块化内部结构、非常方便的调试及维护而脱颖而出。
827型智能定位器，用于气动直行程或角行程执行机构。它的核心是微处理器CPU，所有程序的处理运算皆在此。输入信号及位置反馈经过12位20ms采样的A/D转换器进行处理，从而保证了信号处理的精度及快速性。CPU的供电直接取自输入信号。操作程序包括用于自动调整参数的自整定过程及自适应控制程序，用于精确定位的优化控制操作。通过IP和三位气动放大器转换成气动功率输出驱动气动执行机构。从CPU发出的定位电信号通过IP比例地转换成气动信号，该气信号通过三位气动放大器比例地输出有功率的气压信号，该气信号驱动气动执行机构比例地调节。当到达设定位置时，气动三位放大器锁定气压信号。
ABB定位器使用说明书
气路连接
●使用与定位器气源端口处标识的标准接口连接气源
气源的要求：仪表气体（无忧、无尘、无水、符合DIN/ISO8573-1污染及含油三级标准，最大颗粒直径<5um,且含量<5mg/m3,滴油<1mg/m3。露点温度低于工作温度10k
●连接定位器的输出与气动执行机行器的气缸
电气连接
根据下列接线端子图以及设计要求进行相应的配线（一般只需+11，-12，+31,-32）
+11 -12 控制信号输入端子（DC4---20MA,负载电阻Max.410欧姆）
+31 -32 位置反馈输出端子（DC4---20MA,DCS+24V供电）
+41 -42 全关信号输出端子
+51 -52 全开信号输出端子
+81 -82 开关信号输入端子
+83 -84 报警信号输出端子
+41 -42 低位信号输出端子（干簧管接点输出，5—11VDC,<8MA）
+51 -52 高位信号输出端子（干簧管接点输出，5—11VDC,<8MA
调试步骤
1.接通气源前，现将气源管放空一段时间以排除路中可能存在的灰尘、杂质、水、油等。建议放空时间30分钟，可以用收或者白纸、白布进行气源质量的检查。检查减压阀后压力是否符合执行器的铭牌参数要求（定位器的最大供气压力为6BAR,但实际供气压力必须参考执行器所容许的最大气源压力）
2.接通4—20MA输入信号。（定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路）。
3.检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）。
.按住MODE键
.并同时点击↑或↓键，直到操作模式代码1.3显示出来。
.松开MODE键。
.使用↑或↓，使执行器分别运行到两个终端位置，记录两终端角度
.两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）
