TR069协议简明教程
1 / 6 TR069协议简明教程
1.为什么需要TR069
随着VoIP、IPTV等越来越多IP终端设备的普及（尤其在家庭中的普及），大量设备的配置和维护变得越来越困难，大大提高了网络产品运营商的成本，传统的基于SNMP的网管系统面对众多的终端设备时显得力不从心，限制了宽带接入市场的发展速度和规模。TR069定义了一套全新的网管体系结构，包括“管理模型”，“交互接口”，“管理参数”，在很大程度上减少了网络产品的运维成本。
2.什么是TR069协议
TR069是数字用户线（DSL）论坛（已改名为Broadband Forum）制定的一个面向终端设备的网管协议，称为“用户终端设备广域网管理协议（CWMP）”，DSL论坛的文档编号为TR069。
3.TR069协议发展现状
自2004年5月DSL论坛推出该协议以来，各大运营商纷纷部署基于TR069的终端设备。但从协议的发展情况看，TR069仍然处于不断完善的过程中。
4.TR069协议网络架构
ACS为自动配置服务器，负责对终端设备CPE进行管理。ACS与CPE间的接口为南向接口，ACS与管理系统间的接口为北向接口。TR069协议主要定义了南向接口。 TR069协议简明教程
2 / 6
5.TR069的实现（协议栈）
（1）TR069协议基于TCP层；
（2）ACS与CPE间的消息传输使用HTTP1.1，ACS为HTTP服务器，CPE为HTTP客户端；
（3）消息的具体内容使用SOAP包进行封装，SOAP包是一个包含SOAP Head（SOAP头）和 SOAP Body（SOAP体）组成的XML文档
TR069协议简明教程
3 / 6
（4）ACS的管理方法就是对CPE上的管理函数进行远程调用，因此需要向CPE传输要调用的函数名及参数，这些内容包含在SOAP体中。ACS并不直接对设备本身的接口进行调用 ，ACS所使用的函数为TR069的标准函数（称作TR-069 RPC Methods），CPE需要通过一个设备上的中间层解析出RPC方法，再由这个中间层调用设备自身的接口，这个中间层就是TR069 Agent。
２０１１年第１０期
中图分类号：ＴＮ９４８．５５ 文献标识码：Ａ 文章编号：１００９－２５５２（２０１１）１０－０１６９—０３

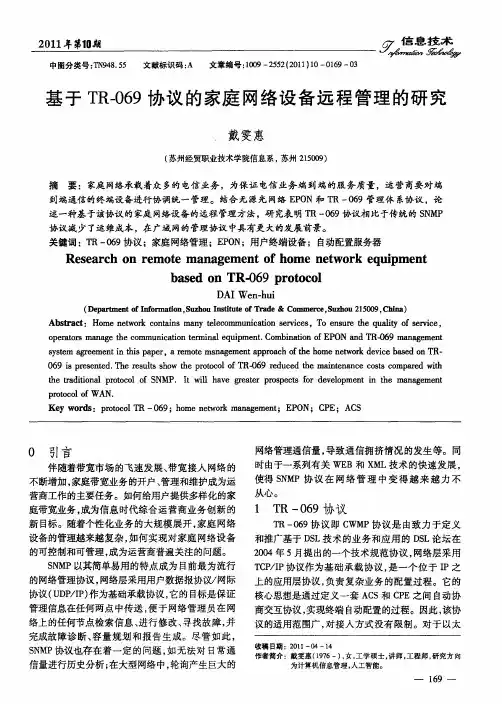

基于ＴＲ一０６９协议的家庭网络设备远程管理的研究
戴雯惠
（苏州经贸职业技术学院信息系，苏州２１５００９）
摘要：家庭网络承载着众多的电信业务，为保证电信业务端到端的服务质量，运营商要对端
到端通信的终端设备进行协调统一管理。结合无源光网络ＥＰＯＮ和ＴＲ一０６９管理体系协议，论 述一种基于该协议的家庭网络设备的远程管理方法，研究表明ＴＲ一０６９协议相比于传统的ＳＮＭＰ
协议减少了运维成本，在广域网的管理协议中具有更大的发展前景。 关键词：ＴＲ一０６９协议；家庭网络管理；ＥＰＯＮ；用户终端设备；自动配置服务器
Ｒｅｓｅａｒｃｈ ｏｎ ｒｅｍｏｔｅ ｍａｎａｇｅｍｅｎｔ ｏｆ ｈｏｍｅ ｎｅｔｗｏｒｋ ｅｑｕｉｐｍｅｎｔ
ｂａｓｅｄ ｏｎ ＴＲ－０６９ ｐｒｏｔｏｃｏｌ
ＤＡＩ Ｗｅｎ—ｈｕｉ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｉｎｆｏｒｍａｔｉｏｎ，Ｓｕｚｈｏｕ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｒａｄｅ＆Ｃｏｍｍｅｒｃｅ，Ｓｕｚｈｏｕ ２１５００９，Ｃｈ｜ｎｎ） Ａｂｓｔｒａｃｔ：Ｈｏｍｅ ｎｅｔｗｏｒｋ ｃｏｎｔａｉｎｓ ｍａｎｙ ｔｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎ ｓｅｒｖｉｃｅｓ，Ｔｏ ｅｎｓｕｒｅ ｔｌｌｅ ｑｕａｌｉｔｙ ｏｆ ｓｅｒｖｉｃｅ， ｏｐｅｒａｔｏｒｓ ｍａｎａｇｅ ｔｈｅ ｃｏｍｍｕｎｉｃａｔｉｏｎ ｔｅｒｍｉｎａｌ ｅｑｕｉｐｍｅｎｔ．Ｃｏｍｂｉｎａｄｏｎ ｏｆ ＥＰＯＮ ａｎｄ ＴＲ－０６９ ｍａｎａｇｅｍｅｎｔ
ｓｙｓｔｅｍ ａｇｒｅｅｍｅｎｔ ｉｎ ｔｈｉｓ ｐａｐｅｒ，ａ ｒｅｍｏｔｅ ｍａｎａｇｅｍｅｎｔ ａｐｐｒｏａｃｈ ｏｆ ｔｈｅ ｈｏｍｅ ｎｅｔｗｏｒｋ ｄｅｖｉｃｅ ｂａｓｅｄ ｏｎ ＴＲ－
０６９ ｉｓ ｐｒｅｓｅｎｔｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈｅ ｐｒｏｔｏｃｏｌ ｏｆ ＴＲ－０６９ ｒｅｄｕｃｅｄ ｔｈｅ ｍａｉｎｔｅｎａｎｃｅ ｃｏｓｔｓ ｃｏｍｐａｒｅｄ ｗｉｔｈ ｔｈｅ ｔｒａｄｉｔｉｏｎａｌ ｐｒｏｔｏｃｏｌ ｏｆ ＳＮＭＰ．Ｉｔ ｗｉｌｌ ｈａｖｅ ｇｒｅａｔｅｒ ｐｒｏｓｐｅｃｔｓ ｆｏｒ ｄｅｖｅｌｏｐｍｅｎｔ ｉｎ ｔｈｅ ｍａｎａｇｅｍｅｎｔ
. . . . .

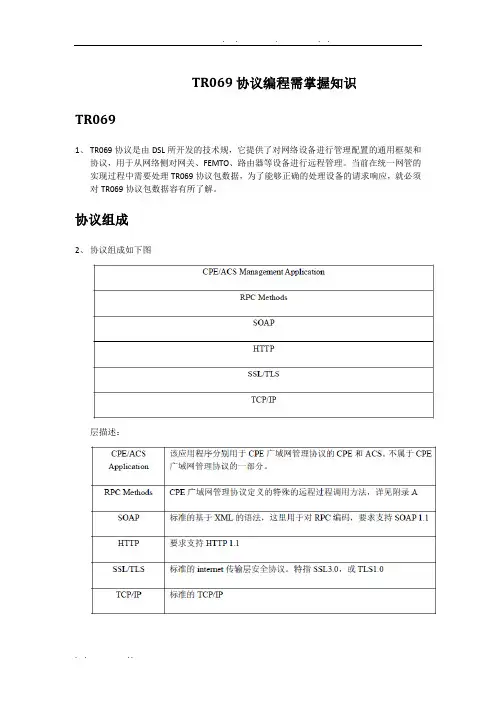

. . . . TR069协议编程需掌握知识
TR069
1、 TR069协议是由DSL所开发的技术规，它提供了对网络设备进行管理配置的通用框架和协议，用于从网络侧对网关、FEMTO、路由器等设备进行远程管理。当前在统一网管的实现过程中需要处理TR069协议包数据，为了能够正确的处理设备的请求响应，就必须对TR069协议包数据容有所了解。
协议组成
2、 协议组成如下图
层描述： . . . . .
. . . . 3、 我们所关心的层主要是RPC Methods层、SOAP层以及HTTP层。下面具体介绍RPC
Methods层的容，首先我们需要知道ACS和CPE建立连接的方式。
这里列出封装RPC方法的SOAP信息的格式。理解它们有助于组包解包。
SOAPMessageSOAPPartSOAPEnvelopeSOAPHeader(OPTIONAL)HEADERSOAPBodyXMLContentSOAPFault(optional)
ACS与CPE的连接建立
4、 ACS和CPE的连接建立：
ACS与CPE建立连接的方式，按连接发起方划分可以分为两种方式：CPE发起连接、ACS主动建立连接
CPE发起连接有以下几种情况：
（1） CPE第一次建立网络连接，对应RPC命令INFORM +"0 BOOTSTRAP";
54《广播电视网络》 2020年第2期 总第362
期有线网络建设
基于TR-069协议的终端管理系统设计与应用
张一哲 姚辉军 李蓓佳 庄崟 刘晨 江苏有线技术研究院有限公司
摘要：为了对江苏有线300余万台TVOS终端设备进行统一管理、远程运维，以提高服务质量，我们设计并开发了基于TR-069协议的机顶盒终端管理系统。根据广电有线数字电视运营管理的需求，该系统对原有的数据模型、功能方法、安全控制等进行了继承、扩展和创新，能够支持广电终端的软件远程升级、远程配置、状态监控、故障诊断及修复等功能，降低了设备运维成本。同时,该系统还可以采集全样本终端用户行为数据，为分析用户行为习惯、建立用户兴趣模型、提供个性化的服务提供数据支持。关键词：TR-069协议 终端管理 用户行为分析 用户兴趣模型实时监测 数据分析
1 引言
随着广电业务的发展，终端设备
的数量、种类急剧增加，传统的SNMP
（Simple Network Management Protocol,
简单网络管理协议）已经不能完全满
足需要。TR-069是由DSL（Digital
Subscriber Line,数字用户专线）论坛
开发的技术规范之一[1]，其全称为“CPE
（Customer Premise Equipment，用户端）
广域网管理协议”，它为宽带网关、机
顶盒设备提供了一种新的管理标准[2]。
本文采用TR-069作为基本通信协议，
实现对江苏有线TVOS机顶盒的远程
状态监控、设备维护、设备升级、用
户行为采集等功能，其中采集到的用
户收视行为数据，可为进一步根据用
户历史行为记录研究用户兴趣模型[3]
提供原始材料。
2 TR-069协议简介
TR-069定义了一套全新的网管体
系结构，它的协议栈主要是基于SOAP
（Simple Object Access Protocol，简单
对象访问协议）、SSL/TLS（Secure Sockets Layer/Transport Layer Security，安全套接层/传输层安全）、HTTP 1.1（Hyper Text Transfer Protocol Version 1.1，超文本传输协议-版本1.1）等成熟的网络通信协议，其协议栈构成如图1所示。TR-069的核心思想是通过定义一套ACS（Auto Configuration Server，自动配置服务器）与CPE之间自动协商交互协议，实现终端的自动配置，包括管理模型、交互接口及基本的管理参数配置[4]。ACS完成对CPE，如机顶盒、调制解调器、网关设备、路由器等的管理，所使用的接口称南向接口；ACS与运营商的其他系统，如网管系统、业务管理系统、计费系统之间的接口称北向接口。TR-069协议主要是定义南向接口的标准。由于TR-069协议是基于TCP/IP之上的应用层协议，其对接入方式没有限制，无论通过对称数字用户线以太网还是无源光网络接入的CPE都可以使用此协议[2]，其网络构架如图2所示。
