tr069协议

TR-069协议介绍

TR-069（Technical Report 069）是由全球互联网工程任务组（Internet Engineering Task Force，IETF）制定的一项用于远程管理和配置设备的协议。它的全称是“CPE WAN

Management Protocol（CWP）”，也被称为“Auto Configuration

Server（ACS）”协议。

TR-069协议为设备提供了一种标准的远程管理和配置机制，可以使设备厂商和服务提供商远程管理和更新客户的设备，并为设备提供实时监控和故障排除的功能。该协议适用于智能电视、路由器、网络摄像头、光猫、电信终端等各种家庭和企业网络设备。

TR-069协议的核心组件是ACS（Auto Configuration Server），它是负责接收和处理设备发送的请求的服务器。ACS可以对设备进行诊断、配置、软件升级、故障处理等一系列操作。设备通过ACS和网络进行通信，ACS通过配置文件和命令来管理设备。

TR-069协议的优势主要体现在以下几个方面：

首先，TR-069协议提供了一种标准的远程管理和配置机制，可以避免不同设备之间的兼容性问题。通过统一的协议，设备厂商和服务提供商可以远程管理和更新不同类型的设备，提高设备管理的效率。

其次，TR-069协议支持实时的设备监控和故障排除。通过TR-069协议，设备可以定期上报状态信息到ACS，ACS可以实时监控设备的运行状态，并及时做出响应。当设备出现故障时，ACS可以根据设备上报的信息进行故障排查和诊断。

再次，TR-069协议支持远程配置和软件升级。通过ACS可以对设备的各种参数进行配置，并可以安全地进行软件升级。这样，设备厂商可以通过远程方式对设备进行配置和维护，减少了现场维护的人力和物力成本。

最后，TR-069协议具有良好的安全性和扩展性。通过设备和ACS之间的双向认证和安全机制，可以确保通信的安全性。同时，TR-069协议还可以通过扩展其他协议和功能来满足不同类型的设备管理需求。

总结起来，TR-069协议是一种用于远程管理和配置设备的标准协议，它提供了一种统一的管理和配置机制，可以实现设备的远程监控、故障排除、配置和软件升级等功能。通过TR-069协议，设备厂商和服务提供商可以更加高效地对设备进行管理和维护，提供更好的用户体验。随着物联网的发展，TR-069协议还将发挥更加重要的作用，并逐渐被应用于更多的设备和行业中。

合集下载

TR069协议简明教程

TR069协议简明教程

TR069协议简明教程

1 / 6 TR069协议简明教程

1.为什么需要TR069

随着VoIP、IPTV等越来越多IP终端设备的普及（尤其在家庭中的普及），大量设备的配置和维护变得越来越困难，大大提高了网络产品运营商的成本，传统的基于SNMP的网管系统面对众多的终端设备时显得力不从心，限制了宽带接入市场的发展速度和规模。TR069定义了一套全新的网管体系结构，包括“管理模型”，“交互接口”，“管理参数”，在很大程度上减少了网络产品的运维成本。

2.什么是TR069协议

TR069是数字用户线（DSL）论坛（已改名为Broadband Forum）制定的一个面向终端设备的网管协议，称为“用户终端设备广域网管理协议（CWMP）”，DSL论坛的文档编号为TR069。

3.TR069协议发展现状

自2004年5月DSL论坛推出该协议以来，各大运营商纷纷部署基于TR069的终端设备。但从协议的发展情况看，TR069仍然处于不断完善的过程中。

4.TR069协议网络架构

ACS为自动配置服务器，负责对终端设备CPE进行管理。ACS与CPE间的接口为南向接口，ACS与管理系统间的接口为北向接口。TR069协议主要定义了南向接口。 TR069协议简明教程

2 / 6

5.TR069的实现（协议栈）

（1）TR069协议基于TCP层；

（2）ACS与CPE间的消息传输使用HTTP1.1，ACS为HTTP服务器，CPE为HTTP客户端；

（3）消息的具体内容使用SOAP包进行封装，SOAP包是一个包含SOAP Head（SOAP头）和 SOAP Body（SOAP体）组成的XML文档

TR069协议简明教程

3 / 6

（4）ACS的管理方法就是对CPE上的管理函数进行远程调用，因此需要向CPE传输要调用的函数名及参数，这些内容包含在SOAP体中。ACS并不直接对设备本身的接口进行调用 ，ACS所使用的函数为TR069的标准函数（称作TR-069 RPC Methods），CPE需要通过一个设备上的中间层解析出RPC方法，再由这个中间层调用设备自身的接口，这个中间层就是TR069 Agent。

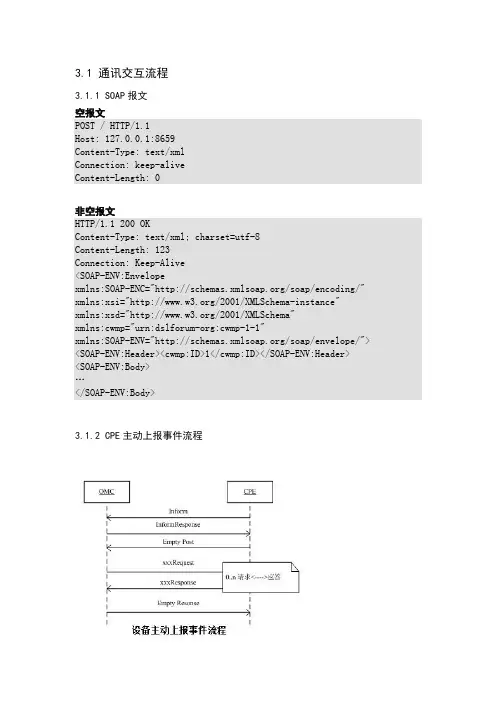

TR069报文解析

TR069报文解析

3.1 通讯交互流程

3.1.1 SOAP报文

空报文

POST / HTTP/1.1

Host: 127.0.0.1:8659

Content-Type: text/xml

Connection: keep-alive

Content-Length: 0

非空报文

HTTP/1.1 200 OK

Content-Type: text/xml; charset=utf-8

Content-Length: 123

Connection: Keep-Alive

xmlns:SOAP-ENC="/soap/encoding/"

xmlns:xsi="/2001/XMLSchema-instance"

xmlns:xsd="/2001/XMLSchema"

xmlns:cwmp="urn:dslforum-org:cwmp-1-1"

xmlns:SOAP-ENV="/soap/envelope/">

1

…

3.1.2 CPE主动上报事件流程

1）Inform协议报文

……

xxx

***

Response

1

2）Inform参数说明

参数 说明

DeviceId 唯一标识设备的结构,包含以下4个属性

Manufacturer 设备制造商标识

OUI 默认取值:00FD80

ProductClass 设备类型号

SerialNumber 设备的唯一标识

Event 说明引发事件的一个或多个事件,包含n个EventStruct

EventStruct 包含下面2个属性

EventCode 取值范围如下：

0 BOOTSTARP

1 BOOT

8 DIAGNOSTICS COMPLETE

6 CONNECTION REQUEST

X ***

M ***

CommandKey 取值为空

MaxEnvlopes 接受的一个HTTP回复中的最大SOAP信包数目。

TR069等

TR069等

TR069其全称为“CPE广域网管理协议”。它提供了对下一代网络中家庭网络设备进行管理配置的通用框架和协议，用于从网络侧对家庭网络中的网关、路由器、机顶盒等设备进行远程集中管理。

TR－069主要完成以下四方面的工作：

一是用户设备自动配置和动态的业务配置。对于ACS来说，每个用户设备可以在协议中对自己作出标志（例如型号、版本等），根据可设定的规则，ACS可以对某一个特定用户设备下发配置，也可以对某一组用户设备下发配置。CPE可以在开机后自动请求ACS中的配置信息，ACS也可在任意需要的时刻主动发起配置。通过该功能可以实现用户设备的“零配置安装”功能，或是可以从网络侧控制业务参数的动态改变。

二是对用户设备的软件、固件的管理。TR－069的协议提供了对用户设备中的软件、固件进行管理和下载的功能。ACS可以识别用户设备的版本号，决定是否远程更新用户设备的软件版本，并且在更新完成后能够得知是否成功。例如，当用户设备需要加载新的软件以实现新的业务功能时，或是当前软件存在必须修复的bug时，通过该功能可以实现对用户设备的远程管理升级。

三是对用户设备的状态和性能进行监测。TR－069定义了ACS对用户设备的状态和性能进行监测的手段。其中包括了一些通用的性能参数，可以反映当前用户设备的工作状态。另外还提供了标准的语法，运营商可以定义额外的参数。

四是对通信故障的诊断。TR－069还定义了可以用户端自我诊断和报告的能力，例如在ACS的指示下，用户端可以通过ping或其它手段检查用户端与网络业务提供点之间的连通性、带宽等，检测结果返回给ACS。这样，运营商通过在远端操作，就可以对用户申告的设备故障进行简单定位，并作相应的处理。

以TR－069为基础，DSLForum开发了一系列配套的规范来扩展TR－069的应用。例如，TR－098定义了家庭网关设备的配置信息模板；TR－104定义了VoIP设备的配置信息模板；TR－106定义了支持TR－069的用户设备的基本配置信息模板等。这一系列规范大大增强了对支持语音、数据和视频三重播放业务设备的动态配置和管理能力。
