幅度调制与解调电路实验报告

幅度调制及解调实验心得

一、实验目的

幅度调制及解调实验是电子学中的基础实验之一，旨在通过实践操作与理论结合的方式，加深对幅度调制及解调原理的理解，掌握幅度调制与解调电路的设计和调试方法。

二、实验原理

1. 幅度调制原理

幅度调制是指用模拟信号（也称为基带信号）去控制高频信号（也称为载波信号）的振幅变化，从而将模拟信号转化为高频信号。具体而言，假设模拟信号为m(t)，高频载波信号为c(t)，则幅度调制后得到的带载波信号s(t)可表示为：

$$s(t)=(A_c+m(t))\cos(2\pi f_c t)$$

其中，$A_c$为载波振幅，$f_c$为载波频率。可以看出，当模拟信号m(t)变化时，带载波信号s(t)的振幅也会随之变化。

2. 幅度解调原理

幅度解调是指将已经被幅度调制过的带载波信号还原成原始模拟信号。常见的幅度解调电路有包络检测器和同步检测器两种。

包络检测器的原理是利用二极管的非线性特性，将带载波信号的正半周期和负半周期分别整流，然后通过一个低通滤波器得到原始模拟信号的包络。具体而言，假设带载波信号为s(t)，则包络检测器输出的电压e(t)可表示为：

$$e(t)=R_c\cdot C\cdot \frac{d}{dt}|s(t)|$$

其中，$R_c$为电路中的电阻，$C$为电容。

同步检测器的原理是利用一个参考信号（也称为本振信号）与已经被幅度调制过的带载波信号相乘得到一个混频信号，然后通过低通滤波器得到原始模拟信号。具体而言，假设参考信号为$f_r(t)$，带载波信号为$s(t)$，则同步检测器输出的电压e(t)可表示为：

$$e(t)=K_d\cdot m(t)$$

其中，$K_d$为检波灵敏度。

三、实验步骤

1. 实验材料准备：示波器、函数发生器、二极管、电容、变阻器等。

2. 搭建幅度调制电路：将函数发生器输出接入变阻器中，并将变阻器输出接入二极管的正极，将二极管的负极接地。将载波信号从函数发生器输出，并通过一个电容与变阻器输出相乘，得到幅度调制后的带载波信号。

信号幅度调制与解调实验

一.

实验目的

1. 通过本实验熟悉信号的幅值调制与解调原理。

2. 了解信号调制与解调过程中波形和频谱的变化，加深对调制与解调的理解。

二. 实验原理

在测试技术中，信号调制与解调是工程测试信号在传输过程中常用的一种调理方法，主要是为了解决微弱缓变信号的放大以及信号的传输问题。设测量信号为)(tx，高频载波信号为)2cos()(fttz。信号调制过程就是将两者相乘，调幅波信号为：

(1)

信号解调就是将调幅波信号再与高频载波信号相乘，有：

)4cos()()(2cos)()(212tftxtxtftxtyzzm (2)

信号由x(t)和2倍载波频率的高频信号两部分组成，用低通滤波器滤除信号中的高频部分就可以得到测量信号x(t)，这种方法称为同步解调。

图1 信号的幅度调制与同步解调过程

实际中调制与解调在不同的设备上实现，载波频率可以严格一致，但相位很难同步，式(2)变为：

)2cos()2cos()()(tftftxtyzzm

(3)

解调过程与同步解调类似，但必须保证x(t)为正信号；对双极性的测量信号x(t)，则用一个偏置电平将信号抬高为单极性的正信号，然后再进行调制与解调处理，故称为偏置调制。

图2 测量信号的偏置处理

三. 实验内容

1. 信号的同步调制与解调观察。

2. 信号的偏置调制和过调失真现象观察。

3. 信号调制中的重迭失真现象观察。

四. 实验仪器和设备

1. 计算机 1台

2. DRVI快速可重组虚拟仪器平台 1套

3. 打印机

幅度键控、频移键控和相移键控调制解调实验

.实验四。振幅移位键控、频率移位键控、相移键控调制和解调实验

一、实验目的1。掌握绝对码和相对码的概念及其转换关系和转换方法。掌握键控产生2ASK和2FSK信号的方法，以及2ASK相干解调和2FSK过零检测解调的原理。掌握相对码波形和2FSK信号波形4之间的关系。掌握2ASK和2FSK信号的频谱特征

2.实验内容(包括技术指标)1。观察绝对代码和相对代码2的波形。观察2ASK和2FSK信号3的波形。观察2ASK和2FSK信号4的频谱。观察2ASK和2FSK解调信号5的波形。观察2FSK过零检测解调器在所有点的波形

三、实验设备信号源模块、数字调制模块、频谱分析模块、数字解调模块、同步信号提取模块、数字示波器、若干连接线

4.实验原理当调制信号是二进制序列时，数字波段调制称为二进制数字调制。

由于调制载波具有幅度、频率和相位三个独立的可控参数，当这三个参数分别被二进制信号调制时，形成三个基本的数字带调制信号，即二进制幅度键控(2ASK)、二进制频移键控(2FSK)和二进制相移键控(2PSK)，而每个调制信号的受控参数只有两个离散的变换状态。

1.2 ASK调制原理。在幅度键控中，载波幅度随着基带信号的变化而变化。载波在二进制基带信号1或0的控制下被打开或关闭，也就是说，载波幅度的存在或不存在表示信号中的“1”或“0”，从而获得2ASK信号。这种二进制幅度键控方法称为开关键控(OOK)。2 2ASK信号的典型时域波形如图15-

一、实验目的1。掌握绝对码和相对码的概念及其转换关系和转换方法。掌握键控产生2ASK和2FSK信号的方法，以及2ASK相干解调和2FSK过零检测解调的原理。掌握相对码波形和2FSK信号波形4之间的关系。掌握2ASK和2FSK信号的频谱特征

2.实验内容(包括技术指标)1。观察绝对代码和相对代码2的波形。观察2ASK和2FSK信号3的波形。观察2ASK和2FSK信号4的频谱。观察2ASK和2FSK解调信号5的波形。观察2FSK过零检测解调器在所有点的波形

。

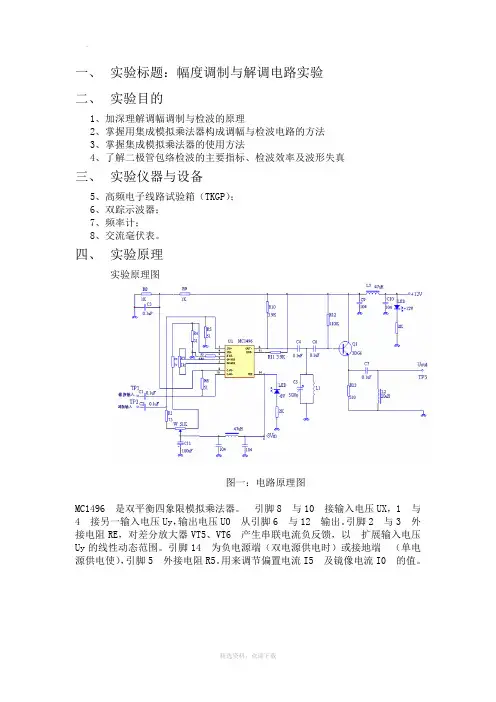

精选资料，欢迎下载 一、 实验标题：幅度调制与解调电路实验

二、 实验目的

1、加深理解调幅调制与检波的原理

2、掌握用集成模拟乘法器构成调幅与检波电路的方法

3、掌握集成模拟乘法器的使用方法

4、了解二极管包络检波的主要指标、检波效率及波形失真

三、 实验仪器与设备

5、高频电子线路试验箱（TKGP）；

6、双踪示波器；

7、频率计；

8、交流毫伏表。

四、 实验原理

实验原理图

图一：电路原理图

MC1496 是双平衡四象限模拟乘法器。 引脚8 与10 接输入电压UX，1 与4 接另一输入电压Uy，输出电压U0 从引脚6 与12 输出。引脚2 与3 外接电阻RE，对差分放大器VT5、VT6 产生串联电流负反馈，以 扩展输入电压Uy的线性动态范围。引脚14 为负电源端（双电源供电时）或接地端 （单电源供电使），引脚5 外接电阻R5。用来调节偏置电流I5 及镜像电流I0 的值。

。

精选资料，欢迎下载 五、 实验内容及步骤

1、 乘法器失调调零

2、 观察调幅波形

调幅波形一-60-40-20020406001234567tU/mv

图二：K502 1-2短接波形图

调幅波形二-40-30-20-1001020304001234567tU/mv

图三：K502 2-3短接波形图

3、 观测解调输出

解调波形-500-400-300-200-100010020030040050000.511.522.533.544.55tU/mv

图四：解调输出波形图

。

精选资料，欢迎下载 六、 实验分析

用低频调制电压去控制高频载波信号的幅度的过程称为幅度调制(或调幅)。

既然高频载波的幅度随低频调制波而变，所以已调波同样随时间而变。即有

式中m是调幅波的调制系数(调幅度)。

同时当m＜1时，实现了不失真的调制，而当m＞1时，调制后的波形包络线，将与调制波不同，即产生了失真，或称超调。
