汽车总线分类及特点

汽车CAN总线技术简单介绍CAN总线技术是一种用于汽车系统间通信的串行总线标准。

它最早由德国Bosch公司于1986年引入，现已成为各种车辆的标准通信接口。

CAN总线技术以其高可靠性、高带宽、易于开发和可扩展性等优点而受到广泛应用。

CAN总线技术采用串行通信方式，可以连接多个控制设备和传感器，实现车辆内各个电子控制单元(ECU)之间的数据交换。

CAN总线的主要特点是多主结构、分时共享和通信优先级控制。

在CAN总线技术中，每个ECU都被称为一个节点，节点之间通过双线（CAN_High和CAN_Low）进行通信。

CAN总线采用差分通信方式，即CAN_High与CAN_Low之间的电压差是数据传输的信号，这种方式使得CAN总线在工作距离较长时仍能保持良好的信号质量。

CAN总线技术中，节点之间的通信采用帧的形式。

CAN帧包括了ID（标识符）、数据段和帧检验序列（CRC校验）。

ID用于标识CAN帧的优先级和内容，数据段用于存储实际数据，CRC校验用于验证数据的完整性。

CAN总线技术支持两种通信模式：广播模式和点对点模式。

广播模式是指当一个节点发送了一帧数据后，其他节点都可以接收到该帧数据。

点对点模式则是指只有特定的节点才能接收到一些节点发送的数据帧。

CAN总线技术可以实现高速的数据传输，其传输速率可以达到1Mbps或更高。

此外，CAN总线支持实时数据传输，可以满足复杂的控制系统对低延迟的要求。

CAN总线技术的另一个优点是可靠性。

由于CAN总线采用了冲突检测和错误检测机制，能够及时发现和纠正数据传输中的错误。

当多个节点同时发送数据时，CAN总线会自动检测到冲突，并采用非破坏性的方式将发送冲突的帧标记为错误帧，从而保证数据传输的可靠性。

此外，CAN总线技术还具有良好的可扩展性。

对于需要添加新的传感器或控制设备的系统，只需添加新的节点并连接到CAN总线上即可实现数据交换，而无需进行其他的复杂改动。

总之，CAN总线技术是一种高可靠性、高带宽、易于开发和可扩展性的汽车系统间通信标准。

---------------------------------------------------------------最新资料推荐------------------------------------------------------车载总线分类及应用车载总线分类及应用总线分为：外部总线，内部总线，系统总线。

系统总线包括：地址总线，数据总线，控制总线汽车的各种操纵系统正向电子化、自动化方向发展，在未来的 5～10 年里，传统的汽车机械操纵系统将变成通过高速容错通信总线与高性能 CPU 相连的电气系统。

如汽车将采用电气马达和电控信号来实现线控驾驶、线控制动、线控油门和线控悬架等，采用这些线控系统将完全取代现有系统中的液压和机械控制。

在新一代雅阁 V6 轿车上采用的 DBW 就是新技术之一。

DBW 是线控油门的英文缩写，也可称之为电控油门，即发动机的油门是通过电子控制的。

传统的油门控制方式是驾驶员通过踩油门踏板，由油门拉索直接控制发动机油门的开合程度，从而决定加速或减速，驾驶员的动作与油门动作之间是通过拉索的机械作用联系的。

而DBW 将这种机械联系改为电子联系。

驾驶员仍然通过踩油门踏板控制拉索。

但拉索并不是直接连接到油门，而是连着一个油门踏板位置传感器，传感器将拉索的位置变化转化为电信号传送至汽车的大脑1 / 7ECU(电子控制器) ， ECU 将收集到的相关传感器信号经过处理后发送命令至油门作动器控制模块，油门作动器控制模块再发送信号给油门作动器，从而控制油门的开合程度。

也就是说驾驶员的动作与油门的动作之间是通过电子元件的电信号联系的。

虽然从构造上来看， DBW 比传统油门控制方式复杂，但油门的控制却比传统方式精确，发动机能够根据汽车的各种行驶信息，精确调节进入汽缸的燃油空气混合气，改善发动机的燃烧状况，从而大大提高了汽车的动力性和经济性。

使用线控技术的优点很多，比如使用线控制动无需制动液，保护生态，减少维护；质量轻；性能高(制动响应快) ；制动磨最小(向轮胎施力更均匀) ；安装测试更简单快捷(模块结构) ；更稳固的电子接口；隔板间无机械联系；简单布置就能增加电子控制功能；踏板特性一致；比液压系统的元件更少等。

四种主流的汽车总线：CAN、LIN、FlexRay和MOST总线技术详解车用总线就是车载网络中底层的车用设备或车用仪表互联的通信网络。

目前，有四种主流的车用总线：CAN总线、LIN总线、FlexRay 总线和MOST总线。

用一张表格来说明各种总线的区别一、汽车总线的诞生汽车总线的诞生离不开汽车电子的发展。

汽车电子化的程度也被看作是衡量现代汽车水平的重要标志。

传统的汽车电子大多采用点对点的单一通信方式，相互之间少有联系，这样必然会形成庞大的布线系统。

据统计，一辆采用传统布线方法的高档汽车中，其导线长度可达2000米，电气节点可达1500个，而且该数字大约每10年就将增加1倍。

这进一步加剧了粗大的线束与汽车上有限的可用空间之间的矛盾。

无论从材料成本还是工作效率看，传统布线方法都不能适应现代汽车的发展。

另外，为了满足各电子系统的实时性要求，须对汽车公共数据(如发动机转速、车轮转速、节气门踏板位置等信息)实行共享，而每个控制单元对实时性的要求又各不相同。

因此，传统的电气网络已无法适应现代汽车电子系统的发展，于是新型汽车总线技术便应运而生。

二、CAN总线CAN总线又称作汽车总线，全称为“控制器局域网(Controller Area Network)”，是一种能有效支持分布式控制和实时控制的串行通讯网络。

它将各个单一的控制单元以某种形式(多为星形)连接起来，形成一个完整的系统。

CAN总线最早是德国Bosch公司为解决现代汽车中众多的电控模块(ECU)之间的数据交换而开发的一种串行通讯协议。

现今在汽车电子系统中已得到广泛应用，成为欧洲汽车制造业的主体行业标准，代表着汽车电子控制网络的主流发展趋势。

世界上很多著名的汽车制造厂商，如Volkswagen(大众)、Benz(奔驰)、BMW(宝马)、Porsche(保时捷)、Rolls.Royce(劳斯莱斯)等公司都已经采用CAN总线来实现汽车内部控制系统的数据通信。

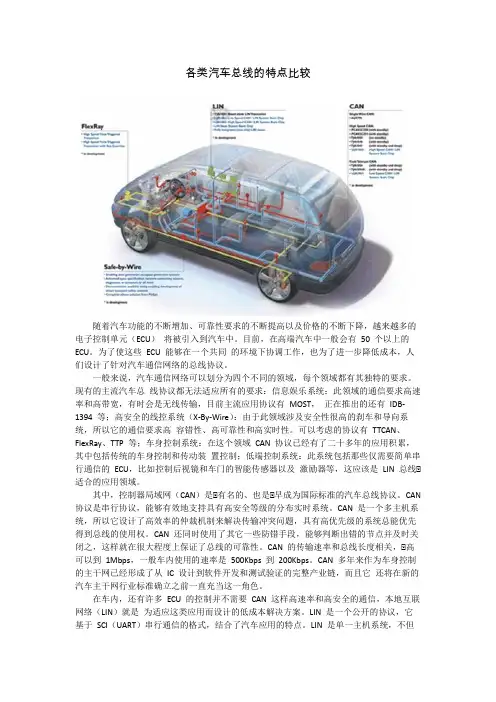

各类汽车总线的特点比较随着汽车功能的不断增加、可靠性要求的不断提高以及价格的不断下降，越来越多的电子控制单元（ECU）将被引入到汽车中。

目前，在高端汽车中一般会有50 个以上的ECU。

为了使这些ECU 能够在一个共同的环境下协调工作，也为了进一步降低成本，人们设计了针对汽车通信网络的总线协议。

一般来说，汽车通信网络可以划分为四个不同的领域，每个领域都有其独特的要求。

现有的主流汽车总线协议都无法适应所有的要求：信息娱乐系统：此领域的通信要求高速率和高带宽，有时会是无线传输，目前主流应用协议有MOST，正在推出的还有IDB-1394 等；高安全的线控系统（X-By-Wire）：由于此领域涉及安全性很高的刹车和导向系统，所以它的通信要求高容错性、高可靠性和高实时性。

可以考虑的协议有TTCAN、FlexRay、TTP 等；车身控制系统：在这个领域CAN 协议已经有了二十多年的应用积累，其中包括传统的车身控制和传动装置控制；低端控制系统：此系统包括那些仅需要简单串行通信的ECU，比如控制后视镜和车门的智能传感器以及激励器等，这应该是LIN 总线᳔适合的应用领域。

其中，控制器局域网（CAN）是᳔有名的、也是᳔早成为国际标准的汽车总线协议。

CAN 协议是串行协议，能够有效地支持具有高安全等级的分布实时系统。

CAN 是一个多主机系统，所以它设计了高效率的仲裁机制来解决传输冲突问题，具有高优先级的系统总能优先得到总线的使用权。

CAN 还同时使用了其它一些防错手段，能够判断出错的节点并及时关闭之，这样就在很大程度上保证了总线的可靠性。

CAN 的传输速率和总线长度相关，᳔高可以到1Mbps，一般车内使用的速率是500Kbps 到200Kbps。

CAN 多年来作为车身控制的主干网已经形成了从IC 设计到软件开发和测试验证的完整产业链，而且它还将在新的汽车主干网行业标准确立之前一直充当这一角色。

在车内，还有许多ECU 的控制并不需要CAN 这样高速率和高安全的通信，本地互联网络（LIN）就是为适应这类应用而设计的低成本解决方案。

汽车总线技术应用基础汽车总线技术是汽车电子控制系统中的一种通信方式，它通过在汽车电子系统内部建立一条数据通路，实现各个汽车部件之间的信息交换，为车辆提供更加高效、可靠的控制。

总线技术应用基础主要包括总线的种类、总线通信协议及通信方式。

下面我们来一一解析。

首先是总线的种类，常用的汽车总线类型有以下几种：1)CAN总线: 随着车辆电子化和电气化的迅速发展，CAN总线得到了广泛应用。

CAN总线是一种多点广播通信方式，能够实现高速数据传输和多重设备控制。

2)LIN总线: LIN总线业务范围比较窄，主要用于车内一些基础功能模块的控制，例如：车门控制、天窗控制等。

3)FlexRay总线: FlexRay总线是一种用于高端车型的通讯协议，主要用于高速数据传输和驾驶辅助系统。

4)MOST总线: MOST总线是一种音频总线，主要用于高档车辆的娱乐系统。

其次是总线通信协议。

总线通信协议是汽车总线技术中的一个重要部分，常用的总线通信协议包括：1)CAN总线协议: CAN协议定义了多种通信标准和协议，其中ISO15765-4协议是最常用的通信协议，也是汽车电子控制系统中的主流协议，其能够支持高速数据传输。

2)LIN总线协议: LIN协议是一种低速通讯协议，适用于单片机或者其他低计算能力的嵌入式系统，其能够提供精细控制和低功耗。

3)FlexRay总线协议: FlexRay协议是一种高速、高带宽的通讯协议，支持实时数据传输和多重设备控制，适用于高端车型。

最后是总线通信方式，总线通信方式会直接影响到总线通信效率和安全性。

通常总线通信方式有以下几种：1)基于CAN总线的广播通讯方式: 在广播通讯模式下，数据被发送到总线上的所有节点，其中需要的节点才对数据进行接收和处理。

2)基于CAN总线的点对点通讯方式: 在点对点通讯模式下，只有预定的节点才会接收和处理数据，属于一种防止信息泄露的机制。

3)基于CAN总线的混合通讯方式: 混合接入模式包含广播模式和点对点模式两种通讯模式，其中广播模式是在车体总线内的所有模块都接受这些信息，而点对点模式则是确定性和可预测性都非常强，可以用于控制和信号传输。

汽车CAN总线技术及故障分析随着汽车电子技术的不断发展，CAN总线技术已经成为了现代汽车电子系统的核心之一。

CAN总线技术的出现，不仅使汽车电子系统的通讯更加快速和可靠，同时也提升了汽车电子系统的整体稳定性和可靠性。

本文将对汽车CAN总线技术进行介绍，同时也会对CAN总线技术常见的故障进行分析和解决方法进行探讨。

一、汽车CAN总线技术简介1.1 CAN总线技术的概念CAN(Controller Area Network)总线技术是一种串行数据通信协议，是由德国Bosch公司在上世纪80年代提出的一种用于现代汽车电子系统中的通讯技术。

1.2 CAN总线技术的特点CAN总线技术采用串行通信方式，能够通过两根通信线实现多个控制单元之间的通讯，从而降低了汽车电子系统的布线复杂度和成本。

CAN总线技术具有高速通讯、抗干扰能力强、可靠性高等特点，极大地提升了汽车电子系统的整体性能。

1.3 CAN总线技术的应用CAN总线技术在现代汽车电子系统中得到了广泛的应用，它可以用于发动机控制单元、变速器控制单元、车身控制单元、空调控制单元等各种控制单元之间的通讯，使得这些控制单元能够相互之间进行数据交换和共享，从而协调各个系统的运行状态，提升汽车整体性能。

1.4 CAN总线技术的发展趋势随着汽车电子技术的不断发展，CAN总线技术也在不断完善和升级，新一代的CAN总线技术如CAN-FD技术能够实现更高的通讯速率和更大的数据传输容量，满足了汽车电子系统对数据通讯的更高要求。

二、汽车CAN总线技术的常见故障及解决方法2.1 CAN总线通讯故障CAN总线通讯故障是汽车CAN总线技术中比较常见的故障之一，通常表现为汽车的仪表显示异常、发动机无法启动、变速器无法换挡等故障现象。

这些故障可能是由于CAN总线通讯线路断开、控制单元损坏、通讯速率不匹配等原因造成的。

解决方法:- 检查CAN总线通讯线路是否正常连接，包括主电器连接和地线连接是否良好；- 对CAN总线通讯速率进行调校，确保各个控制单元的通讯速率相匹配；- 对CAN总线控制单元进行检测，确认是否存在故障单元，并进行更换或维修。

汽车级CAN总线详细教程_CAN总线是Controller Area Network的缩写，是一种用于传输数据和控制信号的串行总线通信协议。

它最初是由德国Bosch公司开发的，广泛应用于汽车电子系统中，如发动机控制单元、车载娱乐系统、仪表板等。

CAN总线具有高可靠性、高传输速率和灵活性等特点，逐渐成为汽车电子系统的主要通信协议。

它采用双线结构，即CAN_H和CAN_L两根差分传输线，可以有效抵抗噪声干扰，并能够进行远距离通信。

CAN总线的工作原理是基于CSMA/CD（载波监听多点冲突检测）协议，即多个节点共享同一个总线，只有当总线空闲时才能发送数据。

如果多个节点同时发送数据，就会引发冲突，此时需要进行碰撞检测和重传。

CAN总线分为两种工作模式：标准模式和扩展模式。

标准模式下，每帧数据最多包含11位标识符，扩展模式下可以达到29位。

标识符用于区分不同的消息，数据帧包含了数据位和控制位，控制位用于错误检测和纠正。

CAN总线的通信速率取决于波特率，常用的波特率有125kbps、250kbps、500kbps和1Mbps等。

较低的波特率可以保证更高的可靠性，而较高的波特率可以实现更快的数据传输速度。

在CAN总线中，每个节点都有一个唯一的地址，可以通过地址来发送和接收数据。

节点之间的通信可以是点对点的，也可以是广播的。

点对点通信是指一个节点向另一个节点发送数据，广播通信是指一个节点向所有其他节点发送数据。

CAN总线的数据传输是基于消息的，每个消息都有一个特定的优先级，优先级高的消息会被优先发送。

优先级通过标识符来确定，标识符的前面几位表示优先级。

CAN总线还支持错误检测和纠正机制，可以检测和纠正传输过程中出现的错误。

常见的错误包括位错误、帧错误和CRC错误等。

对于发现错误的节点，可以通过错误帧重传机制来进行纠正。

在实际应用中，CAN总线通常由一个主控节点和多个从属节点组成。

主控节点负责整个系统的控制和管理，并与从属节点进行通信。

汽车总线技术应用基础
近年来，汽车总线技术得到了广泛应用，成为现代汽车电子控制系统的重要组成部分。

汽车总线技术能够实现各种电子设备之间的互联互通，并提高汽车电子控制系统的可靠性和安全性。

汽车总线技术应用基础包括以下内容：
1. 汽车总线技术的分类与标准：介绍了常见的汽车总线技术，包括CAN总线、LIN总线、FlexRay总线、MOST总线等，并详细讲解了它们的特点、应用场景和标准。

2. 汽车总线网络拓扑结构：阐述了汽车总线网络的拓扑结构，包括星型、总线型、环型等，以及各种结构的优缺点和适用条件。

3. 汽车总线通信协议：介绍了CAN总线通信协议、LIN总线通信协议、FlexRay总线通信协议等，以及它们的通信原理、数据帧格式和错误处理机制等。

4. 汽车总线系统设计：阐述了汽车总线系统设计的基本原则，包括网络拓扑结构的选择、通信协议的选用、数据传输的速率和数据帧长度的确定等。

5. 汽车总线测试与调试：介绍了汽车总线测试与调试的方法和工具，包括总线分析仪、电脑辅助测试工具、示波器等，以及常见的故障排查方法。

总的来说，掌握汽车总线技术应用基础，对于汽车电子控制系统的开发、测试和维护都是非常重要的。

- 1 -。

汽车数据总线的名词解释汽车数据总线是指在电子汽车系统中，用于传输各种数据的系统，类似于人体的神经系统。

它通过连接不同的电子控制单元（ECU），使得车辆各系统之间能够相互通信和交换信息。

汽车数据总线的出现使得汽车电子系统更加智能化和集成化，从而提升了汽车性能和安全性。

1. CAN总线（Controller Area Network，控制器局域网）CAN总线是汽车领域最常用的一种数据总线，它具有高可靠性和抗干扰能力。

CAN总线采用串行通信方式，可以同时传输多个控制器的数据，减少了多个控制器之间的连线数量，节省了空间和成本。

CAN总线广泛应用于车身控制、发动机管理、制动系统等重要汽车系统。

2. LIN总线（Local Interconnect Network，局部互联网络）LIN总线是一种低成本、低速率的数据总线，主要用于车内非关键系统的通信。

相较于CAN总线，LIN总线通信速率较慢，但成本更低。

它常被用于控制车辆的悬挂系统、座椅调节、窗户升降等功能。

LIN总线可以通过数据传输，实现对车内多个设备的控制和监控。

3. FlexRay总线FlexRay总线是一种高速数据总线，可用于高度复杂的汽车系统，如车辆稳定性控制和自动驾驶等领域。

FlexRay总线具有高可靠性和带宽，能够实现大规模的实时通信。

它通过采用时间分割多路访问技术（TDMA）和冗余通信，提供了更高的冗余容错能力，保证了车辆系统的可靠性和安全性。

4. MOST总线（Media Oriented Systems Transport，介质导向系统传输）MOST总线是一种用于车载多媒体通信的高速光纤总线，主要用于音频、视频和数据的传输。

它支持高速传输，确保了音视频信号的高质量传输。

MOST总线广泛应用于车载导航、音响系统、后座娱乐系统等多媒体设备。

5. Ethernet总线以太网总线是一种在汽车电子系统中越来越常见的数据总线。

由于其高带宽和广泛应用的特点，以太网总线被用于实现车辆内部各个子系统（如传感器、驾驶员辅助系统等）之间的高速数据交换。

汽车总线合集，资料分享
汽车上使用到的总线类型主要有LIN、CAN、CAN FD、FlexRay、MOST、以太网总线，但是MOST、以太网当前主要还仅仅是局部在使用，例如ADAS控制器、中控系统。

而LIN、CAN、CAN FD、FlexRay在大部分ECU上都很常见，因此在之前的系列文章中对这四类总线的原理进行了整理。

本文的目的为了方便读者查阅，遂将之前整理的相关文章进行整理，仅通过本文就可以查到所有的文章。

包括：
LIN总线：
LIN总线
CAN总线：
一文搞懂CAN总线
CAN总线错误处理机制
CAN一致性测试是什么
CAN总线终端电阻的作用？为什么是120Ω？为什么是0.25W？
CAN FD总线
一文搞懂CAN FD总线
FlexRay总线
一文搞懂系列最后一篇：FlexRay总线
另外，在整理上述文章的时候，也收集了很多以上四种总线的相关资料，为了方便读者进一步的学习，也将资料(如下图所示)打包放置在云盘。
