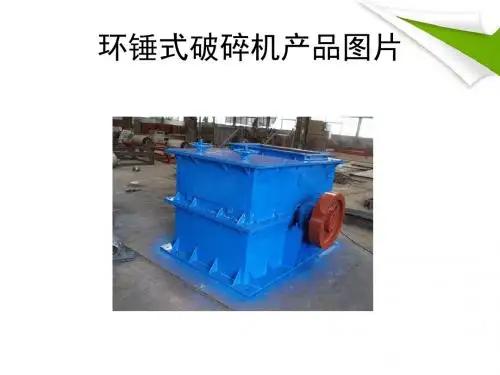

环锤式破碎机详细介绍

环锤式破碎机技术参数环锤式破碎机是一种重要的破碎设备，广泛应用于矿山、冶金、建材、化工等行业。

本文将重点介绍环锤式破碎机的技术参数，以帮助大家更全面地了解该设备。

一、环锤式破碎机的构造环锤式破碎机由电动机、主轴、转子、筛板、齿板、蜗杆等部件组成。

电动机通过皮带传动带动主轴转动，转子与主轴一起旋转，同时齿板也随着转动。

在转子与齿板的作用下，物料被强力冲击、剪切、摩擦等多重作用下破碎，最终通过筛板排出。

1. 处理能力：指每小时处理物料的重量，一般以吨/小时或立方米/小时来衡量。

2. 进料粒度：指物料进入环锤式破碎机的最大粒度，一般以毫米或厘米为单位。

3. 粉碎比：指设备出料和进料粒度之比，也可以理解为物料被破碎的程度。

4. 动力和电机功率：环锤式破碎机动力和电机功率是破碎机能否正常运行的关键参数之一。

一般来说，电机功率越大，处理能力也就越大。

5. 旋转速度：指转子的旋转速度，一般以转/分钟为单位。

旋转速度越高，破碎效果也就越好，但同时也会加速部件的磨损和故障。

6. 破碎比能：是表征环锤式破碎机性能的重要指标之一。

破碎比能越大，设备能够消耗物料能量的能力就越强。

7. 设备重量：指设备的整体重量，一般来说，设备越重，越稳定，也越不容易发生故障。

8. 外形尺寸：指设备的长宽高等尺寸参数，它不仅和设备本身的性能和使用寿命有关，还和设备的安装和运输有密切关系。

9. 适用物料：环锤式破碎机可以处理多种不同的物料，但由于不同物料的硬度、韧性、湿度等特性不同，对设备的性能和时限有不同的影响，因此在选型和使用时需要做好相关的匹配和调整。

1. 破碎比能高，能耗低。

2. 结构简单、安全可靠、易于维修。

3. 噪音低、震动小、粉尘少。

4. 适用范围广，可以对多种不同硬度、韧性、湿度的物料进行破碎。

5. 可以分别调节筛板间距和转子间距，以满足不同物料的不同需求。

环锤式破碎机通常适用于一些硬度较低、破碎比能要求较高的物料，如石灰石、石英砂、煤炭等。

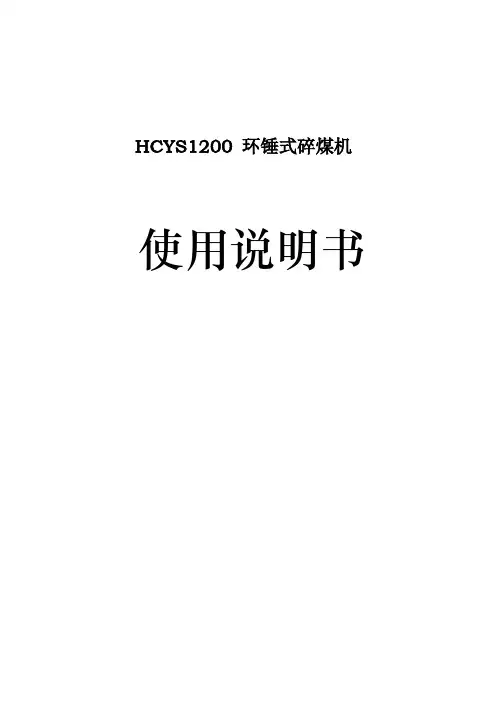

HCYS1200 环锤式碎煤机使用说明书一、技术参数二、设备工作原理原煤进入碎煤机后，受到高速旋转的环锤冲击作用被破碎，破碎的煤获得动能，高速冲向破碎板，因此再次被撞碎。

与此同时，煤还受到煤块之间相互撞击的破碎作用，小块煤在破碎板下部和筛板上再次受到旋转环锤的挤压、剪切、滚碾、研磨作用而被粉碎，粉碎的粒度由筛板与环锤之间的距离而定。

破碎后的原煤最后从筛板孔排出。

不能破碎的杂物，如铁块、板块等被拨进除铁室内。

三、设备的结构环锤式碎煤机它主要由机体、电动机、转子、液力偶合器、筛板架、筛板调节装置、液压传动系统等组成。

1、机体部分机体是由下部体、前部体、中部体和后部体组成。

内部有螺栓联接的耐磨衬板。

在机体的前、后部各设有观察门，后部设有除铁室，便于除杂物。

2、转子部分在主轴上装配有平键、两个圆盘、摇臂、隔套等部件。

齿环锤和圆环锤按静平衡的规定，通过四对环轴穿在摇臂和圆盘上，其主要零部件由锁紧螺母予以轴向紧固，在主轴两侧装有双列向心滚子轴承，其轴承座配备有温度振动传感仪。

主轴与电动机之间由液力偶合器相联。

3、筛板支架部分筛板支架系采用钢板焊接而成，上部焊有通轴悬挂在机体两侧的支承座上电压板限位，下架下部的孔与筛板调节装置的丝杆通过安全销铰链连接在一起。

如机内进入大铁块，由突然增加径向负荷其销轴先被剪断，筛板支架落下，起到安全保护作用。

铸锰钢制成的碎煤板大、小孔筛板及破碎板由螺栓、螺母紧固其上。

4、筛板调节器部分本机设有左、右两筛板调节装置，它由丝杠、锁紧螺母、轨道、销轴等组成。

当筛板与环锤之间的间隙需要调整时，用扳手先将外锁紧螺母罩打开，用专用扳手调节螺母丝杠移动从而获得所需出料粒度的调整间隙。

5、液压传动系统本机液压传动系统传为开启前后箱体用。

其系统由液压分配器，手动换向阀，钢丝编织胶带，管件及液压油缸组成。

当本机需要检修时，将其液压分配器胶带管件联接于设备胶带管件上，开启阀门接通液压分配器电源即可工作，其两套系统分别工作，当要开启前部箱体时，必须先开后部箱体，吊出转子方能全部开启前部箱体,转子吊装见（图1）。

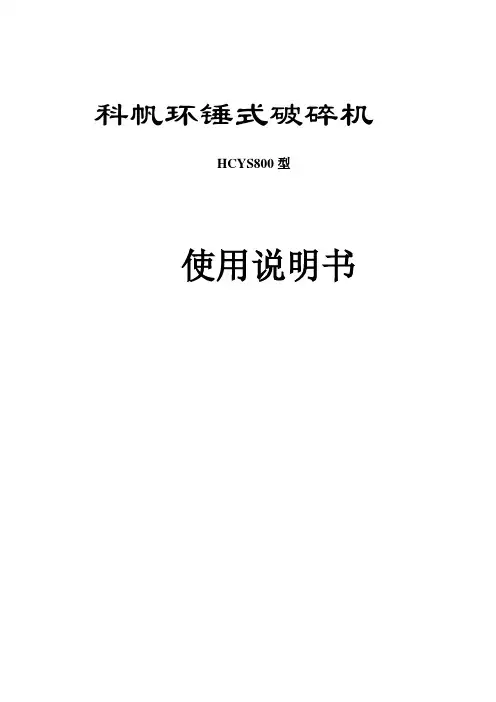

科帆环锤式破碎机HCYS800型使用说明书锤式破碎机简介我郑州科帆公司生产的锤式破碎机已形成了系列，深受国内外用户欢迎。

锤式破碎机是冶金、建材、化工和水电等工业部门中细碎石灰石、煤或其他中等硬度以下脆性物料的主要设备之一，它的破碎比例大，生产能力高，产品粒度均匀。

我公司已有三十多年设计制造锤式破碎机的历史，它的产品结构先进，性能也很可靠，工作十分平稳，耗用能量少。

锤式破碎机原理锤式破碎机电机带动转子在破碎腔内高速旋转。

物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。

在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨，最后通过筛板排出机外。

锤式破碎机的性能特点1.锤式破碎机工作锤头，采用新工艺铸造，具有耐磨、耐冲击的特点；2.锤式破碎机可据客户要求，调节需要的粒度；3.锤式破碎机体结构密封，解决了破碎车间的粉尘污染和机体漏灰问题；4.整体设计造型美观、结构紧凑，易损件少，维修方便等优点，是升级换代产品一.机器的技术规格转子直径￠1200mm转子长度总长3435 2100mm 碎煤段1840mm转子重量7310kg破碎煤料各种原煤、煤矸石等二．机器的工作原理煤块进入碎煤机后，受到高速速旋转的锤环的冲击作用被初碎，初碎的煤获得功能，高速冲向破碎板，因此又再次被撞碎，与此同时，煤还受到煤块之间相互撞击的破碎作用。

接着小煤块在破碎板的下部和筛板上再次受到旋转锤环的挤压，剪切，滚碾，研磨作用而被细碎最后从筛板孔排出。

不能破碎的杂物，如铁块等，被拔进除铁室内三．机器的结构如图一所示；环锤式破碎机，它主要由机体，机盖，转子，筛板架，筛板架调节器等部分组成。

1．机体和机盖部分机体1和机盖4都是采用钢板焊接而成。

机体与机盖通过螺栓，螺母固定在一起。

当需要更换锤环等零件时，先卸下结合面上紧固螺栓后，打开机盖从侧挡板将环轴和轴堵卸下抽出环轴，便可更换。

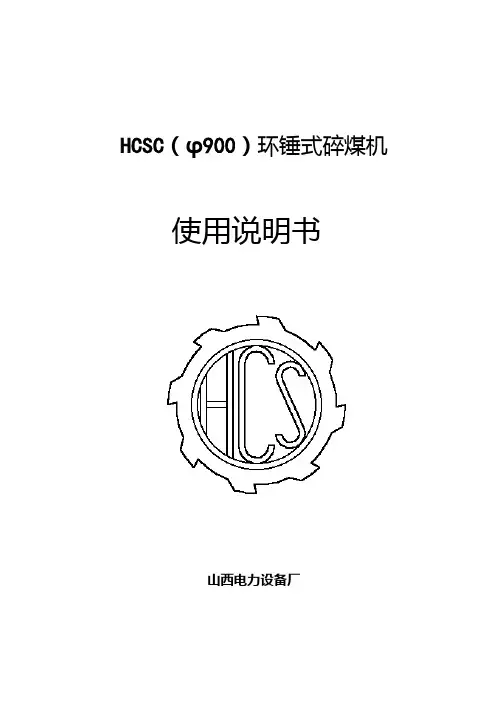

HCSC（φ900）环锤式碎煤机使用说明书山西电力设备厂目录1.设备型号及技术参数2.设备工作原理3.设备结构4.安装与调试5.设备的润滑6.运行和操作7.维修和保养8.液压系统的操作及维护9.设备故障及排除方法注意：用户在使用设备前，请仔细阅读本说明书。

1.设备型号及技术参数 1.1设备型号/小时） 1.2技术参数表续表限矩型液力偶型号YOX750 输入转速r/min 1000传递功率范围kW 170～330 过载系数2～2.5 效率% 96质量kg 350外形尺寸(长×宽×高)mm 3060×2900×15002580×2900×1500碎煤机质量kg 14272 12950以上配置为基本配置，根据煤质及用户要求可采用不同的配置。

2.设备工作原理从输煤皮带运来的原煤，均匀进入碎煤机破碎腔后，首先受到高速旋转的环锤的冲击而被初碎，初碎的煤高速冲向碎煤板和筛板后再次被撞碎．同时煤块之间也相互撞击，落到筛板及环锤之间时又受到环锤的剪切，滚碾和研磨等作用被粉碎到规定的粒度．而后从筛板栅孔中排出．而少量不能被破碎的物料如铁块，木块等杂物，在离心力的作用下，经拨料板被抛到除铁室内而后定期清除．图13.设备结构设备结构见图1、图2、图3。

它有下机体、后机盖、中间机体、前机盖、转子、同步调节器、筛板架、出轴端盖、启闭液压系统等九部分组成。

图2图33.1机体机体包括下机体、后机盖、中间机体、前机盖四大部分，全部采用钢板焊接结构。

下机体用来支撑，具有良好的刚性，在其支撑面上开有密封槽。

中间机体垂直法兰也开有密封槽，内镶密封胶条。

四部分用螺栓、螺母连接。

前后机体与下机体采用铰链轴连接，便于启闭回转。

机体内装有ZG50Mn2材质的防磨衬板。

设备入料口位于中间机体上方，在其喉部装有风量调节板，可以调整转子鼓风量。

后机盖的上方有筛板架的挂轴支座。

下机体和前机盖均有拨料板，用于清除异物。

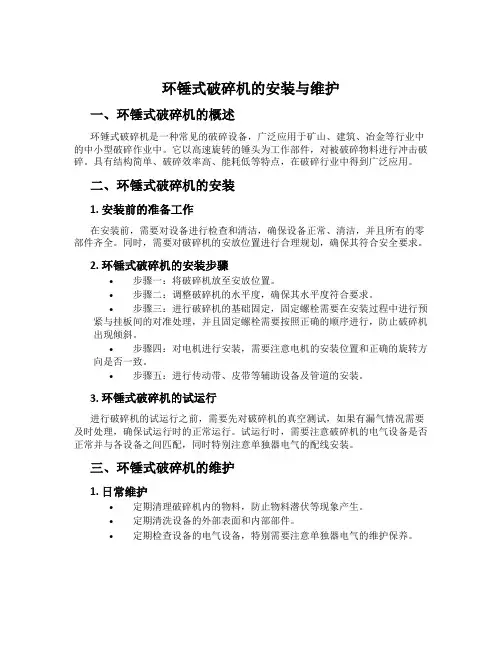

环锤式破碎机的安装与维护一、环锤式破碎机的概述环锤式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、冶金等行业中的中小型破碎作业中。

它以高速旋转的锤头为工作部件，对被破碎物料进行冲击破碎。

具有结构简单、破碎效率高、能耗低等特点，在破碎行业中得到广泛应用。

二、环锤式破碎机的安装1. 安装前的准备工作在安装前，需要对设备进行检查和清洁，确保设备正常、清洁，并且所有的零部件齐全。

同时，需要对破碎机的安放位置进行合理规划，确保其符合安全要求。

2. 环锤式破碎机的安装步骤•步骤一：将破碎机放至安放位置。

•步骤二：调整破碎机的水平度，确保其水平度符合要求。

•步骤三：进行破碎机的基础固定，固定螺栓需要在安装过程中进行预紧与挂板间的对准处理，并且固定螺栓需要按照正确的顺序进行，防止破碎机出现倾斜。

•步骤四：对电机进行安装，需要注意电机的安装位置和正确的旋转方向是否一致。

•步骤五：进行传动带、皮带等辅助设备及管道的安装。

3. 环锤式破碎机的试运行进行破碎机的试运行之前，需要先对破碎机的真空测试，如果有漏气情况需要及时处理，确保试运行时的正常运行。

试运行时，需要注意破碎机的电气设备是否正常并与各设备之间匹配，同时特别注意单独器电气的配线安装。

三、环锤式破碎机的维护1. 日常维护•定期清理破碎机内的物料，防止物料潜伏等现象产生。

•定期清洗设备的外部表面和内部部件。

•定期检查设备的电气设备，特别需要注意单独器电气的维护保养。

2. 普通维修普通维修包括更换破损零部件，更换设备附件等操作。

进行普通维修需要对设备进行拆卸，更换零部件，并且在替换完零部件之后进行试运行和调整。

3. 大修大修主要包括清洗设备，全面检查和更换设备零部件和附属设备等，需要对整个设备进行拆卸和干燥，清理零部件并更换附属设备等。

进行大修的时候，必须严格按照设备的维护计划进行操作，避免对设备产生额外的破坏。

四、总结环锤式破碎机作为一种常见的破碎设备，具有结构简单、破碎效率高、能耗低等特点，广泛应用于矿山、建筑、冶金等行业中的中小型破碎作业中。

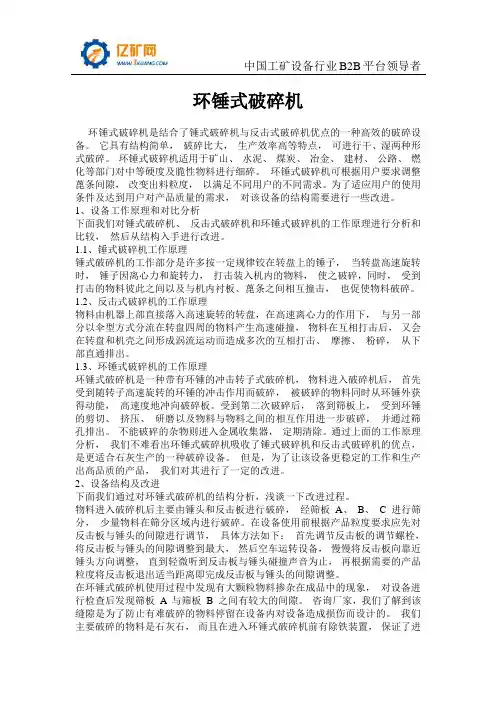

环锤式破碎机环锤式破碎机是结合了锤式破碎机与反击式破碎机优点的一种高效的破碎设备。

它具有结构简单，破碎比大，生产效率高等特点，可进行干、湿两种形式破碎。

环锤式破碎机适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。

环锤式破碎机可根据用户要求调整蓖条间隙，改变出料粒度，以满足不同用户的不同需求。

为了适应用户的使用条件及达到用户对产品质量的需求，对该设备的结构需要进行一些改进。

1、设备工作原理和对比分析下面我们对锤式破碎机、反击式破碎机和环锤式破碎机的工作原理进行分析和比较，然后从结构入手进行改进。

1.1、锤式破碎机工作原理锤式破碎机的工作部分是许多按一定规律铰在转盘上的锤子，当转盘高速旋转时，锤子因离心力和旋转力，打击装入机内的物料，使之破碎，同时，受到打击的物料彼此之间以及与机内衬板、蓖条之间相互撞击，也促使物料破碎。

1.2、反击式破碎机的工作原理物料由机器上部直接落入高速旋转的转盘，在高速离心力的作用下，与另一部分以伞型方式分流在转盘四周的物料产生高速碰撞，物料在互相打击后，又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、摩擦、粉碎，从下部直通排出。

1.3、环锤式破碎机的工作原理环锤式破碎机是一种带有环锤的冲击转子式破碎机，物料进入破碎机后，首先受到随转子高速旋转的环锤的冲击作用而破碎，被破碎的物料同时从环锤外获得动能，高速度地冲向破碎板。

受到第二次破碎后，落到筛板上，受到环锤的剪切、挤压、研磨以及物料与物料之间的相互作用进一步破碎，并通过筛孔排出。

不能破碎的杂物则进入金属收集器，定期清除。

通过上面的工作原理分析，我们不难看出环锤式破碎机吸收了锤式破碎机和反击式破碎机的优点，是更适合石灰生产的一种破碎设备。

但是，为了让该设备更稳定的工作和生产出高品质的产品，我们对其进行了一定的改进。

2、设备结构及改进下面我们通过对环锤式破碎机的结构分析，浅谈一下改进过程。

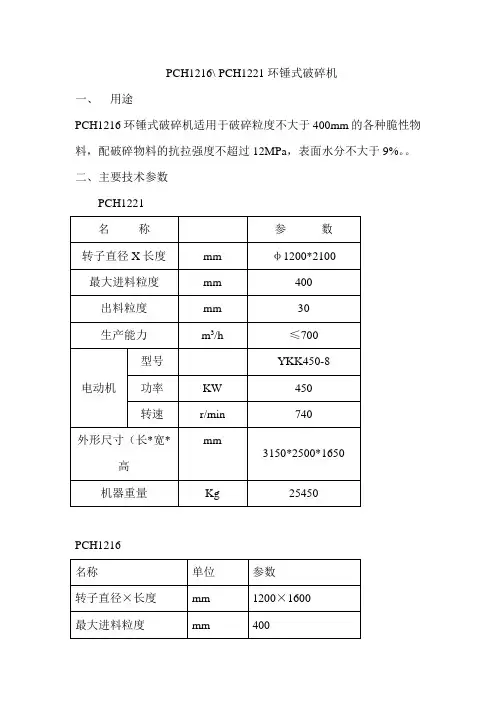

PCH1216\ PCH1221环锤式破碎机一、用途PCH1216环锤式破碎机适用于破碎粒度不大于400mm的各种脆性物料，配破碎物料的抗拉强度不超过12MPa，表面水分不大于9%。

二、主要技术参数PCH1221PCH1216三、结构组成由转子、机体、同调机构、主要部分组成。

电动机通过液力耦合器直接驱动转子，转子部分由主轴、端部圆盘、锤头卡板、锤轴、等主要零件组成。

环锤吊挂在锤轴上，锤轴安装在端部圆盘和锤头卡盘上，端部圆盘和卡盘和卡盘用平键和螺母固定在主轴上。

机体部分由上下机壳，破碎板、筛板、筛架、衬板等主要零件组成。

破碎板与筛板安装在筛架上。

筛架一端是用轴悬挂在机壳两侧的轴座上，另一端与同调机构相连。

衬板安装在机壳两侧的内壁上，用来保护机壳不被磨损。

破碎板筛板与转子形成破碎腔。

同调机构部分用调节筛板与转子之间的间隙。

一、工作原理环锤式破碎机是一种带有环锤的冲击转子式破碎机。

环锤不仅能随转子公转，还能绕锤轴自转。

物料进入破碎腔内，首先受到随转子高速旋转的环锤的冲击作用而破碎，被破碎的物料同时从环锤处获得动能，高速度冲向破碎板，受到二此破碎，然后落到筛板上，受到环锤的挤压和进一步破碎，并通过筛孔推出。

不能破碎的物料杂物进入盛铁室，随时清理。

出料粒度的调节，是通过更换不同孔隙的筛条来实现的。

一般筛条出料粒度为30mm。

如果选用别种出料粒度，要专门订做。

二、使用与维修1、启动前的准备工作⑴检查轴承座内是否有适当数量的润滑脂。

⑵检查转子与筛板之间是否有适当的间隙，特别是换上新锤环之后。

⑶检查破碎腔内有无异物。

2、启动首先发出开车信号，启动电机。

3、运转⑴破碎机空载运转1-2分钟后，如运转正常，方可给料生产，给料应均匀、连续、并分布于转子工作部分的全长上，以防电动机负荷突增。

⑵严禁有金属和其它不能破碎的物料进入机内，以免损坏设备和造成意外事故。

⑶破碎机运转时，工作人员不能站在转子惯性力作用线内，并严禁任何清理、调整、检查等工作。

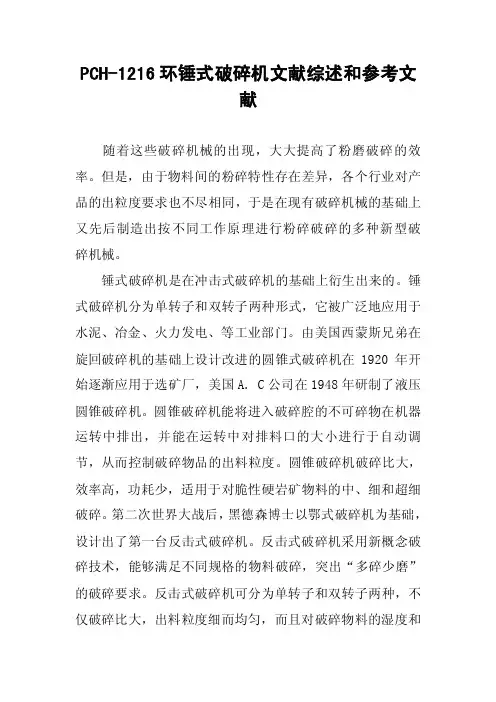

PCH-1216环锤式破碎机文献综述和参考文献随着这些破碎机械的出现，大大提高了粉磨破碎的效率。

但是，由于物料间的粉碎特性存在差异，各个行业对产品的出粒度要求也不尽相同，于是在现有破碎机械的基础上又先后制造出按不同工作原理进行粉碎破碎的多种新型破碎机械。

锤式破碎机是在冲击式破碎机的基础上衍生出来的。

锤式破碎机分为单转子和双转子两种形式，它被广泛地应用于水泥、冶金、火力发电、等工业部门。

由美国西蒙斯兄弟在旋回破碎机的基础上设计改进的圆锥式破碎机在1920年开始逐渐应用于选矿厂，美国A. C公司在1948年研制了液压圆锥破碎机。

圆锥破碎机能将进入破碎腔的不可碎物在机器运转中排出，并能在运转中对排料口的大小进行于自动调节，从而控制破碎物品的出料粒度。

圆锥破碎机破碎比大，效率高，功耗少，适用于对脆性硬岩矿物料的中、细和超细破碎。

第二次世界大战后，黑德森博士以鄂式破碎机为基础，设计出了第一台反击式破碎机。

反击式破碎机采用新概念破碎技术，能够满足不同规格的物料破碎，突出“多碎少磨”的破碎要求。

反击式破碎机可分为单转子和双转子两种，不仅破碎比大，出料粒度细而均匀，而且对破碎物料的湿度和硬度要求低，广泛应用于各种矿石破碎、水泥、建筑、化工等行业。

二十世纪70年代在锤式破碎机的基础上发展而来的环式破碎机引起的相关行业的注视。

环式破碎机充分吸收了锤式破碎机和反式破碎机两种破碎机的优点，经改进设计后推出的新产品。

其结构简单，破碎比大，生产效率高，可作干、湿两种形式的破碎。

主要用于破碎煤、焦炭、沙岩、煤矸石等脆性、含水量较少且磨蚀性弱的物料。

目前在冶金、矿山、火力发电等行业中得到广泛应用。

:XX年以来一些专家学者也针对环键式破碎机在前人研究成果的基础上做了更深入的研究和试验。

如XX年中南大学的樊广军在有关环锤式破碎机动力学分析的相关文献基础上，介绍了环锤式破碎机的试验装置，通过搭建环锤式破碎机测试系统对其动力学分析进行了实验研究，最后对实验结果的分析总结证实了环锤式破碎机的动力学分析结果可以作为其设计计算的理论依据。

新泰市新特机械设备有限公司HP0808环锤式破碎机使用说明书一、用途和使用范围环锤式破碎机适用于各种脆性物料，如煤、煤矸石、炉渣、页岩、疏松石灰石等，被破碎物料的最大抗压强度不超过12MPa，表面水分小于9％。

二、基本参数备注：订货时须注明破碎物料名称及出料粒度要求、电机安装形式（左装或右装）、是否需要旁通通路和料斗等。

三、结构和原理1. 环锤式破碎机是一种带有环锤的冲击式破碎机，由转子、机体、调节机构等主要部分组成。

电动机通过弹性柱销联轴器直接驱动转子，环锤不仅能随转子公转，还能绕锤轴自转。

物料进入破碎腔后，首先受到随转子高速旋转的环锤的冲击作用而破碎，被破碎的物料从环锤处获得动能，高速地冲向破碎板和反击板，受到第二次破碎，然后落到筛板上，受到环锤的挤压和磨剥进一步破碎，并透过筛孔排出。

不能破碎的物料杂物进入金属收集腔，定期清除。

2.转子部分由主轴、端部圆盘、锤头夹板、锤轴等主要零件组成。

环锤吊挂在锤轴上，锤轴安装在端部圆盘和锤头夹板上。

3.机体部分由上下机壳、破碎板、反击板、筛板、托架、衬板等主要零件组成。

破碎板和筛板安装在筛架上，筛板与转子形成破碎腔。

耐磨衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损。

4.调节部分是通过螺杆调节筛架托轴的偏心转动以调节间隙，一改以往很难调整的涡轮蜗杆方式，更加简便易行。

5.锤头、筛板、破碎板、筛板和衬板均为我公司自行研制的特种耐磨材料，抗冲击，耐磨损。

6. 通过更换不同孔隙的筛板来实现出料粒度的调节。

四、安装和试车 1、安装技术要求：1.1破碎机主轴安装水平度≤0.2mm/m 。

1.2破碎机机座纵向（垂直主轴）安装水平度≤0.5mm/m 。

2、安装：本说明书提供的安装布置图，仅用于表示破碎机与电动机的排列位置，用户应参照该图结合上料、排料等具体情况另行设计总的安装布置图。

破碎机的安装应在钢筋混凝土基础干固后进行，方法如下： 1.1安装时，首先检查基础上的预留孔位置、安装高度是否与安装布置图相符， 然后将破碎机、电机分别吊于基础上，对准基础上预先拉好的中心线，在座底用锲形垫板初步对好即可固定。

环锤式系列碎煤机使用说明书青岛华昊电力设备有限公司目录1、原理及结构2、技术参数3、安装与试车4、常见故障及处理方法5、保养与维护6、易损件明细表HSZ、PCH、PCHX系列环式碎煤机是为火力发电厂设计的一种具有高效率的碎煤机械，它适用于无烟煤、烟煤和褐煤等煤种，其出料粒度可在30毫米以下，是一种极优越而又经济的碎煤机械。

一、原理及结构环式碎煤机主要是利用高速旋转转子上的环锤施加的锤击力，从而达到破碎煤块的目地。

煤块由进料口进入破碎室后（细碎不设计破碎室后），即刻受到高速旋转的四排交错排放环锤的冲击、挤压于破碎板上使煤块受其剪切、挤压、滚碾和研磨等综合力作用，破碎到所需的破碎料度后，便由筛板的栅孔落下，本机尚不能破碎的如铁块或其它杂物，经拨料器拨入除铁室内。

环式碎煤机主要是由机体、机盖、转子、筛板架、筛板调节器等主要部分组成，电动机通过联轴器直接驱动转子。

型号说明HS Q(Z) □额定出力轻(重)型环锤式碎煤机代号HS系列环锤式碎煤机主要技术参数注:1、额定出力是指在进料粒度小于300mm以下。

表面水份小于10%，密度为0.8-1.0t/m3、抗压强度小于12MPa的煤，且合格粒度不小于95%时的工况条件。

2、HSQ用途：破碎入料粒度较小、含杂物较少的煤、石膏等。

机盖可液压开启。

3、HSZ用途：破碎入料粒度较大、含杂物较多的原煤、中等硬度矿石等。

型号说明PCH转子有效长度转子直径环锤式破碎机代号型号说明PCHX转子直径 有效长度 细碎环环锤式破碎机代号三、安装与试车1、 安装：安装前参阅安装基础图，对照检查安装基础图与机座螺孔的位置，确认无误后方可进行安装。

a 、 机座安装于基面上，基面要求平直，机座底板与混凝土（或钢板结构基础）间应留有50毫米间隙，以便设置隔振结构。

b 、 机器安装后，主轴轴向水平允差0.1/1000毫米,纵向水平度允差0.5/1000毫米c 、 转子主轴水平允差≤0.3/1000毫米。

环锤式碎煤机使用说明书制造单位：沈阳市华能电力燃煤机械总厂目录一、概述二、原理及结构三、安装与试车四、保养与维护五、环式碎煤机技术参数六、常见故障及处理方法七、易损件明细表一、 概述HSZ 系列环锤式破碎机是为电力、建材、化工和冶金等部门设计的一种具有高效率的破碎机。

它使用于煤、焦碳、矸石、页岩和中等硬度石灰石等，其出了粒度均可调节，一般在30毫米以下。

特点：出力大，能耗低，粉尘、噪生都低于同类产品。

其寿命较长，使用极其方便，维护简单，费用较低。

型号意义： HS Z □□□出力 重型环锤式破碎机二、原理及结构HS 系列环锤式破碎机是从八十年代国外样机开始研制的，它主要是利用高速旋转，转子上的环锤对物料施加锤击力，从而达到破碎块状物料的目的（如图4-1）：12345图4-2 碎煤机原理及结构简图物料由进料口进入破碎室后，即立刻受到高速转动的四列交错排放的环锤冲击，挤压于破碎板和筛板上，使块状物料受到剪切、积压、滚碾和研磨等综合作用，将其破碎到需要的粒度后，便从筛板上孔中落下，完成破碎工作。

当物料中含有不能被破碎的物体如：铁块、木块或者其他杂物，靠本机拨料器作用排入除铁室内（需定期处理）它具有自身保护功能。

结构如图4-1所示。

环锤式破碎机由机体1、机盖2、转子3、筛板架4、和调节器5等主要部分组成。

电动机通过具有饶性叠片式联轴器或者液力偶合器驱动转子。

出料粒度的调节是通过交换各种不同特性的筛板来实现的，以及与转子、环锤工作圆的间隙大小（它根据工作需要，通过调节器来调节出料粒度），达到出料粒度要求。

三、安装与试车1．安装：安装前阅安装基础图，对照检查安装基础图与机座紧固螺孔位置尺寸（附表1），确认无误后，方可进行安装。

1）机座安装于基面上，基面要求平直、机座、座板与混凝土（或钢板结构基础）间可留50毫米间隙，以便设置隔震结构。

2）机器安装后，主轴轴向水平度允许误差：≤0.1/1000毫米，纵向水平度允许误差：≤0.5/1000毫米。

环锤式碎煤机工作原理
环锤式碎煤机工作原理是将煤炭放入破碎室，在旋转的圆盘和环锤的作用下，煤炭受到冲击、剪切和摩擦力的作用，被迅速破碎和磨碎。

具体工作原理如下：
1. 煤炭进入破碎室：煤炭通过给料装置输入至破碎机的破碎室。

2. 圆盘和环锤的旋转：破碎机的电动机带动圆盘和环锤高速旋转。

3. 冲击与破碎：旋转的圆盘和环锤相互作用，使得圆盘上的环锤受到离心力的作用，从而产生高速冲击和碰撞力。

4. 煤炭受冲击和剪切力：旋转的环锤与煤炭碰撞，使得煤炭受到冲击和剪切力。

煤炭逐渐被压碎和破碎，减小为较小的颗粒。

5. 粉碎与磨碎：煤炭颗粒在碰撞和摩擦的作用下，进一步减小和磨碎，形成更细小的颗粒。

6. 出料与分级：经过碎煤机破碎后的煤炭颗粒通过出料装置排出，并根据颗粒大小进行初步分级。

7. 过滤排放：来自碎煤机的粉尘通过过滤设备进行净化，然后经过排放系统排出，以减少对环境的污染。

环锤式碎煤机通过旋转的圆盘和环锤的高速冲击和剪切力，将煤炭迅速破碎和磨碎，实现了对煤炭的强力处理和细化。

其工
作原理简单、效率高，广泛应用于热电厂、化工厂、冶金行业等领域。

为了确保破碎机正常运行,充分发挥其应有的性能,希望使用单位在使用之前,首先熟悉本说明书,并按说明书的内容进行操作。

（因误操作造成损坏后果自负）一、用途：本机系环锤式破碎机，使用费用经济，产品粒度均匀，破碎比大，功耗少，生产能力大，结构简单，重量轻，主要用于破碎煤作业中，也可用于破碎抗压强度不超过100㎏/㎝2、表面水分不大于15％的各种矿石。

二、主要技术参数：１．转子直径：1000mm２．转子有效尺寸：1000mm３．最大进料尺寸：100mm４．出料粒度：≤10mm５．电动机：型号：Y315L2－8功率：110KW转速：740r/min６．生产能力：100t/h７．机器外型尺寸（长×宽×高）：3554×2489×1090mm８．机器重量：（含电机）：8120㎏三、机器的结构和工作原理：本机主要有：下机架1，筛板调节器2，筛板架3，转子4，破碎板部分5和上机架6组成。

（图1）。

下机架1和上机架6用钢板焊成，其上设有入料漏斗、门、除铁器等。

壳体内安装着转子4和筛板部件3。

在入料口的下方与筛板架上的碎煤板处形成破碎腔。

在上机架上设置了反射板，以便除去铁块、木块和杂物。

为了收集铁块等物在上机架上用螺栓固定了个盛铁盘，从而形成了除铁室。

为了便于日常除去铁块、木块和杂物，以及调节筛板，其壁上有两扇具有良好密封性防尘门。

上机架与下机架的结合面间置有密封垫，用螺栓、螺母坚固。

为了便于维修，在转子中心的两侧设置了更换锤环时抽拉环轴用的锤环挡盖。

筛板调节器设在机体外，当需要调节锤环和筛板之间的间隙时，调整调节杠，使筛板与锤头达到所需间隙。

筛板架3由主轴、平键、圆盘、隔套、锤环和环轴、轴承座等零件组成。

主轴是45钢锻制件，圆般和隔套通过平键和锁紧螺母、止动垫圈定于主轴上，其上分别由四根环轴将圆锤环、齿锤环穿在各圆盘之间，两端用螺母和开口销挡住并限位于圆备用上。

在主轴两端装有可外注润滑脂的双列向心球面滚子轴承，以及轴承和轴承盖等。

环锤式破碎机结构原理
首先，物料通过进料口进入破碎机。

进料口通常设计成一个长方形的口，使得较长的物料能够顺利进入破碎机。

接下来，物料进入齿板区，这是物料破碎的第一阶段。

齿板区由多块装有耐磨齿板的固定齿架组成。

当物料进入齿板区时，物料与高速旋转的环锤发生碰撞破碎。

齿板的材质通常选用高硬度和耐磨性能较好的材料，以确保较高的破碎效率和较长的使用寿命。

然后，被破碎的物料继续向下移动，进入转子区。

转子由主轴和旋转的环锤构成。

主轴通过传动装置带动，使得环锤高速旋转。

这样，物料在转子区受到高速旋转的环锤的撞击、冲击、剪切等力的作用下，进一步被破碎。

破碎完成后，物料通过齿板间隙排出，经由排料口流出破碎机。

排料口的尺寸可以根据需要进行调整，以控制物料的粒度。

此外，在破碎机上方设有拆卸架，方便对破碎腔进行维护和更换齿板等零部件。

另外一个重要的部分是传动装置，它通常由电机、联轴器、减速器等组成。

电机通过联轴器与减速器相连，减速器再与主轴相连，从而将电机的旋转运动传递给主轴，带动转子的旋转。

总结起来，环锤式破碎机的工作原理简单而高效。

物料通过进料口进入破碎机，首先通过齿板区的碰撞破碎，然后进入转子区由转子的旋转力破碎。

最后，被破碎的物料通过排料口排出破碎机。

传动装置提供了足够的动力，使得环锤能够高速旋转，从而实现物料的破碎。

这种工作原理使得环锤式破碎机能够高效地完成物料的破碎任务。

PCH环锤破碎机说明书PCH环锤破碎机是一种新型的破碎机械。

适用于破碎脆性、中硬，含水量较少的各种物料。

在建材、冶金、化工、火力发电工业中，主要用于破碎煤、煤矸石、沙岩、页岩、石灰石、石膏等矿物。

本系列破碎机具有运转平稳、可靠、使用寿命长，结构紧凑、粉尘少、噪音低、重量轻，维修方便，耗电低，排出超硬物料能力强等特点。

型号规格PCH 环锤破碎机主要有：PCH0402、PCH0404、PCH0606、PCH0808、PCH0810、PCH1010、PCH1016环锤破碎机环锤式破碎机工作原理：环锤式碎煤机的主要工作部件为带有环锤的转子。

转子由环锤轴和环锤等零件组成。

电机带动转子部在破碎腔内高速旋转。

需破碎的物料自上部给料口输送到机内，受高速旋转运动环锤的打击、及物料间相互碰撞、挤压、研磨作用而破碎。

在转子部的下方，设有蓖板，破碎了的小于蓖板孔尺寸的物料粒度级别通过蓖板板排除，大于蓖板孔尺寸的物料粒度继续受到环锤的打击，最后通过蓖板排除机外。

环锤式破碎机主要结构：环锤式碎煤机本体主要由以下几个部件组成，架体部、转子部、蓖板部、同步调节装置、上盖液压开启装置等零部件组成。

主机由液力偶合器与电机相联，直接启动。

环锤破碎机是吸收锤式破碎机和反击式破碎机两种破碎机的优点，经优化设计后推出的新一代产品，具有以下十大优点:1、进料口大,破碎腔高，适应物料硬度高、块度大，产品石粉少。

2、物料悬空,破碎功耗小。

3、新颖锤头，冲击力大。

4、锤轴安装可调，锤头寿命长。

5、栅格尺寸可调，产品粒度可控，颗粒形状好。

6、机箱可翻转，检修更方便。

7、方柄螺栓，抗冲击、抗磨损。

8、结构紧凑，机器刚性强。

9、拼体结构,搬运、安装方便。

山宝牌SHAN BAO BRANDPCH1010环锤式破碎机RING HAMMER CRUSHER使用说明书OPERATING INSTRUCTIONK4605.SM中华人民共和国THE PEOPLES REPUBLIC OF CHINA 上海建设路桥机械设备有限公司SHANGHAI JIANSHE LUQIAO MACHINERY CO., LTD.目录一．简述---------------------------------------------------------------------------------1 二．用途及适应范围------------------------------------------------------------------1 三．性能参数---------------------------------------------------------------------------1 四．工作原理与结构特性------------------------------------------------------------2 五．安装、调试和运转---------------------------------------------------------------3 六．安全操作及维修保养------------------------------------------------------------5 七．润滑---------------------------------------------------------------------------------6为了充分发挥本机应有性能，希用户在安装使用本机之前，首先熟悉本说明书，并按说明书内容进行操作，以保证机器的正常工作。

一．简述PCH-1010环锤式破碎机是我厂参考了国外资料研制的新型破碎设备。

锤式破碎机的优点解析环锤式破裂机简称锤破，该机普遍的使用于各个行业，单从砖厂来说，破碎摧毁，页岩，炉渣，煤渣，石灰石，修建渣滓等物料。

然则这些物料湿度一大，就严峻的影响了咱的产量，下雨天不克不及够正常出产也是个隐晦的难题。

河南豫合机械有限公司推出的新构造型重锤式破裂机来帮你处理这个问题。

一、双转子上下两级环锤式破裂机环锤式破裂机采用相互串联的两套转子，将物料经过保送机保送至重锤式破裂机的入料口，物料在破碎摧毁腔里面经由上级转子击碎的物料立刻进入飞速扭转的下级转子的锤头再次细碎，破碎摧毁腔里面的物料飞速碰撞，互相破碎摧毁，构成锤粉料，料破碎摧毁的结果，然后直接从卸料口直接卸出，构成了出料粒度小于3毫米的物料颗粒。

此颗粒可以知足砖瓦厂家作为内燃制砖的需求。

二、没有筛网篦底，高湿物料，毫不梗塞该锤石机具有破裂比大，效率高，合用性强等特点，且该环锤式破裂机设计没有筛网篦底，对物料含水率没有任何的要求，完全不存在糊堵筛板的问题，更不存在物料不克不及实时排出，反复破碎摧毁的问题，故破碎摧毁效率高，也不存在锤头无效磨损景象。

三、耐磨组合锤头环锤式破裂机的锤头完全用火锻造锻打，然后锤头在经热处置加工，加强了耐磨性与韧性。

愈加合用于分歧硬度物料的耐磨强度。

四、共同的移位调隙技能锤破机的锤头磨损后不需修复，挪动地位可以反复运用，一副锤头可顶三幅锤头运用。

五、液压电动启念头壳用电动油泵操作，启开封锁随意节制，换向油阀，改动了以前手压泵无法会拉的严重平安隐患，运用户在运用进程和维修进程中愈加平安。

六、本重锤式破裂机转子盘悉数经由热处置，使转子盘的耐磨寿命大大进步，改动了以前转子盘维修难，不经耐磨的严重缺陷。

轴承盒悉数是用铸钢件制造，每个轴盒用四条螺丝固定。

改动以前一代产物由于螺丝松动形成轴承盒磨损的严重平安隐患。

使相同的设备更科学，更合用。
