环锤式破碎机和锤式破碎机的区别及破碎原理

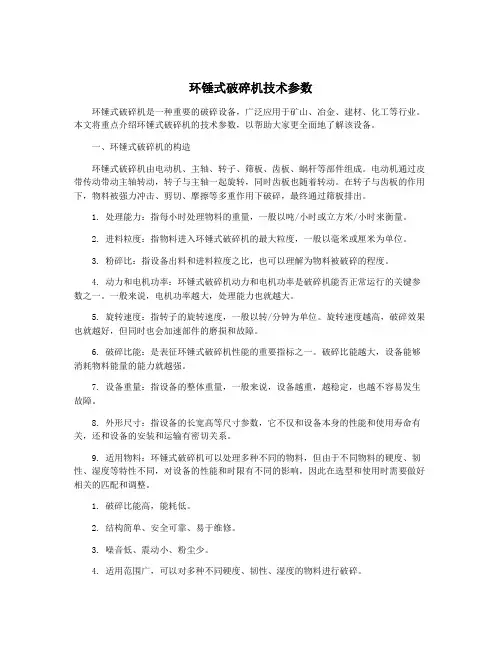

环锤式破碎机技术参数环锤式破碎机是一种重要的破碎设备，广泛应用于矿山、冶金、建材、化工等行业。

本文将重点介绍环锤式破碎机的技术参数，以帮助大家更全面地了解该设备。

一、环锤式破碎机的构造环锤式破碎机由电动机、主轴、转子、筛板、齿板、蜗杆等部件组成。

电动机通过皮带传动带动主轴转动，转子与主轴一起旋转，同时齿板也随着转动。

在转子与齿板的作用下，物料被强力冲击、剪切、摩擦等多重作用下破碎，最终通过筛板排出。

1. 处理能力：指每小时处理物料的重量，一般以吨/小时或立方米/小时来衡量。

2. 进料粒度：指物料进入环锤式破碎机的最大粒度，一般以毫米或厘米为单位。

3. 粉碎比：指设备出料和进料粒度之比，也可以理解为物料被破碎的程度。

4. 动力和电机功率：环锤式破碎机动力和电机功率是破碎机能否正常运行的关键参数之一。

一般来说，电机功率越大，处理能力也就越大。

5. 旋转速度：指转子的旋转速度，一般以转/分钟为单位。

旋转速度越高，破碎效果也就越好，但同时也会加速部件的磨损和故障。

6. 破碎比能：是表征环锤式破碎机性能的重要指标之一。

破碎比能越大，设备能够消耗物料能量的能力就越强。

7. 设备重量：指设备的整体重量，一般来说，设备越重，越稳定，也越不容易发生故障。

8. 外形尺寸：指设备的长宽高等尺寸参数，它不仅和设备本身的性能和使用寿命有关，还和设备的安装和运输有密切关系。

9. 适用物料：环锤式破碎机可以处理多种不同的物料，但由于不同物料的硬度、韧性、湿度等特性不同，对设备的性能和时限有不同的影响，因此在选型和使用时需要做好相关的匹配和调整。

1. 破碎比能高，能耗低。

2. 结构简单、安全可靠、易于维修。

3. 噪音低、震动小、粉尘少。

4. 适用范围广，可以对多种不同硬度、韧性、湿度的物料进行破碎。

5. 可以分别调节筛板间距和转子间距，以满足不同物料的不同需求。

环锤式破碎机通常适用于一些硬度较低、破碎比能要求较高的物料，如石灰石、石英砂、煤炭等。

锤式破碎机技术要求一、锤式破碎机介绍：⑴、锤式破碎机用于粉碎各种中硬且磨蚀性弱的物料.其物料的抗压强度不超过100MPa, 含水率小于30%。

⑵、锤式破碎机主要是靠冲击作用来破碎物料的。

⑶、锤式破碎机分类：1、按回转铀的数目分：单转子和双转子两类。

2、按转子回转方向分：可逆式和不可逆式两类。

3、按锤头的排列方式分：单排式和多排式两种。

4、按锤头在转子上的连接方式分：固定锤式和活动锤式两类。

5、按用途不同分：一般用途和特殊用途两类6、锤式破碎机分：普通锤式破碎机PC和环锤式破碎机PCH两种7、锤式破碎机目前分重型及轻型两种。

⑷、锤式破碎机工作原理：锤式破碎机的电动机带动转子在破碎腔内高速旋转。

物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。

在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨，二、锤式破碎机组成：⑴、锤式破碎机组成：由箱体、转子、反击衬板、筛板、调整架和联轴器等组成，其中转子由主轴、圆盘、销轴和锤子组成。

⑵、图1为锤式破碎机结构示意图。

锤头1用锤轴铰接并悬挂在锤盘2上，而锤盘装配在主轴3上。

由主轴、锤盘和锤头组成的转子是锤式破碎机上的关键部件。

其主要技术参数的确定是锤式破碎机设计工作的主要内容。

三、箱体：⑴、锤式破碎机的壳体是用钢板焊接的箱形结构，沿轴线中心分成上、下两部分，其间由螺栓连接，机壳上方有给料口。

⑵、为避免箱体内壁在物料的冲击下磨损和变形，机壳内部均镶有保护衬板。

⑶、增设耐磨衬板通过在破碎机镶不锈钢耐磨衬板的措施，防止粘料。

四、转子(主轴、锤子、圆盘、销轴、轴承等)：⑴、通常转子直径与给料块尺寸之比为1.2～5,大型破碎机取较小的比值。

⑵、转子的长度值视破碎机的生产能力而定。

一般取转子直径与长度之比D／L=0.7～2，物料抗冲击力较大时，应选取较大的比值。

⑶、转子转速的确定：⑷、目前锤式破碎机的转子圆周速度为18～70m／s。

破碎机，粉碎机工作原理破碎机，研磨机和粉碎机是用于将粗糙的物料（例如石头，煤或炉渣）转化或还原为较小的较细物料的研磨设备。

研磨设备可分为两种基本类型：破碎机和研磨机。

工业破碎机是降低粒度的第一级；进一步的颗粒化发生在研磨机或粉碎机中。

破碎机会通过破碎机和粉碎机减少物料，破碎机或破碎机的活动部件将物料置于压力之下时会发生破碎。

在此过程中施加的力可能是压缩力，剪切力或冲击力。

当内部应变水平达到临界水平时，材料破裂。

当材料破裂时，主要是作为热量释放能量。

已经开发了几种用于尺寸减小的科学理论，包括里丁格定律，踢定律和邦德定律。

破碎机工业破碎机通过冲击或压力使材料破碎或变形，从而将大块的岩石，矿石或废料减少到较小的尺寸。

在初次破碎操作期间，巨石大小的进料从20到100英寸减小为二次破碎机的大小为1到20英寸或磨碎的进料大小为0.5到3英寸。

存在许多具有不同设计和破碎过程的不同类型的破碎机。

正确的选择取决于几个因素，包括要压碎的材料的硬度，材料的研磨性能，水分含量和所需的还原率。

下表列出了各种破碎机类型及其一般规格和用途。

圆锥破碎机使用一个旋转的圆锥体，该圆锥体以偏心方式在碗中旋转，以将圆锥体表面（称为套）和破碎机碗衬之间的岩石破碎。

回转式破碎机与圆锥式破碎机非常相似，但圆锥斜度更陡，碗表面呈凹形。

当碗衬里和地幔之间的间隙变窄时，岩石被回转锥击碎在地幔之间。

水平轴冲击器（HSI）的水平轴旋转重型转子。

附着在转子上的导条将待破碎的物料甩向装有可更换衬套的防撞围裙（或幕）。

利用表面力的原理，这种冲击会破坏材料，减少材料的产生调整为原始尺寸的1/10至1/25。

圆锥破碎机（左）和回转破碎机（右）垂直轴冲击器（VSI）具有垂直轴和封闭的转子，它们可以高速旋转。

VSI破碎机有两种主要类型，即岩石破碎（自生）破碎机和蹄铁砧。

岩石破碎机的凹坑内充满了充满岩石的腔室整个圆周。

靴式和砧式VSI破碎机具有复合金属合金砧，其放置位置可使通过离心力甩向固定砧的物料的冲击最大化。

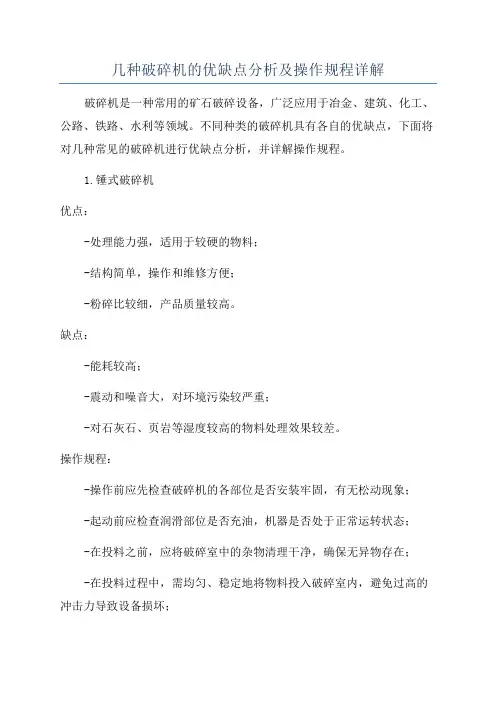

几种破碎机的优缺点分析及操作规程详解破碎机是一种常用的矿石破碎设备，广泛应用于冶金、建筑、化工、公路、铁路、水利等领域。

不同种类的破碎机具有各自的优缺点，下面将对几种常见的破碎机进行优缺点分析，并详解操作规程。

1.锤式破碎机优点：-处理能力强，适用于较硬的物料；-结构简单，操作和维修方便；-粉碎比较细，产品质量较高。

缺点：-能耗较高；-震动和噪音大，对环境污染较严重；-对石灰石、页岩等湿度较高的物料处理效果较差。

操作规程：-操作前应先检查破碎机的各部位是否安装牢固，有无松动现象；-起动前应检查润滑部位是否充油，机器是否处于正常运转状态；-在投料之前，应将破碎室中的杂物清理干净，确保无异物存在；-在投料过程中，需均匀、稳定地将物料投入破碎室内，避免过高的冲击力导致设备损坏；-破碎结束后，应关闭电源，清理破碎室中的物料残留。

2.颚式破碎机优点：-处理能力大，适用于较硬的物料；-粉碎比较细，产品质量较高；-结构简单，占地面积较小。

缺点：-能耗较高；-震动和噪音大，对环境污染较严重；-对含有大块状物料的处理效果较差。

操作规程：-操作前应先检查破碎机的各部位是否安装牢固，有无松动现象；-起动前应检查润滑部位是否充油，机器是否处于正常运转状态；-在投料之前，应将破碎室中的杂物清理干净，确保无异物存在；-在投料过程中，需均匀、稳定地将物料投入破碎室内，避免过高的冲击力导致设备损坏；-在破碎过程中，应注意观察破碎机的电流和振动情况，确保设备正常运行；-破碎结束后，应关闭电源，清理破碎室中的物料残留。

3.圆锥式破碎机优点：-适用范围广，可处理多种物料；-产品颗粒形状好，粉碎比较细；-结构稳定，运行平稳，噪音较小。

缺点：-构造复杂，维护保养较为麻烦；-功耗较大；-对于含有大块状物料的处理效果较差。

操作规程：-操作前应先检查破碎机的各部位是否安装牢固，有无松动现象；-起动前应检查润滑部位是否充油，机器是否处于正常运转状态；-在投料之前，应将破碎室中的杂物清理干净，确保无异物存在；-在投料过程中，需均匀、稳定地将物料投入破碎室内，避免过高的冲击力导致设备损坏；-在破碎过程中，应注意观察破碎机的电流和振动情况，确保设备正常运行；-破碎结束后，应关闭电源，清理破碎室中的物料残留。

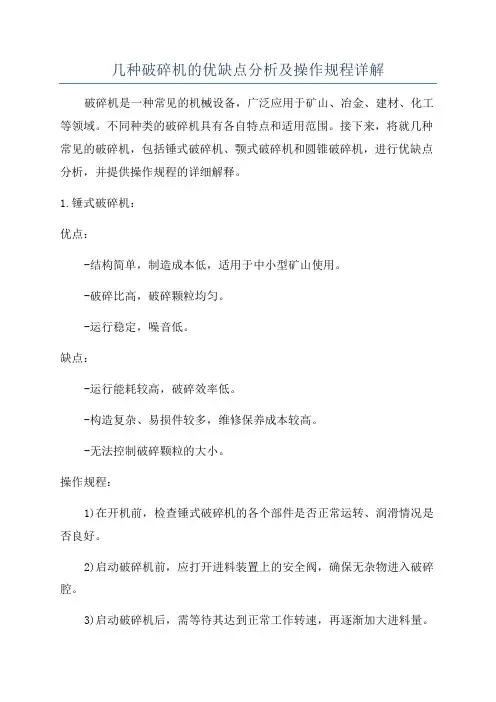

几种破碎机的优缺点分析及操作规程详解破碎机是一种常见的机械设备，广泛应用于矿山、冶金、建材、化工等领域。

不同种类的破碎机具有各自特点和适用范围。

接下来，将就几种常见的破碎机，包括锤式破碎机、颚式破碎机和圆锥破碎机，进行优缺点分析，并提供操作规程的详细解释。

1.锤式破碎机：优点：-结构简单，制造成本低，适用于中小型矿山使用。

-破碎比高，破碎颗粒均匀。

-运行稳定，噪音低。

缺点：-运行能耗较高，破碎效率低。

-构造复杂、易损件较多，维修保养成本较高。

-无法控制破碎颗粒的大小。

操作规程：1)在开机前，检查锤式破碎机的各个部件是否正常运转、润滑情况是否良好。

2)启动破碎机前，应打开进料装置上的安全阀，确保无杂物进入破碎腔。

3)启动破碎机后，需等待其达到正常工作转速，再逐渐加大进料量。

4)破碎机运行期间，应注意破碎腔内是否有异常声音或振动，并随时进行观察和检测。

5)若发现破碎机出现异常情况，应立即停机检查，并及时处理。

2.颚式破碎机：优点：-结构简单、占地面积小，适用于中小型矿山使用。

-破碎比高，破碎效率较高。

-通过调整出料口的宽度，可以控制破碎颗粒的大小。

缺点：-锻造和制造难度较大，成本较高。

-运行时产生较大的振动和噪音。

-维护保养较为复杂，易损件的更换较为麻烦。

操作规程：1)在操作前，需检查颚式破碎机的润滑情况和紧固件是否松动。

2)启动破碎机前，要打开给料口上的安全阀，确保无杂物进入破碎腔。

3)启动破碎机后，应等待其达到正常运转转速，逐渐加大进料量，同时确保进料均匀，并避免过大的冲击负荷。

4)注意观察破碎腔内是否有异常声音或振动，若发现异常情况应立即停机检查。

5)破碎机停机后，应清理破碎腔内的残渣和杂物，并及时润滑和更换易损件。

3.圆锥破碎机：优点：-破碎比高，破碎效率较高。

-通过调整破碎腔的凸轮和偏心轴的位置，可以控制破碎颗粒的大小。

-结构简单，可靠性高，维护保养较为方便。

缺点：-制造成本较高，占地面积较大。

破碎机工作原理集锦一、锤式破碎机的工作原理锤式破碎机利用锤头的高速冲击作用对物料进行中碎和细碎作业的破碎机械。

锤头铰接于高速旋转的转子上，机体下部设有篦条以控制排料粒度。

送入破碎机的物料首先受到高速运动的锤头的冲击而初次破碎,并同时获得动能,高速飞向机壳内壁上的破碎板而再次受到破碎。

小于篦条缝隙的物料被排出机外，大于篦条缝隙的料块在篦条上再次受到锤头的冲击和研磨，直至小于篦条缝隙后被排出。

锤式破碎机具有破碎比大、排料粒度均匀、过粉碎物少、能耗低等优点。

但由于锤头磨损较快，在硬物料破碎的应用上受到了限制；另外由于篦条怕堵塞，不宜于用它破碎湿度大和含粘土的物料。

这种破碎机通常用来破碎石灰石、页岩、煤炭、石膏、白垩等中硬以下的脆性物料。

二、反击式破碎机的工作原理反击式破碎机利用高速旋转的转子上的板锤，对送入破碎腔内的物料产生高速冲击而破碎，且使已破碎的物料沿切线方向以高速抛向破碎腔另一端的反击板，再次被破碎，然后又从反击板反弹到板锤，继续重复上述过程。

在往返途中，物料间还有互相碰击作用。

由于物料受到板锤的打击、与反击板的冲击以及物料相互之间的碰撞，物料不断产生裂缝，松散而致粉碎。

当物料粒度小于反击板与板锤之间的缝隙时，就被卸出。

图2-1为一种典型的反击式破碎机工作原理图。

反击式破碎机破碎物料时，物料悬空受到板锤的冲击。

如果物料粒度较小，冲击力近似通过颗粒的重心，物料将沿切线方向（图 3-1 中虚线所示）抛出。

如果物料粒度较大，则物料抛出时产生旋转，抛出的方向与切线方向成υ角度，为了使料块能深入板锤作用圈之内，减少旋转，给料滑板的下部向下弯曲。

物料的主要破碎过程是在转子的I区中进行的，见图2-1。

物料受到第一次冲击后，在机内反复地来回抛掷。

此时，物料由于局部的破坏和扭转，已不再按预是轨迹作有规则的运动，而是在I区内不同位置反复冲击，而后物料进入II 区，进一步冲击粉碎。

反击面2及3与转子间构成的缝隙大小，对产品粒度组成具有一定的影响。

∙各类破碎机类型,用途及技术参数∙破碎设备常用的类型有：颚式破碎机，圆锥破碎机，旋回式破碎机，锤式破碎机，辊式破碎机等。

各种类型破碎机的适用范围是：颚式破碎机和圆锥破碎机适合于破碎非常坚硬的岩石块(抗压强度在150-250Mpa)；旋回式破碎机适合于破碎坚硬(抗压强度在100MPA以上)和中等硬度（抗压强度在100MPA左右）的岩石块。

锤式破碎机适合于破碎中等硬度的脆性岩石(极限抗压强度在100MPA以下的)；辊式破碎机适合于破碎中等硬度的韧性岩石(极限抗压强度在70MPA左右)。

实际选用时，还应该根据具体情况考虑下列因素：1物料的物理性质，如易碎性，粘性，水分泥沙含量和最大的给料尺寸等；2成品的总生产量和级配要求，据以选择破碎机类型和生产能力；3技术经济指标，做到既合乎质量，数量的要求，操作方便，工作可靠，又最大限度地节省费用。

各种破碎机械和粉磨机械的主要破碎作用为：1颚式破碎机、圆锥破碎机和辊式破碎机等，以挤压作用为主；2锤式破碎机和反击式破碎机等，以冲击作用为主；3轮碾机和辊式磨机等，以挤压兼碾磨作用为主；4球磨机，棒磨机，振动磨机和喷射磨机等，以磨削兼撞击作用为主。

一般情况下，粗碎加工采用颚式破碎机，圆锥破碎机等，中碎加工采用圆锥破碎机，锤式破碎机，反击式破碎机等，细碎加工采用辊式破碎机等，粉磨加工采用球磨机，振动磨机，喷射式磨机等。

但这也不是绝对的，有的机械既适合粗碎，也适合中碎。

颚式破碎机技术参数号进料口尺寸(mm）最大进料边长（mm）处理能力（t/h）电机功率（kw）外形尺寸mm）重量（t）PE250×400 400×250 200 5-20 15 1430×1310×1340 3PE400×600 600×400 350 15-60 30-37 1700×1732×1653 7PE500×750 500×750 425 40-110 45-55 2035×1921×2000 12PE600×900 900×600 480 90-180 55-75 2290×2206×2370 17PE750×1060 1060×750 630 110-320 90-110 2655×2302×3110 29PE900×1200 900×1200 750 220-450 110-132 3800×3166×3045 52PEX150×250 150×250 125 1-3 5.5 896×745×935 1.5PEX150×750 150×750 125 5-16 15 896×745×935 3.8PEX250×750 750×250 210 15-30 22-30 1667×1545×1020 5PEX250×1000 1000×250 210 15-50 30-37 1550×1964×1380 7PEX250×1200 1200×250 210 20-60 37-45 2192×1900×1950 8.5颚式破碎机技术参数：型号进料口尺寸(mm）最大进料边长（mm）处理能力（t/h）电机功率（kw）外形尺寸（mm）重量（t）PE250×400 400×250 200 5-20 15 1430×1310×1340 3PE400×600 600×400 350 15-60 30-37 1700×1732×1653 7PE500×750 500×750 425 40-110 45-55 2035×1921×2000 12PE600×900 900×600 480 90-180 55-75 2290×2206×2370 17PE750×1060 1060×750 630 110-320 90-110 2655×2302×3110 29PE900×1200 900×1200 750 220-450 110-132 3800×3166×3045 52PEX150×250 150×250 125 1-3 5.5 896×745×935 1.5PEX150×750 150×750 125 5-16 15 896×745×935 3.8PEX250×750 750×250 210 15-30 22-30 1667×1545×1020 5PEX250×1000 1000×250 210 15-50 30-37 1550×1964×1380 7PEX250×1200 1200×250 210 20-60 37-45 2192×1900×1950 8.5反击式破碎机技术参数：型号规格进料口尺寸（mm）最大进料边长（mm）处理能力（t/h）电机功率（kw）重量（t）PF1010 Φ1000×1050 400×1080 350 50-90 55-75 14PF1210 Φ1250×1050 400×1080 350 70-130 110-132 17PF1214 Φ1250×1400 400×1430 350 90-180 132-160 22PF1315 Φ1320×1500 860×1520 500 120-250 180-260 26PF1320 Φ1320×2000 860×2030 500 160-350 300-375 30制砂机技术参数：型号最大入料(mm) 功率(Kw) 叶轮转速(r/min) 处理量(t/h) 外型尺寸(mm) 重量(包括电机)(T)PCL-600 30 2×30 2000-3000 12-30 2800×Ф1550×2030 5.6PCL-750 35 245 1500-2500 25-55 3300×Ф1800×2440 7.3PCL-900A 40 2×55 1200-2000 55-100 3750×Ф2120×2660 12.1PCL-900B 40 2×75 1000-1450 65-130 3750×Ф2300×2090 13.6PCL-1050 45 2×(90-110) 1000-1700 100-160 4480×Ф2450×3906 16.9PCL-1250 45 2×(132-180) 850-1450 160-300 4563×Ф2650×3716 22PCL-1350 50 2×(180-220) 800-1193 200-360 5340×Ф2940×3650 26类别型号规格给料粒度出料生产能力电机总重量(t) 外形尺寸(mm) 粒度(m3/h) (长×宽×高)(mm)(mm)极数功率(kw)PCΦ400×300≤200≤255月10日 4 11 0.8 900×670×8PCΦ600×400≤250≤3010月22日 4 22 2.26 1200×1050×1200 PCΦ800×600≤250≤3518-40 4 55 4.8 1310×1180×1310 PCΦ1000×800≤350≤3525-50 4 75 5.9 1600×1390×1575 PCΦ1000×1000≤350≤3530-55 6 132 8 1800×1590×1775 PCΦ1250×1250≤350≤3535-65 6 180 14 2060×1600×1890 PCΦ1400×1400≤350≤3550-100 6 280 32 2365×1870×2220PCΦ1600×1600≤350≤35100-150 8 480 37.53050×2850×2800PEF颚式破碎机的规格和技术参数PEX颚式破碎机的规格和技术参数。

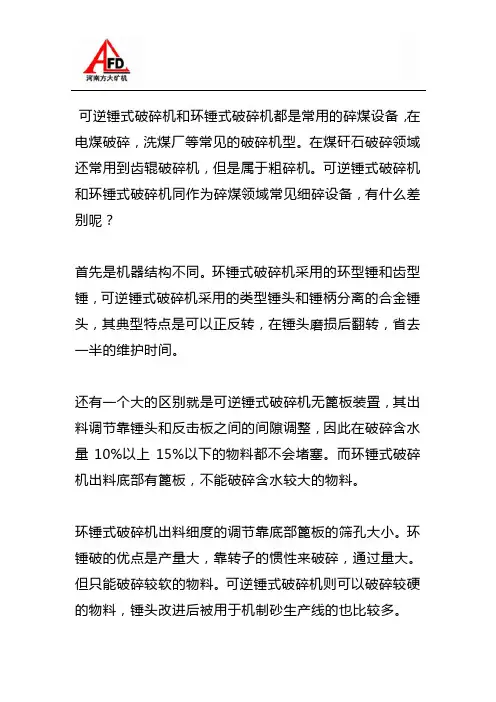

可逆锤式破碎机和环锤式破碎机都是常用的碎煤设备，在电煤破碎，洗煤厂等常见的破碎机型。

在煤矸石破碎领域还常用到齿辊破碎机，但是属于粗碎机。

可逆锤式破碎机和环锤式破碎机同作为碎煤领域常见细碎设备，有什么差别呢？
首先是机器结构不同。

环锤式破碎机采用的环型锤和齿型锤，可逆锤式破碎机采用的类型锤头和锤柄分离的合金锤头，其典型特点是可以正反转，在锤头磨损后翻转，省去一半的维护时间。

还有一个大的区别就是可逆锤式破碎机无篦板装置，其出料调节靠锤头和反击板之间的间隙调整，因此在破碎含水量10%以上15%以下的物料都不会堵塞。

而环锤式破碎机出料底部有篦板，不能破碎含水较大的物料。

环锤式破碎机出料细度的调节靠底部篦板的筛孔大小。

环锤破的优点是产量大，靠转子的惯性来破碎，通过量大。

但只能破碎较软的物料。

可逆锤式破碎机则可以破碎较硬的物料，锤头改进后被用于机制砂生产线的也比较多。

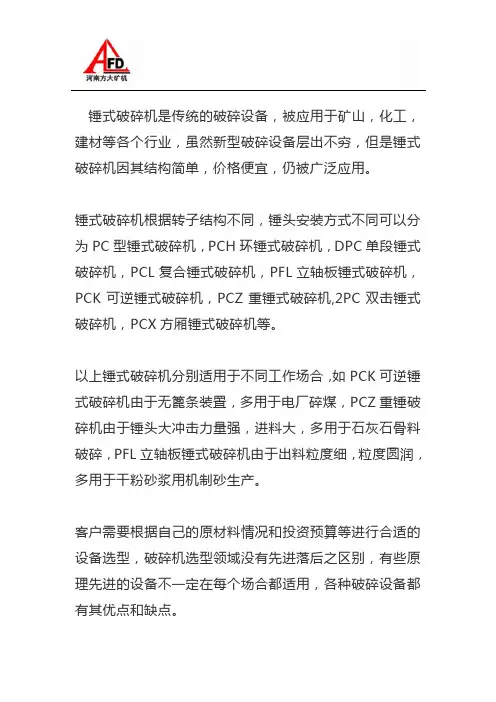

锤式破碎机是传统的破碎设备，被应用于矿山，化工，建材等各个行业，虽然新型破碎设备层出不穷，但是锤式破碎机因其结构简单，价格便宜，仍被广泛应用。

锤式破碎机根据转子结构不同，锤头安装方式不同可以分为PC型锤式破碎机，PCH环锤式破碎机，DPC单段锤式破碎机，PCL复合锤式破碎机，PFL立轴板锤式破碎机，PCK可逆锤式破碎机，PCZ重锤式破碎机,2PC双击锤式破碎机，PCX方厢锤式破碎机等。

以上锤式破碎机分别适用于不同工作场合，如PCK可逆锤式破碎机由于无篦条装置，多用于电厂碎煤，PCZ重锤破碎机由于锤头大冲击力量强，进料大，多用于石灰石骨料破碎，PFL立轴板锤式破碎机由于出料粒度细，粒度圆润，多用于干粉砂浆用机制砂生产。

客户需要根据自己的原材料情况和投资预算等进行合适的设备选型，破碎机选型领域没有先进落后之区别，有些原理先进的设备不一定在每个场合都适用，各种破碎设备都有其优点和缺点。

破碎机相关知识点总结一、破碎机的工作原理破碎机的工作原理主要是利用机械力将物料施加力量，通过挤压、冲击等作用使物料破碎成所需的颗粒或粉末。

从原理上讲，破碎机的工作过程可以分为三个阶段：压碎、破碎和粉碎。

1. 压碎阶段：物料经过破碎机的进料口进入机器内部，当物料受到机器内部的挤压力时，物料的结构会发生变化，使其体积缩小，这个过程即是压碎阶段。

2. 破碎阶段：当物料经过压碎阶段后，部分物料会发生形变、破裂，使得原料的尺寸减小，形成颗粒状的破碎产物，这个过程即是破碎阶段。

3. 粉碎阶段：当物料经过破碎阶段后，部分物料还是保持一定的尺寸，需要继续施加机械力使其更小，形成粉末状的产物，这个过程即是粉碎阶段。

总的来说，破碎机的工作原理即是通过连续施加机械力使物料经历压碎、破碎和粉碎的过程，最终得到所需的颗粒或粉末。

二、破碎机的分类按照不同的工作原理和结构形式，破碎机可以分为多种类型，常见的破碎机包括颚式破碎机、冲击式破碎机、锤式破碎机、圆锥破碎机等。

1. 颚式破碎机：颚式破碎机是利用摩擦力将物料压碎的一种机器，它的主要工作部件是两块可移动的颚板，物料通过颚板之间的间隙被压碎。

颚式破碎机适用于各种硬度的物料，因其结构简单、维护方便，被广泛应用于大型矿山、建筑工地等领域。

2. 冲击式破碎机：冲击式破碎机是利用高速旋转的转子对物料进行冲击破碎的一种机器，物料通过转子与固定的撞击头相撞，使物料发生破碎。

冲击式破碎机适用于硬度较低的物料，并且对于颗粒形状的要求较高。

3. 锤式破碎机：锤式破碎机是利用旋转的锤头对物料进行破碎的一种机器，物料经过锤头的打击和撞击而达到破碎的目的。

锤式破碎机适用于硬度较低的物料，对于含水量较高的物料也能够破碎。

4. 圆锥破碎机：圆锥破碎机是利用圆锥形的破碎腔对物料进行挤压破碎的一种机器，物料通过圆锥形破碎腔内的摩擦和挤压而达到破碎的目的。

圆锥破碎机适用于各种硬度的物料，对于细度和颗粒形状要求较高。

环锤式碎煤机工作原理
环锤式碎煤机工作原理是将煤炭放入破碎室，在旋转的圆盘和环锤的作用下，煤炭受到冲击、剪切和摩擦力的作用，被迅速破碎和磨碎。

具体工作原理如下：
1. 煤炭进入破碎室：煤炭通过给料装置输入至破碎机的破碎室。

2. 圆盘和环锤的旋转：破碎机的电动机带动圆盘和环锤高速旋转。

3. 冲击与破碎：旋转的圆盘和环锤相互作用，使得圆盘上的环锤受到离心力的作用，从而产生高速冲击和碰撞力。

4. 煤炭受冲击和剪切力：旋转的环锤与煤炭碰撞，使得煤炭受到冲击和剪切力。

煤炭逐渐被压碎和破碎，减小为较小的颗粒。

5. 粉碎与磨碎：煤炭颗粒在碰撞和摩擦的作用下，进一步减小和磨碎，形成更细小的颗粒。

6. 出料与分级：经过碎煤机破碎后的煤炭颗粒通过出料装置排出，并根据颗粒大小进行初步分级。

7. 过滤排放：来自碎煤机的粉尘通过过滤设备进行净化，然后经过排放系统排出，以减少对环境的污染。

环锤式碎煤机通过旋转的圆盘和环锤的高速冲击和剪切力，将煤炭迅速破碎和磨碎，实现了对煤炭的强力处理和细化。

其工
作原理简单、效率高，广泛应用于热电厂、化工厂、冶金行业等领域。

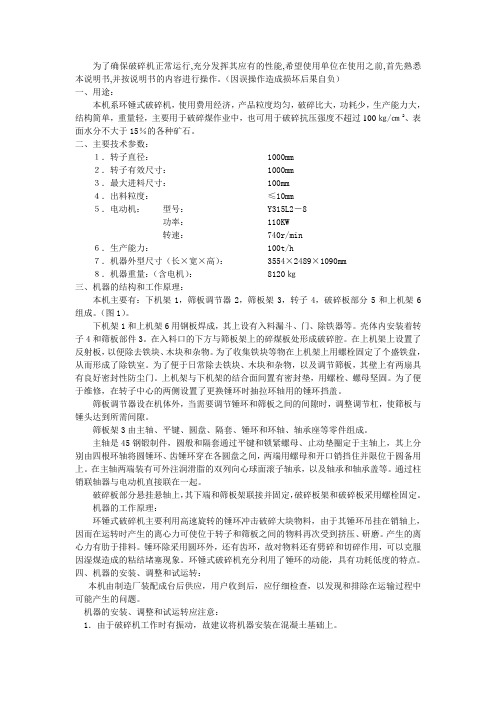

为了确保破碎机正常运行,充分发挥其应有的性能,希望使用单位在使用之前,首先熟悉本说明书,并按说明书的内容进行操作。

（因误操作造成损坏后果自负）一、用途：本机系环锤式破碎机，使用费用经济，产品粒度均匀，破碎比大，功耗少，生产能力大，结构简单，重量轻，主要用于破碎煤作业中，也可用于破碎抗压强度不超过100㎏/㎝2、表面水分不大于15％的各种矿石。

二、主要技术参数：１．转子直径：1000mm２．转子有效尺寸：1000mm３．最大进料尺寸：100mm４．出料粒度：≤10mm５．电动机：型号：Y315L2－8功率：110KW转速：740r/min６．生产能力：100t/h７．机器外型尺寸（长×宽×高）：3554×2489×1090mm８．机器重量：（含电机）：8120㎏三、机器的结构和工作原理：本机主要有：下机架1，筛板调节器2，筛板架3，转子4，破碎板部分5和上机架6组成。

（图1）。

下机架1和上机架6用钢板焊成，其上设有入料漏斗、门、除铁器等。

壳体内安装着转子4和筛板部件3。

在入料口的下方与筛板架上的碎煤板处形成破碎腔。

在上机架上设置了反射板，以便除去铁块、木块和杂物。

为了收集铁块等物在上机架上用螺栓固定了个盛铁盘，从而形成了除铁室。

为了便于日常除去铁块、木块和杂物，以及调节筛板，其壁上有两扇具有良好密封性防尘门。

上机架与下机架的结合面间置有密封垫，用螺栓、螺母坚固。

为了便于维修，在转子中心的两侧设置了更换锤环时抽拉环轴用的锤环挡盖。

筛板调节器设在机体外，当需要调节锤环和筛板之间的间隙时，调整调节杠，使筛板与锤头达到所需间隙。

筛板架3由主轴、平键、圆盘、隔套、锤环和环轴、轴承座等零件组成。

主轴是45钢锻制件，圆般和隔套通过平键和锁紧螺母、止动垫圈定于主轴上，其上分别由四根环轴将圆锤环、齿锤环穿在各圆盘之间，两端用螺母和开口销挡住并限位于圆备用上。

在主轴两端装有可外注润滑脂的双列向心球面滚子轴承，以及轴承和轴承盖等。

锤式破碎机工作原理
锤式破碎机是一种常用的破碎设备，常用于破碎较硬、耐磨的物料。

它是通过将物料投入到破碎腔内，利用高速旋转的锤头将物料进行撞击、冲击和破碎的过程来实现破碎的。

具体工作原理如下：
1. 锤式破碎机的主要部件包括进料口、破碎腔、排料口、锤头和电机。

在工作时，首先需要将需要破碎的物料通过进料口投入破碎腔内。

2. 物料进入破碎腔后，由于锤头的高速旋转，物料受到锤头的撞击和冲击力，从而将物料破碎成较小的颗粒。

3. 破碎腔内的物料在锤头的撞击下不断移动，并且与破碎腔壁产生碰撞，从而进一步加剧破碎效果。

4. 破碎后的物料会通过排料口排出，继续进行下一步的处理或使用。

5. 整个破碎过程由电机驱动，并通过皮带传动使锤头高速旋转。

锤式破碎机的工作原理简单有效，适用于破碎各种硬度的物料。

然而，对于不同的物料性质和要求的粒度，需要选择不同规格的锤头和调整合适的转速、进料量来实现最佳破碎效果。

环锤式破碎机工作原理
环锤式破碎机是一种常见的破碎设备，主要用于破碎中等硬度和脆性材料，如石灰石、石膏、煤炭、石英砂等。

其工作原理如下：
1. 进料：材料通过给料装置进入破碎腔体，通常从进料口处均匀地投入。

2. 破碎腔体：破碎腔体由一圈呈环形的破碎锤和围绕其旋转的转子组成。

转子具有较高的旋转速度，并通过电动机带动旋转。

3. 碰撞破碎：材料在进入破碎腔体后，受到高速旋转的转子和破碎锤的冲击、撞击和剪切作用，从而破碎成更小的颗粒。

破碎锤在旋转过程中不断撞击材料，使其内部发生损坏和破碎。

4. 出料：破碎后的物料通过筛网从破碎腔体底部排出，同时，较大的物料被破碎锤反复击打，直到达到所需的颗粒度为止。

总结：环锤式破碎机利用高速旋转的转子和破碎锤的力量将材料进行撞击、击打和剪切，从而实现破碎目的。

它可广泛应用于矿山、建筑、冶金和化工等行业，是重要的破碎设备之一。

各种破碎机工作原理、用途、组成一、辊式破碎机1工作原理对辊式破碎机将破碎物料经给料口落入两辊子之间，进行挤压破碎，成品物料自然落下。

遇有过硬或不可破碎物时，对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让，使辊子间隙增大，过硬或不可破碎物落下，从而保护机器不受损坏。

相向转动的两辊子有一定的间隙，改变间隙，即可控制产品最大排料粒度。

双辊破碎机是利用一对相向转动的圆辊，四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。

齿辊式破碎机主要采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎(传统齿辊破碎机采用低速挤压破碎)，形成了高生产率的机理。

两辊表面都是带锯齿的辊式破碎机对物料主要起到劈碎和撕裂的作用，同时具有挤压研磨破碎的作用。

破碎齿呈螺旋形布置，入料中的小颗粒很容易通过破碎辊之间的间隙排出，大块则利用齿的剪切和拉伸力来进行破碎，改善了传统破碎机中物料不受控制一律破碎的情况。

2组成该系列对辊破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

3用途该设备主要是完成物料的大块破碎工作，适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，更适用于大型煤矿或选煤厂原煤(含矸石)的破碎。

4影响辊皮磨损的因素影响辊皮磨损的因素主要有:被破碎物料的硬度和粒度、辊皮的材质、辊子的规格尺寸和表面形状、给矿方式等。

(1)物料分布尽量均匀，以减少辊子表面出现的环状沟槽与辊皮磨损程度。

(2)在破碎机的运转中，尤其是粗碎过程中，要注意给矿块的大小，防止给矿块过大，造成破碎机产生剧烈的振动，从而严重磨损辊皮。

(3)选择耐磨性能好的辊皮，可减少辊皮的磨损程度，从而延长辊子的使用寿命;(4)给矿机的长度应该与辊子的长度保持一致，以保证沿着辊子长度而均匀给矿。

另外，为了连续进行给矿，给矿机的速度应该比棍子的速度要快1-3倍。

(5)经常检查破碎产品的粒度，且应该在一定时间内将其中一个辊子沿轴向移动一次，移动距离大约等于给矿粒径的1/3即可。

环式破碎机工作原理环式破碎机主要是利用旋转转子上的环锤施加锤击力,从而获得破碎物料作用的。

物料从本机料斗进入破碎室后，立即受到高速旋转的四排交错安装着的环锤冲击并挤压于破碎板上，由于从环锤获得动能，物料受其剪切挤压，滚碾和研磨，从而破碎到所需破碎粒度后，便从筛板的栅孔落下，本机尚不能被破碎的，如铁志块和杂物等，经拨料器将其拨进到除铁室内。

机器结构本机主要有机体、机盖、转子、筛板调节器、筛板架等组织。

1、机体和机盖部分机体和机盖都是采用钢板件焊接，机体与机盖通过绞链，用吊链可进行翻转开合。

当需要更换锤环等零件时，先卸下结合面上紧固螺栓后，打开机盖，机盖可翻转90度。

如图一，从环轴上拆下端部上的弹性销或孔用挡圈，抽出环轴，便可更换环锤等。

机体的前面设有挡板，借以更换筛架等零件用。

挡板密封垫，靠螺栓，螺母紧固住，在机体的后部与筛板架相对应处，它安装一个下拨料板，与机盖上的上拨料板相对应，构成除铁室。

其外特制一扇门，便于每班及时除铁及杂物用。

机体和机盖的内壁上，均装有防护性的耐磨衬板。

2、转子部分在主轴上装配有平键，两圆盘。

隔套、摇臂和齿形及圆形环锤，按静平衡的规定，分别通过环轴套穿在摇臂和圆盘上，靠弹性销或孔用挡圈定位卡住。

其主轴上各零件由两端的夹套，锁紧螺母予以锁固，为避免工作中产生回松，在紧固处施点焊滞动。

在主轴两边它装有OB286-64型双列向心球面滚子轴承。

联轴盘和挠性联轴器等零件与电动机轴相连在一起。

3、筛板架部分筛板架是采用钢板和角钢焊接而成，上部焊有悬挂轴。

挂在机体上的轴座内，用卡板限位。

支架下部的耳孔与筛板调节器的丝杆相结合在一起，用锰钢制成的破碎板，大小筛板等零件，靠螺栓，螺母紧固其上。

4、筛板架调节部分本机一般具有左右两个筛板架调节器。

它由U型座，丝杆、螺母和调节器座或支架等零件所组成。

当筛板与环锤之间需要调整时，先松开紧定螺母，再旋拧调整螺母来驱动丝杠从而获得所需的调整之间隙。

当出料粒度满足要求后，用锁紧螺母将其固定。
