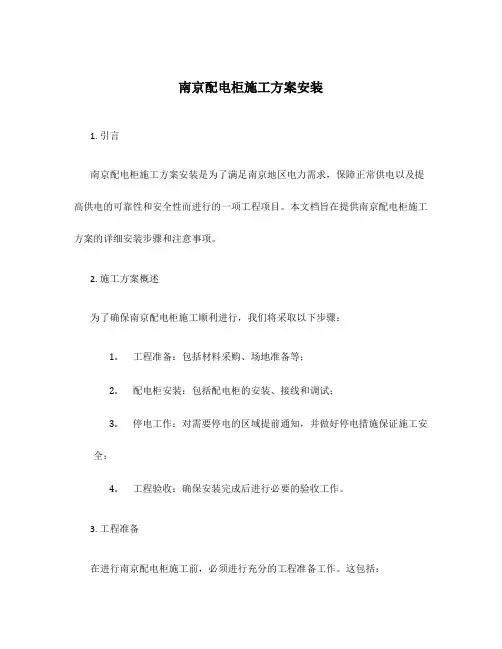

南京配电柜施工方案安装1. 引言南京配电柜施工方案安装是为了满足南京地区电力需求，保障正常供电以及提高供电的可靠性和安全性而进行的一项工程项目。
本文档旨在提供南京配电柜施工方案的详细安装步骤和注意事项。
2. 施工方案概述为了确保南京配电柜施工顺利进行，我们将采取以下步骤：1.工程准备：包括材料采购、场地准备等；2.配电柜安装：包括配电柜的安装、接线和调试；3.停电工作：对需要停电的区域提前通知，并做好停电措施保证施工安全；4.工程验收：确保安装完成后进行必要的验收工作。
3. 工程准备在进行南京配电柜施工前，必须进行充分的工程准备工作。
这包括：•准备施工计划和安装方案；•采购所需材料和设备；•安排施工队伍和人员；•建立项目管理和安全管理制度。
4. 配电柜安装4.1 配电柜选择在南京配电柜施工中，我们选择具有以下特点的配电柜：•符合国家标准和规定；•具备可靠的过载和短路保护功能；•采用高质量的绝缘材料和工艺。
4.2 配电柜安装步骤1.确定配电柜安装位置，并进行场地准备工作，包括清理和检查地面平整度。
2.将配电柜安装在预定位置上，并仔细按照供应商提供的安装指南进行操作。
3.进行配电柜的固定工作，确保其稳定可靠。
4.将电缆引线连接到配电柜的输入和输出端子，并进行必要的标记和绝缘工作。
5.对配电柜进行绝缘测试以确保其安全性。
6.进行配电柜的相序检查，确保输入和输出的相序一致。
7.完成配电柜的接线和调试工作，并进行必要的功能测试。
5. 停电工作在进行南京配电柜施工时，需要对一些区域进行停电。
为了保证施工安全和不对用户造成影响，我们将采取以下措施：•提前通知用户并告知停电时间；•在停电前对相应区域进行必要的安全检查；•采取必要的安全措施，例如设置警示标志和临时隔离措施。
6. 工程验收南京配电柜施工完成后，需要进行必要的工程验收工作，以确保施工质量和安全性。
验收工作包括：•对配电柜的安装、接线和调试进行全面检查；•进行绝缘测试和功能测试；•提供相关的验收报告和文件。
国网供电公司新建住宅配电工程建设技术规1 围本规规定了10千伏及以下新建住宅配电工程项目建设工程技术规的术语和定义、供配电建设原则、供配电方式及设计、设备选型、施工安装及验收。
本规适用于市规划区围新建居住区住宅供配电设施建设，改建居住区供配电设施建设可参照执行。
2 规性引用文件下列文件中的条款通过本标准的引用而成为本规的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50052 供配电系统设计规GB 50053 《10千伏及以下变电所设计规》GB 50054 《低压配电设计规》JGJ/T16 民用建筑电气设计规DL/T448 电能计量装置技术管理规程DL/T825 电能计量装置安装接线规则DL/T599 《城市中低压配电网改造技术导则》GB 4208 外壳防护等级（IP 代码）DL/T5221 《城市电力电缆线路设计技术规定》DL/T698 低压电力用户集中抄表系统技术条件国家电网公司业扩工程技术导则国家电网公司配电网工程典型设计（2013年版）国家电网公司380/220V配电网工程典型设计（2014年版）省电力公司《城市中低压配电网改造技术细则》省电力公司文件豫电运维【2012】1287号3 术语和定义国家标准、行业标准及下列术语和定义适用于本规。
3.1 供电方案电力供应的具体实施计划。
供电方案包括：供电方式，负荷分级，供电电源位置，出线方式，供电线路敷设，供电回路数、走径、跨越，电能计量方式，电能质量及无功补偿，电能信息采集装置，重要负荷，保安电源配置，调度通信及自动化，非线性负荷治理，产权分界等容。
3.2 配置系数指配置变压器的容量（千伏安）或低压配电干线馈送容量（千伏安）与居住区低压用电负荷（千瓦）之比值，根据变压器或低压配电干线所供居民住宅总户数的多少，综合考虑同时率、功率因素、设备负载率等因素确定。
南京供电公司配电运检工区新建居住区供配电工程管理办法（试行)第一章总则第一条为加强配电运检工区新建居住区（含商住两用，下同)供配电工程管理,规范工作流程,明确工作要求，特制定本办法.第二条本办法对新建居住区供配电工程（以下简称“居配工程”）全过程管理提出了规范性工作要求。
第三条本办法适用于配电运检工区居配工程的管理。
第二章管理目标与要求第四条居配工程的管理目标:通过规范居配工程的过程管理，加快居配工程建设步伐,推进居配工程结算进度。
第五条按照“标准规范统一、人员分工明确、上下联动协调"的要求加强居配工程管理，按照明确的工作范围及管理界面，相互协作、密切配合，确保居配工程管理工作规范、有序开展。
第三章职责分工第六条工区分管领导职责负责居配工程的全过程管理工作。
第七条项目管理专职职责负责居配工程的设计图纸审查、施工招标需求上报、物资上报及领用、施工监督、工程结算等工作。
第八条工程建设班班长职责负责居配工程的分派、掌握工程进度、组织落实本班工程管理的安全生产责任制.第九条项目经理职责负责居配工程的现场施工管理及各类报表的统计上报工作,配合做好工程到货物资验收、工程建设中安全风险控制、制定并落实安全技术措施、竣工验收、竣工资料收集等工作.第四章管理流程第一节设计审查第十条项目设计审查前，需具备以下条件：1. 项目在ERP系统中已立项并产生项目WBS编码，项目工程名称及工程编号已确定。
2。
工程初步设计图纸及概算已完成3. 客户提供的具体交房计划。
第十一条设计单位在初步设计完成后，将初设图纸及初设概算移交生技部，由生技部召集各相关单位进行图纸及概算审查，审查会后形成会议纪要并发送给与会人员。
第十二条主要审核要点：1。
初设图纸方案是否与供电方案一致；2。
小区内部配电、外部线路设计是否已全部完成;3.小区内部配置是否执行导则及典设要求;4.低压电缆供电半径是否满足要求；5.外部红线规划手续是否已经齐备（牵涉到管孔租赁的，需开发商提供与管孔业主签订的租赁协议复印件）；6。

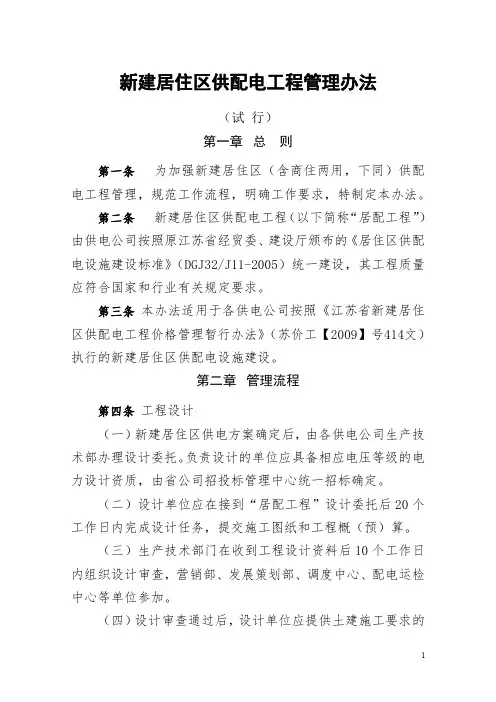

新建居住区供配电工程管理办法（试行）第一章总则第一条为加强新建居住区（含商住两用，下同）供配电工程管理，规范工作流程，明确工作要求，特制定本办法。
第二条新建居住区供配电工程（以下简称“居配工程”）由供电公司按照原江苏省经贸委、建设厅颁布的《居住区供配电设施建设标准》（DGJ32/J11-2005）统一建设，其工程质量应符合国家和行业有关规定要求。
第三条本办法适用于各供电公司按照《江苏省新建居住区供配电工程价格管理暂行办法》（苏价工【2009】号414文）执行的新建居住区供配电设施建设。
第二章管理流程第四条工程设计（一）新建居住区供电方案确定后，由各供电公司生产技术部办理设计委托。
负责设计的单位应具备相应电压等级的电力设计资质，由省公司招投标管理中心统一招标确定。
（二）设计单位应在接到“居配工程”设计委托后20个工作日内完成设计任务，提交施工图纸和工程概（预）算。
（三）生产技术部门在收到工程设计资料后10个工作日内组织设计审查，营销部、发展策划部、调度中心、配电运检中心等单位参加。
（四）设计审查通过后，设计单位应提供土建施工要求的图纸，由营销部门向开发商提出。
施工、监理单位“居配工程”的施工、监理单位，由省公司招投标管理中心统一招标确定。
第五条设备招标“居配工程”的高、低压电气设备、线材、杆材、电缆附件、电能表、居民集中表箱、集中抄表装置等物资，由各供电公司生产技术部组织编制需求计划，按月度打包上报省公司招标，由省公司物资部集中配送。
第六条工程实施各供电公司生产技术部负责“居配工程”的工程管理，在项目实施过程中严格按照国家、地方和行业有关规定，科学组织，文明施工，保证项目的安全、质量、进度。
第七条工程验收“居配工程”施工结束后，由各供电公司生产技术部组织验收，配电运行单位、营销部、设计、监理、施工、设备厂商等单位参加。
第八条工程结算（一）施工单位在5个工作日内完成工程结余物资的退料手续；各供电公司物流分中心在10个工作日内完成工程物资结算工作并向财务资产部提供工程物资清单，由财务资产部支付配送物资费用。

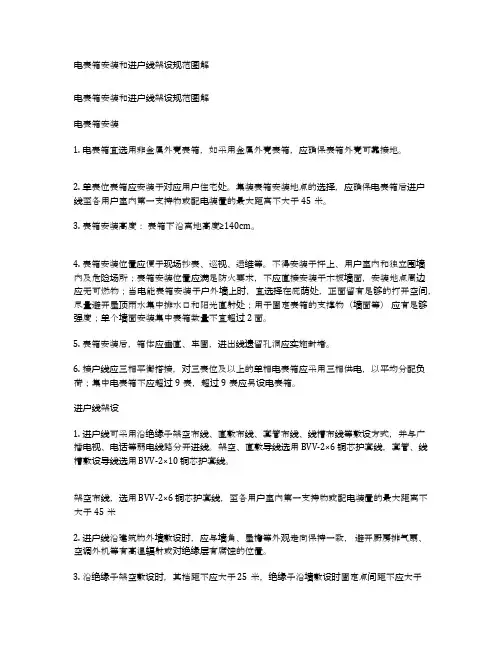

电表箱安装和进户线架设规范图解电表箱安装和进户线架设规范图解电表箱安装1. 电表箱宜选用非金属外壳表箱，如采用金属外壳表箱，应确保表箱外壳可靠接地。
2. 单表位表箱应安装于对应用户住宅处。
集装表箱安装地点的选择，应确保电表箱后进户线至各用户室内第一支持物或配电装置的最大距离不大于45米。
3. 表箱安装高度：表箱下沿离地高度≥140cm。
4. 表箱安装位置应便于现场抄表、巡视、运维等。
不得安装于杆上、用户室内和独立围墙内及危险场所；表箱安装位置应满足防火要求，不应直接安装于木板墙面，安装地点周边应无可燃物；当电能表箱安装于户外墙上时，宜选择在庇荫处，正面留有足够的打开空间，尽量避开屋顶雨水集中排水口和阳光直射处；用于固定表箱的支撑物（墙面等）应有足够强度；单个墙面安装集中表箱数量不宜超过 2 面。
5. 表箱安装后，箱体应垂直、牢固，进出线遗留孔洞应实施封堵。
6. 接户线应三相平衡搭接，对三表位及以上的单相电表箱应采用三相供电，以平均分配负荷；集中电表箱不应超过9表，超过9表应另设电表箱。
进户线架设1. 进户线可采用沿绝缘子架空布线、直敷布线、套管布线、线槽布线等敷设方式，并与广播电视、电话等弱电线路分开进线。
架空、直敷导线选用 BVV-2×6 铜芯护套线，套管、线槽敷设导线选用 BVV-2×10 铜芯护套线。
架空布线，选用 BVV-2×6 铜芯护套线，至各用户室内第一支持物或配电装置的最大距离不大于45米2. 进户线沿建筑物外墙敷设时，应与墙角、屋檐等外观走向保持一致，避开厨房排气扇、空调外机等有高温辐射或对绝缘层有腐蚀的位置。
3. 沿绝缘子架空敷设时，其档距不应大于 25米，绝缘子沿墙敷设时固定点间距不应大于3米，绝缘导线至地面的最小距离：屋内水平敷设时为 2.5 米，垂直敷设时为1.8 米，屋外均为 2.7 米，小于上述数值时，导线应套管保护。
4. 直敷布线时固定点间距不应大于300mm，在建筑物顶棚内严禁采用绝缘导线直敷布线；并行敷设的进户线，在一个固定点间距不应有1个以上的连接头；不同金属、不同规格、不同绞向的导线严禁直接连接。
XXX供电公司新建一户一表配电设施建设标准（讨论稿）1、总则1．1为加快推进XXX居住区一户一表工作，规范新建住宅区配电设施的建设行为，为广大居民客户服好务，根据有关规定特制定新建住宅区一户一表配电设施建设标准，供有关单位执行。
1.2居住区供配电设施方案的制定，应根据负荷性质和容量，按照安全、可靠、经济和便于管理的原则，以缩短低压供电半径，提高供电质量为目标，满足人民群众生活水平对用电增长的需要。
1.3 客户新申请住宅小区必须实行公司直管到户的一户一表管理，在客户申请临时基建用电时，应落实“一户一表”工程方案。
1.4 住宅小区永久供电设施必须符合供电公司的管理要求，业扩报装部门应跟踪小区建设情况，及时主动督促开发商进行正式电源建设。
2、供配电设计2.1 负荷容量的统计2.1.1居住区用电容量按以下原则确定1、单户建筑面积120平方米及以下的住宅，基本配置容量每户8kW；单户建筑面积120平方米以上、150平方米以下的住宅，基本配置容量每户12kW;建筑面积150平方米以上的住宅，基本配置容量每户16kW;豪华别墅按设计确定容量。
2.1.2用电负荷配置系数（1）变压器配置系数选择取0.5。
（2）低压干线配置系数36户以上不小于0.6，36户以下按0.8计算。
（3）居住区内公建负荷容量在250kW及以下时可采用低压供电，新建变压器时一起考虑容量，仅限于为小区服务的商业、公建设施，大型商场、办公场所不包括在内。
（4）公共服务设施应按实际设备容量计算。
当设备容量不明确时，按负荷密度计算：办公、商业60-100W/平方米。
（5）居住区配变容量宜不大于800ｋVA。
2.2电能计量（1）居民住宅应实行供电公司直管到户的一户一表计量方式。
（2）电表箱宜集中安装在楼道内，不得安装在楼外。
表箱应符合《山东电力集团公司低压计量箱订货技术规范》要求。
（3）七层及以下住宅应采用以单元为单位集中方式安装。
表箱安装位置可在一楼道或负一层。
关于颁发《城镇一户一表改造的若干规定》的通知各电力集团公司，各省（自治区，直辖市）电力公司：为贯彻落实党中央，国务院关于加快城乡电网改造的重大决策，开拓市场，改善服务，满足国民经济发展和人民生活质量提高对电力的需求，根据国务院领导的指示，国家电力公司决定在城市电网改造的同时，对城镇居民住宅供配电系统实施一户一表改造，鼓励城镇居民提高用电水平。
城镇居民住宅一户一表改造是城市电网改造的重要内容。
各网﹑省电力公司领导应高度重视，精心组织，加快实施。
为统一认识，明确目标，规范改造，确保城镇一户一表改造工作顺利进行，达到方便用户和提高用电水平的目的。
依据国情，在调查论证的基础上，国家电力公司制订了《城镇一户一表改造的若干规定》，现颁发给你们，请认真贯彻执行。
请各电力公司提出本省（自治区﹑直辖市）内各城市实施一户一表的计划安排，分2-3年完成，并于己于人1999年2月底前将计划报国家电力公司。
附件1：城镇一户一表改造的若干规定为开放城镇居民生活用电，改善居民住宅的供电条件，适应居民对电力需求，不断提高供电服务质量，国家电力公司决定对居民住宅实施一户一表工程。
为推动工程快速启动，指导工程改造，控制工程造价，保证工程质量，特对工程实施中有关问题规定如下：一、工程改造的目标与标准`工程改造应以满足居民用电在30~50年内增长达到中等电气化水平的目标。
根据经济发展水平和居民用电消费结构的不同，一户一表进户线及户内配线的改造应能保障今后30~50年内不再改造，其供电能力达到4~10千瓦的水平。
（注：住宅用电中等电气化水平是在普及电视机、洗衣机、电冰箱、电饭褒等家用电器的基础上，考虑冷暖空调和蓄热式电热器进入居民家庭，炊事用能初步电气化，每户住宅日均用电水平达到7`20千瓦时）。
二、工程改造的原则1、要有利于适应住宅用电增长，有利于居民方便用电和安全用电，有利于今后用电营业的改革。
2、统一标准，合理规划，规范施工，分步实施，逐步推进。
新建居住区供配电工程管理办法（试行）第一章总则第一条为进一步规范新建居住区（含商住两用，下同）供配电工程统筹管理，保障居住区业主安全、可靠用电，特制定本办法。
第二条根据《省政府办公厅关于促进智能电网发展的实施意见》（苏政办发〔2016〕14号)和《江苏省物业管理条例》规定，居住区供配电工程建成后形成的资产应移交供电企业，由供电企业统筹管理新建居住区内供配电设施、智能家居和水、电、气集采集抄设施的标准化建设、运维、抢修及更新改造等工作.第三条新建居住区供配电工程（以下简称“居配工程")是指电网电源点起至居民电能计量装置以及低压供电公建设施的产权分界处止的电气工程，分为规划红线外接入工程和规划红线内受电工程两部分，不适用于居住区内高压供电客户。
第四条接入工程部分指电网电源点起至规划红线处(可延伸至红线内公用开闭所)的供配电设施，由房地产开发单位按概(预)算向供电企业预交工程费用，在供电企业招标确定的范围内委托设计、施工、监理和物资供应单位实施；供电企业负责管理并向实施单位结算费用，具体参照《江苏省电力公司业扩全过程管理实施细则》（苏电营〔2013〕356号)执行。
第五条受电工程部分指规划红线内计量装置以上部分的供配电设施，由房地产开发单位委托具备资质的单位实施建设或委托供电企业负责建设全过程服务工作;省公司负责供电方案审核、设计审查、竣工验收等环节的具体实施。
第六条居配工程建设应符合省经贸委、建设厅颁布的《居住区供配电设施建设标准》（DGJ32/J11-2005）及其他国家、地方、行业相关标准。
第二章管理职责第七条省公司营销部作为居配工程的归口管理部门，负责牵头组织，运维检修部、发展策划部、调控中心、信通公司参与，设立居配工程项目管理办公室,组织红线内受电工程的供电方案审核、设计审查、竣工验收等关键节点的实施。
第八条省公司运维检修部负责检查、指导、监督各供电公司居配工程管控质量；负责制订完善新建居住区供配电设施规划设计导则和标准作业卡.第九条市公司营销部门负责受理新建居住区用电咨询、申请及装表接电；负责组织相关部门进行现场勘查、供电方案初审并报省公司，审批通过后答复正式供电方案；负责牵头组织居配工程的中间检查，并配合省公司开展竣工验收等工作。
户内配电箱安装规范户内配电箱是指安装在住宅或其他建筑物内部的配电设备，用于接入电网的电能分配以及保护终端设备的安全。
为确保户内配电箱的正常运行和使用安全，需要按照一定的安装规范进行安装。
以下是户内配电箱安装规范的要点：1. 安装位置选择户内配电箱应安装在通风良好、防潮、无易燃易爆物品的位置，避免阳光直射和震动。
同时，应选择低于1.7米的位置，以方便使用和维护。
2. 安装基座安装户内配电箱时，应首先安装基座。
基座应具备良好的抗压和防震性能，并与墙面或地面连接牢固。
基座的高度应适合人体工程学，便于对箱体进行操作。
3. 安装高度户内配电箱的安装高度应根据当地的电气安全规范确定。
一般来说，住宅的配电箱安装高度为1.2米至1.5米之间。
4. 电缆和导线的引入电缆和导线的引入应设置合理的进线及分支线通道。
进线通道应预留足够的长度，避免拉线过紧或弯曲过度。
分支线通道应整齐有序，避免交叉。
进线通道和分支线通道应设有疏水装置，防止水分进入配电箱。
5. 接地和短路保护户内配电箱必须进行接地，接地电阻应符合当地电气安全规范的要求。
配电箱应设有短路保护装置，如熔断器或微型断路器等。
6. 标识和标示户内配电箱应进行合理的标识和标示。
标识应清晰可见，标示内容应包括配电箱的功率、电压、电流等相关信息，以及相应的警示标志。
7. 维护和检查户内配电箱应定期检查和维护，确保设备正常运行和安全可靠。
在检查和维护时，应断开电源，采取相应的安全措施。
8. 使用注意事项户内配电箱的使用过程中，应注意以下事项：- 禁止乱接乱拆电线，严禁私拉乱接电源；- 禁止超负荷使用电器设备，以免引发火灾或其他安全事故；- 禁止在配电箱周围堆放易燃易爆物品，防止火灾事故；- 定期巡视配电箱，发现异常及时处理，确保安全运行。
以上是户内配电箱安装规范的要点，通过按照这些规范进行安装和使用，可以保证户内配电箱的正常运行和使用安全。
提醒大家在安装和维护户内配电箱时，务必遵守相关的电气安全规范，并在需要时请专业人员进行操作。

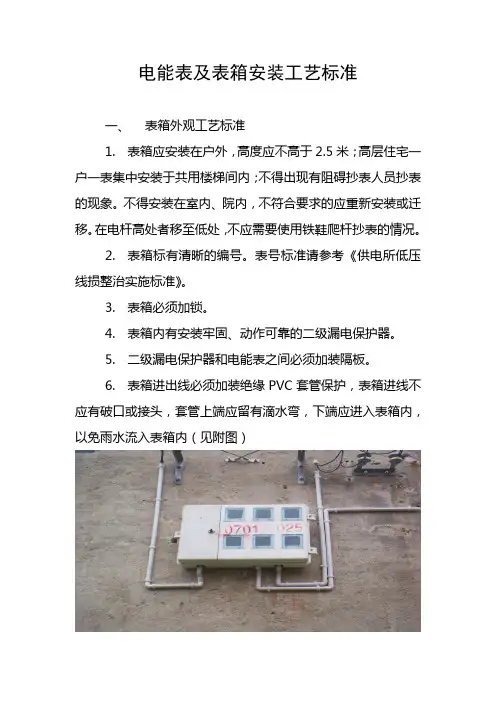

电能表及表箱安装工艺标准一、表箱外观工艺标准1.表箱应安装在户外，高度应不高于2.5米；高层住宅一户一表集中安装于共用楼梯间内；不得出现有阻碍抄表人员抄表的现象。
不得安装在室内、院内，不符合要求的应重新安装或迁移。
在电杆高处者移至低处，不应需要使用铁鞋爬杆抄表的情况。
2.表箱标有清晰的编号。
表号标准请参考《供电所低压线损整治实施标准》。
3.表箱必须加锁。
4.表箱内有安装牢固、动作可靠的二级漏电保护器。
5.二级漏电保护器和电能表之间必须加装隔板。
6.表箱进出线必须加装绝缘PVC套管保护，表箱进线不应有破口或接头，套管上端应留有滴水弯，下端应进入表箱内，以免雨水流入表箱内（见附图）图例一表箱外观工艺标准图二．电能表接线1．电能表按照从左到右，从上到下的顺序安装；对于有集抄的表箱，可留有外侧一表位作为集抄终端安装位置。
2．电能表安装必须牢固垂直，每只表除挂表螺丝外至少还有一只固定螺丝，电能表倾斜度不大于10°。
3．安装电能表时, 应先压表尾上排螺丝, 用手扯动表尾线无松动现象, 再压下排螺丝。
压线时用力不宜过大, 以免伤线。
按线扒皮要适宜, 以防螺丝压在线皮上, 并且金属线也不应露出表尾, 压坏的导线应重新更换。
三相电能表接地端钮必须可靠接地或接零。
必须安装尾盖，加装铅封。
4．根据客户用电负荷情况，合理配置电能表导线截面，负荷电流在25～35A之间，建议采用4平方毫米的铜线或6平方毫米铝线。
5．电能表走线要求合理、整齐、美观、清楚，应留有距表底边不小于15毫米的折弯，表箱内接线弯角必须是90°的直角。
表箱内接线走线应讲究整齐规则，不得随意乱接乱扯，不得留有接头。
6．在装表接线时必须遵循以下原则：a、单相电能表必须将相线接入电流线圈；b、三相四线电能表必须正相序接线，有可靠接零线；c、电能表的零线必须与电源零线直接联通，进出有序，不允许相互串联，不允许采用接地、接金属外壳等方法代替。
供电公司电表安装规章制度文件第一章总则第一条为了规范电表安装作业，确保电表安装的质量和安全，维护供电公司的利益和客户的权益，制定本规章。
第二条本规章适用于供电公司内外部电表的安装作业，具体包括电表的选购、安装位置、安装人员的资质要求、安装过程中的注意事项等。
第三条电表安装应遵循“安全第一、质量第一、服务至上”的原则，严格按照本规章执行。
第四条供电公司应建立健全电表安装管理制度，明确岗位职责，加强培训，提高员工的安全意识和技术水平。
第五条供电公司应定期对电表安装作业进行检查和评估，及时发现问题并整改，确保安全生产。
第二章电表选购第六条供电公司应根据需求和实际情况，选购符合国家技术标准的合格电表。
第七条选购的电表应具有防水、防尘、抗干扰等特性，能够在各种恶劣条件下稳定运行。
第八条供电公司应在选购电表时，严格按照采购程序，确保采购合同、发票等相关资料的完整性和真实性。
第九条供电公司应建立电表选购档案，包括电表的规格、型号、数量、采购时间等信息，并定期更新。
第三章安装位置第十条电表安装位置应符合国家相关规定，在室内必须设在门外、窗外或者走廊等通风、阴凉的地方；户外必须设在配电箱内或者设防雨遮阳的地方。
第十一条电表安装位置应便于安装、维修和抄表，并且不影响日常生活和工作。
第十二条供电公司应根据客户的实际情况和意愿，合理确定电表的安装位置，并与客户沟通确认。
第十三条供电公司应在客户同意的情况下，对电表的安装位置进行调整或更换，确保其安全和合理性。
第四章安装人员的资质要求第十四条从事电表安装的人员应具有相关证书或者资质，并经过公司的培训和考核。
第十五条电表安装人员应具备一定的电工知识和技能，能够熟练操作工具和设备，独立完成电表的安装工作。
第十六条电表安装人员应遵守公司的安全规定，穿着防护服和安全鞋，配备安全带和安全帽，做好安全防护工作。
第十七条电表安装人员应严格按照公司的作业流程和操作规程，确保安装质量和安全。
新发南京市供电公司对南京地区住宅
表箱安装等方面的规定
根据南京供电公司对“南京地区新建住宅电能计量装置设计安装规定"中涉及到住宅电表箱的安装及处以尺寸的大小等相关内容新规定如下，供土建专业了解并结合电气专业设计人员中具体相关要求参照执行。
1、住宅计费电能表箱应安装在专用电表箱内，应采用南京供电公司统一监制的电能表箱。
2、安装位置为单元楼梯道负一层至一层半的墙面上或安装在专用配电小间内，在公共部位应采用嵌入式安装，在地下层或配电小间内可采用明装。
3、电能表箱安装高度其下沿距地不得小于1.4m。
4、嵌入式安装的电能表箱应事先预留安装位置，其上边沿尽量不设过梁板保护，若需设过梁板的话，应距离电能箱上沿10cm以上。
5、单相电能表箱型号及外形尺寸。
5。
1 型号：
FQX—20□
表箱型号,为单相表位组合表箱，其中“□”为实际表位数每只表箱已包含2只公用表位，即安装单元照明计量和智能抄表装置.
5.2 规格尺寸见下表：
6、三相电能表箱型号及外形尺寸。
6.1 型号：
FQX-30□
表箱型号，为三相表位组合表箱,其中“□”为实际表位数每只表箱已包含2只公用表位，即安装单元照明计量和智能抄表装置。
6。
2 规格尺寸见下表
注：A型已含2只工用表位，B型仅含1只工用表位。
7、规定自2005年8月1日起执行.。
竭诚为您提供优质文档/双击可除户内配电箱安装规范篇一：配电箱柜安装要求配电箱、柜安装要求配电箱柜产品要求1、配电柜、控制柜、配电箱应有产品合格证，产品生产许可证，3c认证，出场检验报告。
2、配电柜门应用不小于2mm的钢板制成，开启灵活自如，无噪音。
进、出线开孔与线槽、导管管径匹配，护口齐全。
3、柜体、箱体表面涂层完整、均匀，无污染，铭牌齐全。
4、配电柜内电器安装牢固整齐美观，电器支架与柜体电气连通可靠。
5、导线分色一致，成排导线平行、顺直、整齐。
分回路绑扎固定牢固，绑扎带间距均匀一致。
6、不同回路、不同电压等级的端子在相同处敷设时，应采用隔挡措施。
7、每个设备和器具的端子接线不应多于两根线，不同截面的两根导线不得插于一个端子内。
标识1、系统图清晰、大小适中与柜体相匹配，为最终版本的系统图。
2、开关等标识清晰、规整，字体大小与柜体相匹配。
3、标识粘贴牢固，使用的材质应具备较长的使用年限。
4、各支路电缆应有电子版标识牌，标识字迹清晰。
5、强弱电端子应分别敷设，并应标识明显，导线接续端子处，线号编码齐全，字迹清楚，不易退色。
配电柜、控制柜安装1、配电柜、控制柜和基础型钢用螺栓固定牢固。
配电柜安装垂直度不大于1.2‰，成排盘面全长平整度不大于4mm。
2、柜间接缝均匀一致，不大于2mm。
3、并排安装的配电柜应平行，柜间间距符合要求。
4、配电柜入柜的导管排列整齐，出地面高度不低于50mm，高度一致，管口光滑，护口齐全，管口在穿完线后封堵严密。
5、配电柜导线按相序或用途分色一致，接线牢固，端子规格和电线、电缆芯线规格相匹配，且不得用开口端子。
可动部位的电线，线束有外套塑料管等加强绝缘保护层；可转动部位的两端用卡子固定。
6、母线的相序排列正确，间距合理均匀一致，并应涂色或表面热塑。
7、母线与母线，当采用螺栓连接时，其孔径、螺旋直径、拧紧力距应符合要求。
并应涂以电力复合脂。
8、柜内应设n排、pe排，导线入排顺直、美观，螺栓与端子匹配，有防松措施。
江苏省电力公司居民用电计量箱使用指导意见一、总体原则1、本指导意见适用于江苏省内居住区额定电压为交流230V、400V, 50Hz居民用电计量箱的使用。
2、居民用电计量箱的生产、制造应符合江苏省电力公司颁发的《江苏省电力公司居民用电计量箱技术标准》（Q/GDW-10-J187-2010）。
3、安装使用的居民用电计量箱须经当地供电部门验收合格，方可投入运行。
4、居民用电计量箱的使用应遵循“安全可靠、维护方便、经济合理”的原则。
二、型式选用1、单体计量箱（1）适用于零散住宅用电计量。
（2）单相用电采用单体计量箱，三相用电应采用单体三相计量箱。
（3）箱内电气设备应按相应的用电负荷电流选择配置。
（4）宜采用户外安装方式。
户外安装一般选用塑料单体计量箱，对别墅等高档住宅宜选择不锈钢单体计量箱。
对户内安装并需采用嵌入式安装方式时，宜选择冷轧钢板单体计量箱。
2、集中组合计量箱（1）适用于多层、小高层和高层住宅用电计量，以及别墅类等高档住宅采用集中安装计量电能表方式。
（2）箱内电气应按相应用电负荷电流选择配置。
（3）宜采用户内安装方式。
户内安装时宜选用塑料集中组合计量箱。
根据安装环境，可采用悬挂式或嵌入式安装方式。
对特殊需要安装在户外时，应选择户外型不锈钢集中组合计量箱。
三、表位选择1、单体计量箱单体计量箱表位数为1。
当用于安装外置式跳闸预付费电能表时，应选择带开关附件盒的箱体。
2、集中组合计量箱（1）集中组合计量箱表位数应按“表位数≥安装电能表数量+1”公式计算选择。
即“安装电能表数量”为每台集中居民用电计量电能表数，包含楼道公用计量电能表数；“+1”为每台集中组合计量箱需预留一只低压电能量信息采集终端的安装表位。
如：一住宅楼道为6层，每层为2户，若楼道还需安装一只公用照明计量电能表，该楼道“安装电能表数量”为13只，应选择集中组合计量箱表位数=13+1=14，即选择14表位计量箱。
（2）单台集中组合计量箱表位数一般不超过15表位，超过时宜进行分户处理，选择安装多个集中组合计量箱。
关于颁发《城镇一户一表改造的若干规定》的通知各电力集团公司，各省（自治区，直辖市）电力公司：为贯彻落实党中央，国务院关于加快城乡电网改造的重大决策，开拓市场，改善服务，满足国民经济发展和人民生活质量提高对电力的需求，根据国务院领导的指示，国家电力公司决定在城市电网改造的同时，对城镇居民住宅供配电系统实施一户一表改造，鼓励城镇居民提高用电水平。
城镇居民住宅一户一表改造是城市电网改造的重要内容。
各网﹑省电力公司领导应高度重视，精心组织，加快实施。
为统一认识，明确目标，规X改造，确保城镇一户一表改造工作顺利进行，达到方便用户和提高用电水平的目的。
依据国情，在调查论证的基础上，国家电力公司制订了《城镇一户一表改造的若干规定》，现颁发给你们，请认真贯彻执行。
请各电力公司提出本省（自治区﹑直辖市）内各城市实施一户一表的计划安排，分2-3年完成，并于己于人1999年2月底前将计划报国家电力公司。
附件1：城镇一户一表改造的若干规定为开放城镇居民生活用电，改善居民住宅的供电条件，适应居民对电力需求，不断提高供电服务质量，国家电力公司决定对居民住宅实施一户一表工程。
为推动工程快速启动，指导工程改造，控制工程造价，保证工程质量，特对工程实施中有关问题规定如下：一、工程改造的目标与标准`工程改造应以满足居民用电在30~50年内增长达到中等电气化水平的目标。
根据经济发展水平和居民用电消费结构的不同，一户一表进户线及户内配线的改造应能保障今后30~50年内不再改造，其供电能力达到4~10千瓦的水平。
（注：住宅用电中等电气化水平是在普及电视机、洗衣机、电冰箱、电饭褒等家用电器的基础上，考虑冷暖空调和蓄热式电热器进入居民家庭，炊事用能初步电气化，每户住宅日均用电水平达到7`20千瓦时）。
二、工程改造的原则1、要有利于适应住宅用电增长，有利于居民方便用电和安全用电，有利于今后用电营业的改革。
2、统一标准，合理规划，规X施工，分步实施，逐步推进。
居民用电安装要求模板一、总则居民用电安装是指为满足居民生活和工作需求，按照相关法律法规和技术标准，对住宅、公寓、别墅等居民用电设施进行规范化、安全化的安装工作。
本模板旨在提供居民用电安装的基本要求，以确保居民用电安全可靠。
二、安装位置1. 电表箱应安装在室外或者室内通风良好的位置，不得安装在易燃、易爆、潮湿或者有腐蚀性气体的场所。
2. 电线、电缆等电气设备应安装在防火墙、防火门或者防火隔离带内，不得穿越或者暴露在易燃材料上方。
3. 电线、电缆等电气设备应与水管、燃气管等管道保持一定的距离，以防止相互干扰或者发生意外事故。
三、电线规格1. 电线的规格应根据用电负荷和线路长度来确定，一般情况下，使用2.5平方毫米的铜芯电线作为居民用电的主线。
2. 电线应符合国家标准，表面应光滑、无明显损伤，不得有裸露的金属线或者绝缘层破损的情况。
3. 电线的接头应采用专用的绝缘接线盒或者绝缘胶带进行绝缘处理，确保接头处不会出现漏电或者短路的情况。
四、插座和开关1. 插座和开关应安装在离地面1.5米以上的位置，以防止儿童误触。
2. 插座和开关应采用防火材料制作，表面应光滑、无明显损伤，不得有裸露的金属部分。
3. 插座和开关的安装应牢固可靠，不得松动或者摇晃。
五、保护措施1. 安装漏电保护器是居民用电安装的必要措施，漏电保护器的额定电流应根据用电负荷来确定。
2. 漏电保护器应安装在电源进线处，以确保对整个用电回路的漏电保护。
3. 漏电保护器应定期检测和测试，确保其正常工作。
六、其他要求1. 安装电气设备时，应遵循相关法律法规和技术标准，确保设备的质量和安全性。
2. 安装过程中应注意施工现场的整洁和安全，避免杂物堆放、乱拉乱接电线等不规范行为。
3. 安装完成后，应进行必要的验收和测试，确保居民用电设施的正常运行。
七、责任与处罚1. 居民用电安装由专业电工进行，施工单位应具备相应的资质和技术能力。
2. 如发现居民用电安装存在违规行为或者安全隐患，相关责任人将被追究法律责任，并承担相应的处罚。
新发南京市供电公司对南京地区住宅
表箱安装等方面的规定
根据南京供电公司对“南京地区新建住宅电能计量装置设计安装规定”中涉及到住宅电表箱的安装及处以尺寸的大小等相关内容新规定如下，供土建专业了解并结合电气专业设计人员中具体相关要求参照执行。
1、住宅计费电能表箱应安装在专用电表箱内,应采用南京供电公司统一监制的电能表箱。
2、安装位置为单元楼梯道负一层至一层半的墙面上或安装在专用配电小间内，在公共部位应采用嵌入式安装，在地下层或配电小间内可采用明装。
3、电能表箱安装高度其下沿距地不得小于1。
4m。
4、嵌入式安装的电能表箱应事先预留安装位置，其上边沿尽量不设过梁板保护,若需设过梁板的话，应距离电能箱上沿10cm以上。
5、单相电能表箱型号及外形尺寸。
5。
1 型号：
FQX—20□
表箱型号，为单相表位组合表箱，其中“□”为实际表位数每只表箱已包含2只公用表位，即安装单元照明计量和智能抄表装置。
5.2 规格尺寸见下表：
6、三相电能表箱型号及外形尺寸。
6.1 型号：
FQX—30□
表箱型号，为三相表位组合表箱，其中“□"为实际表位数每只表箱已包含2只公用表位,即安装单元照明计量和智能抄表装置。
6.2 规格尺寸见下表
注：A型已含2只工用表位，B型仅含1只工用表位。
7、规定自2005年8月1日起执行。
