变电站一次二次设备基础知识1. 变电站简介变电站是电力系统中的重要组成部分，用于将高压电能转换为低压电能，以便供应给用户使用。
变电站主要包括一次设备和二次设备。
一次设备主要用于变电站电能的转换和传输，而二次设备主要用于监测、保护和控制变电站的运行。
2. 一次设备一次设备是指用于接受和传输高压电能的设备。
一次设备通常包括变压器、断路器、电缆和电抗器等。
2.1 变压器变压器是一种用于将高压电能转换为低压电能（或反之）的设备。
变压器主要由高压线圈、低压线圈和铁芯组成。
变压器通过电磁感应原理，将输入的电能以一定的转换比例转换为输出的电能。
变压器在变电站中起到电能转换和电压调整的作用。
2.2 断路器断路器是一种用于在电路中打开、关闭和保护电流的设备。
断路器可以通过手动或自动方式进行操作。
在变电站中，断路器主要用于切断电路，以便进行维护和检修工作，或在电路发生故障时快速切除电流，以保护设备和人员的安全。
2.3 电缆电缆是一种用于传输电能或信号的导线。
在变电站中，电缆通常用于连接变压器、断路器和其他设备。
电缆通过接头连接在一起，以确保电能的顺畅传输。
不同类型的电缆适用于不同的电压等级和电流负载。
2.4 电抗器电抗器是一种用于调节电流和电压的装置。
电抗器可以在电路中提供电感或电容，并通过改变电路的阻抗来控制电流或电压的大小。
在变电站中，电抗器通常用于稳定电压变化，保证供电的稳定性。
3. 二次设备二次设备用于监测、保护和控制变电站的运行。
二次设备通常包括保护装置、测量仪表和控制装置等。
3.1 保护装置保护装置用于监测电网中的异常情况，并采取措施保护设备和人员的安全。
保护装置可以监测电流、电压、频率等参数，并在检测到异常情况时触发断路器或其他措施，以切断电路或采取其他保护措施。
3.2 测量仪表测量仪表用于监测电网中的电压、电流、功率等参数，以便了解电网的运行状态。
测量仪表可以提供实时数据和历史记录，帮助电力工程师进行设备维护和故障诊断。
第二章变电站一次主设备变电站中凡直接用来接受与分配电能以及与改变电能电压相关的所有设备，均称为一次设备或主设备。
由于大都承受高电压，故也多属高压电器或设备。
它们包括主变压器、断路器、隔离刀闸、母线、互感器、电抗器、补偿电容器、避雷器以及进出变电所的输配电线路等。
由一次设备连接成的系统称电气一次系统或电气主接线系统。
第一节电力变压器变压器是一种静止的电气设备，属于一种旋转速度为零的电机。
电力变压器在系统中工作时，可将电能由它的一次侧经电磁能量的转换传输到二次侧，同时根据输配电的需要将电压升高或降低。
故它在电能的生产输送和分配使用的全过程中，作用十分重要。
整个电力系统中，变压器的容量通常约为发电机容量的3倍以上。
变压器在变换电压时，是在同一频率下使其二次侧与一次侧具有不同的电压和电流。
由于能量守恒，其二次侧与一次侧的电流与电压的变化是相反的，即要使某一侧电路的电压升高时，则该侧的电流就必然减小。
变压器并不是也决不能将电能的“量”变大或变小。
在电力的转换过程中，因变压器本身要消耗一定能量，所以输入变压器的总能量应等于输出的能量加上变压器工作时本身消耗的能量。
由于变压器无旋转部分，工作时无机械损耗，且新产品在设计、结构和工艺等方面采取了众多节能措施，故其工作效率很高。
通常，中小型变压器的效率不低于95%，大容量变压器的效率则可达80%以上。
一、电力变压器分类及工作原理（一）电力变压器的分类根据电力变压器的用途和结构等特点可分如下几类：（1）按用途分有：升压变压器（使电力从低压升为高压，然后经输电线路向远方输送）；降压变压器（使电力从高压降为低压，再由配电线路对近处或较近处负荷供电）。
（2）按相数分有：单相变压器；三相变压器。
（3）按绕组分有：单绕组变压器（为两级电压的自耦变压器）；双绕组变压器；三绕组变压器。
（4）按绕组材料分有：铜线变压器；铝线变压器。
（5）按调压方式分有：无载调压变压器；有载调压变压器。
110KV变电站主要设备
一次设备：主变（中性点隔离开关、间隙保护、消弧线圈成套设备）、断路器（或开关柜、GIS等）、电压互感器（含保险）、电流互感器、避雷器、隔离开关、母线、母排、电缆、电容器组（电容、电抗、放电线圈等等），站用变压器（或接地变），有的变电站还有高频保护装置
二次设备：综合自动化、五防闭锁、逆变、小电流接地选线、站用电、直流（蓄电池）、逆变、远动通讯等等
其他：支持瓷瓶、悬垂、导线、接地排、穿墙套管等等，消防装置、SF6在线监测装置等等
变压器：ABB、西门子、阿海珐、GE、东芝、三菱、日立
，国内大厂：特变电工的新疆特变、衡阳特变、沈阳特变；保定天威；西安西变国际品牌在国内的工厂如重庆ABB、常州东芝等等，都是可以生产特大型变压器的电压互感器：人民、森源、思源、泰峰、北互、申科、长江高压
电流互感器：合资上海雷兹、西门子电流互感器
国内大连第一互感器厂、江苏精科互感器厂
避雷器：ETA，西电，抚瓷，南阳，浙江恒大
隔离开关：abb、
电容：上海京瓷、江苏中联。

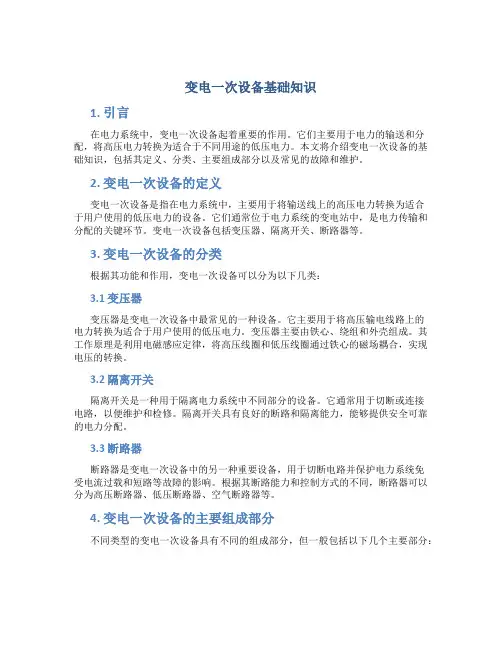

变电一次设备基础知识1. 引言在电力系统中，变电一次设备起着重要的作用。
它们主要用于电力的输送和分配，将高压电力转换为适合于不同用途的低压电力。
本文将介绍变电一次设备的基础知识，包括其定义、分类、主要组成部分以及常见的故障和维护。
2. 变电一次设备的定义变电一次设备是指在电力系统中，主要用于将输送线上的高压电力转换为适合于用户使用的低压电力的设备。
它们通常位于电力系统的变电站中，是电力传输和分配的关键环节。
变电一次设备包括变压器、隔离开关、断路器等。
3. 变电一次设备的分类根据其功能和作用，变电一次设备可以分为以下几类：3.1 变压器变压器是变电一次设备中最常见的一种设备。
它主要用于将高压输电线路上的电力转换为适合于用户使用的低压电力。
变压器主要由铁心、绕组和外壳组成。
其工作原理是利用电磁感应定律，将高压线圈和低压线圈通过铁心的磁场耦合，实现电压的转换。
3.2 隔离开关隔离开关是一种用于隔离电力系统中不同部分的设备。
它通常用于切断或连接电路，以便维护和检修。
隔离开关具有良好的断路和隔离能力，能够提供安全可靠的电力分配。
3.3 断路器断路器是变电一次设备中的另一种重要设备，用于切断电路并保护电力系统免受电流过载和短路等故障的影响。
根据其断路能力和控制方式的不同，断路器可以分为高压断路器、低压断路器、空气断路器等。
4. 变电一次设备的主要组成部分不同类型的变电一次设备具有不同的组成部分，但一般包括以下几个主要部分：4.1 主体结构变电一次设备的主体结构通常由支架、外壳和固定装置组成。
它们为设备提供了强大的支撑和保护，确保其安全稳定地运行。
4.2 绝缘结构绝缘结构是变电一次设备中最重要的部分之一，它用于隔离设备的不同部分，确保电力传输的安全性。
绝缘结构通常由绝缘子、隔离器等组成。
4.3 运行机构变电一次设备的运行机构用于控制设备的运行状态，包括控制开关、电动机、驱动装置等。
5. 变电一次设备的故障和维护变电一次设备在长期运行过程中可能会遇到各种故障，如绝缘击穿、短路、过载等。
电力基础知识培训变电站一次设备1. 电力系统基础知识- 电力系统是由发电厂、变电站和输电线路组成的电力传输和分配系统。
发电厂产生电力，输电线路将电力传输到变电站，变电站通过变压器将电压升高或降低，并将电力分配给各个用电设备。
2. 变电站一次设备- 变电站一次设备包括变压器、断路器、隔离开关、电流互感器、电压互感器等。
这些设备负责将输电线路输入的高压电力转换为适合供电系统使用的低压电力，并确保在故障发生时能够及时隔离故障段并保证供电系统的安全稳定运行。
3. 变压器- 变压器是变电站中最重要的一次设备之一，它负责将输电线路输入的高压电力通过电磁感应转换为低压电力，以满足用户需求。
变压器通常分为升压变压器和降压变压器。
4. 断路器和隔离开关- 断路器和隔离开关是用于控制和隔离输电线路的设备。
在输电线路发生故障时，断路器能够快速切断电路以保护设备和人员，而隔离开关则能够将故障段与正常段隔离，确保故障不会影响整个供电系统。
5. 电流互感器和电压互感器- 电流互感器和电压互感器用于监测输电线路的电流和电压情况，以便运维人员及时了解电力系统的运行情况并进行故障处理。
通过对变电站一次设备的基础知识培训，电力系统运维人员能够更好地理解并掌握变电站供电系统的运行原理和设备特点，提高对一次设备的管理和维护水平，确保供电系统的安全稳定运行。
在电力行业中，变电站一次设备是电力系统的核心组成部分之一。
它们的作用不仅在于将输电线路输入的高压电力转换为适合供电系统使用的低压电力，还负责保障电网的安全稳定运行。
因此，对变电站一次设备的深入了解和掌握是至关重要的。
首先，变压器是变电站一次设备中最基本和核心的设备之一。
它通过电磁感应原理将输电线路输入的高压电力转换为低压电力，以满足用户需求。
变压器通常分为升压变压器和降压变压器，根据供电系统的需要进行选择。
除了对电压进行转换外，变压器还具有提高电力传输效率和降低输电线路损耗的作用，因而是供电系统不可或缺的设备。
变电站设备简介一．电气设备分类1. 一次设备（室外）：直接生产和输送电能的设备（一次系统中的设备）；主要包括：(1) 生产和转换电能的设备（发电机、变压器、电动机）(2) 开关电器设备（断路器、隔离开关、熔断器）(3) 限制故障电流和防御过电压的电器（电抗器、避雷器）(4) 载流导体（母线、电缆）(6) 互感器（CT、PT）2. 二次设备（室内）：对一次设备进行监察、测量、控制、保护和调节的设备；主要包括：继电器保护装置、综合自动化、故障录播器和站内低压用电直流系统等。
二．一次设备1．变压器需要远距离输送时为了降低损耗，需要升高电压；在用电地降压至用电客户所需要的电压。
升压和降压都需要变压器。
依靠电磁感应输出不同的电压。
按冷却介质分：分为干式变压器和油浸式变压器。
干式变压器 油浸式变压器干式变压器 油浸式变压器 外观裸铁芯和线圈 有外壳 引线形式硅橡胶套管 瓷套管 容量电压1600KVA 、10KV 以下 通用 散热用树脂绝缘，风冷 油绝缘，散热器 负荷承载能力 额定容量下 过载能力较好变压器的主要部件有：(1) 器身：包括铁心、绕组、绝缘部件及引线。
(2) 调压装置：即分接开关，分为无励磁调压和有载调压(3) 油箱及冷却装置。
(4) 保护装置：包括储油柜、安全气道、吸湿器、气体继电器、净油器和测温装置等。
(5) 绝缘套管。
油浸式变压器结构示意图变压器检查项目：(1) 油表、油位计、信号式温度计（显示三相油温）、呼吸器（又称吸湿器，受潮变粉红色）、气体检测议。
(2) 引线部分故障。
引线部分故障主要有引线烧断、接线柱松动等。
引线部分与接线柱连接松动，导致接触不良。
引线之间焊接不牢，造成过热或开焊。
油表油位计信号式温度计呼吸器风扇(3) 变压器中性点接地牢固，套管和风扇无破损裂纹、无悬挂物，表面清洁，无放电痕迹。
(4) 声音异常：变压器正常运行时发出均匀的有节律的“嗡嗡”声，若出现其它不正常声音，均为声音异常。
变电站一二次设备的工作原理变电站一次设备是指主变压器、断路器、隔离开关、组合电器及互感器等设备，主要用于对输电线路的电流和电压进行控制和调节。
变电站二次设备是指变电站内的自动化装置、保护装置和监控设备等，用于对变电站进行监测和保护。
一、主变压器主变压器是变电站的核心设备，主要用于将高电压输电线路中的电能转换成低电压电能，以供配电系统使用。
主变压器的工作原理是基于电磁感应原理，它由一个或多个线圈组成，其中主线圈的电压和电流与输电线路相连，副线圈的电压和电流与配电系统相连。
当主线圈中的电流发生变化时，通过电磁感应作用，使得副线圈中的电流也发生变化，从而实现电能的转换。
二、断路器断路器是用于中断和闭合电路的装置，主要用于保护变电站和输电线路。
断路器的工作原理是通过在电路中引入一个可控制的开关，当电路中的电流超过额定值时，断路器会自动断开电路，以防止电流过载和短路引起的火灾和设备损坏。
断路器的中断能力和断开速度是评价其性能的重要指标。
三、隔离开关隔离开关是用于在电路中隔离设备的装置，主要用于维护和检修设备。
隔离开关的工作原理是通过控制电路中的导电件的闭合和断开，将电流从设备上分离出来，以便进行操作和维修。
隔离开关通常配备有可视和可操作的手柄，以方便操作人员进行操作。
四、组合电器组合电器是将多个电器组合在一个外壳内形成一个整体的设备，主要用于在变电站中进行电能传送和控制。
组合电器中常见的设备有电流互感器、电容器和避雷器等。
组合电器的工作原理是将不同的电器组合在一起，并通过配电设备进行控制和管理，以提高变电站的效率和可靠性。
五、互感器互感器是一种电气转换装置，主要用于测量电流和电压以及变换电能。
互感器的工作原理是基于电磁感应原理，它通过变换电流和电压的比例关系，将高电压高电流信号转换成低电压低电流信号，以供给保护装置和计量装置使用。
互感器通常由主绕组和副绕组组成，电流和电压信号在主绕组中感应出电磁场，并通过耦合作用，使副绕组中的电流和电压发生变化。
变电站一次二次设备工作原理变电站一次二次设备是指电力系统中的一次设备和二次设备。
一次设备通常是变电站的主要设备，包括高压设备、变压器、开关设备等，负责输电和变换电压。
二次设备是一次设备的辅助设备，用于控制、测量、保护和监控电力系统，将一次设备的信号转换为可读取和处理的信号。
一次设备的工作原理：1. 高压设备：高压设备用于输电和保护电力系统的安全运行，包括高压开关、隔离开关、断路器等。
当需要进行操作时，开关设备可以打开或关闭电路，隔离开关可以断开电路并确保操作安全。
2. 变压器：变压器用于变换电压，将高压电流从输电线路转换为适用于用户的低压电流。
变压器是基于电磁感应原理工作的，通过绕组和铁芯来实现高低电压之间的转换。
二次设备的工作原理：1. 控制设备：控制设备用于控制电力系统中的电气设备，例如开关控制柜、自动化设备等。
它们接收来自一次设备的信号，根据需要进行操作或控制电路。
2. 测量设备：测量设备用于测量和记录电力系统中的电压、电流、功率等参数。
通常包括电流互感器、电压互感器、电能表等。
它们将电力系统中的信号转换为可读取的数据，以便监测系统的运行状态和电量消耗。
3. 保护设备：保护设备用于检测电力系统中的故障和异常情况，并采取相应的保护措施，以确保系统的安全运行。
例如，差动保护装置可检测到电流的不平衡，断路器能够断开电路以防止短路和过电流等。
4. 监控设备：监控设备用于监测和记录电力系统的运行状态，例如监控变压器的温度、油位等。
它们提供实时的数据和警报，以便运维人员根据需要采取相应的维修或更换措施。
总之，一次二次设备的工作原理是通过不同的电气装置和设备，将电力系统中的电流、电压等信号转化为可读取、测量、控制和保护的信息。
这些设备共同工作，确保电力系统的稳定和安全运行。
变电站一次设备有哪些?变电站二次设备有哪些?依据发电厂和变电站电能的生产、变压、输送、安排和使用的平安、优质、牢靠以及经济运行的要求，主要有下列电气设备。
1.一次设备直接参加生产、输送和安排电能的电气设备称为一次设备，它通常包括以下5类。
(1)能量转换设备发电机、变压器、电动机等属此类.其中的发电机和主变压器是电站的心脏，简称主机和主变。
(2)开关设备这类电器用于电路的接通和开断。
当电路中通过电流、尤其通进很大的短路电流时，要开断电路很不简单，需要具备足够的灭弧力量。
按作用及结构特点，开关电器又分为以下几种。
1)断路器。
不仅能接通和开断正常的负荷电流，也能关合和开断短路电流。
它是作用最重要、构造最简单、功能最完善的开关电器。
2)熔断器。
不能接通和开断负荷电流，它被设置在电路中专用于开断故障短路电流，切除故障回路.3)负荷开关。
允许带负荷接通和开断电路，但其灭弧力量有限，不足以开断短路电流。
将负荷开关和熔断器串联在电路中便大体上相当于断路器的功能。
4)隔离开关。
主要用于设备或电路检修时隔离电源，造成一个可见的、足够的空气间距。
断路器和熔断器都能在其电路故障时开断肯定的短路电流以切除故障电路，故称为爱护电器。
断路器和负荷开关能接通和开断肯定的负荷电流，称为操作电器。
隔离开关因没有灭弧力量，不能开断负荷电流。
若在负荷电流下错误地切开隔离开关，叫做带负荷拉闸，会引起电弧短路，是一种严峻的误操作，要尽量避开.(3)载流导体该类设备有母线、绝缘子和电缆等，用于电气设备或装置间的连接，通过强电流，传递功率。
母线是裸导体，需要用绝缘子支持和绝缘。
电缆是绝缘导体，并具有密封的封包层以爱护绝缘层，外面还有恺装或塑料护套以爱护封包。
(4)互感器互感器分为电压互感器和电流互感器等，分别将一次侧的高电压或大电流按变比转变为二次侧的低电压或小电流，以供应二次回路的测量仪表和继电器.(5)电抗器和避雷器电抗器主要用于限制电路中的短路电流，避雷器则用于限制电气设备的过电压。
变电站一次设备分类
变电站是电力系统中的重要组成部分，用于将高压电能转换为低压电能，使其能够被家庭、企业等使用。
变电站一次设备是变电站中最基础的设备，主要包括变压器、断路器、隔离开关、电容器等。
一、变压器
变压器是变电站中最重要的设备之一，用于将高压电能通过变压器的绕组转换为低压电能，使其能够被家庭、企业等使用。
根据用途的不同，变压器可以分为发电厂变压器、变电站变压器、隔离变压器等。
发电厂变压器主要用于将发电机产生的电能转换为高压电能，传输到变电站，而隔离变压器则用于隔离电源和负载，保护人员和设备的安全。
二、断路器
断路器是变电站中最重要的保护设备之一，用于在电路发生故障时切断电源，保护电力系统和设备的安全。
根据断路器的工作方式，可以将其分为空气断路器、油浸断路器、SF6气体断路器等。
空气断路器是最常用的一种断路器，主要用于低压和中压电路，而油浸断路器和SF6气体断路器主要用于高压电路。
三、隔离开关
隔离开关是变电站中非常重要的设备之一，主要用于将电路隔离，使其可以进行维护和检修。
隔离开关可以分为手动隔离开关、电动
隔离开关等。
手动隔离开关主要用于低压电路，而电动隔离开关则主要用于中压和高压电路。
四、电容器
电容器是一种用于存储电能的设备，主要用于提高电力系统的功率因数和稳定电压。
电容器可以分为固定电容器和可调电容器。
固定电容器主要用于中小型变电站，而可调电容器则主要用于大型变电站，以满足不同负载的需求。
变电站一次设备包括了变压器、断路器、隔离开关、电容器等，这些设备都是变电站中最基础的设备，是保障电力系统正常运行的重要组成部分。
在变电站的建设和运维过程中，需要对这些设备进行严格的管理和维护，以确保其长期稳定运行。
