工厂供配电系统的一次接线课件PPT90页

工厂供配电系统的一次接线课件PPT90页
第三节 变电所变压器的选择
三、变压器台数及容量的选择
第三节 变电所变压器的选择
（一）总降压变电所主变压器台数和容量的确定 考虑因素：供电条件、负荷性质、用电容量、运行方式等。 1．变压器台数的确定： （1）满足用电负荷对供电可靠性的要求： 在有一、二级负荷的变电所中，选择两台甚至多于两台主变；
第三节 变电所变压器的选择
四．变压器的容量及过负荷能力 电力变压器的额定容量：在标准规定的环境温度下（最高温度40度，年平均温度20度）和使用年限（一般20 年）内，所能连续输出的最大视在功率 (kVA)。
第三节 变电所变压器的选择
1.变压器的实际容量计算 由于现场使用环境的平均温度与标准的温度规定有差异，使得变压器的实际容量与额定容量并不相等。 一般规定，如果变压器安装地点的年平均气温 时，则年平均气温每升高1℃，变压器的容量应相应减小1％；对应着每低1℃，变压器的容量应相应增加1％。 因此，变压器的实际容量(出力)应计入一个温度校正系数。
第三节 变电所变压器的选择
二、变压器型号的选择 1．变压器（文字符号T） 双绕组、三绕组变压器图形符号分别如图所示； 主要完成电压等级的变换。
第三节 变电所变压器的选择
2．分类 （1）按功能分：升压变压器和降压变压器； （2）按相数分：单相和三相变压器； （3）绕组导体的材料：铜绕组和铝绕组； 铜绕组电阻率小，但价格贵；铝绕组的电阻率大，但是价格便 宜； （4）冷却方式和绕组绝缘分：油浸式和干式； 其中：油浸式包括：油浸自冷式、油浸风冷式、油浸水冷式以及强迫油循环冷却式等。 干式变压器主要包括：浇注式、开启式、充气式（SF6 ）。 （5）按用途分：普通变压器和特种变压器； （6）调压方式：无载调压变压器和有载调压变压器；

工厂供电 第四章 工厂变配电所及其一次系统 课件

工厂供电 第四章 工厂变配电所及其一次系统 课件

University of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningPΣUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningRN1、RN2型高压熔断器University of Science and Technology LiaoningUniversity of Science and Technology Liaoning有明显断开间隙，兼起隔离开关的作用。

RW4-10G型跌开式熔断器University of Science and Technology Liaoning低压保险丝及熔断器University of Science and Technology LiaoningUniversity of Science and Technology Liaoning 三、高压隔离开关University of Science and Technology Liaoning1-3-5-6-8-10-University of Science and Technology Liaoning 勤奋向上求实创新户外交流高压隔离开关技术参数：额定电压(kV )：12 ；15 额定电流( A )：630额定短时耐受电流(kA )：20(4S )额定峰值耐受电流(kA )；42~50工频耐压(断口)(kV )：48工频耐压(相对地)(kV )：42雷电冲击耐压(断口)(kV )：85雷电冲击耐压(相对地)(kV )：75机械寿命(次)：2000University of Science and Technology LiaoningUniversity of Science and Technology Liaoning户外高压隔离开关University of Science and Technology LiaoningUniversity of Science and Technology Liaoning1-3-5-7-9-10-11-13-14-University of Science and Technology Liaoning户内交流高压真空负荷开关-熔断器组合电气University of Science and Technology Liaoning 五、高压断路器University of Science and Technology LiaoningSNl0-10型高压少油断路器University of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology Liaoning 六、高压开关柜University of Science and Technology Liaoning GG1A (F )—07S 型高压开关柜1-母线2-母线侧隔离开关3-少油断路器(QF)4-电流互感器(TA)5-线路侧隔离开关(QS)6-电缆头8-端子箱门10-断路器的手动操动机构11-隔离开关的操动机构手柄12-仪表继电器屏13-上检修门14、15-观察窗口University of Science and Technology LiaoningGC口—10(F)型高压开关柜（断路器手车柜未推入）University of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology LiaoningUniversity of Science and Technology Liaoning七、高压一次设备的选择University of Science and Technology LiaoningUniversity of Science and Technology Liaoning√√高压熔断器断流能力kA 电流A 电压kV 电气设备名称University of Science and Technology LiaoningUniversity of Science and Technology LiaoningRM10型低压熔断器a）熔管University of Science and Technology LiaoningUniversity of Science and Technology Liaoning作用”、“锡桥”→“冶金效应”。

工厂管理-工厂变配电所及其一次系统课件(PPT130页)

工厂管理-工厂变配电所及其一次系统课件(PPT130页)

第四节 高压一次设备
一. 一次设备及其分类 二. 电气设备运行中的电弧问题与灭弧方法 三. 高压熔断器 四. 高压隔离开关 五. 高压负荷开关 六. 高压断路器 七. 高压开关柜 八. 高压一次设备的选择与校验
第五节 低压一次设备
一. 低压熔断器 二. 低压刀开关和负荷开关 三. 低压断路器 四. 低压配电屏和配电箱 五. 低压一次设备的选择
图4-1 车间变电所的类型 1、2-内附式 3、4-外附式 5-车间内式 6-露天或半露天式 7-独立式 8-杆上式 9-地下式 10- 楼上式
(1) 车间附设变电所 变电所变压器室的一面墙或几面墙与车间建筑的墙共用，变压器室的 大门朝车间外开。如果按变压器室位于车间的墙内还是墙外，还可进一步分为内附式（如图4-1 中的1、2）和外附式（如图4-1中的3、4）。
生产面积比较紧凑和生产流程要经常调整、设备也要相应变动的生产车间，宜采用附设 变电所的型式。至于是采用内附式还是外附式，要视具体情况而定。内附式要占一定的生产 面积，但离负荷中心比外附式稍近一些，而从建筑外观来看，内附式一般也比外附式好。外 附式不占或少占车间生产面积，而且其变压器室在车间的墙外，比内附式更安全一些。因此， 内荷较大的多跨厂房、负荷中心在厂房中央且环境许可时，可采用车间内变电所。车 间内变电所，位于车间的负荷中心，可以缩短低压配电距离，从而降低电能损耗和电压损耗， 减少有色金属消耗量，因此这种变电所的技术经济指标比较好。但是变电所建车间内部，要 占一定的生产面积，因此对一些生产面积比较紧凑和生产流程要经常调整、设备也要相应变 动的生产车间不太适合；而且其变压器室门朝车间内开，对生产的安全有一定的威胁。这种 车间内变电所在大型冶金企业中较多。
第四章 工厂变配电所及其一次系统

四工厂变配电所及其一次系统PPT课件

四工厂变配电所及其一次系统PPT课件

S－三相 D－单相 C－成型固体浇注式 CR－成型固体包封式 油浸式不表示 F－ 风冷
自然冷却不表示
□ □ □－□/ □
—— 相数代号 ——
—— 高压绕组电压等级（kV） —— 额定容量（kVA）
绕组外绝缘 介质代号
冷却装置 种类代号
—— 性能水平代号(8、9、10、11、12等) (或设计序号) L－铝， LB－铝箔
Yyn0联结相间绝缘电压要求较低，造价较低廉，可用
于低压中性线电流不大于. 25%的TT、TN系统。
9
2、 防雷变压器的联结组别
图4-6 Yzn11联结的防雷变压器 a) 接线图 b) 相量. 图
结构特点是每一铁 心柱上的二次绕组 都分为两半个匝数 相等的绕组，而且 采用曲折形（Z形） 联结。
10

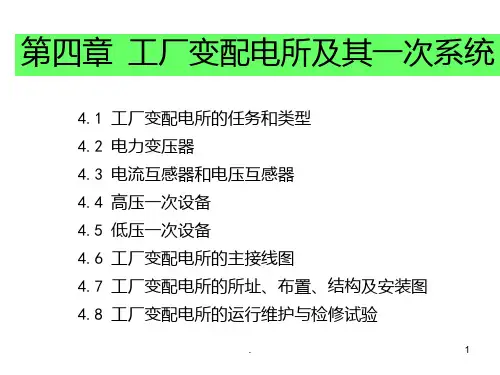

第四章 工厂变配电所及其一次系统
4.1 工厂变配电所的任务和类型 4.2 电力变压器 4.3 电流互感器和电压互感器 4.4 高压一次设备 4.5 低压一次设备 4.6 工厂变配电所的主接线图 4.7 工厂变配电所的所址、布置、结构及安装图 4.8 工厂变配电所的运行维护与检修试验
.
1
4.1 工厂变配电所的任务和类型
图4-3 环氧树脂浇注绝缘的三相干式电力变压器
1-高压出线套管和接线端子 2-吊环 3-上夹件 4-低压出线套管和接线端子
5-铭牌 6-环氧树脂浇注绝缘绕组 7-上下夹件拉杆 8-警示标牌
9-铁心 10-下夹件 11-小车 12-高压绕. 组间连接导杆 13-高压分接头连接片
6
2、 电力变压器型号的表示和含义

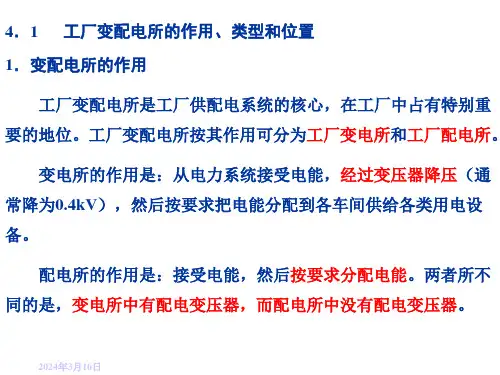

一、变配电所的任务
• 变电所担负着从电力系统受电，经过变压，然后配电 的任务。
• 配电所担负着从电力系统受电，然后直接配电的任务。

第四章工厂变配电所及其一次系统课件

第四章工厂变配电所及其一次系统课件
• 1.自由电子的产生
触头开断瞬间产生少量的自由电子的原因：阴极的热电子发射或强 电场发射。
热电子发射：触头刚分离时，触头间的接触压力和接触面积不断 减小，接触电阻迅速增大，使接触处剧烈发热，局部高温使此处 电子获得动能，就可能发射出来成为自由电子。
强电场发射：触头刚分离时，由于触头间的间隙很小，在电压作 用下间隙形成很高的电场强度，当电场强度超过3×106V／m时， 阴极触头表面的电子就可能在强电场力的作用下，被拉出金属表 面成2为024自年3由月16电日 子。
• 2.影响去游离的物理因素
（1）介质的特性 （2）电弧的温度
（3）气体介质压力 （4）游离质点的密度
（5）触头材料
2024年3月16日
交流电弧的特性
• 1. 随时间变化。
• 2. 热惯性
• 电弧电压呈马鞍形变化，电流小时，电弧电压高，电流大时，电弧电压减小且接近于 常数。由于弧柱的受热升温或散热降温都有一定过程，跟不上快速变化的电流，所以
2024年3月16日
二．变配电所的所址选择 变配电所所址的选择，应根据下列要求综合考虑确定：
(1) 尽量接近或深入负荷中心 理由：可缩短配电线路的长度，对于节约电能、节约有色金属和提 高电能质量都有重要意义。 (2) 进出线方便，使变配电所尽可能靠近电源进线侧 目的：避免高压电源线路，尤其是架空线路跨越其他建筑或设施。
2024年3月16日
2．变配电所的类型 变配电所的类型应根据用电负荷情况和周围环境情况等综合确定。
工厂变配电所与高层建筑变配电所的型式及所址虽有所区别，但根
据安装位置、方式、结构的不同，它们大致有以下几种类型：
（1）工厂总降压变电所 用于电源电压为35kV及以上的大中型工厂。 1）作用 它是从电力系统接受35kV或以上电压的电能后，由主变 压器把电压降为10kV(当有6kV高压设备时，一般再经 10／6.3kV变 压器降压；也可直接采用35／6.3kV变压器)，经10kV母线分别配电 到各车间变电所。

变电所一次系统图文178页PPT

变电所一次系统图文178页PPT
变电所一次系统图文
第4章 工厂变配电所及其一次系统
主要内容
电气设备的灭弧 高低压一次设备的选型 变压器容量、台数型号的选择 工厂变配电所的主接线图
重点、难点
灭弧方法 高低设备选型 工厂变配电所的主接线图
22.07.2021
2
4.1 电气设备中电弧的熄灭
电弧是电气设备运行时出现的一种强烈的 电游离现象。是触头间中性介质被游离， 形成的导电气体。
特点：温度很高可达10000℃ ，易变形， 导电
1.电弧的主要影响
延长了电路的开断时间。
电弧高温烧坏开关的触头。
可能会烧坏设备，形成短路。因此，要保证操
作时电弧能迅速熄灭。
22.07.2021
3
2.产生的原因 触头本身及触头周围介质含有大量可
被游离的电子。（内因）
当分断的触头间存在足够大的外施电 压的条件下，而且电路电流也达到最小 生弧电流，其间的介质就会强烈游离形 成电弧。（外因）
成套设备：将一、二次设备组合为一体。开关 柜、配电屏、配电箱等。
22.07.2021
10
4.2.1 电气设备选择的共同原则
基本要求：可靠、安全、经济。
选择型号：根据使用的环境条件选择。
选择规格：根据电气参数选择。
选择数量：根据（负荷级别）需要选择。
校验：根据短路参数校验。
步骤：
一、按使用环境选择电气设备的类型
是一种简单的保护电器。串接在被保 护电路中。
功能
FU
1. 短路保护
2.有时也作过载保护
组成：由熔体、熔体管和接触导电等部 分组成。
22.07.2021
15
4.3.1 熔断器
22.07.2021

【大学课件】工厂变配电所及其一次系统

当分断的触头间存在足够大的外施电压的 条件下，而且电路电流也达到最小生弧电 流，其间的介质就会强烈游离形成电弧。 （外因〕
2020/11/3
ppt课件
7
3.常用灭弧方法 速拉灭弧法 冷却灭弧法 吹弧灭弧法 长弧吹短灭弧法 粗弧分细灭弧法 狭沟灭弧法 真空灭弧法
2020/11/3
ppt课件

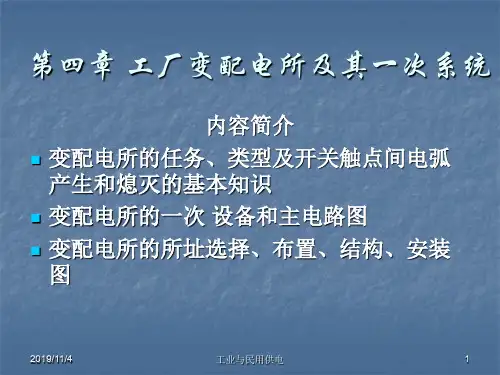

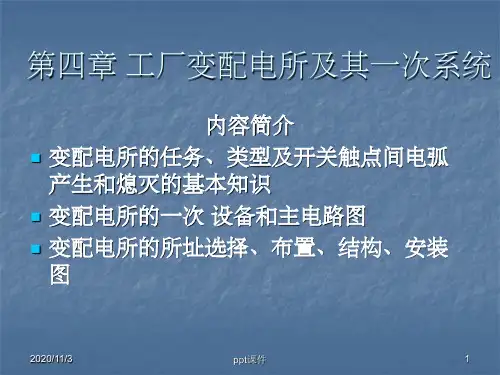

第四章 工厂变配电所及其一次系统
内容简介 变配电所的任务、类型及开关触点间电弧
产生和熄灭的基本知识 变配电所的一次 设备和主电路图 变配电所的所址选择、布置、结构、安装
图
2020/11/3
ppt课件
1
第一节工厂变配电所的任务和类型 第二节 电气设备中的电弧问题及对触头的要求
第三节 高压一次设备 第四节 低压一次设备
2020/11/3
ppt课件
18
（二）类型： 1.户内型（ GN 〕 三相刀闸同一底座。 2.户外型（ GW〕单柱式、双柱式、三柱式。
2020/11/3
ppt课件
19
2020/11/3
ppt课件
20
2020/11/3
ppt课件
21
（三）选择 1.首先按安装地点选择户内型或户外型。 2.结合工作条件确定额定值，校验动、稳定
2.凡 用来控制、指示、测量一次设备运行的电路称 二次回路（电路、接线)。二次回路通常接在互感 器的二次侧，二次电路的电气设备称二次设备或 二次元件。
2020/11/3
ppt课件
11
二、 高压熔断器（FU） 是一种简单的保护电器.由熔体、熔体
管和接触导电等部分组成。 （一）功能 1.主要对电流和电路中的设备进行短路保
ppt课件
13
2020/11/3

工厂变配电所及其一次系统课件(PPT 89页)

（4）独立变电所 （5）杆上变电台 变压器安装在室外的电杆上，亦称杆上 变电所（图2-1中的8）。 （6）地下变电所 整个变电所设置在地下（图2-1中的9）。 （7）楼上变电所 整个变电所设置在楼上（图2-1中的 10）。 （8）成套变电所 （9）移动式变电所
返回本 章目录
第二节 电力变压器和互感器
和低压或一次和二次绕组等。 教材P28图2-3是环氧树脂浇注绝缘的三相干式电力变压器的结构图。
图2-2是普通三相油浸式电力变压器的结构图。（如下图）
第二节 电力变压器和互感器
图2-2 三相油浸式电力变压器 1-信号温度计 2-铭牌 3-吸湿器 4-油枕（储油柜） 5-油位指示器（油标）
6-防爆管 7-瓦斯（气体）继电器 8-高压出线套管和接线端子 9-低压出线 套管和接线端子 10-分接开关 11-油箱及散热油管 12-铁心 13-绕组及绝
一、电力变压器及其分类（教材P28）
电力变压器（文字符号位T）的主要功能：将电力系统的电压升高或降低，以利 于电能的合理输送、分配和使用。
电力变压器的分类： （1）按变压功能分，有降压变压器和升压变压器。工厂变电所都采用降压变压 器。终端变电所的降压变压器又称为配电变压器。 （2）按容量系列分，有R8系列和R10容量系列。老的R8容量系列的容量等级是 按R8=8 10 ≈1.33的倍数递增的。新的R10容量系列的容量等级是按R10=10 10 ≈1.26倍 数递增的。（教材P28）
（2）车间内变电所（图2-1中的5）。 （3）露天（或半露天）变电所 变压器安装在车间外面 抬高的地面上（图2-1中的6）。
第一节 工厂变配电所的任务和类型
图2-1 车间变电所的类型 1、2-内附式 3、4-外附式 5-车间内式 6-露天或半露式

工厂变配电所及其一次系统讲述


触头间电弧燃烧的区域称为弧隙。 弧隙中带电质点不断增多的游离过程可以分 以下途径： （1）强电场发射；（2）碰撞游离； （3）热游离； （4）热电子发射
开关电弧的产生——(1)强电场发射
触头分开瞬间，触头表面受外加电压强电场的作用， 金属表面电子在电场力作用下被拉出，发生强电场 发射。
名义平面的相互接触
开关电弧的产生与熄灭
当断路器断开电路时，如果电路电压 在10V～20V，电流在80mA～100mA以 上时，在触头间隙中会产生一团温度 极高、发出强光和能导电的近似于圆 柱形的气体，这就是电弧。
电弧是开关设备在开断过程中的必然现象。
熟悉开关电弧产生与熄灭的基本规律，对研究各种 开关的结构和工作原理，正确地选用与维护，是十 分必要的。
8)不应设在有爆炸危险环境、火灾危险环境的正上方或正下方， 当与有爆炸或火灾危险环境的建筑物毗连时，应符合国家的有关 标准；
9）不应设在地势低洼和可能积水的场所。
2、全厂负荷中心的确定
1）确定车间的负荷中心 如果车间负荷均匀分布，负荷中心就在车间建筑物的中心。 如果车间负荷分布不均匀，负荷中心应偏向于负荷比较重的一侧。 2）全厂负荷中心的确定 ①以工厂平面图的某一点为原点建立直角坐标系； ②各车间负荷用负荷圆的形式标注在直角坐标系上，负荷圆的圆心 就是车间的负荷中心。
这一游离过程即称为碰撞游离。
开关电弧的产生——(3)热游离
在高温下，气体分子和原子热运动加 快，它们互相碰撞，在温度足够高时会撞 击产生离子和自由电子，这种现象称为热 游离。
开关电弧的产生——(4)热电子发射
在弧光放电过程中，开关触头分离，触 头接触压力及接触面积减小，接触电阻增 加，使电极表面有高温，电子获得很大的 动能后逸出 这种现象称为热电子发射， 其强弱程度与触头的材料及表面温度有关， 是气体介质中带电质点产生的主要原因之 一。

工厂变配电所及其一次系统课件


一次系统故障的处理流程与措施
01
处理流程
发现故障、报告、现场检查、判 断故障原因、采取措施处理、恢 复供电。
安全措施
02
03
预防措施
确保工作人员安全，遵循操作规 程，使用安全用具，避免误操作。
加强设备巡检、定期维护保养、 及时更换损坏部件、提高员工技 能水平。
THANKS
感谢观看
一次系统故障的分类与原因分析
01
02
03
短路故障
短路故障分为三相短路、 两相短路和单相短路，主 要原因是绝缘损坏、误操 作或设备缺陷。
断路故障
断路故障包括开路、接触 不良和熔断器熔断等，原 因可能包括设备老化、过 载、接触不良等。
接地故障
接地故障包括单相接地和 多相接地，主要原因是设 备绝缘损坏、线路断线等。
按照操作规程进行操作，先进行 模拟操作，确认无误后再进行实
际操作。
操作过程中应密切关注设备运行 状态，及时发现并处理异常情况。
一次系统操作的注意事项与安全措施
操作人员应经过专业培训，熟悉设备 操作规程。
操作时应遵循停送电制度，确保用电 安全。
操作时应穿戴防护用品，确保人身安 全。
04
CATALOGUE
运行
变配电所需保持正常运行状态，确保电力供应的稳定性和可 靠性。
管理
包括设备维护、检修、安全检查等方面的管理，以及运行数 据的记录和分析。
02
CATALOGUE
工厂变配电所的一次系统
一次系统的组成与功能
组成
工厂变配电所的一次系统主要由变压器、高压开关柜、低压开关柜、母线、电 缆等组成。
功能
主要负责电能的接受、分配和传输，同时实现电气设备的控制、保护和监测等 功能。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

解：并列运行的变压器之间的负荷分配是与其阻抗标幺值成反比的，因此先计
算其阻抗标幺值。 变压器的阻抗标幺值按下式计算：
ZT
Uk %Sd 100SN
查附录表5-1，S9-800型变压器（T1） ，S9-2000型变压器（T2），因此这两
台变压器的阻抗标幺值分别为（取Sd 105 kVA）：
ZT1
5105 kVA 6.25 100 800kVA
因此单台变压器容量选为1000kVA。
五、电力变压器并列运行条件
1、变压器的一、二次额定电压必须对应相等。 2、变压器的阻抗电压（短路电压）必须相等。 3、变压器的连接组别必须相同。 4、变压器的容量尽量相同或相近，最大容量与最小容量之比不超 过3：1。
例4-2 现有一台S9-800/10型配电变压器与一台S9-2000/10型配电变压器并列 运行，均为Dyn11联结。问总负荷达到2800kVA时，上列变压器中哪一台将要过负 荷？过负荷可达多少？
车间变电所单台变压器容量上限：1000KVA或1250KVA
SN .T S30(12) SN.T 0.7S30
例： 某10/0.4kV车间变电所，总计算负荷为1400kVA，其中一、二级负 荷为750kVA，试初步确定主变压器台数和单台容量。
解：由于变电所所有一、二级负荷，所以变电所应选用两台变压器。 SN.T ≥ 0.7S30=0.7×1400=980KVA SN.T ≥ S30（1+2） =750kVA
车间变电所: 车间附设变电所
如下图所示
车间内变电所
1、2内附式，3、4外附式，5车间内式，6露天或半露天 式，7独立式，8杆上，9地下式，10楼上式
第二节 电力变压器（T）
一、电力变压器及其分类
电力变压器是供配电系统中实现电能输送、电压变换，满足不同 电压等级负荷要求的核心器件，使用最多的是三相油浸式电力变压器 和环氧树脂浇注式干式变压器。 •按调压方式分，有单相、三相； •按结构分，有双绕组、单绕组； •按绝缘方式分，有油浸式、干式。
二、电流互感器 电流互感器（Current Transformer 简称 CT） 文字符号：TA 单二次绕组的电流互感器的图形符号为：
1.结构原理及其特点
（1）一次绕组匝数很少，有的型 号没有一次绕组，利用穿过铁 心的一次回路最为一次绕组。 一次绕组呈现：匝数少，低阻 抗特点；使得电流互感器的串 入不影响一次侧电流或者影响 很小。
相的电流，通常用在负荷平衡的三相 电路中测量电流，或在继电保护中作 为过负荷保护接线。
（2） 两相V形接线: 也称为两相不完全Y形接线，这种接线的三个电流线圈分别反映三相电流
，其中最右边的电流线圈是接在互感器二次侧的公共线上，反映的是两 个互感器二次电流的相量和，正好是未接互感器那一相的二次电流。
（3） 三相 Y 形接线:
分类
（1）按功能分：升压变压器和降压变压器； （2）按相数分：单相和三相变压器； （3）绕组导体的材料：铜绕组和铝绕组；
铜绕组电阻率小，但价格贵；铝绕组的电阻率大，但是价格便 宜 ； （4）冷却方式和绕组绝缘分：油浸式和干式；
（5）按用途分：普通变压器和特种变压器； （6）调压方式：无载调压变压器和有载调压变压器；
第四章 工厂变配电所及其一次系统
本章主要内容：
工厂变配电所任务和类型 电力变压器 电流互感器和电压互感器 高压、低压一次设备结构、原理及选择 变配电所主接线图的分析
第一节 工厂变配电所的任务和类型
一、变配电所的任务
变电所：受电、变压、配电的任务 配电所：受电、配电的任务
二、变配电所的类型
工厂变电所：总降压变电所
二．变压器型号表示： 直接从型号上分析变压器的类型和特性，决定是否符合现场的需要。
三、联接组别及选择
变压器一、二绕组因采取不同的联结方式而形成一、二侧对应的 线电压之间不同相位关系。常用两种联结方式：
Yyn 0 即 Y /Y0 12 Dyn11 即 / Y0 11
图4-4 变压器Yyn0联结组 a)一、二次绕组接线图 b)一、二次电压相量图
c)时钟示意图
图4-5 变压器Dyn11联结组 a)一、二次绕组接线图 b)一、二次电压相量图
c)时钟示意图
防雷变压器的联结组别 通常采用Yzn11联结组，其结构特点是每一铁心柱上的二次绕组都分为 两半个匝数相等的绕组，而且采用曲折形（Z形）联结。
图4-6 Yzn11联结的防雷变压器 a) 一、二次绕组接线图 b) 一、二次电压相量图
一、概述
1．互感器： 一种特殊的变压器，用于一次回路和二次回路之间的联 络；属于一次设备。
2．分类：
3．互感器作用： 隔离：一二次侧只有电磁联系，高压隔离；保证测量、 监测设备以及人身安全。
变换：将高电压、大电流变换成标准的测量信号，电压 变为100V，电流变为5A或1A；
使测量仪表和继电器标准化，形成了一定的规范、标准 ，利于相关产品的生产和匹配。
四、变电所主变压器台数和容量的选择
1、台数选择：满足用电负荷对供电可靠性的要求， 对季节性负荷或昼夜负荷变动较大，采用经济运行方式。 一般车间变电所采用一台， 应考虑欠负荷的发展，有一定余地。
2、主变压器容量的选择
装设一台主变压器 SN.T S30
装设两台主变压器
SN.T (0.6 ~ 0.7)S30 SN .T S30(12)
（2电流线圈串联，形成闭合回 路；由于串联的仪表以及继电 器的电流线圈阻抗很小，二次 线圈在正常情况下接近于短路 状态。
电流互感器的变比：
Ki
I 1n I 2n
Kn
N2 N1
2.常用接线方案
电流互感器在三相电路中常用的接线方 案有：
（1） 一相式接线: 电流线圈通过的电流反映一次电路对应
ZT 2
6105 kVA 3.00 100 2000kVA
由此可以计算出两台变压器在负荷达2800kVA时各台变压器负担
的负荷分别为
ST 1
2800kVA
3.00 6.25 3.00
908kVA
6.25 ST 2 2800kVA 6.25 3.00 1892kVA
第三节 电流互感器和电压互感器
