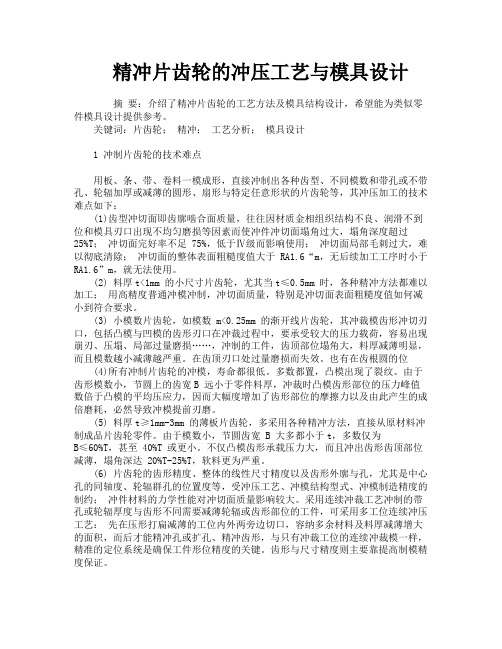

精冲片齿轮的冲压工艺与模具设计
彭 超
(襄樊职业技术学院信息技术系,湖北襄樊441050)
摘 要:介绍了精冲片齿轮的工艺方法及模具结构设计,希望能为类似零件模具设计提供参考。
关键词:片齿轮;精冲;工艺分析;模具设计
1 冲制片齿轮的技术难点
用板、条、带、卷料一模成形,直接冲制出各种齿型、不同模数和带孔或不带孔、轮辐加厚或减薄的圆形、扇形与特定任意形状的片齿轮等,其冲压加工的技术难点如下:
(1)齿型冲切面即齿廓啮合面质量,往往因材质金相组织结构不良、润滑不到位和模具刃口出现不均匀磨损等因素而使冲件冲切面塌角过大,塌角深度超过25%T;冲切面完好率不足75%,低于Ⅳ级而影响使用;冲切面局部毛刺过大,难以彻底清除;冲切面的整体表面粗糙度值大于RA1.6“m,无后续加工工序时小于RA1.6”m,就无法使用。
(2)料厚t<1mm的小尺寸片齿轮,尤其当t≤0.5mm 时,各种精冲方法都难以加工;用高精度普通冲模冲制,冲切面质量,特别是冲切面表面粗糙度值如何减小到符合要求。
(3)小模数片齿轮,如模数m<0.25mm的渐开线片齿轮,其冲裁模齿形冲切刃口,包括凸模与凹模的齿形刃口在冲裁过程中,要承受较大的压力载荷,容易出现崩刃、压塌、局部过量磨损……,冲制的工件,齿顶部位塌角大,料厚减薄明显,而且模数越小减薄越严重。
在齿顶刃口处过量磨损而失效。
也有在齿根圆的位
(4)所有冲制片齿轮的冲模,寿命都很低。
多数都置,凸模出现了裂纹。
由于齿形模数小,节圆上的齿宽B远小于零件料厚,冲裁时凸模齿形部位的压力峰值数倍于凸模的平均压应力,因而大幅度增加了齿形部位的摩擦力以及由此产生的成倍磨耗,必然导致冲模提前刃磨。
(5)料厚t≥1mm-3mm的薄板片齿轮,多采用各种精冲方法,直接从原材料冲制成品片齿轮零件。
由于模数小,节圆齿宽B大多都小于t,多数仅为B≤60%T,甚至40%T 或更小。
不仅凸模齿形承载压力大,而且冲出齿形齿顶部位减薄,塌角深达20%T-25%T,软料更为严重。
(6)片齿轮的齿形精度、整体的线性尺寸精度以及齿形外廓与孔,尤其是中心孔的同轴度、轮辐群孔的位置度等,受冲压工艺、冲模结构型式、冲模制造精度的制约;冲件材料的力学性能对冲切面质量影响较大。
采用连续冲裁工艺冲制的带孔或轮辐厚度与齿形不同需要减薄轮辐或齿形部位的工件,可采用多工位连续冲压工艺:先在压形打扁减薄的工位内外两旁边切口,容纳多余材料及料厚减薄增大的面积,而后才能精冲孔或扩孔、精冲齿形,与只有冲裁工位的连续冲裁模一样,精准的定位系统是确保工件形位精度的关键。
齿形与尺寸精度则主要靠提高制模精度保证。
2 超薄料片齿轮的冲制
料厚t≤0.5mm的片齿轮,采用V形齿圈强力压板精冲,即FB精冲有难度,特别是t≤0.3mm时,因标准齿圈的V形齿最小高度hmIN为0.3mm,压入材料过深会将材料咔断,故不能实施精冲。
其他精冲方法,如对向凹模精冲,也不能精冲t≤0.5mm的零件。
这些厚度不大的各种材料的片齿轮,特别是t≤0.5mm-1mm或更薄一些的片齿轮,仪表产品中使用较多。
下文笔者举例一种与安徽电影机械厂合作,在普通压力机上推广应用精冲技术而设计的精冲模结构之一。
该模具为电影放映机输片齿零件在普通压力机上进行精冲的固定凸模式FB精冲模。
该模具有推件滞后结构,能避免因滑块回程将工件推入废料腔内而刮坏断面的缺陷,确保精冲件的断面质量。
推件滞后机构由硬橡胶圈、球面接头、调节垫和碟形弹簧组成。
当上模上行时,硬橡圈把模柄弹起,碟形弹簧放松,推件块不动。
上模继续上行,通过杠杆的作用使推件块动作,推出工件。
使用这种机构时需严格控制反推加压行程及对模深度,否则会损坏推件块或碟形弹簧。
该模具采用通用模架,更换模芯,可冲制不同的工件。
对于t≤0.5mm的片齿轮,使用高精度普通全钢冲模,冲制薄料、超薄料零件,只要制模精度高、冲裁间隙小、冲裁刃口锋利,也能获得高质量零件。
精冲件与普通冲裁件相比,冲切面光洁、平整,表面粗糙度值一般为RA0.63!m-0.25∮m;尺寸精度可达IT7-9级。
而普通冲裁件冲切面质量随料厚t增加,波动很大:t =1mm时,其表面粗糙度值为RA3.0-3.2∮m;T≤0.5mm 时,可达RA2.5m- 2.0m,尺寸精度可达IT9-10级。
因此,对于料厚t<1mm的片齿轮零件,尤其t≤0.5mm的片齿轮零件,推荐采用图5所示高精度固定卸料导板式冲裁模或连续冲裁模冲制片齿轮,可以收到精冲效果,达到IT8 -IT9级冲压精度。
3 薄板与中厚板片齿轮的冲制
料厚t>1mm-3mm的薄板与t>3mm-4.75mm中厚板片齿轮零件,当投产批量达到大批大量生产的水平,推荐采用FB精冲,即用V形齿圈强力压板精冲工艺加工。
实施FB精冲,采用专用CNC精冲机组,不仅效率高、自动化
—
8
9
1
—
程度高、操作安全性高,更主要的是以人为本,劳动强度低,无噪声与污物对环境污染,精冲在封闭空间进行,外扩散噪声控制在85dB(A)以下。
专用CNC精冲机或成套CNC精冲机组过去一直靠进口,价格高昂,维修技术要求高,配套水、电、空调、压缩空气等动力系统及设施投资巨大,专用精冲机与CNC精冲机国内也有几家生产,售价仍觉偏高。
建议外委协作加工。
同时,对于尺寸不大的小型精冲件,也可用特殊结构的冲模,在普通压力机上实施FB精冲。
下图所示是齿弧板零件在专用CNC精冲机上精冲的冲孔———落料复合冲裁精冲模。
该模具采用顺装-结构型式,齿圈压板件6亦是冲裁凸模件13的导板,虽采用滑动导向导柱模架,但有嵌装在模座沉孔中的V形齿圈压板为内嵌式凸模导向,两者原本同轴度极好,导向也可达到零偏差或接近零偏差导向,精度极高。
4 厚板齿轮、凸轮与类似零件的精冲、整修及后续加工
料厚超过t≥4.75mm的片齿轮,如果产量达到成批和大量生产的水平,采用CNC专用精冲机组生产最合算,不仅仅是发展与深化了科学发展观的理念,坚持以人为本的宗旨,获得巨大经济技术效益和良好的社会与环保效益,而且确保冲压生产安全,消除了多项安全隐患。
所以,推广厚板零件,包括片齿轮、凸轮、棘轮等,用精冲工艺生产,扩大无削加工范围,使冲压生产技术得到提升。
目前国内已有内江锻压机床厂、徐州特种锻压设备厂、武汉华夏精冲公司等企业制造多种规格的精冲机。
其性能比世界一流的瑞FEIN TOOL公司CNC精冲机有一些差距,但实际使用效果还不错,其售价也远低于进口机。
用国产精冲机实际精冲,效益也会很好的。
对普通冲裁的齿轮、凸轮、棘轮等零件,经过后续整修获得高的尺寸与形位精度、光洁平整的冲切面。
实践证明,该工艺行之有效。
对于厚板高精度片齿轮等零件,不仅可行,而且经济,特别适合小型零件的多品种生产。
诸如凸轮、多边形型板、标准孔板、基座等精冲件,厚度虽都较大,一般t≥4.75mm属于厚板零件,但其外廓形状简单,有利于冲裁后整修加工。
微间隙整修变形过程有些类似的负间隙整修工艺,用于形状简单、材料强度不大的低碳钢、有色金属零件加工,效果很好。
例如有种模具是采用负间隙修整,凸模、凹模间负间隙为(0.1-0.2)T,凹模刃口带有小圆角,其圆角半径取R0.05-R0.1mm。
卸料板既起卸料作用又起毛坯的定位作用,故下端面离凹模刃面应小于料厚(约取0.8T),以保证毛坯定位,又能排屑。
排屑需用压缩空气吹掉。
由于凸模刃口大于凹模刃口,故用两限位柱,以防凹、凸模的刃口啃伤。
整修完毕,工件没有全部挤入凹模,由下一个工件整修时将它全部推入并推出凹模。
参考文献
[1]郭延辉.圆管冲孔工艺与模具设计[J].模具工业,2006,(07).
[2]翟洪凯,段维峰.端盖冲压工艺及模具设计[J].模具制造,2004,
(03).
浅谈如何提高电子汽车衡的工作效率
郑林妹
(安徽省马鞍山市港口集团,安徽马鞍山243021)
摘 要:电子汽车衡广泛运用于煤炭、矿石等大宗物料的称量。
介绍了电子汽车衡的构成及工作原理,并从提高电子汽车衡精确度、安全性和可靠性等方面,提出了电子汽车衡的维护的方法、重点和具体措施。
关键词:电子汽车衡;称重;维护
随着国民经济和科学技术的飞跃发展,电子汽车衡这种快速、准确、自动称量可靠性高的计量器具,越来越多地广泛应用于企业、商贸港口、仓储等领域,在企业生产经营中的贸易结算,物料管理等方面起到了重要的作用。
电子汽车衡多数安装于户外,为露天使用,因电子汽车衡所用的称重传感器、匹配器等电子元器件都安装于秤体基础内,容易受到灰尘、潮气、雷击和不法分子作弊等的影响,引起称重误差,严重时会损坏传感器和电子元器件,甚至造成电子汽车衡瘫痪。
笔者结合工作实践,从做好电子汽车衡的日常防护的角度,就提高电子汽车衡的工作效率进行了一些探讨。
1 电子汽车衡的构成和工作原理
电子汽车衡系统标准配置由秤台、称重传感器和称重显示部分,包括称重显示仪表,接线盒和信号电缆三大基本单元组成,根据用户不同需要可选购其它外接设备以组成各种配置,包括计算机、打印机、大屏幕显示器、电源浪涌保护器、稳定电源及多功能电源插座。
承载货车进入秤台,在物体重力作用下,使称重传感器弹性体产生变形,粘贴于弹性体上后应变计桥路阻抗失去平衡,输出与重量数值成比例的信号,经传感器内部的放大器,A/D转换器,微处理等电子原件进行相应的数据。
2 电子汽车衡维护的基本方法和要求
—
9
9
1
—。
